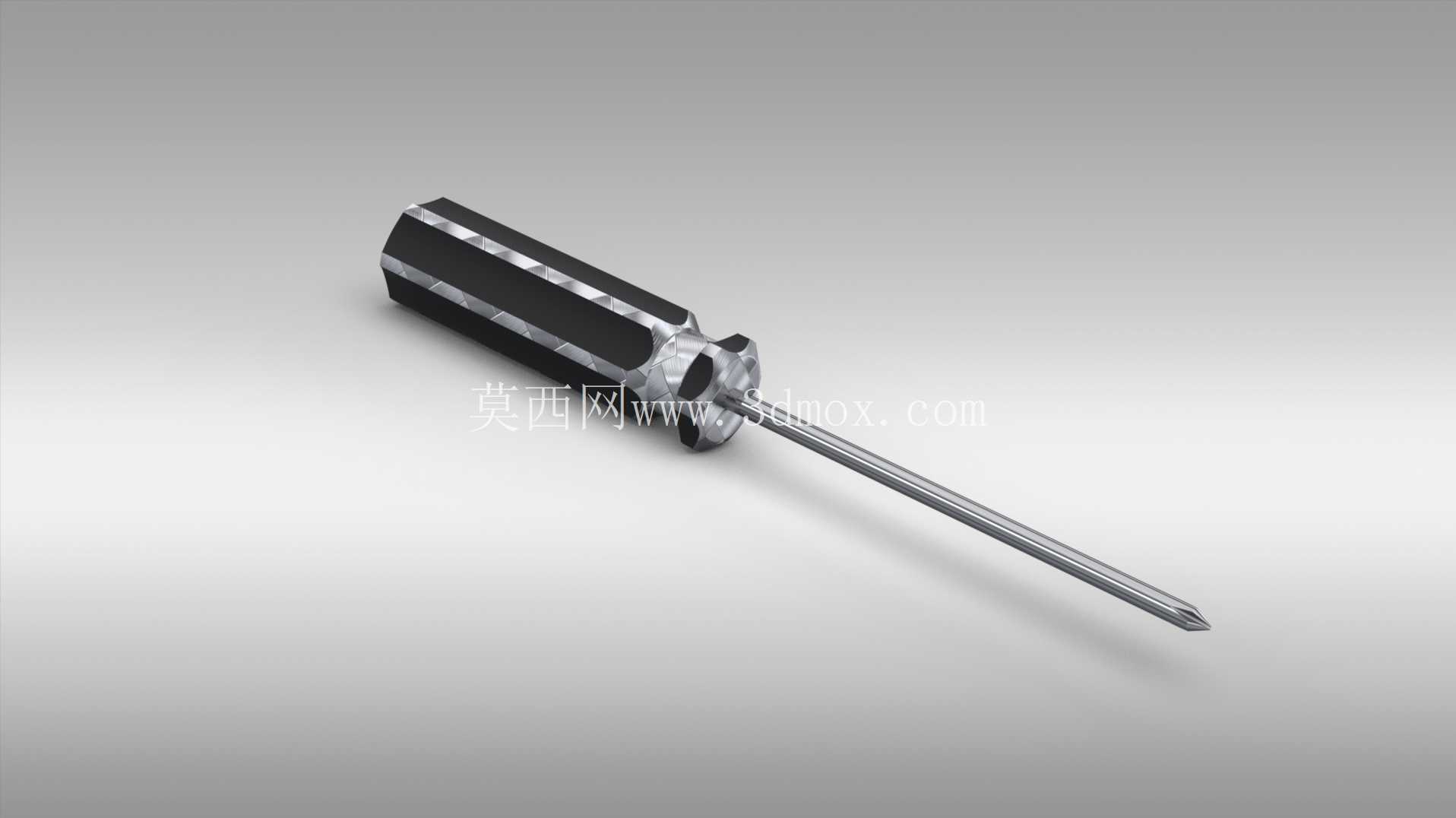

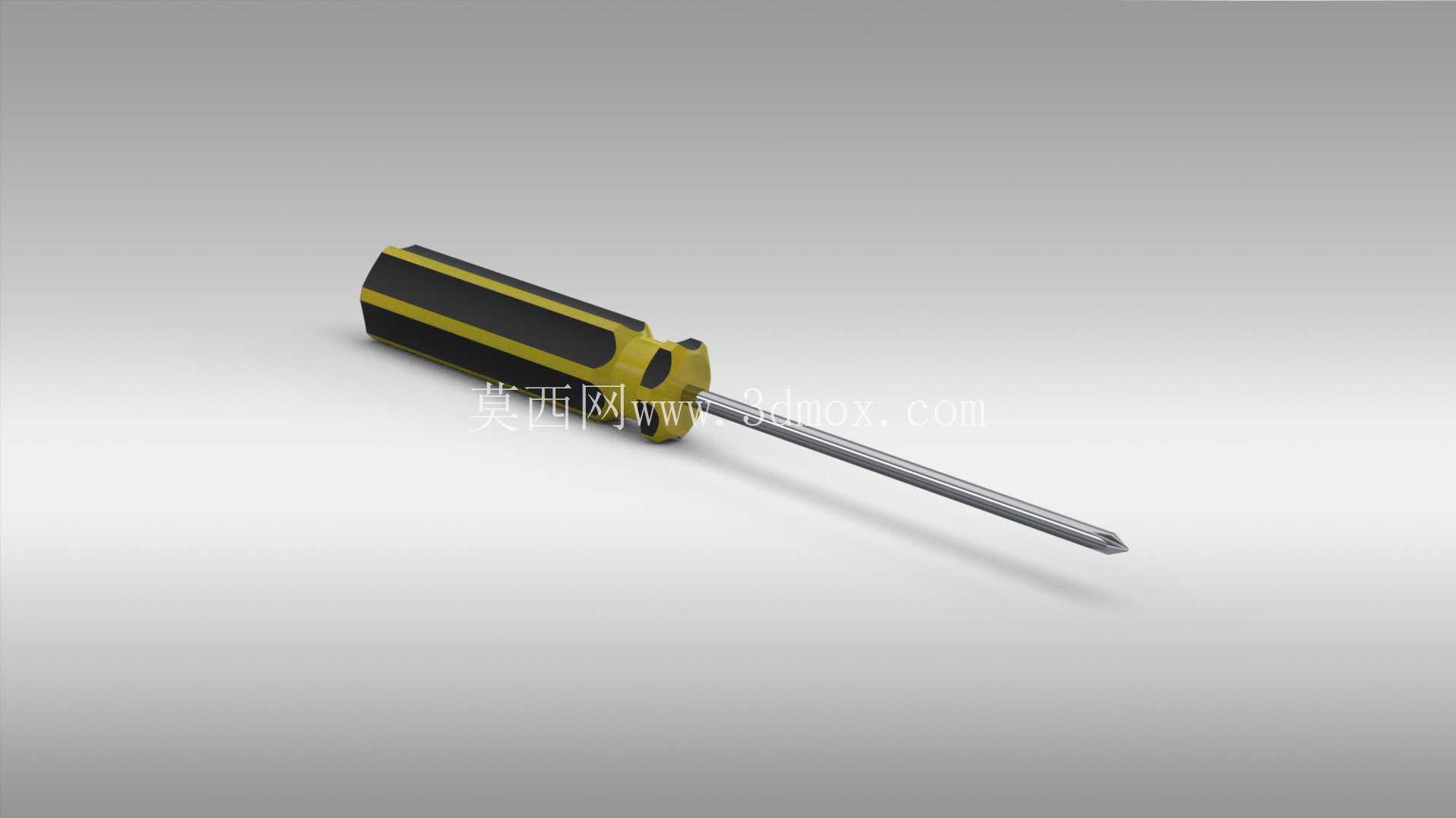

十字槽钛金属柄手动螺丝刀三维结构

　　这款手动螺丝刀的设计核心围绕钛金属材质的应用展开，批头与手柄衔接处做了内嵌式的金属嵌件结构，避免长期使用后手柄与批头发生相对转动，这也是手动紧固工具最容易出现失效的位置——很多普通螺丝刀在大扭矩拧动时，塑料手柄会和金属批头的连接段发生滑转，最终导致工具报废，这次的结构设计直接把批头的尾端做成了带防滑滚花的膨大结构，完全嵌入手柄的注塑腔体内部，扭矩传递直接通过金属嵌件的接触面完成，不会出现应力集中在连接段的问题。

　　从实际应用场景来看，这款螺丝刀适配电子设备组装、精密仪器检修、小型五金件紧固等对工具重量、抗腐蚀性能有要求的作业场景，钛金属材质本身的密度远低于常规钢制螺丝刀，长时间手持作业的疲劳度会明显降低，同时钛金属表面的钝化膜可以抵御常见的酸碱腐蚀，在潮湿工况或者有少量化学试剂的检修场景下，不会像普通镀铬螺丝刀那样出现表层锈蚀脱落的问题，也不会因为锈迹污染被操作的精密工件。

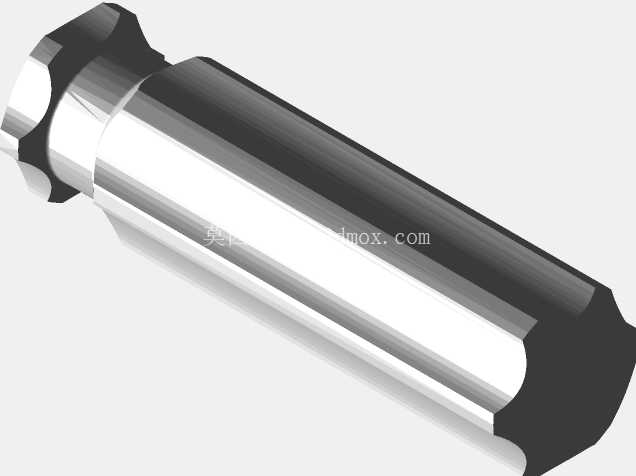

　　外形尺寸方面，整支螺丝刀的总长度控制在180mm左右，其中批头的有效工作长度为100mm，直径为6mm，适配M2到M6规格的十字槽紧固件，手柄部分的最大直径为30mm，符合成年人手掌握持的人机工程尺寸，手柄表面做了六组轴向的防滑凹槽，凹槽的深度为2mm，既可以保证拧动时的摩擦力，又不会因为棱角过于尖锐导致长时间握持产生压痕。批头的尖端做了标准的十字槽适配轮廓，角度公差控制在±0.5度以内，和紧固件槽口的贴合度可以达到90%以上，拧动时不会出现滑牙、批头脱出的问题，这一点对于精密电子设备的组装尤为重要——一旦批头滑牙刮花螺丝槽，很可能会导致设备外壳或者内部元器件损坏。

　　设计过程中还特意做了重量配平，整支工具的重心落在距离手柄尾端40mm的位置，也就是手掌自然握持时的掌心位置，手持操作时不会出现头重脚轻的情况，做精密拧动动作时的操控精度更高。批头部分采用的是钛合金整体加工，表面没有额外的镀层，避免了镀层脱落污染工件的问题，材质本身的硬度可以达到HRC35-40，足够应对常规的紧固件拧动需求，同时又有一定的韧性，不会因为突然施加的大扭矩出现批头断裂的情况。

　　从安装边界和使用适配性来看，这款螺丝刀的批头为固定一体式结构，不需要额外搭配批头手柄使用，批头的长度可以覆盖大部分常见设备的螺丝沉孔深度，对于深度在50mm以内的沉孔螺丝都可以正常操作，手柄的外径尺寸可以顺利通过直径35mm以上的操作空间，不会出现手柄卡滞在设备开孔处的问题。在实际的设备检修场景中，这类钛材质螺丝刀还具备无磁的特性，不会对周边的磁性敏感元器件造成干扰，这也是普通钢制螺丝刀不具备的优势，在涉及磁头、传感器等元器件的检修作业中，不会因为工具带磁导致元器件被磁化失效。

　　手柄部分的材质和钛金属批头的膨胀系数做了匹配，在-20℃到60℃的常规作业温度区间内，两者的连接结构不会因为热胀冷缩出现松动，哪怕是在北方冬季的户外检修场景，或者是靠近发热设备的高温作业位置，工具的结构稳定性都可以得到保证。手柄尾部做了圆弧过渡处理，没有尖锐的棱角，掌心施力顶压的时候不会产生不适感，尾部还预留了直径3mm的挂孔，可以配合挂绳使用，避免高空作业时工具坠落。

　　在结构验证阶段，针对批头和手柄的连接结构做了扭矩测试，在施加12N·m的扭矩时，连接位置没有出现滑转、开裂的情况，完全满足手动螺丝刀的使用扭矩要求，批头的尖端做了圆角钝化处理，不会因为过于尖锐划伤操作人员或者工件表面，十字槽的轮廓精度经过三坐标检测，完全符合国标十字螺丝刀的尺寸要求，可以和所有标准十字槽紧固件实现良好配合。
