适配2020/2040铝型材的V型槽刚性角支架

　　在工业铝型材框架搭建的各类场景里，角支架是最常用的连接辅件之一，不管是小型桌面设备机架、自动化设备的外围防护框架，还是实验室测试工装的支撑结构，直角位置的连接强度直接决定了整套框架的抗形变能力与长期使用稳定性。常规的压铸角码往往存在壁厚不足、安装后容易出现应力集中导致的型材连接位偏移问题，尤其是在需要承受侧向载荷、频繁振动的使用场景下，普通角件的连接可靠性很难满足设计要求。这款针对2020、2040、4040系列铝型材开发的挤压角支架，从结构设计阶段就瞄准了高刚性连接的需求，采用铝挤工艺一次成型，整体没有拼接焊缝，材料本身的纤维连续性保证了受力时的应力传递更均匀，不会出现压铸零件常见的气孔、缩松等缺陷带来的强度短板。

　　从实际使用场景来看，这类角支架既可以用在3D打印机的框架直角加固位置——很多桌面级FDM设备的型材框架在长期打印振动下，直角位容易出现细微错位，最终反映到打印件上就是层纹偏移、尺寸精度超差，更换这类高刚性角支架后，能大幅提升框架的整体抗扭刚度，减少振动带来的精度损失；也可以用在小型自动化流水线的型材机架拼接、检测设备的支撑框架搭建，甚至是DIY木工工作台的铝型材框架加固场景，只要是采用对应规格欧标铝型材搭建的直角结构，都能通过这款角件实现可靠连接。

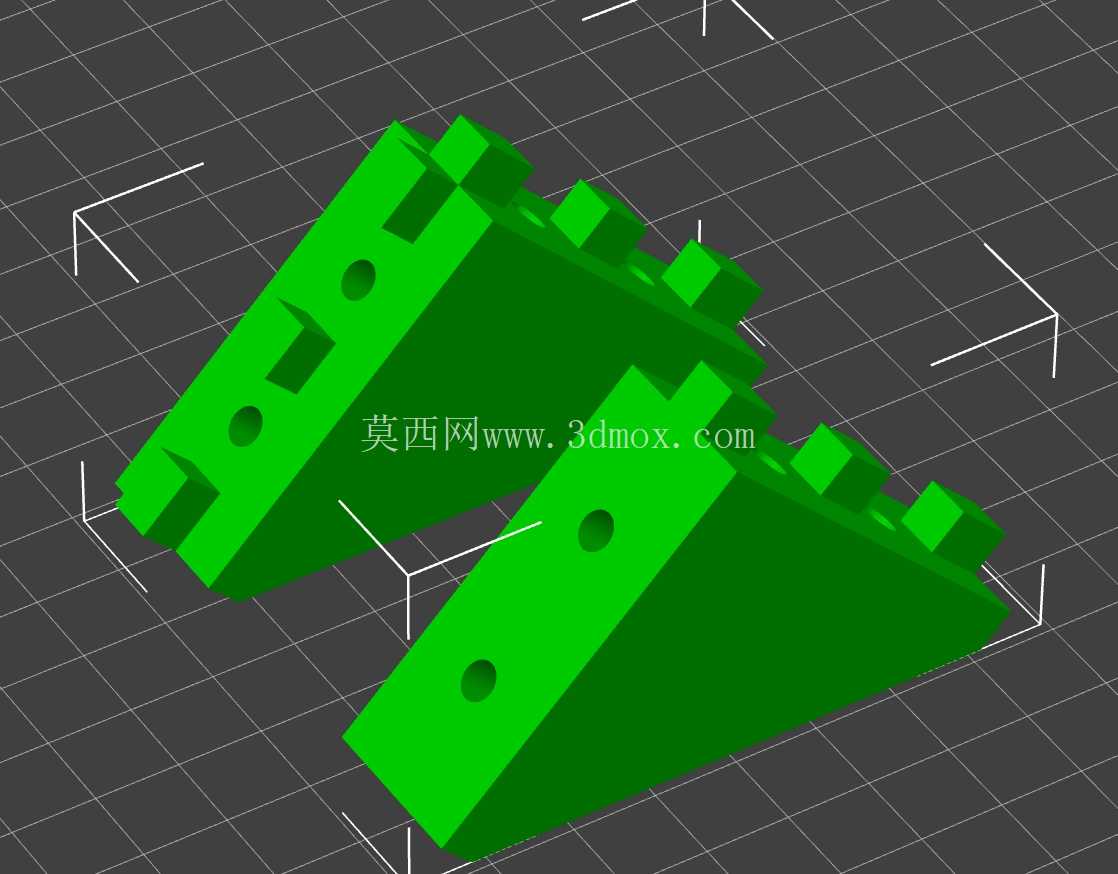

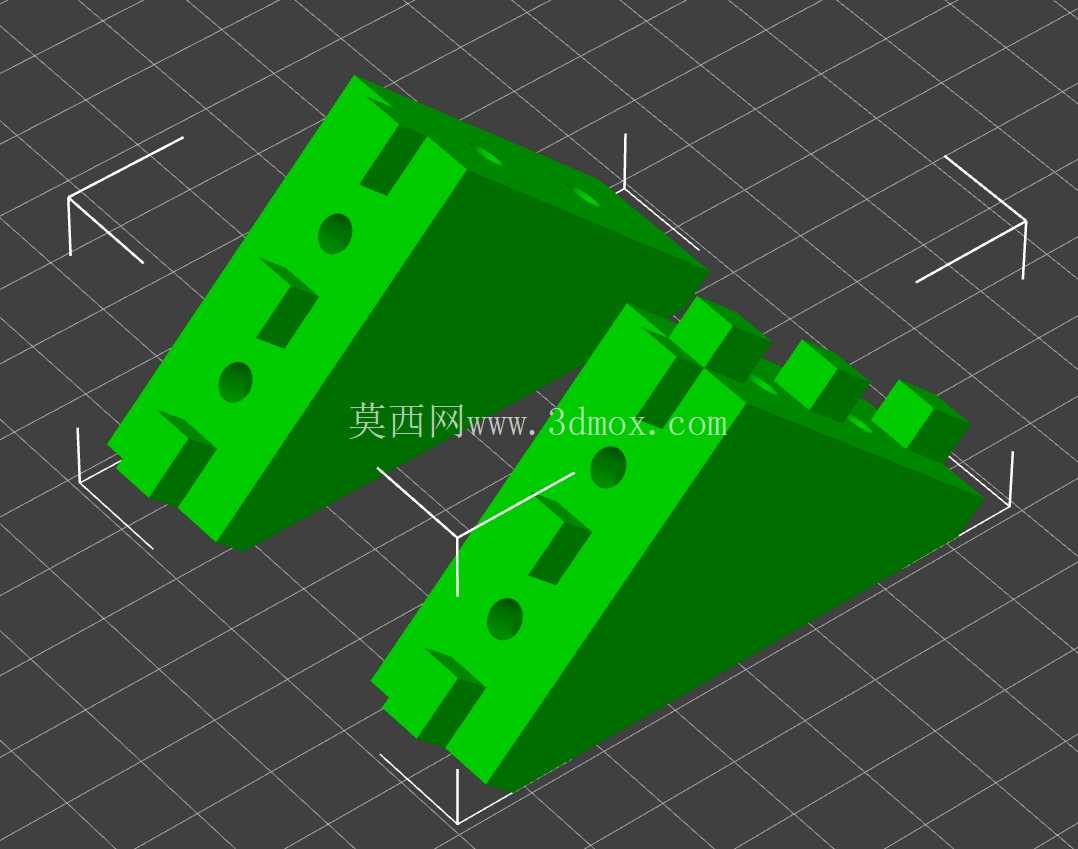

　　结构设计上，这款角支架设置了两种不同的V型槽布局，一种是两个连接面都带有6mm规格V型槽，适合需要在两个型材连接面都加装定位条、或者需要预留走线槽位的安装场景，V型槽本身既可以作为安装定位基准，在装配时快速对齐角件与型材的安装位置，减少人工对齐的误差，也可以嵌入对应的V型密封条、定位压条，满足不同场景的装配需求；另一种是仅单侧带V型槽的结构，适合对连接面平整度要求更高、不需要双侧定位的安装场景，用户可以根据实际的装配需求灵活选择对应的款式。尺寸参数上，角件的宽度为20mm，刚好匹配20系列铝型材的端面宽度，安装后不会突出型材表面，避免影响后续的板材安装、外封板装配；整体长度为50mm，相比常规30mm长度的角码，接触面积提升了近60%，连接时的受力分布更均匀，即使在螺栓预紧力较大的情况下，也不会因为局部压强过大导致型材表面出现压痕甚至形变。

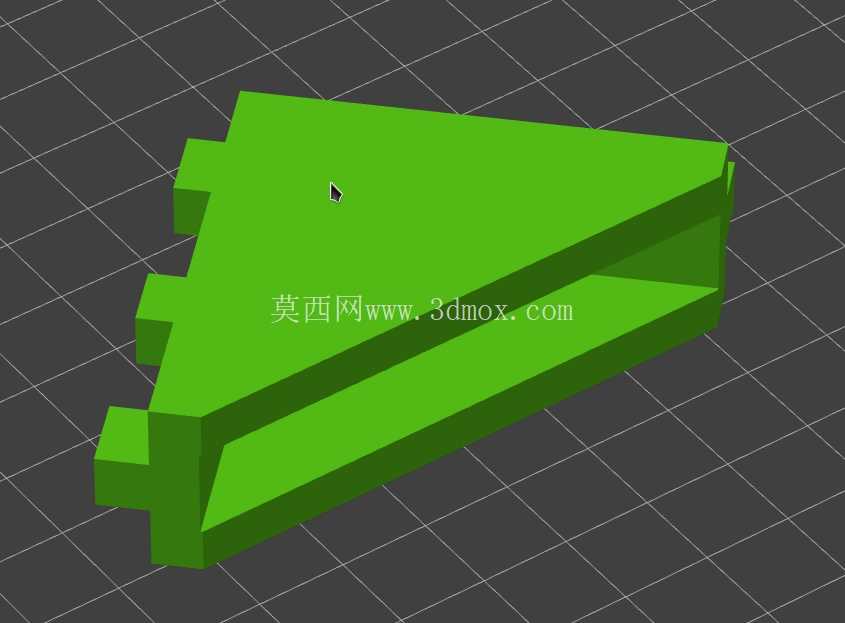

　　针对3D打印自制的使用场景，这款角件的结构做了专门的打印友好优化，整个零件不存在悬空结构，打印时不需要额外添加支撑，只需要将带斜边的面朝下放置在打印平台上，就能直接完成打印，大幅减少了打印后的支撑去除工作量，也避免了支撑拆除后带来的表面粗糙度问题，打印完成后只需要简单清理安装孔位的毛边，就能直接投入使用。安装孔位的设计完全匹配对应铝型材的槽道间距，不需要对型材做额外的打孔、攻丝加工，只需要使用标准的T型螺栓与法兰螺母，就能快速完成角件与型材的锁紧固定，装配效率远高于需要现场打孔的钢板焊接角码。斜边结构的设计除了减少打印支撑的需求之外，还能避免角件直角位置与型材槽道的圆弧过渡位产生干涉，保证两个连接面都能完全贴紧型材表面，不会因为安装干涉导致连接位出现缝隙，影响连接刚性。在承受侧向载荷时，角件的三角形截面结构能将垂直方向的载荷分解为两个型材方向的压应力，充分发挥铝型材本身的抗压性能，相比L型的平板角码，抗弯折能力提升明显，即使在框架承受偏载的情况下，也能保持直角位置的角度精度，不会出现长期使用后角位变形、框架晃动的问题。
