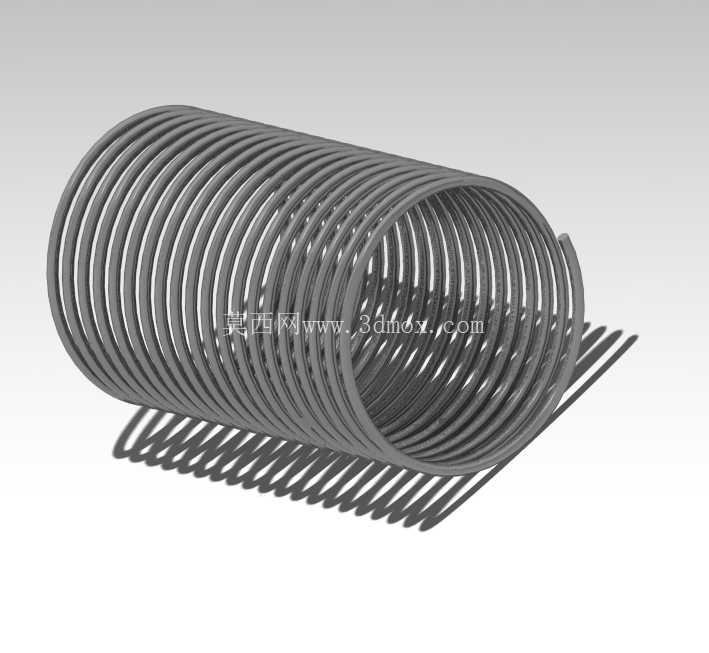

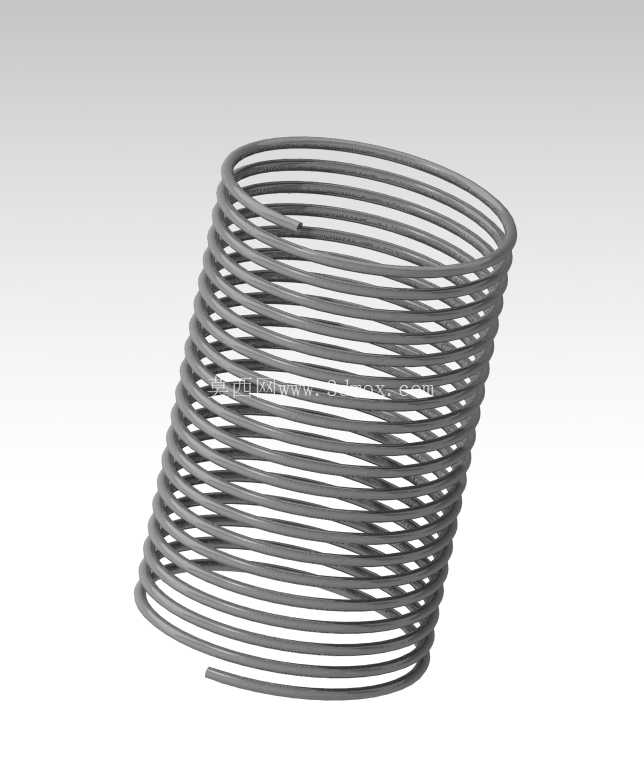

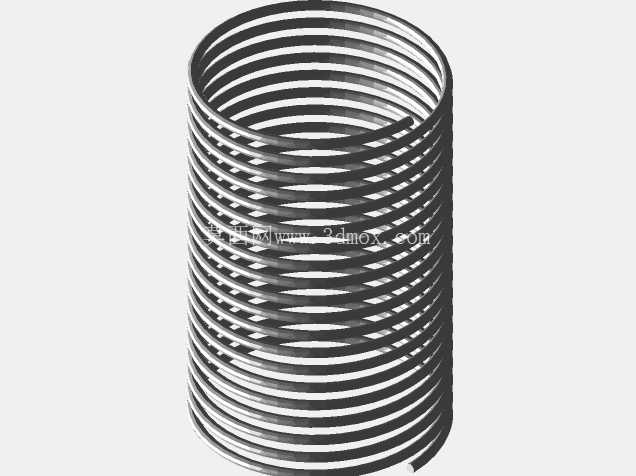

锥形螺旋压缩弹簧结构设计

项目分类:通用五金配件 发布时间:2024-12-23 ID:861503
  • 锥形螺旋压缩弹簧结构设计
  • 锥形螺旋压缩弹簧结构设计
  • 锥形螺旋压缩弹簧结构设计

  这类锥形螺旋压缩弹簧在工业场景里的适配性比常规圆柱弹簧更广,很多需要渐进刚度的缓冲、复位工位都会优先选用该结构。从实际使用场景来看,小端直径适配的安装轴径通常控制在弹簧小端内径的90%左右,避免工作过程中出现径向窜动,大端外径则要匹配安装沉孔的尺寸,预留0.8-1.2mm的径向间隙,防止压缩时外圈剐蹭安装座内壁。不同于普通圆柱弹簧刚度恒定的特性,该锥形弹簧在受载初期,大端刚度较低的簧圈先发生形变,随着载荷逐步增大,大端簧圈逐渐并紧,有效工作圈数减少,整体刚度随之提升,这种渐进式的刚度曲线能很好适配载荷波动较大的工况,比如小型振动设备的隔振工位、电气开关的复位结构、精密夹具的缓冲环节,都能依靠这种特性避免刚性冲击,延长配套零件的使用寿命。

  设计这类弹簧的时候,首先要确认工作行程范围内的载荷变化区间,初始载荷对应弹簧预压状态,此时簧圈间隙保留单圈丝径的15%左右,避免预压状态下出现圈间摩擦;最大工作载荷下,弹簧并紧长度要比实际压缩极限小2mm以上,防止压并时出现应力超限的问题。簧丝的旋向选择要结合安装空间的相邻零件结构,若周边有螺纹紧固件,弹簧旋向尽量与螺纹旋向相反,避免振动过程中弹簧与螺纹发生卡滞。从结构细节来看,该弹簧两端均做了并圈磨平处理,磨平部分的长度不小于单圈周长的3/4,端部厚度不小于丝径的1/4,这样能保证弹簧安装后端面与安装座的贴合度,压缩过程中不会出现偏载倾斜的问题。

  簧圈的节距从大端到小端呈线性变化,大端节距略大于小端节距,确保受载时大端簧圈先逐圈并紧,不会出现小端提前并死导致刚度突变的情况。在安装边界的考量上,弹簧的自由高度要匹配安装腔的深度,预压量通常设置为自由高度的10%-15%,保证初始状态下弹簧不会因设备振动出现松脱;导向结构的长度要覆盖弹簧最大压缩量的行程,避免压缩到极限位置时弹簧出现弯曲失稳。实际应用中,这类锥形弹簧相比圆柱弹簧还有一个明显优势,就是压缩到并紧状态时的高度更小,能有效节省安装空间,很多对安装轴向尺寸有严格限制的紧凑结构里,同等刚度和行程要求下,锥形弹簧的并紧高度比圆柱弹簧低30%左右。

  设计建模过程中,要重点校验每一圈簧丝的螺旋升角,确保相邻簧圈在自由状态下的间隙均匀,避免局部间隙过小导致工作时出现圈间碰磨,长期使用后产生疲劳断裂;同时要校核簧丝的弯曲应力和切应力,最大应力点通常出现在小端第一圈有效工作圈的位置,该位置的应力集中系数要控制在材料许用应力范围内,若应力超标可适当增大小端的圈径或者调整丝径参数,平衡刚度与强度的要求。对于需要做表面处理的使用场景,建模时还要预留镀层厚度的尺寸余量,避免镀锌或喷塑后弹簧内径缩小、外径增大,导致安装时出现配合过紧的问题。
