垂直结构水轮机水力发电装置设计

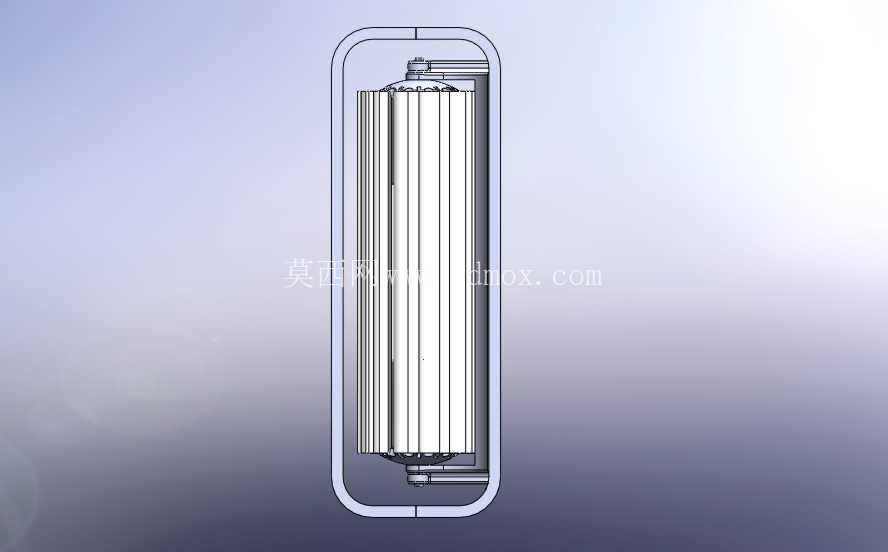

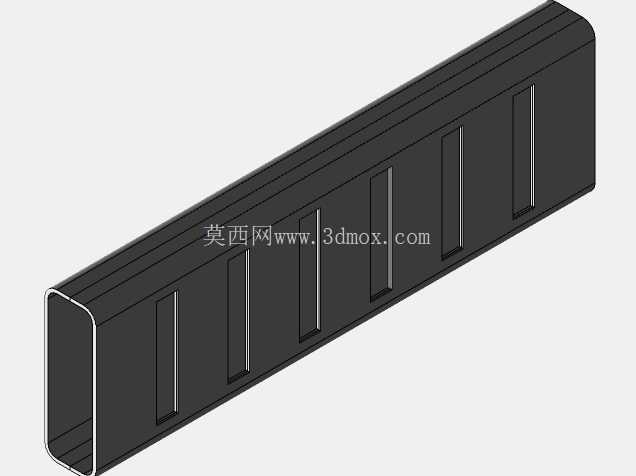

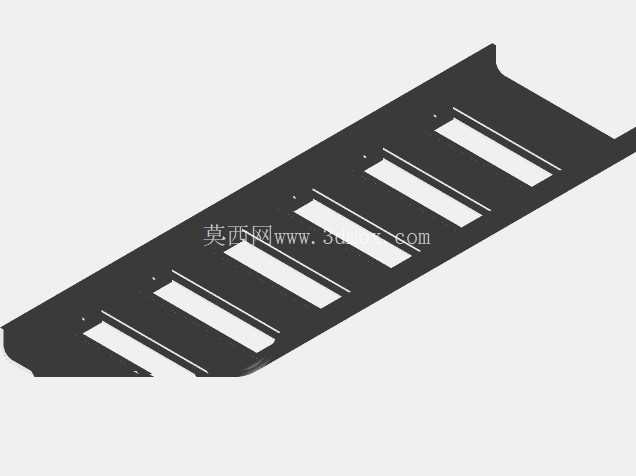

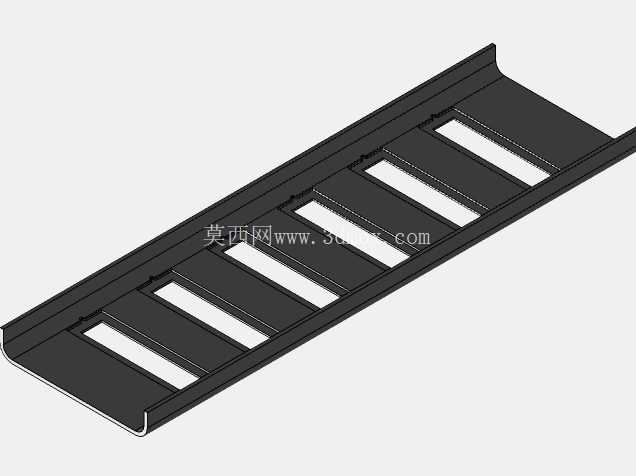

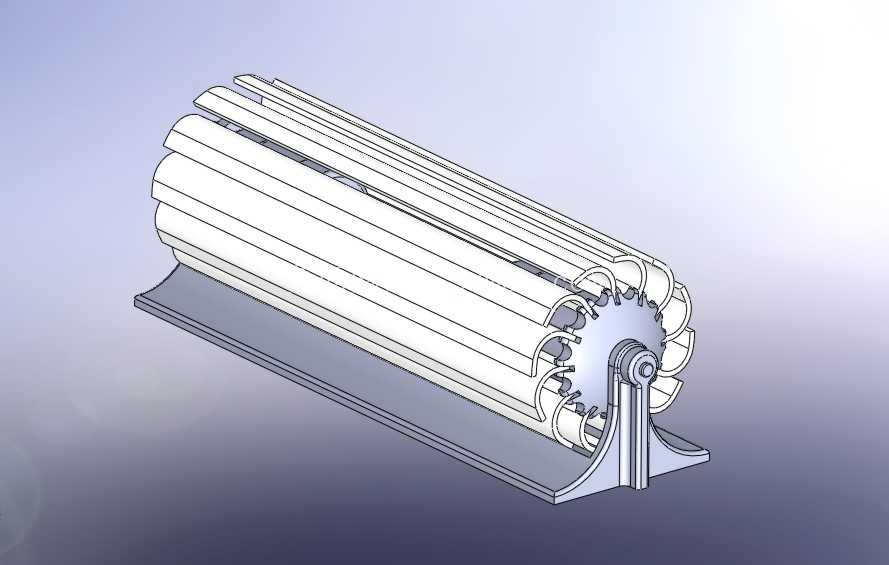

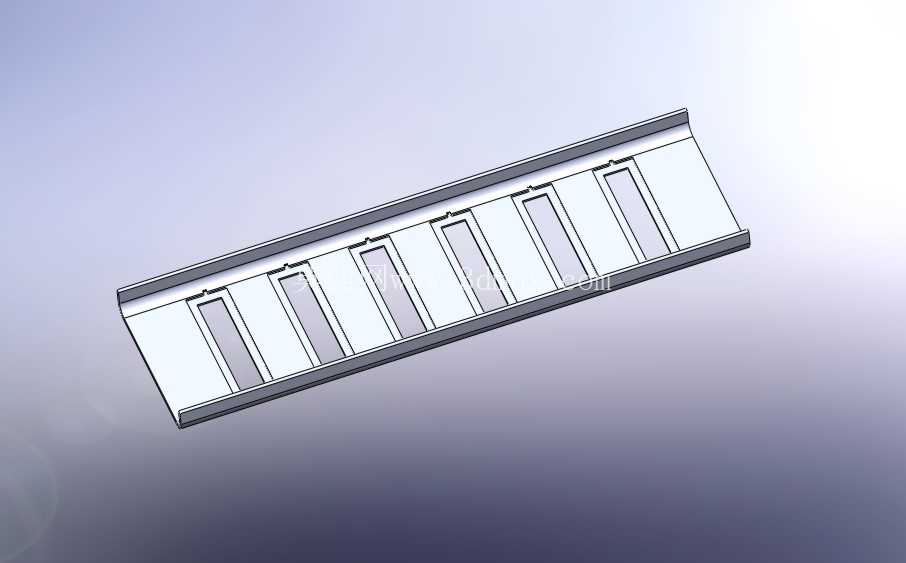

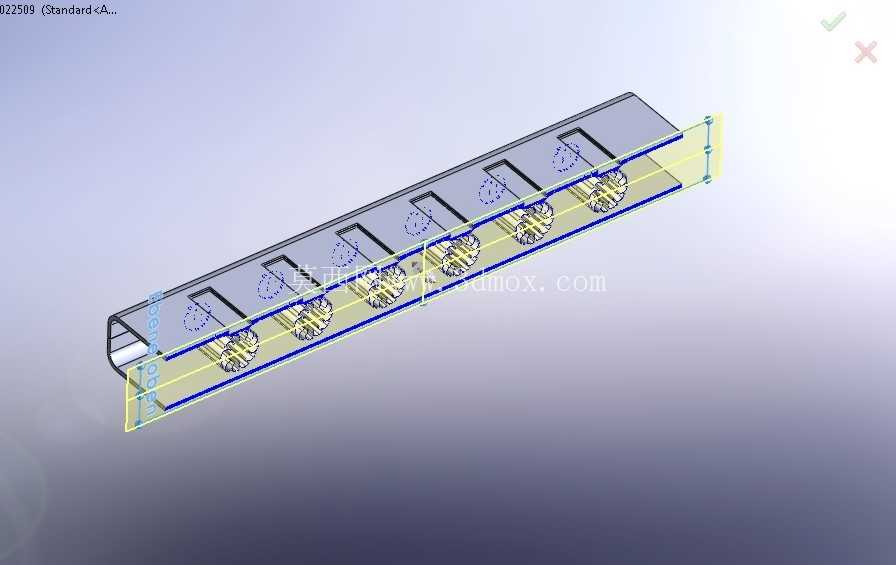

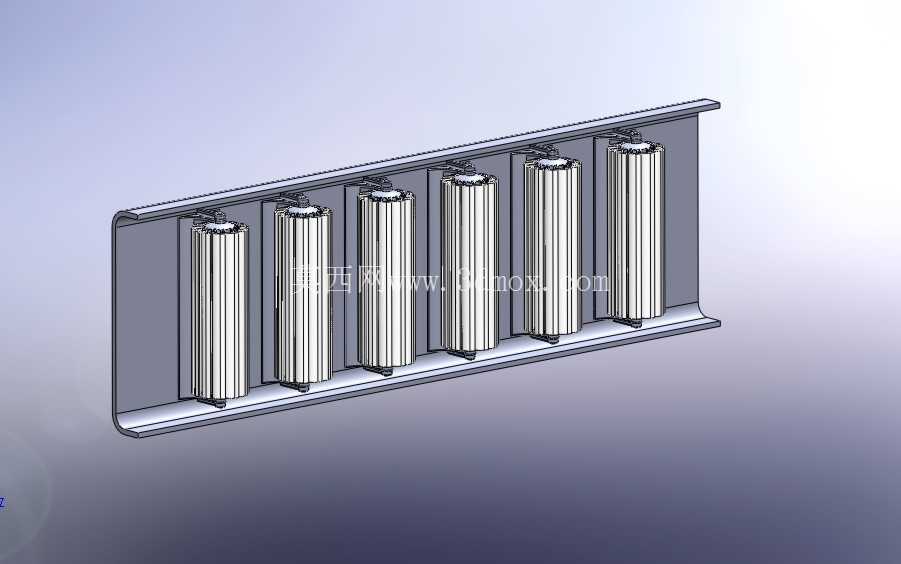

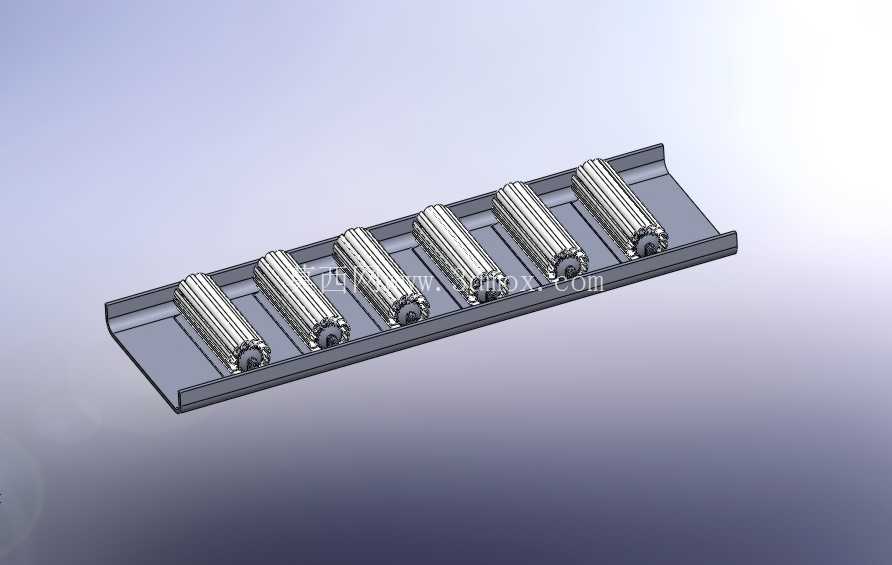

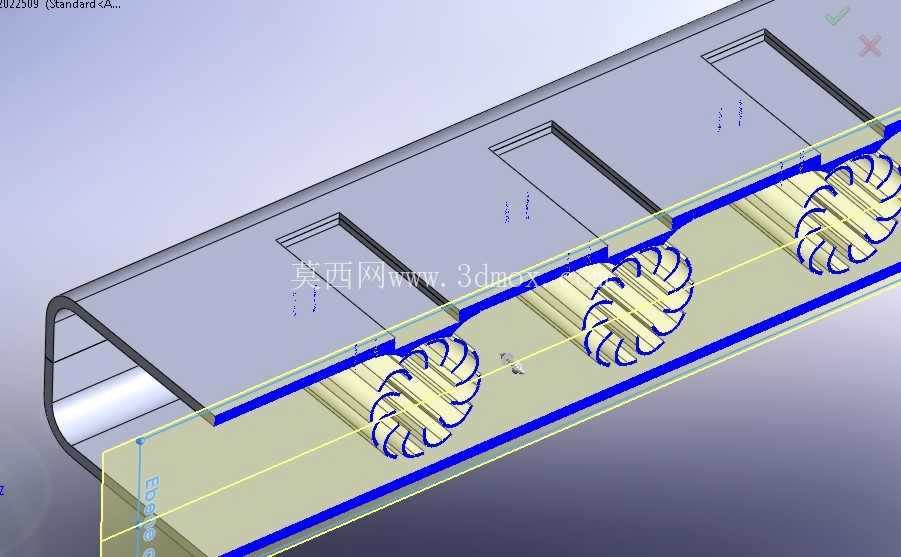

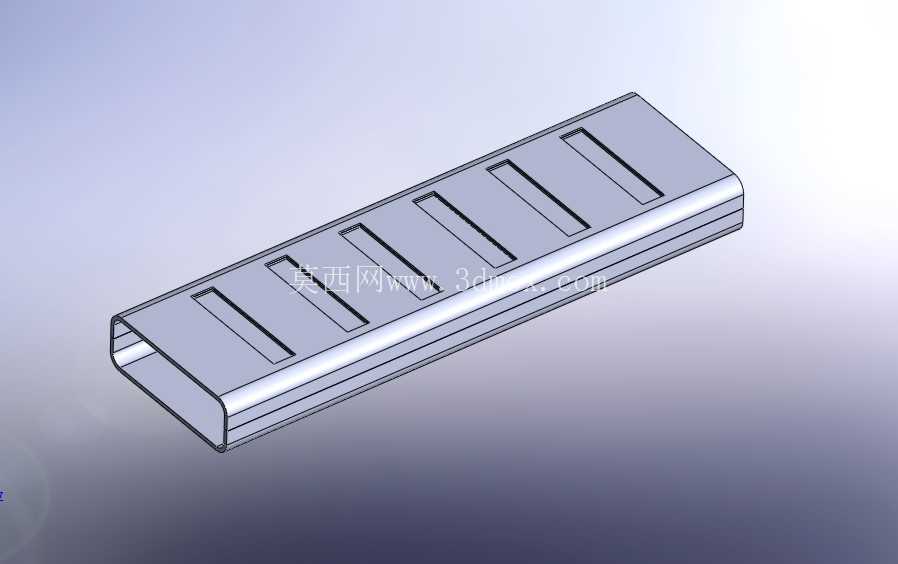

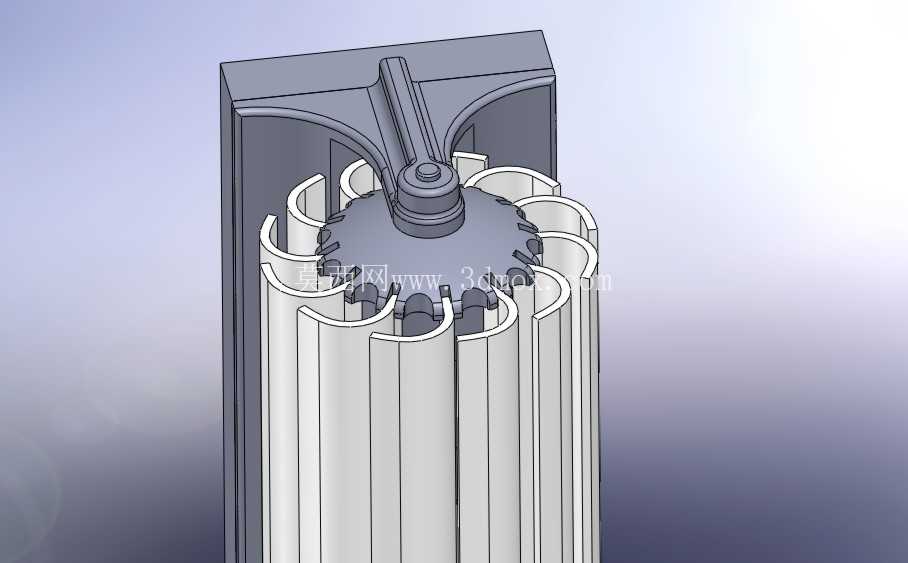

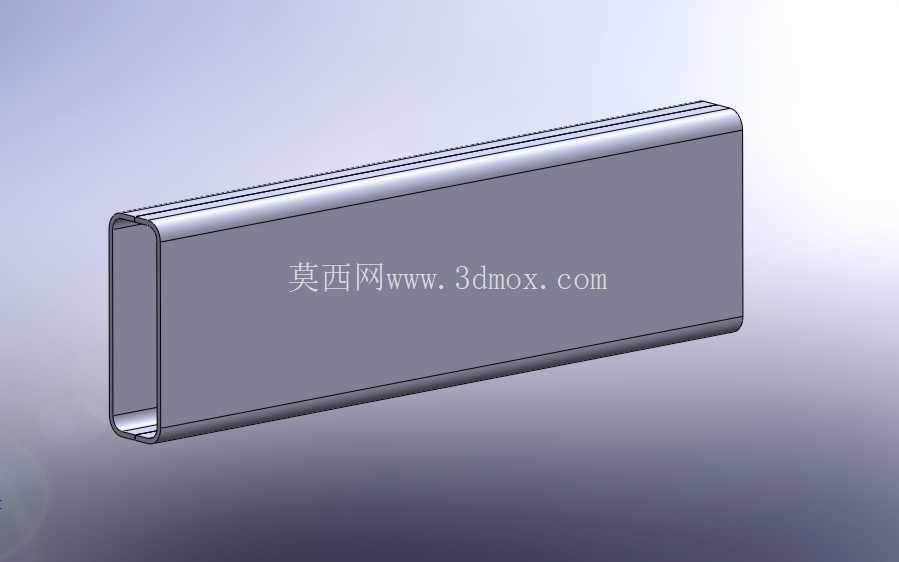

　　该装置的核心设计逻辑是将垂直轴风力涡轮的成熟结构迁移至水力场景，依托建筑内部垂直布设的水流通道实现能量转换，区别于传统卧式布置的水电设备，无需单独占用大面积场地空间，可直接嵌入建筑给排水、中水回用的现有管路体系中。从结构布局来看，整体流道采用矩形截面的垂直贯通设计，内壁做光滑导流处理以降低水流沿程阻力损失，流道内部沿水流下落方向等距布置多组叶轮单元，每组叶轮的叶片采用曲面扭向设计，适配垂直下落的水流冲击角度，叶片边缘做圆弧过渡处理，避免长期受水流裹挟杂质冲击出现应力集中破损。叶轮与内置的能量转换模块直连，省去传统水轮机复杂的传动换向结构，减少传动环节的能量损耗，同时降低整体结构的故障概率。

　　在实际应用场景中，该装置可对接三类水源：一是建筑屋面收集的雨水，经初期弃流过滤后导入垂直流道，冲击叶轮转动；二是建筑上层生活排水经初步过滤后的中水，在重力下落过程中完成能量回收；三是工艺循环水系统的垂直段管路，在水流自上而下输送的过程中捕获富余压能。装置的安装边界可适配不同建筑的管井尺寸，单组流道模块的宽度可根据管井净宽调整，叶轮直径匹配流道内部净空，保证叶片边缘与流道内壁保留3-5mm的间隙，既避免转动过程中出现刮蹭，又能减少水流从间隙处泄漏造成的能量损失。设计过程中针对不同水流流速做了叶轮角度的适配优化，当水流下落速度在1.5m/s-4m/s区间内时，叶轮均可保持稳定转动状态，不会出现转速剧烈波动的情况。

　　流道外侧设置透明检修段，可直接观察内部叶轮的转动状态，无需拆解整体结构即可判断是否存在杂物缠绕、叶片破损等问题，日常维护仅需定期打开流道下部的排污口，截留过滤下来的杂质即可，运维难度远低于传统水电设备。除了能量转换功能外，该结构在流道设计中预留了空气交换接口，可联动建筑的badgir风塔通风系统，在水流下落过程中带动流道内空气流动，辅助建筑内部的自然通风，同时水流在流道内流动时的蒸发效应可适当提升流经空气的湿度，在干燥季节辅助调节建筑内部的空气湿度，实现一套结构同时满足水能回收、辅助通风、湿度调节多重作用。

　　叶轮组件采用模块化快装设计，单个叶轮单元可单独从流道侧面的检修口拆出更换，无需排空流道内的存水、无需拆解相邻的其他叶轮组，大幅缩短检修停机时间。流道的进水端设置导流格栅，可拦截大体积的杂物进入流道，避免叶轮被卡滞，格栅的栅条间距根据叶轮叶片间隙做匹配设计，保证可通过格栅的杂质尺寸不会造成叶轮卡堵。在结构受力层面，流道本体采用分段式承重设计，每段流道的荷载直接传递到对应楼层的结构梁上，不会将整体重量叠加到最底部的管段，适配高层建筑的垂直安装需求，不会因高层安装带来的结构承重问题限制应用场景。
