法兰连接旋启式止回阀结构设计

　　在工业流体输送管路系统中，止回阀是避免介质反向流动、保护上游动力设备与管路附件的核心阀件，旋启式止回阀作为止回阀的主流结构形式之一，广泛应用在给排水、石油化工、暖通循环、低压蒸汽输送等对正向通流阻力、反向密封可靠性有明确要求的工况场景。这类阀件的核心作用是在介质正向流动时，阀瓣在介质推力作用下自动开启，允许介质顺畅通过；当介质出现反向流动趋势时，阀瓣依靠自身重力与反向介质压力快速回落到阀座密封面，截断介质通路，避免反向流动造成的泵叶轮反转、管路水锤冲击、介质倒流污染等工程问题。

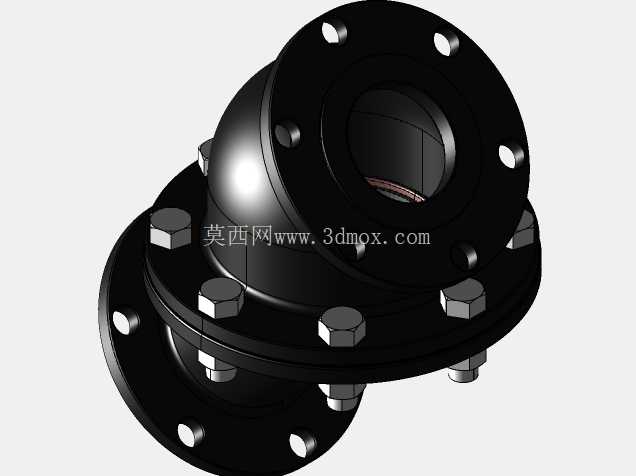

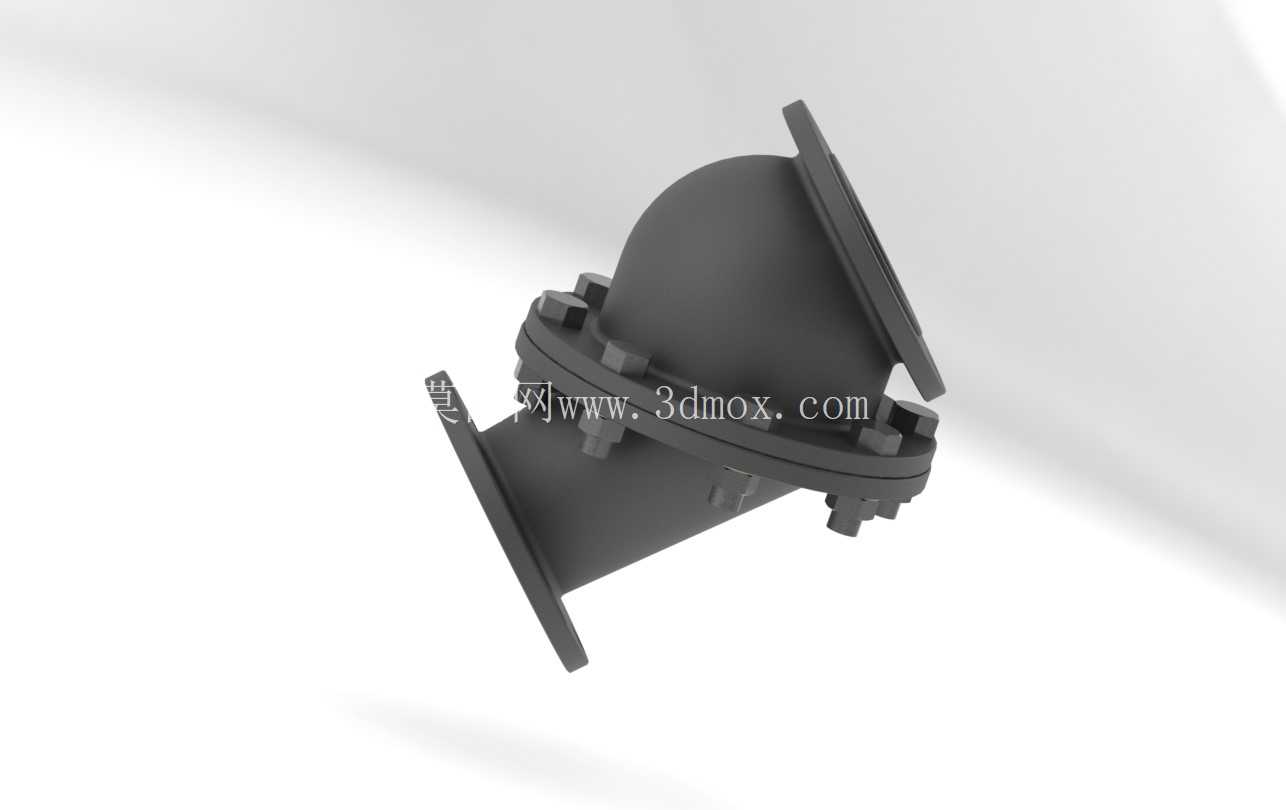

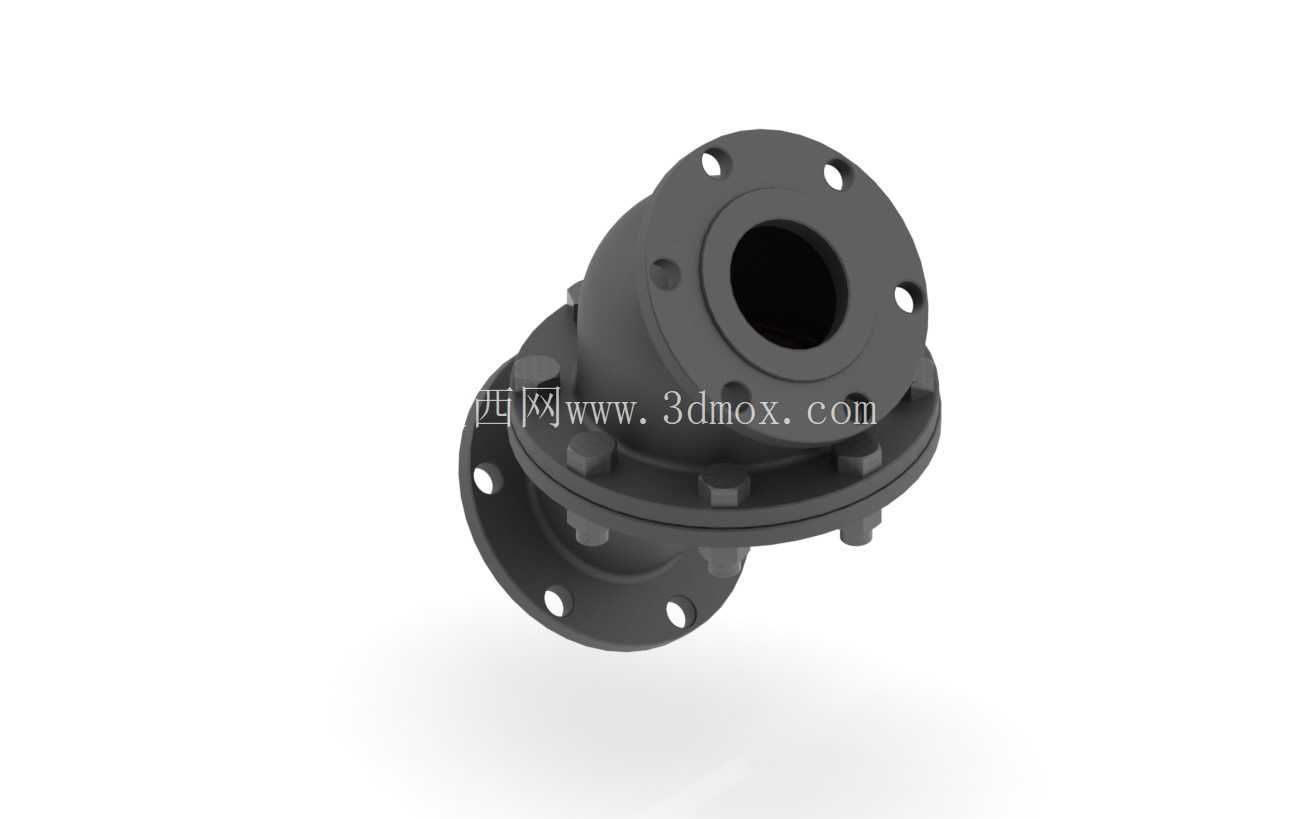

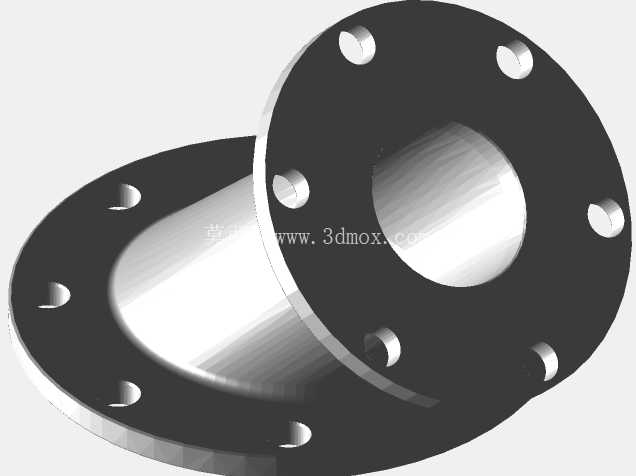

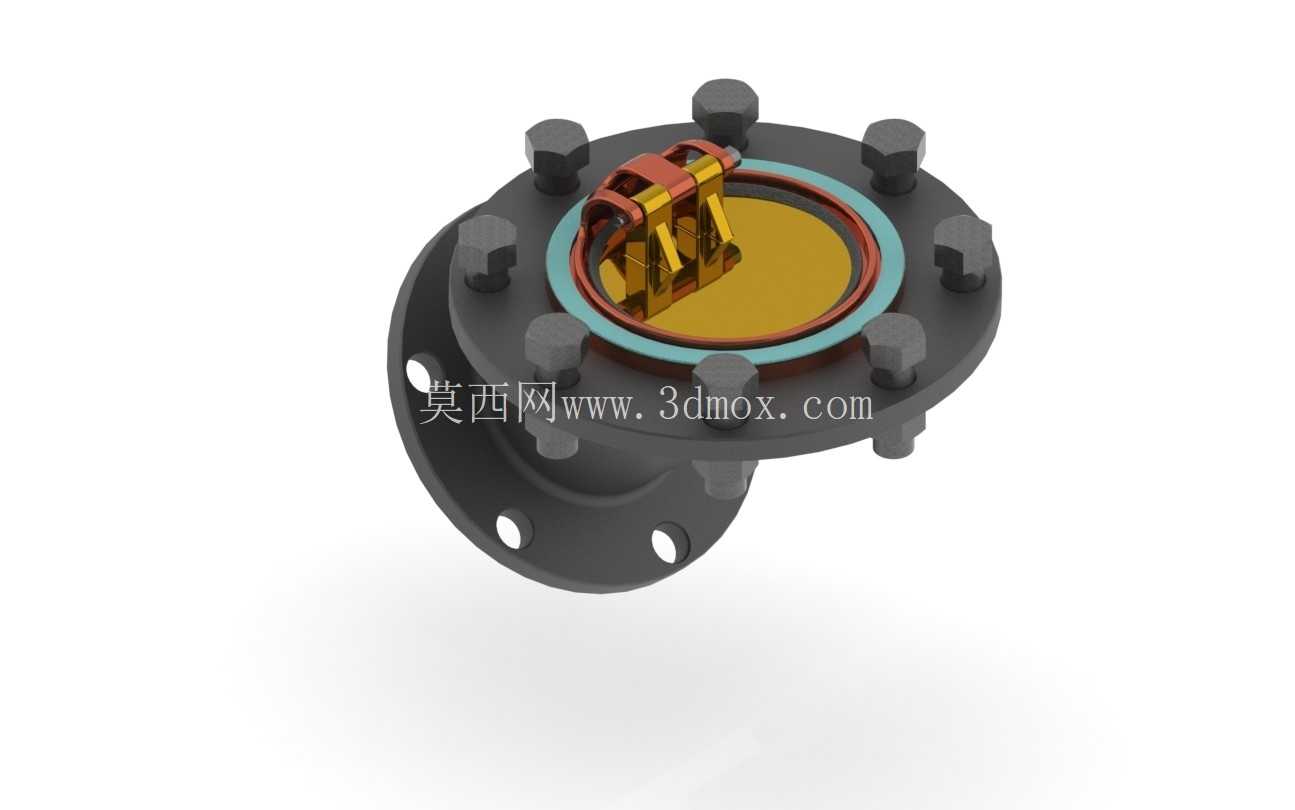

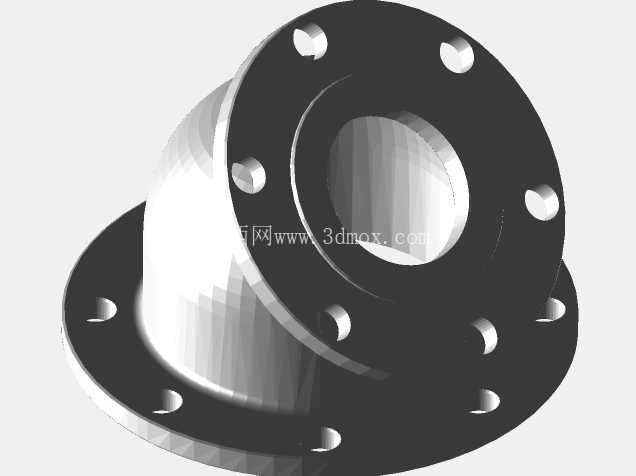

　　从结构设计逻辑来看，这款旋启式止回阀采用角式法兰连接结构，阀体整体为90度转角流道设计，区别于直通式止回阀的轴向流道，角式结构更适合管路需要转向布置的安装场景，能够在实现止回功能的同时，替代一个90度弯头的管路转向作用，减少管路连接节点，降低整体管路的泄漏风险。阀体两端均采用标准凸面法兰连接结构，法兰端面上均匀布置螺栓过孔，安装时可通过配套螺栓螺母与管路法兰紧固，法兰密封面可适配非金属垫片或金属缠绕垫片，满足不同压力等级、不同介质工况的密封要求。

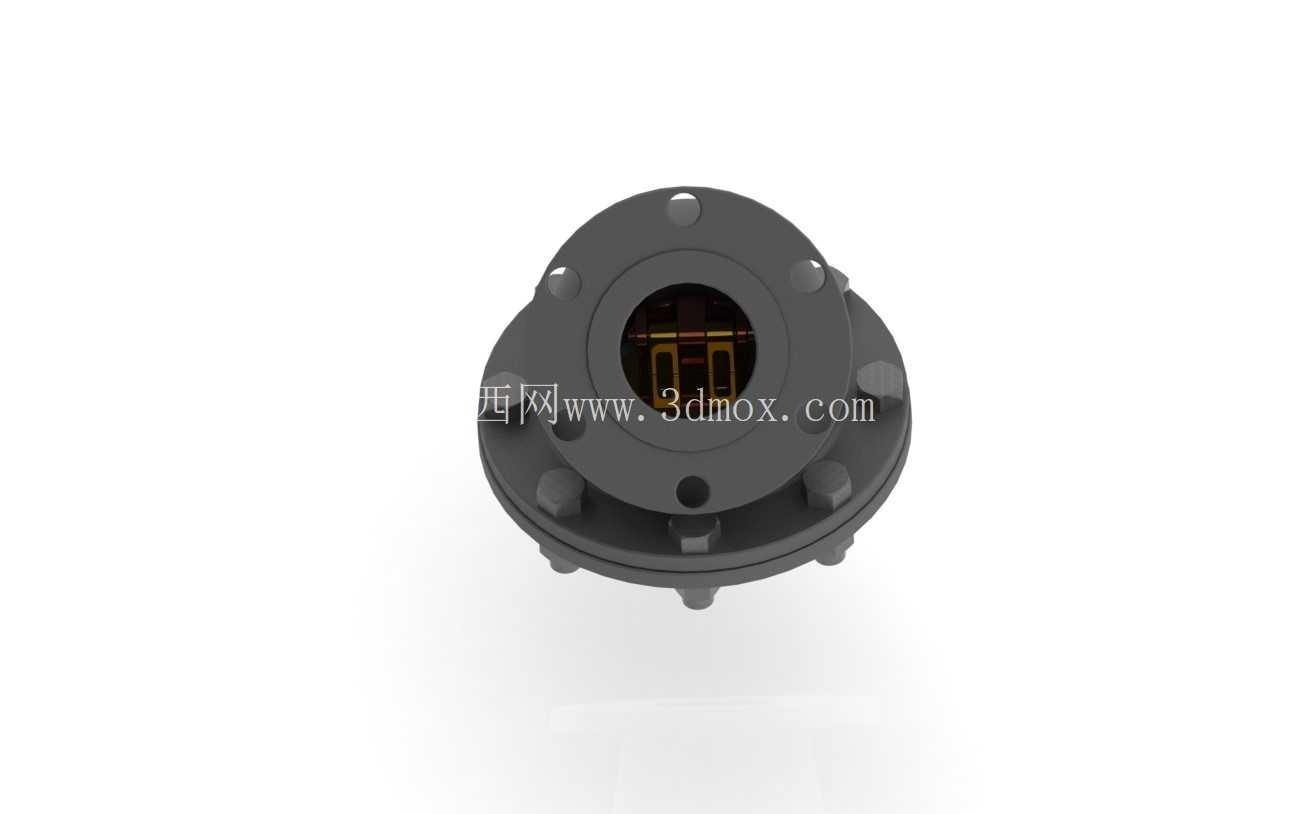

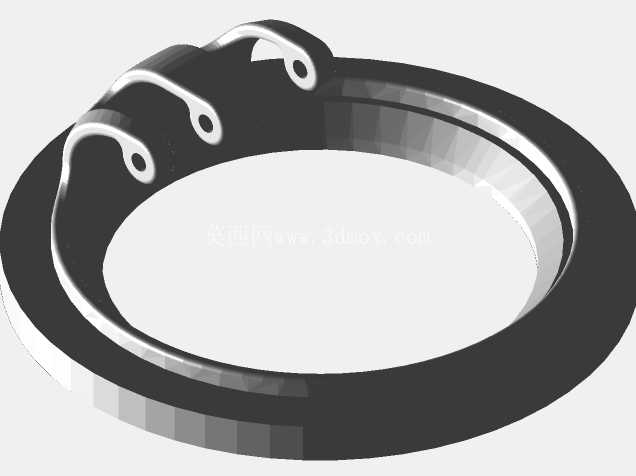

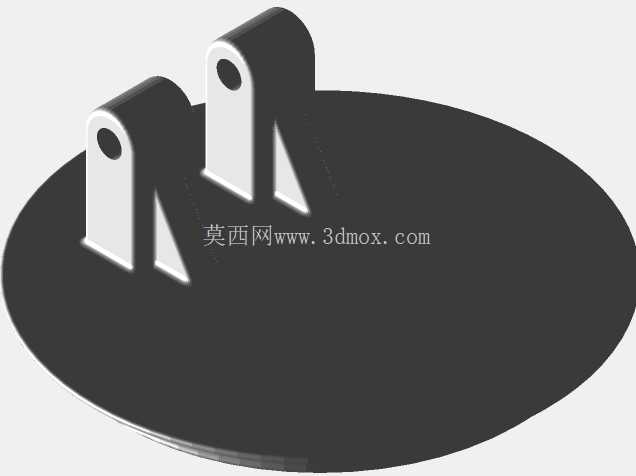

　　阀瓣采用绕固定销轴摆动的旋启结构，销轴设置在阀腔内部靠近流道转角的位置，阀瓣的摆动轨迹完全贴合阀座密封面的弧度，设计时需要严格计算阀瓣的重心位置与销轴的相对位置，确保正向流动时介质推力能够轻松推开阀瓣，且阀瓣开启后不会对通流截面造成过度遮挡，降低通流阻力；反向流动时，阀瓣能够在介质压力与自身重力的共同作用下快速复位，避免出现阀瓣卡滞、关闭滞后导致的水锤冲击。阀腔内部的流道采用圆弧过渡设计，没有突兀的结构凸起，能够减少介质在阀腔内的湍流扰动，降低流动噪音与介质对阀体内壁的冲蚀，延长阀件的整体使用寿命。

　　在安装边界与尺寸适配方面，这款阀件的两端法兰同轴度、法兰端面与轴线的垂直度都有严格的形位公差要求，安装时需要保证两端连接管路的轴线与法兰端面垂直，避免强行组对造成阀体变形，导致阀瓣卡滞、密封面贴合不严的问题。阀件的整体结构长度、法兰外径、螺栓孔中心距、螺栓孔直径都匹配对应公称通径、公称压力的管路标准，能够直接替换同参数的其他类型止回阀，不需要对现有管路进行额外改造。阀体外表面没有多余的突出结构，除了必要的螺栓连接凸台、销轴固定端之外，整体轮廓规整，既方便安装时的吊装与紧固操作，也能减少外部积尘、积液对阀体外表面的腐蚀。

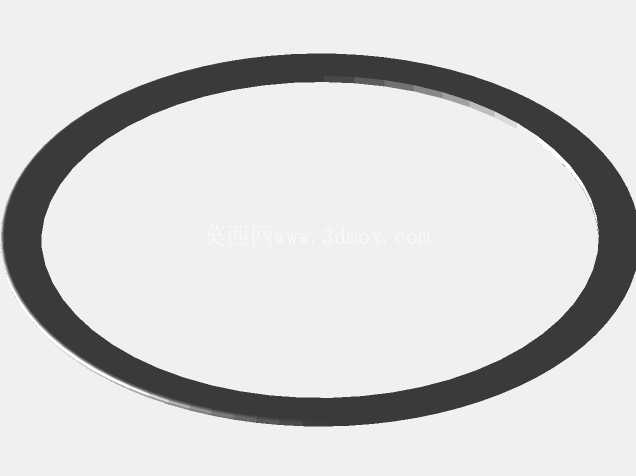

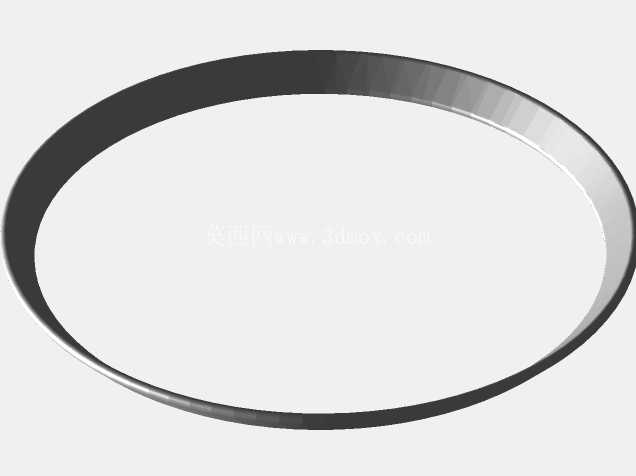

　　从实际工况适配的角度，这款旋启式止回阀的阀瓣开启角度设计在合理区间，既保证全开状态下的通流面积足够，避免阀瓣长期处于小开度状态下被介质冲蚀，也能保证阀瓣关闭时的行程不会过长，缩短关闭响应时间。阀座密封面采用堆焊耐磨材质的设计思路（建模时预留密封面堆焊层的加工余量），能够耐受介质中少量固体颗粒的冲刷，避免长期使用后密封面出现划痕导致内漏。销轴与阀瓣的连接部位采用耐磨衬套结构，减少阀瓣反复摆动过程中的磨损量，避免长期使用后出现阀瓣松动、摆动卡滞的问题。

　　在三维建模过程中，需要重点关注阀腔内部流道的曲面连续性，法兰螺栓孔的位置度公差，阀瓣摆动过程与阀体内壁、阀座的干涉检查，确保阀瓣在全开启到全关闭的行程范围内，不会与其他零件发生碰撞。同时要考虑装配工艺性，销轴的安装孔需要设计成贯通结构，方便装配时销轴的穿入与固定，阀体与阀盖的连接螺栓布置要均匀，保证紧固时阀盖密封面的受力均匀，避免出现局部密封压合不严的问题。对于日常维护的需求，阀盖与阀体的连接结构设计成可拆形式，不需要将整个阀体从管路上拆下，就可以打开阀盖对内部阀瓣、销轴、密封面进行检查与更换，降低后期运维的工作量。

　　这类角式旋启止回阀特别适合安装在泵出口的垂直管段上，或者管路需要90度转向的节点位置，相比直通式止回阀加弯头的组合，能够减少两个连接法兰，降低管路系统的整体泄漏点，同时缩短管路的安装长度，节省管路布置空间。在介质流速相对稳定、没有频繁剧烈流量波动的工况下，旋启式结构的止回阀相比升降式止回阀的通流阻力更小，压力损失更低，适合大口径、低粘度介质的输送管路使用。建模时还需要考虑铸造工艺的合理性，阀体的壁厚要均匀，避免出现壁厚突变导致的铸造缺陷，所有转角位置都设计合适的铸造圆角，减少应力集中，提升阀体的结构强度，承受管路运行过程中的压力波动与水锤冲击。
