MAC-10冲锋枪全套零部件三维结构设计

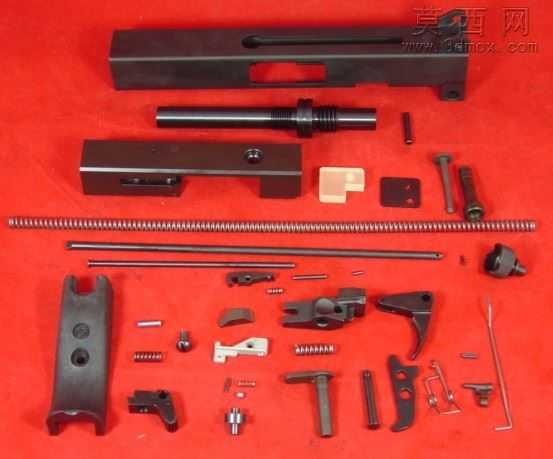

本套三维模型完整还原MAC-10（M10）冲锋枪的全部零部件结构，建模过程严格参照实物测绘尺寸，在SolidWorks平台中完成全参数化建模，每一个零件都保留完整的建模历史特征，方便后续进行结构修改与工程图导出。建模阶段首先梳理该武器的整体装配逻辑，区分机匣组件、枪管组件、枪机组件、发射机构、复进机构、供弹相关零件、握把与固定紧固件七大模块，针对不同零件的加工特性匹配对应的建模流程：对于机匣这类长条形钣金切削类零件，采用拉伸凸台结合切除特征完成主体轮廓，再对安装孔位、让位槽、导轨接触面做精细化倒角与公差预留，还原实物表面的金属切削纹理特征；对于枪管这类带多段阶梯、外螺纹、闭气槽的轴类零件，采用旋转凸台完成主体，再通过螺旋线扫描生成外螺纹结构，对枪管节套的配合面做同轴度约束的特征标注；针对各类弹簧零件，采用螺旋扫描生成对应线径、节距、自由长度的实体模型，区分复进簧、扳机簧、阻铁簧等不同弹簧的刚度对应的结构参数；对于扳机、阻铁、快慢机这类发射机构的异形冲压零件，先绘制多段线轮廓的钣金草图，再通过钣金模块的折弯、成型特征还原零件的冲压弯折形态，对零件之间的接触碰撞面做贴合度校验。材质渲染阶段，针对不同零件的表面处理工艺匹配对应材质：钢制机匣、枪管、枪机等核心受力零件采用发黑处理的哑光黑金属材质，调整金属粗糙度参数还原烤蓝表面的细微颗粒质感；弹簧、销钉类小零件采用抛光高碳钢材质，添加轻微的环境反射效果；塑料类的小垫块、握把贴片采用哑光工程塑料材质，调整漫反射参数还原工程塑料的低反光特性；紧固件类的螺丝、销钉采用镀锌亮面金属材质，区分不同表面处理的视觉差异。装配阶段严格按照实物的装配顺序添加配合约束，对往复运动的枪机、旋转运动的扳机、摆动的阻铁等活动零件添加对应的运动限位约束，可直接用于后续的运动仿真演示，还原该武器自动循环过程中各零件的运动轨迹与配合关系，整套模型完整覆盖该武器从最小的定位销、弹簧到大型机匣的全部零件，无结构缺失，可用于机械结构教学、武器原理演示、相关文创产品开发等场景，每个零件都可单独导出用于3D打印验证或工程加工参考。
