HM218248型圆锥滚子轴承三维结构设计

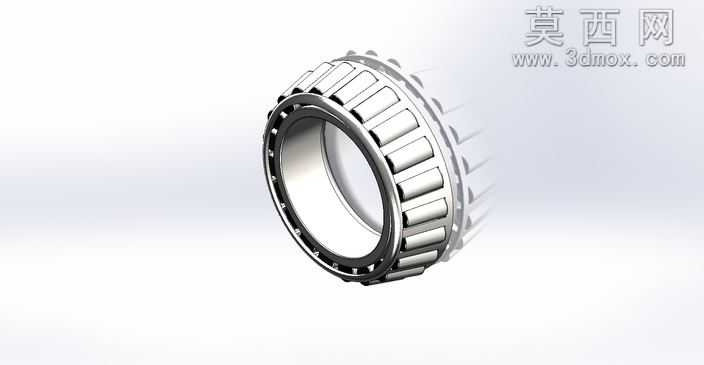

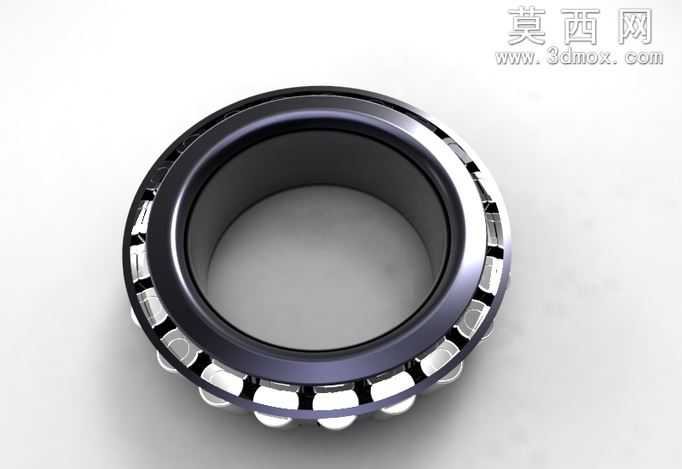

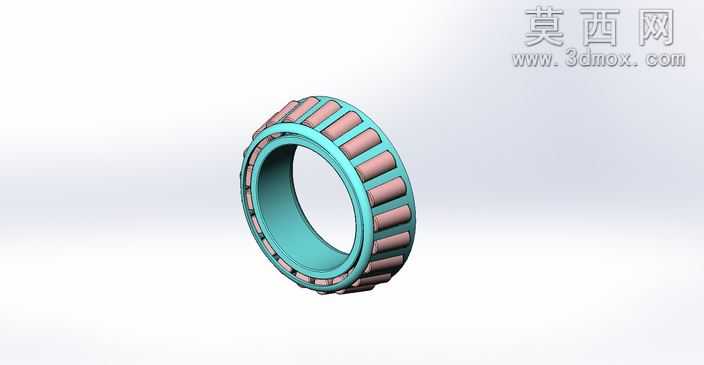

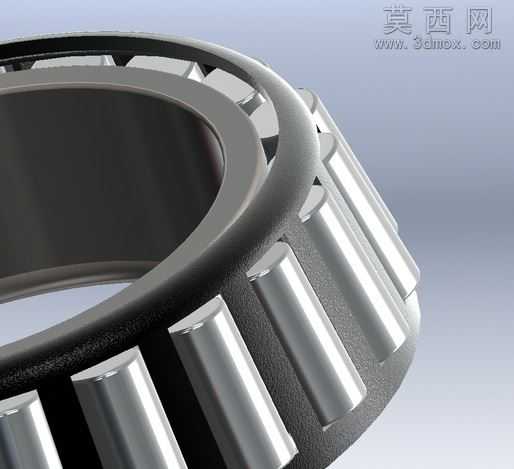

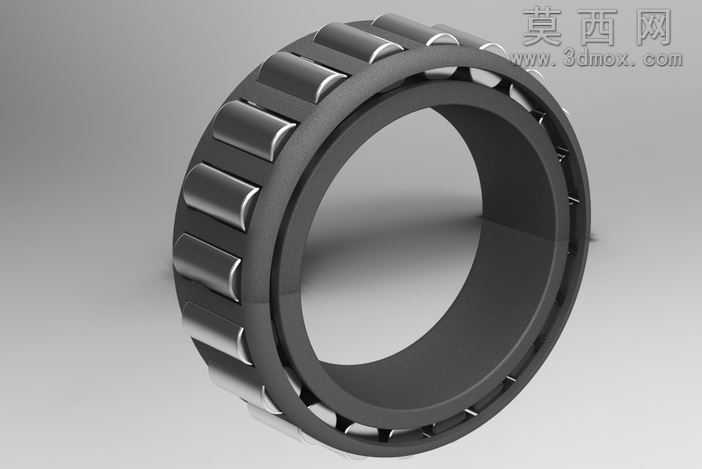

本模型为HM218248型号圆锥滚子轴承，采用SolidWorks完成全参数化三维建模，建模过程严格遵循圆锥滚子轴承的实际结构尺寸规范，完整还原了该类轴承的所有核心组成部件。建模初期先梳理圆锥滚子轴承的装配逻辑：该类轴承属于分离型轴承，由带锥形滚道的内圈（又称内锥）、带锥形滚道的外圈（又称外杯）、若干个锥形滚子以及保持架四个核心部分组成，建模时先通过旋转凸台命令完成内圈与外圈的基体构建，精准控制内圈大挡边、小挡边的尺寸参数，以及内外圈滚道的锥度角度，确保滚道锥面与滚子锥面的锥度完全匹配，保证后续装配时滚子与滚道能够实现完美的线接触，符合圆锥滚子轴承可同时承受径向载荷与单向轴向载荷的力学特性。滚子部分采用圆周阵列命令完成排布，建模时先绘制单个圆锥滚子的旋转截面，通过旋转凸台生成单个滚子实体后，以轴承中心轴线为阵列轴，按照实际产品的滚子数量完成等距圆周阵列，阵列过程中严格控制每个滚子的中心轴线与轴承中心轴线的夹角，确保所有滚子的锥面都能同时贴合内外圈滚道，无干涉或间隙过大的问题。保持架部分采用拉伸、切除与阵列结合的方式建模，兜孔的尺寸与滚子大端、小端的直径匹配，确保能够稳定兜住滚子，避免滚子在运转过程中脱落，同时保持架的内外径尺寸与内外圈的挡边尺寸适配，保证保持架可在内外圈之间顺畅回转，无卡滞问题。模型完成后对各部件赋予了区分度较高的材质外观：内外圈采用轴承钢的金属质感，滚子采用铜粉色的合金材质外观，保持架采用青蓝色的工程塑料质感，通过外观颜色的区分可快速识别不同部件，方便后续的装配演示、结构拆解与工程出图。整体建模过程完全按照实际轴承的生产设计逻辑推进，所有特征均保留参数化设计属性，可通过修改关键尺寸参数快速衍生出同系列不同规格的圆锥滚子轴承模型，模型无碎面、无破面、无多余特征，装配体层级清晰，各部件配合关系准确，可直接用于机械结构的装配模拟、载荷仿真分析、教学演示以及产品宣传渲染等场景，能够直观展现圆锥滚子轴承的内部结构与工作原理，帮助设计人员快速理解该类轴承的装配关系与受力特点。
