十五米行程八百公斤载重钢结构乘客电梯

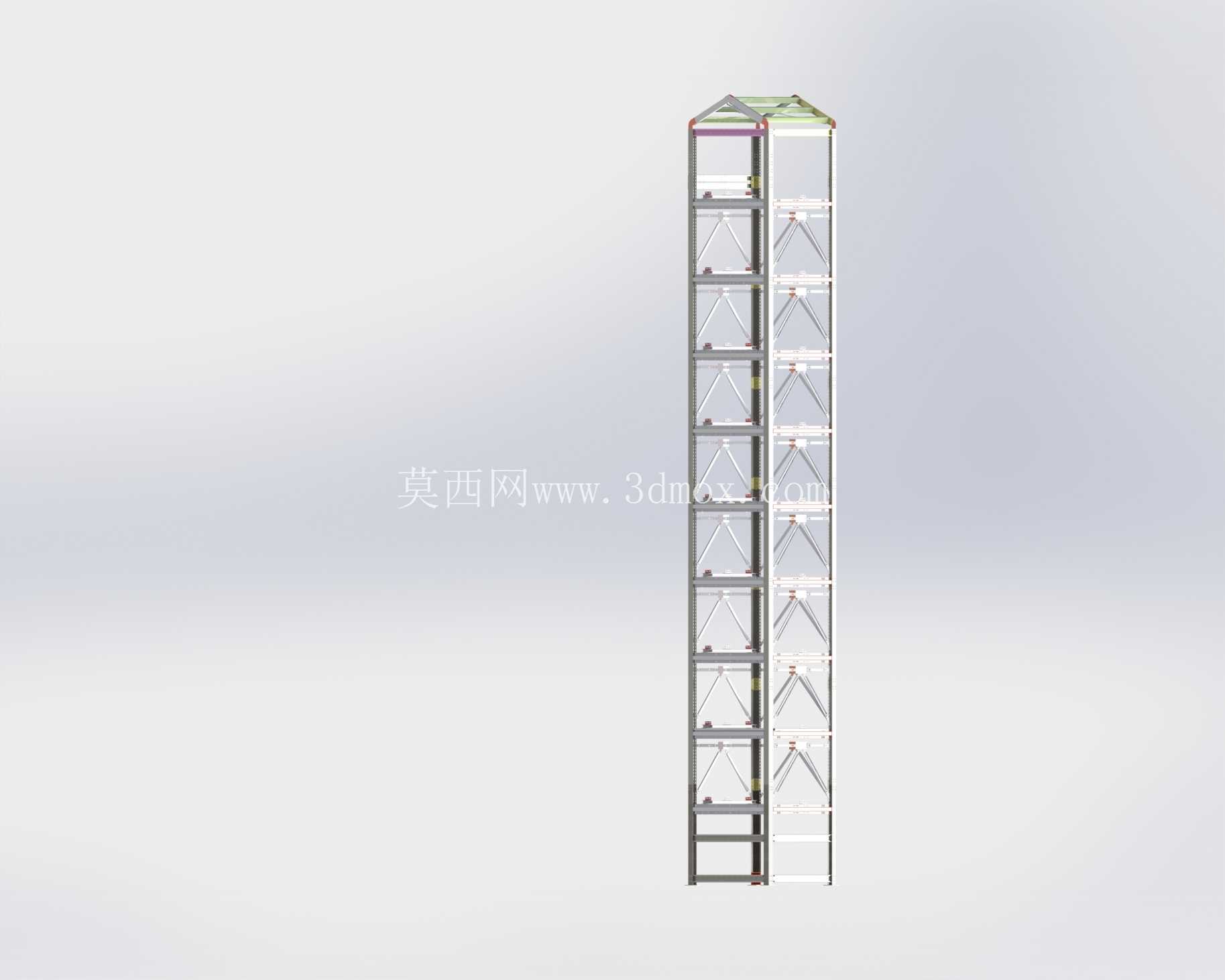

　　这款垂直载人输送设备的设计，核心围绕低层建筑内的人员高效通行需求展开，适配总行程15米的垂直输送场景，额定承载能力设定为800KG，可满足常规民用建筑、小型商用楼宇、工业附属办公楼内的日常人员搭载需求，也可适配多层厂房内的巡检人员上下通行场景，相比传统步梯能够大幅降低高层通行的体力消耗，提升垂直通行效率。从结构设计逻辑来看，整体采用模块化钢结构框架搭建，主体支撑立柱采用等截面型材拼接，每一层停靠平台位置都设置了交叉斜撑结构做受力强化，能够抵消轿厢运行过程中产生的水平方向晃动载荷，避免井道结构在长期交变载荷下出现连接松动或者形变偏移。

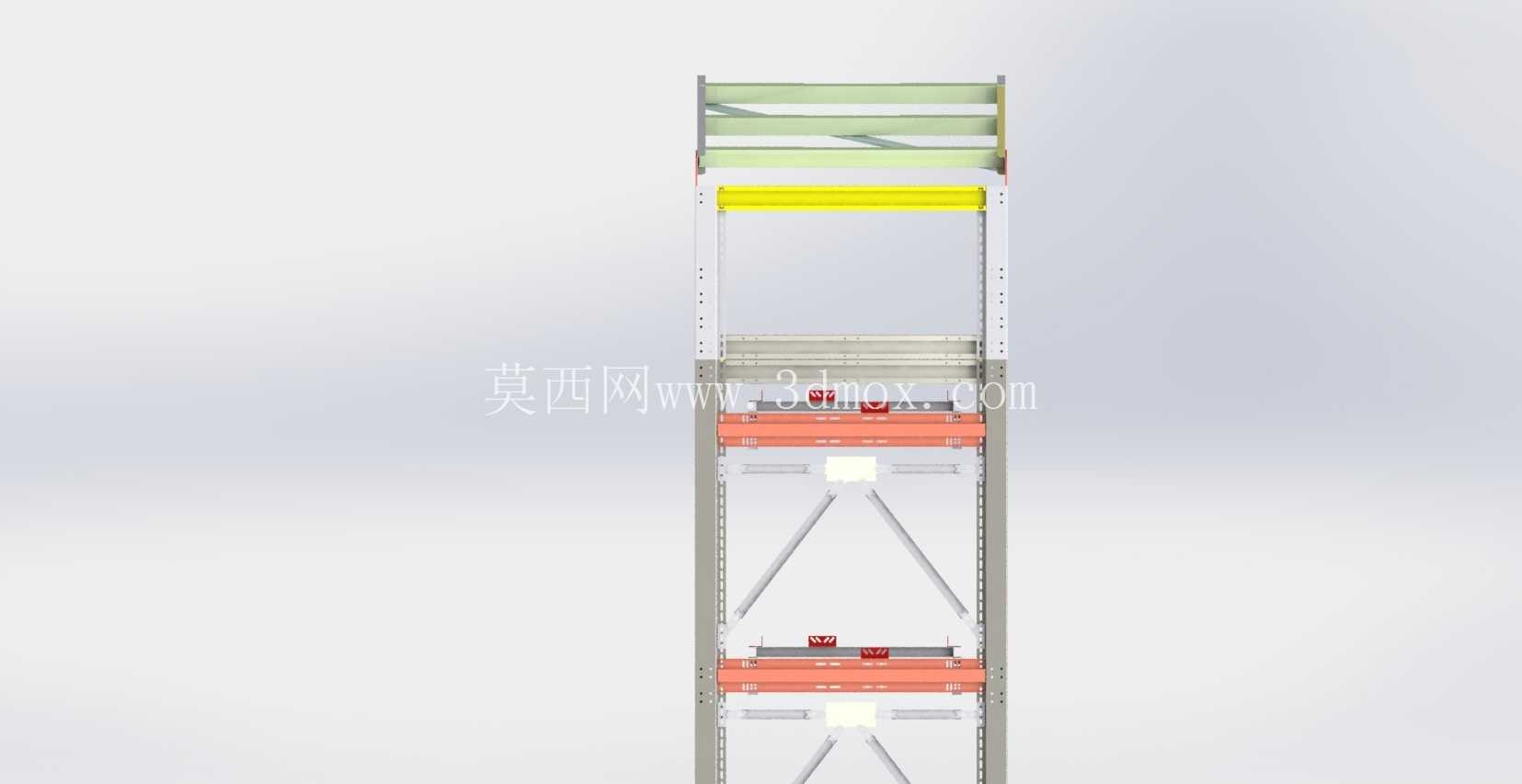

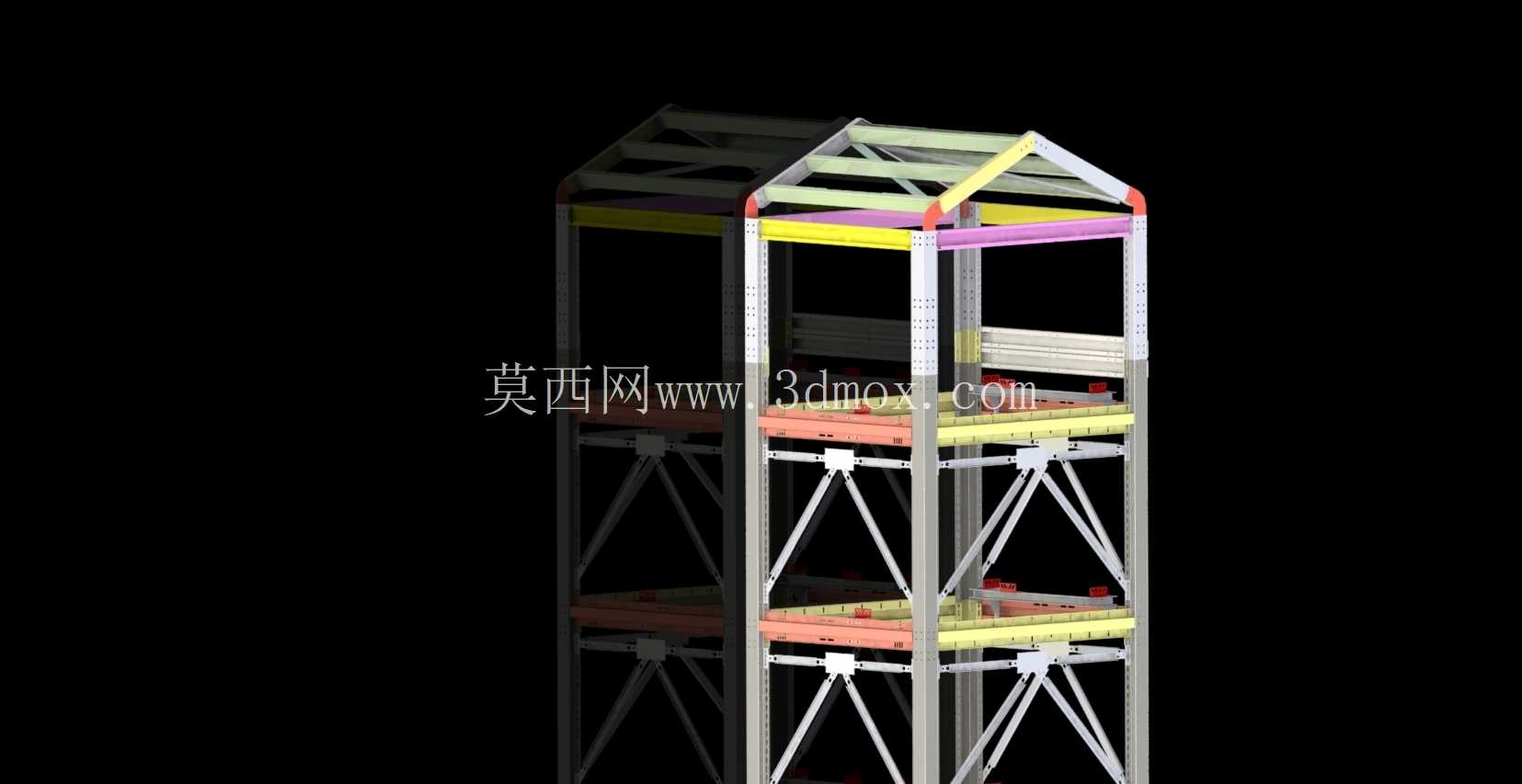

　　框架顶部设置了承重桁架结构，用来挂载曳引驱动组件以及导向轮组，桁架的受力节点全部采用螺栓拼接的Civatal安装方式，所有连接孔位都做了公差匹配设计，现场安装时不需要额外做焊接作业，能够大幅缩短现场施工的周期，也方便后期的部件拆解更换与维护。轿厢部分的设计匹配框架内的净空尺寸，厢体周边设置了导向滑块与立柱上的导轨配合，运行过程中能够保持稳定的垂直运动轨迹，不会出现偏摆卡滞的问题。每一层停靠位置的框架都预留了厅门安装的接口位，可根据现场实际的建筑布局选择对应朝向的开门方向，适配不同建筑的出入口排布需求。

　　从安装边界来看，整体框架的占地尺寸需要匹配建筑内部预留的井道空间，框架底部需要与建筑基础做预埋螺栓固定，基础的承载能力需要匹配设备满载运行时的总载荷加上动载冲击系数，避免运行过程中出现基础沉降影响设备精度。框架的总高度略大于15米行程对应的总提升高度，顶部预留了足够的顶部安全间隙，底部也设置了缓冲装置的安装空间，符合载人升降设备的安全设计规范。在实际应用场景中，这类钢结构集成式的升降设备不需要额外搭建混凝土井道，整体结构全部在工厂内完成预制加工，现场只需要完成模块拼接与电气接线即可投入使用，非常适合现有建筑的加装改造项目，尤其是老旧多层建筑没有预留电梯井道的场景，能够在最小程度破坏现有建筑结构的前提下完成垂直通行设备的加装。

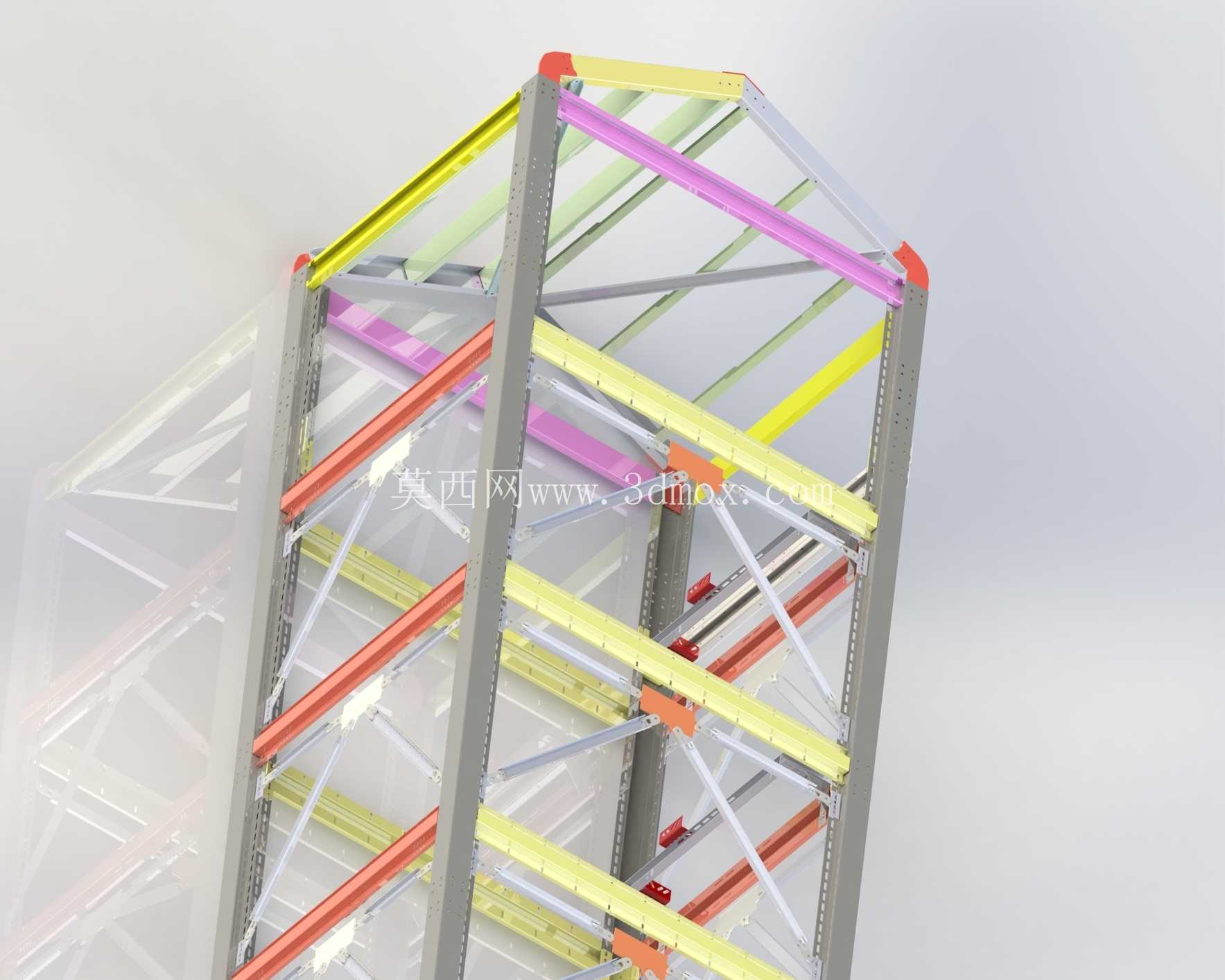

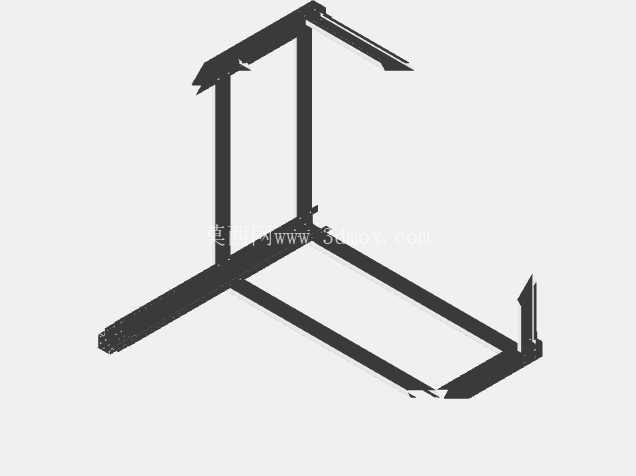

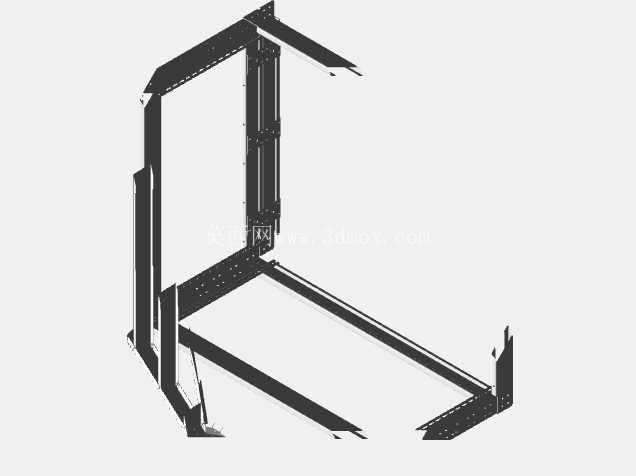

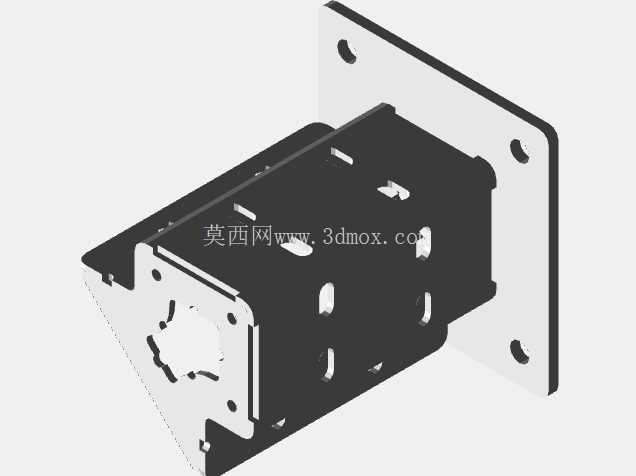

　　结构设计过程中，对每一层的平台承重都做了单独的载荷校核，除了轿厢停靠时的局部载荷，平台边缘还设置了防护栏结构，避免检修人员作业时发生坠落风险。所有钢结构部件的表面都做了防腐涂装处理，能够适应普通室内环境下的长期使用，不会因为潮湿空气出现锈蚀影响结构强度。导向系统的设计采用了可调式的导轨安装结构，现场安装时可以根据框架的拼接误差微调导轨的直线度，保证轿厢运行的平顺性，降低运行过程中的噪音与振动。驱动系统的挂载位置做了加强筋设计，能够承受曳引机工作时的反作用力，避免长期运行导致顶部桁架出现形变。从三维建模的细节来看，所有的型材拼接位置都还原了实际的连接角件与螺栓排布，交叉斜撑的连接节点也做了真实的铰接结构还原，不是简单的形体拼接，能够直接用于后续的工程出图、结构校核以及安装模拟，设计人员可以在这个模型基础上根据实际的项目参数调整型材规格、层站数量、开门方向等细节，不需要从零开始搭建框架结构，能够大幅缩短同类项目的设计周期。
