沉井式剪叉升降立体停车承载装置

　　城市核心商圈、老旧小区的地面停车资源缺口持续扩大，传统地面停车场的平面排布模式土地利用率极低，沉井式立体停车设备正是针对这类高密度停车需求场景开发的解决方案，这类设备可充分利用地下竖向空间，在不占用过多地面通行面积的前提下，实现单井位多车位的车辆存取，尤其适配建筑退距不足、地面硬化完成后无法扩建平面车位的建成区域。

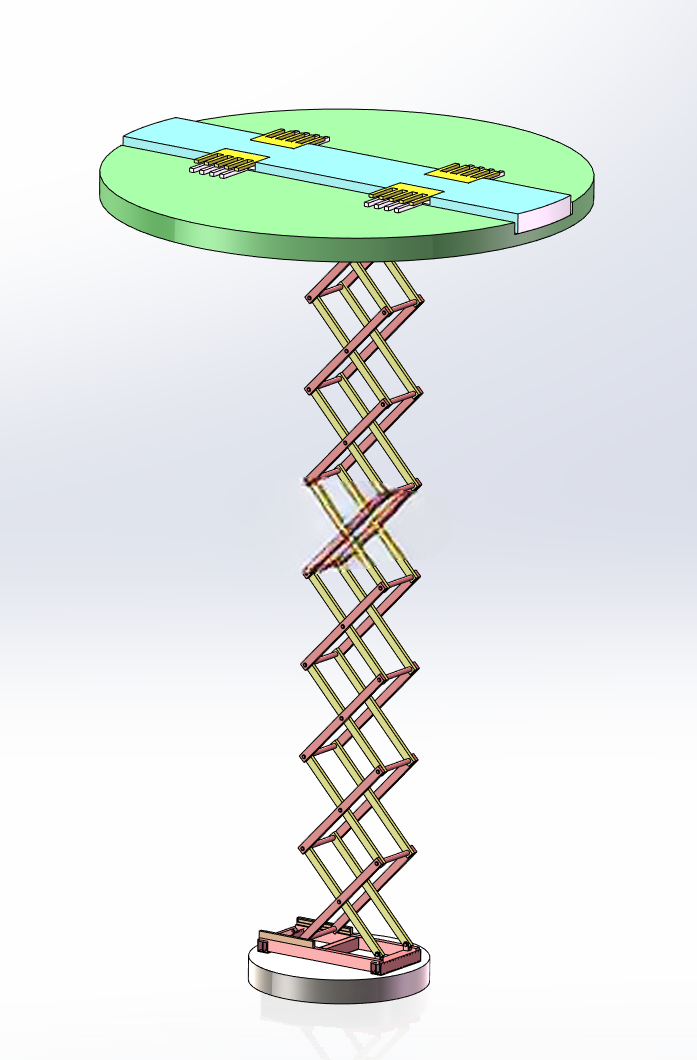

　　这套沉井式立体车库的核心承载升降单元采用多组交叉剪叉臂结构，区别于传统钢丝绳提升、链条牵引的地下车库结构，剪叉式升降的刚性支撑特性更好，承载过程中平台偏摆量更小，不需要额外设置多组导向立柱来约束平台运行轨迹，能有效缩小沉井的截面开挖尺寸，降低土建施工的成本与难度。顶部承载平台采用圆形平板结构，边缘做了倒角过渡处理，平台表面预留了车辆轮胎停靠的定位区域，对应位置嵌入了防滑承载条，避免车辆停驻后出现滑移，平台侧边设置了与地面齐平的封边结构，当平台升至地面标高时，封边可完全覆盖沉井与平台的间隙，防止杂物掉落井内，同时避免行人、车辆通行时出现卡绊风险。

　　设计阶段首先要明确设备的安装边界，沉井的内径需要比升降平台的外径单边预留不小于150mm的安装检修间隙，井壁需要做防水处理，底部设置集水坑与排水设施，避免井内积水侵蚀剪叉臂的铰接销轴与驱动部件。剪叉臂组采用多层X型交叉铰接结构，每层剪叉臂的臂长根据升降行程做等比例匹配，铰接点处采用自润滑轴承配合销轴连接，减少长期往复升降过程中的磨损量，臂体采用矩形型钢焊接成型，焊接后做整体去应力处理，避免承载后出现结构变形导致升降卡滞。驱动单元布置在剪叉组的底部基座位置，基座采用圆形钢板焊接结构，通过地脚螺栓与沉井底部的混凝土基础固定，基座表面设置了剪叉臂的下铰接座与驱动部件安装位，驱动部件的推力输出点匹配剪叉臂的受力角度，确保升降过程中推力平稳，避免出现死点位置。

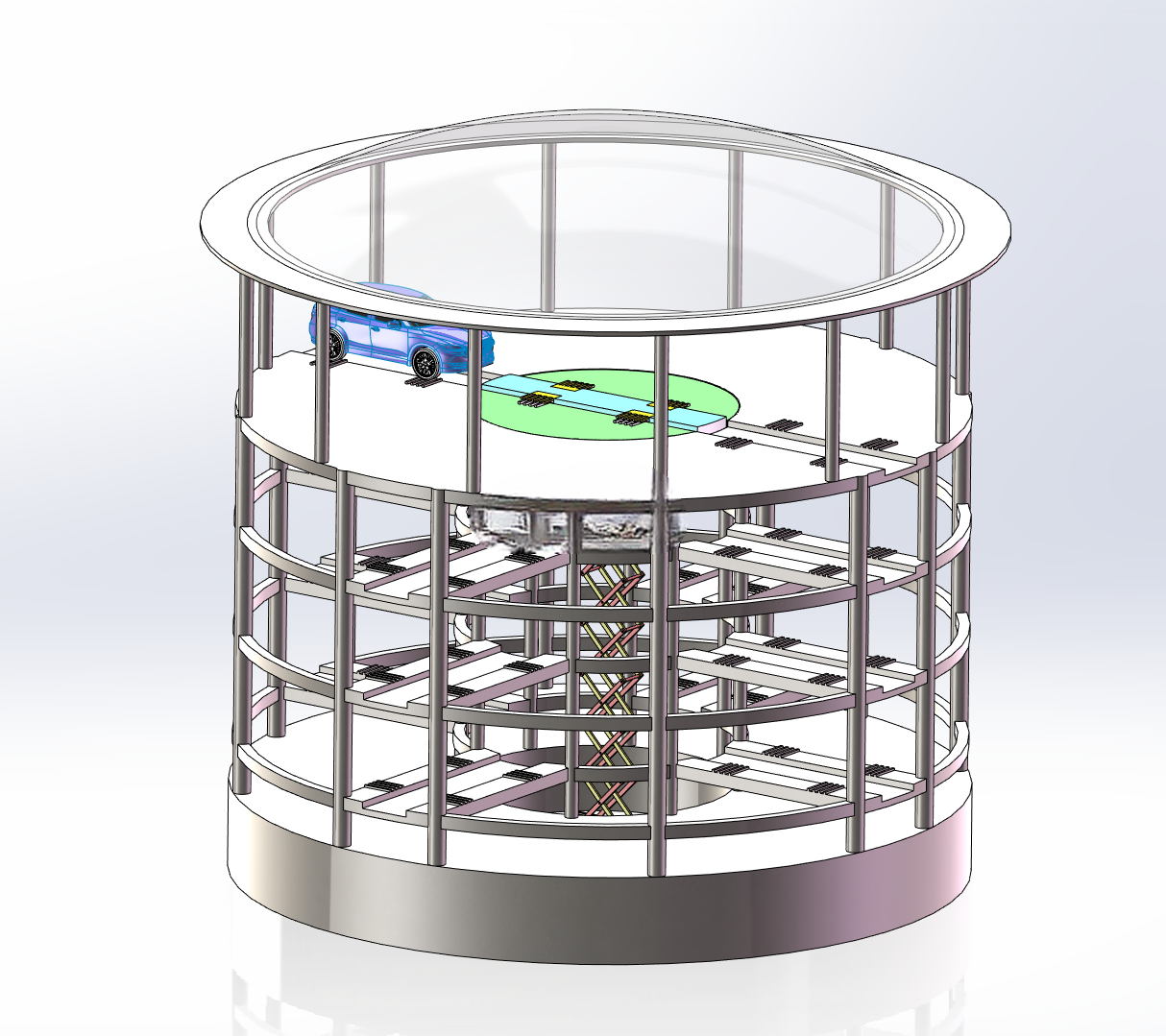

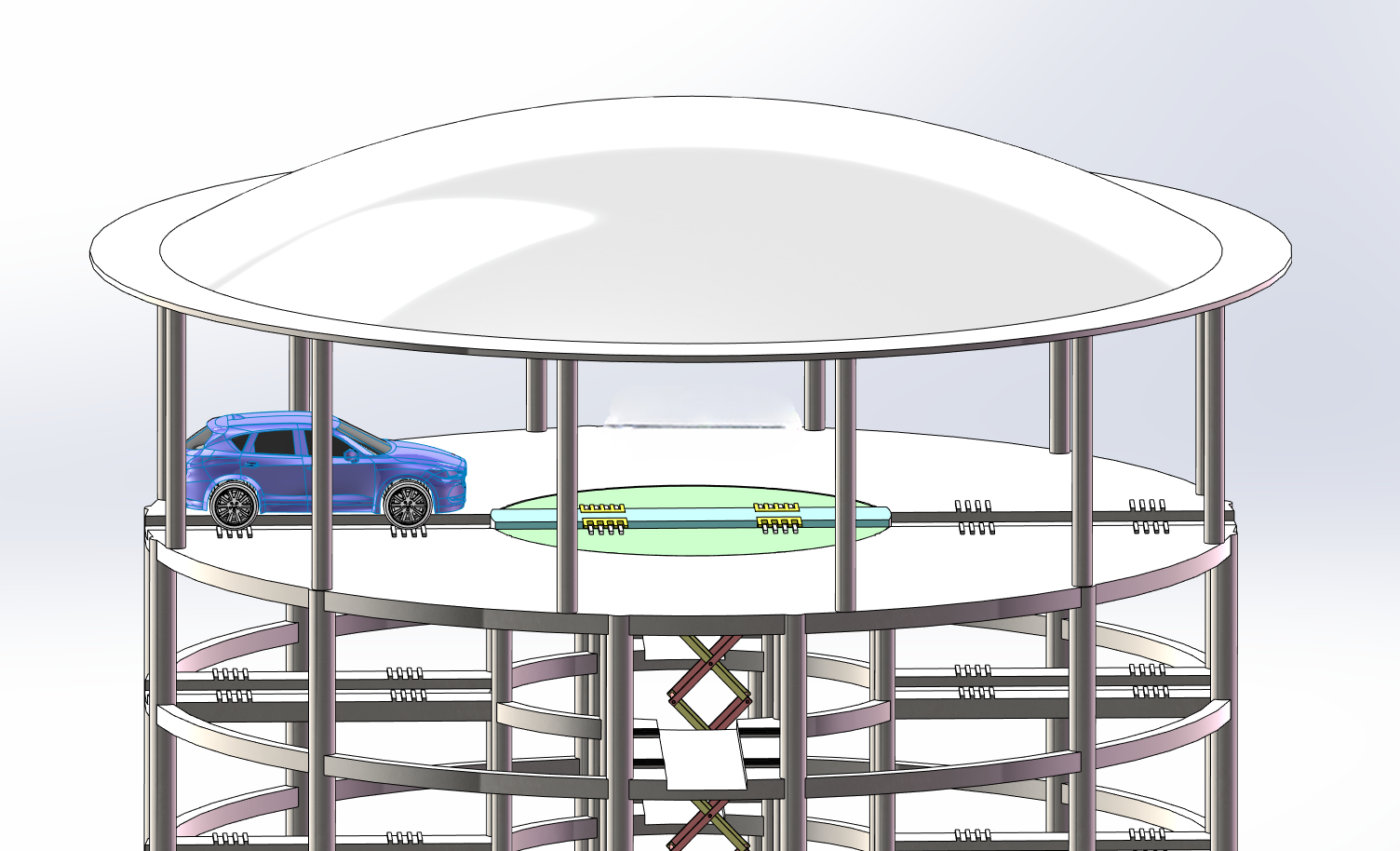

　　实际运行过程中，当需要存取地下层车辆时，顶部平台承载地面层车辆随剪叉组同步下降至对应层标高，待目标车位的存取动作完成后，平台回升至地面标高与地面齐平，不影响地面正常通行。整套结构的受力传递路径清晰，车辆载荷通过顶部平台均匀传递到各层剪叉臂的铰接点，最终通过底部基座传导到沉井基础，相比悬臂式、导轨式的地下停车结构，剪叉结构的抗偏载能力更强，即使车辆停驻时存在一定的位置偏差，也不会出现结构卡阻或者局部应力集中的问题。

　　建模过程中需要重点验证剪叉臂在全升、全降两个极限位置的干涉情况，尤其是每层臂体交叉位置的间隙，以及驱动部件伸缩过程中与臂体、基座的安全距离，同时要核算平台在额定载荷下的挠度变形量，确保平台满载时边缘的下沉量不超过允许范围，避免平台升至地面时与井沿出现高度差。另外，剪叉臂的铰接点同轴度需要在建模时做公差匹配分析，避免加工装配后出现臂体扭曲，导致升降阻力增大、部件磨损加快。顶部平台的防滑条安装槽深度、封边的突出尺寸都需要结合土建施工的误差范围做冗余设计，确保现场安装时可以通过调整垫片补偿土建的标高误差，保证平台与地面的平齐度。
