机柜内置式简易搭扣门锁结构设计

　　在工业机柜、小型电控箱、桌面级设备防护舱的结构设计中，柜门的闭合锁止结构往往是容易被忽略但直接影响设备运维体验的细节，很多外露式锁具不仅破坏柜体外观整体性，在狭小安装空间内还容易与周边走线、内置模块产生干涉，这款内置安装的搭扣式门锁，正是针对这类紧凑安装场景开发的闭合锁止方案。

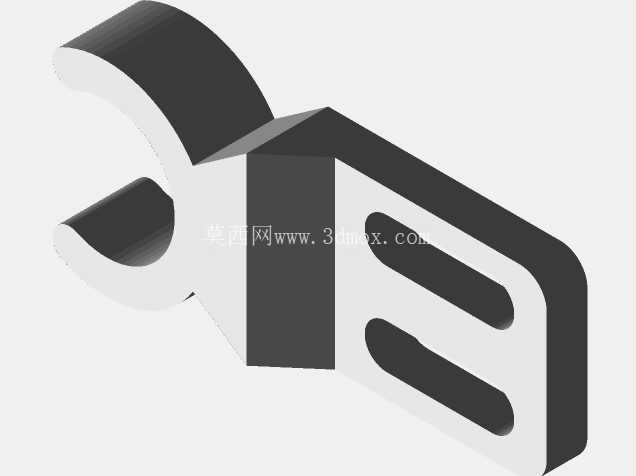

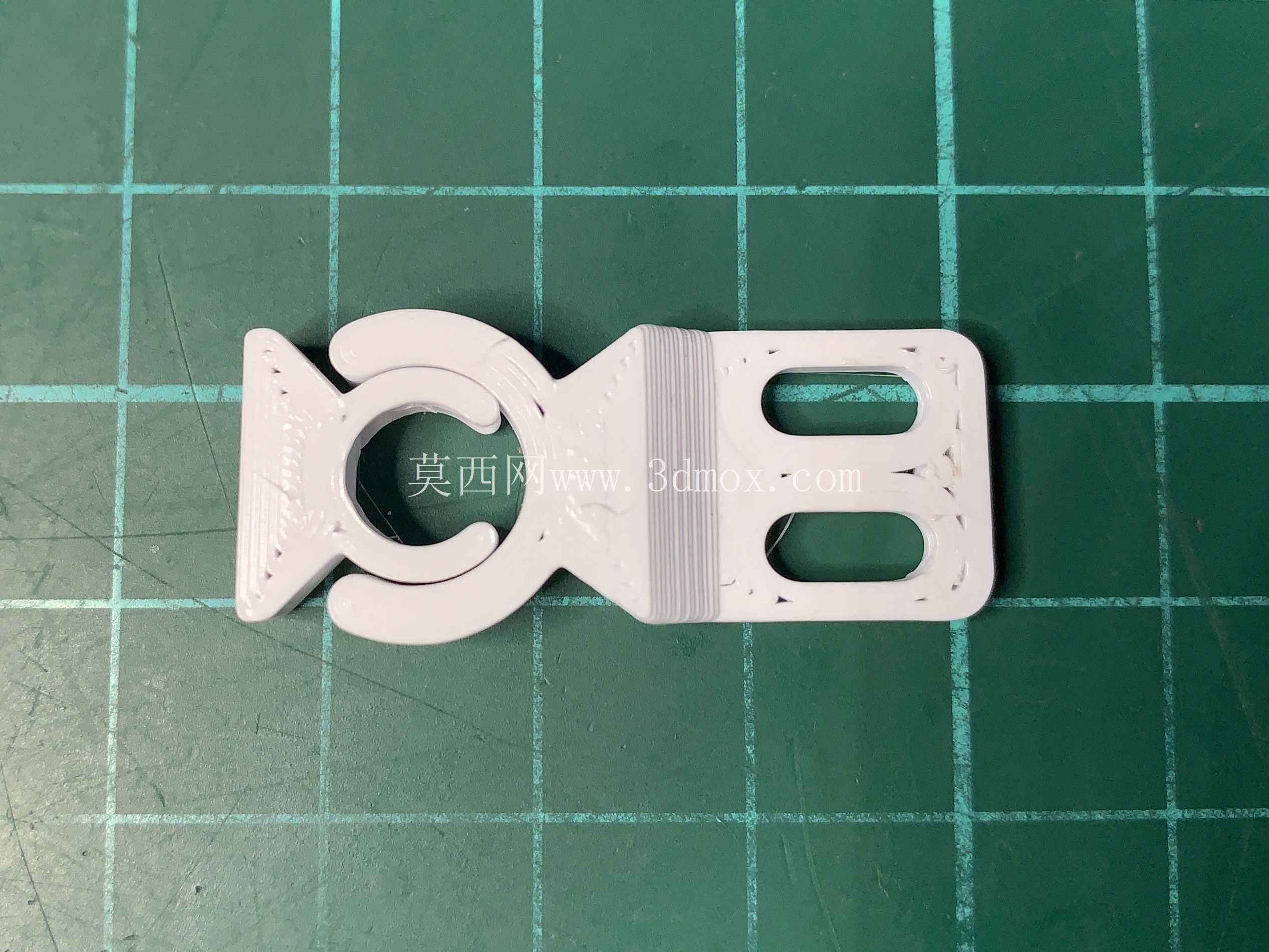

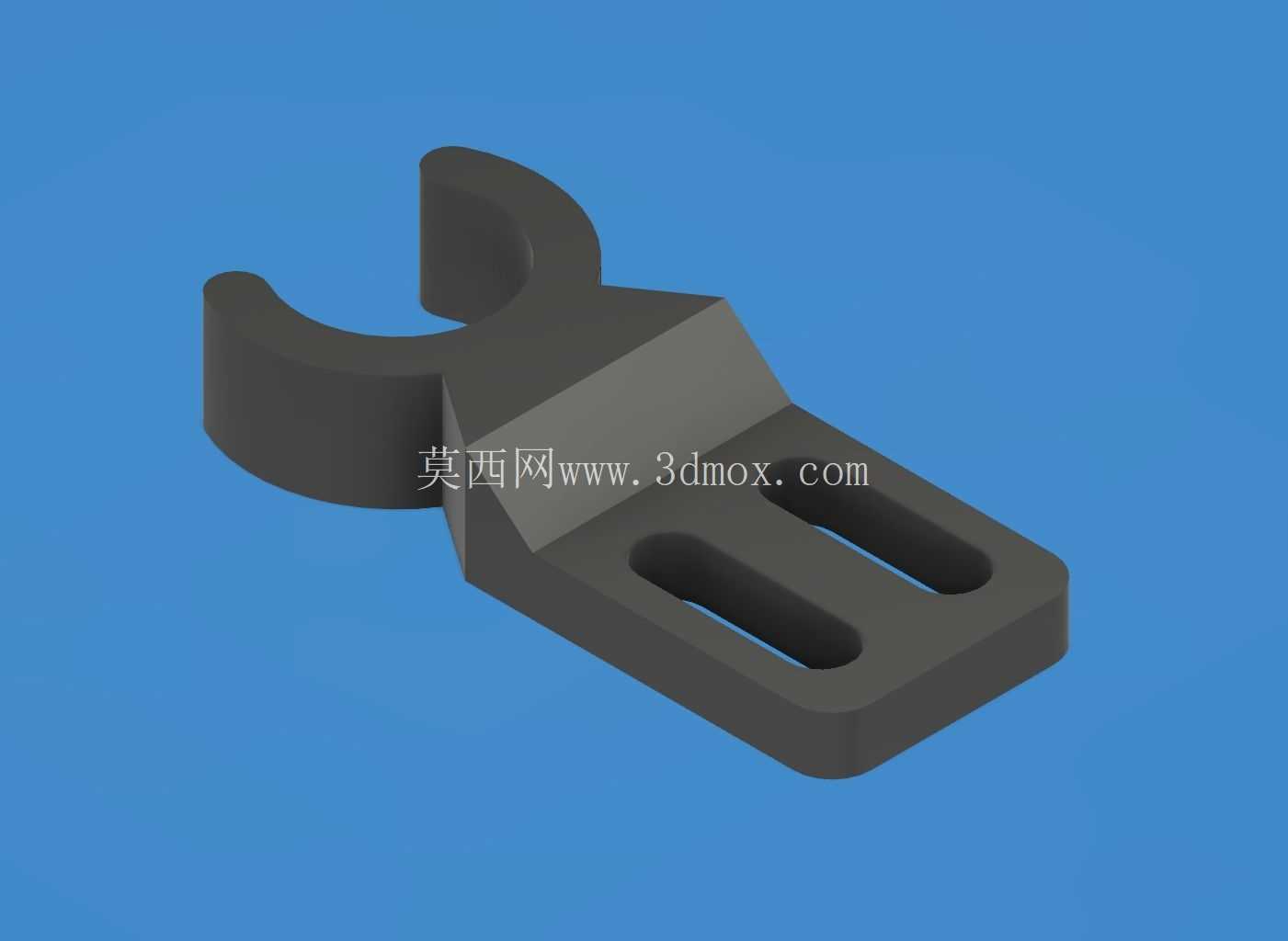

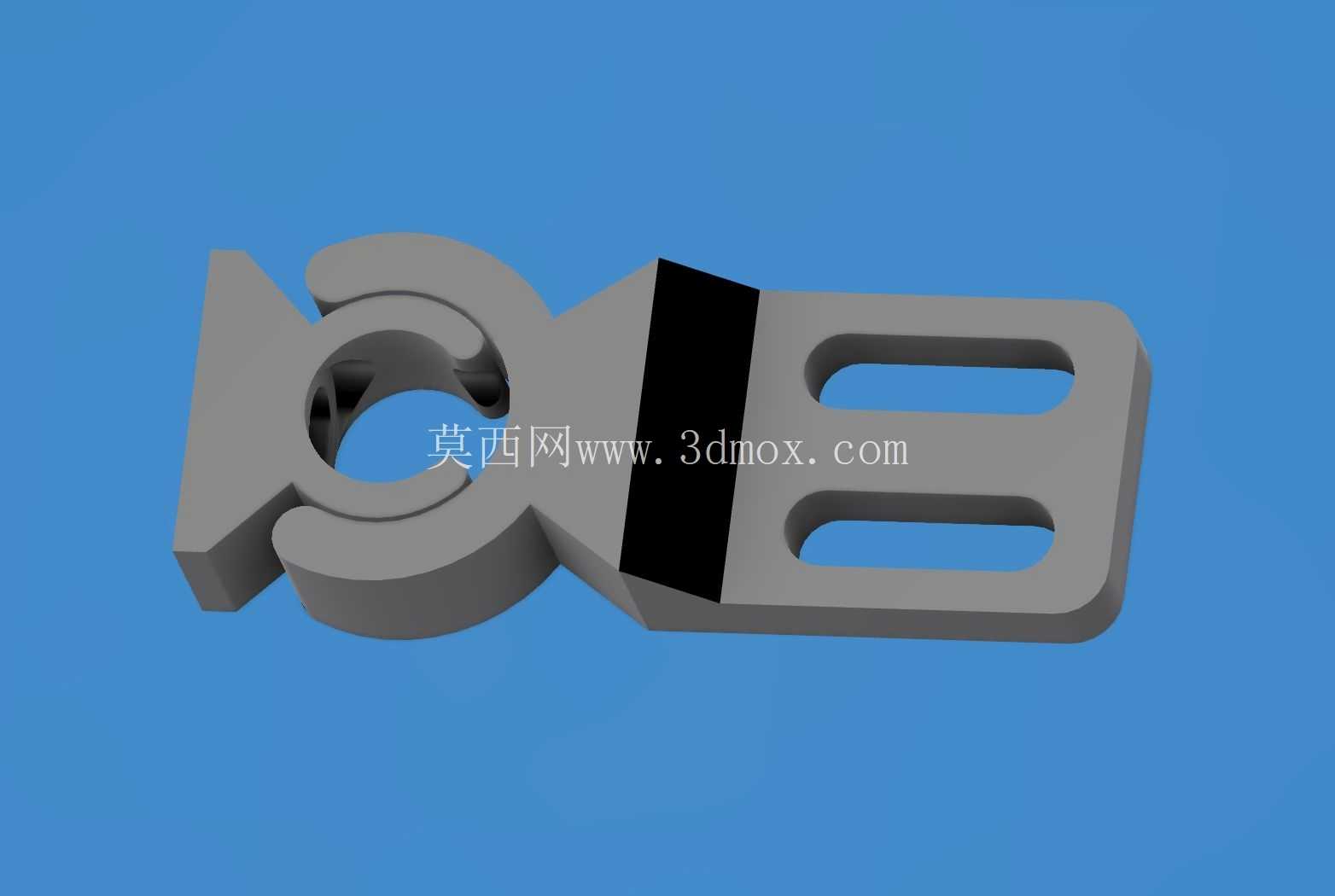

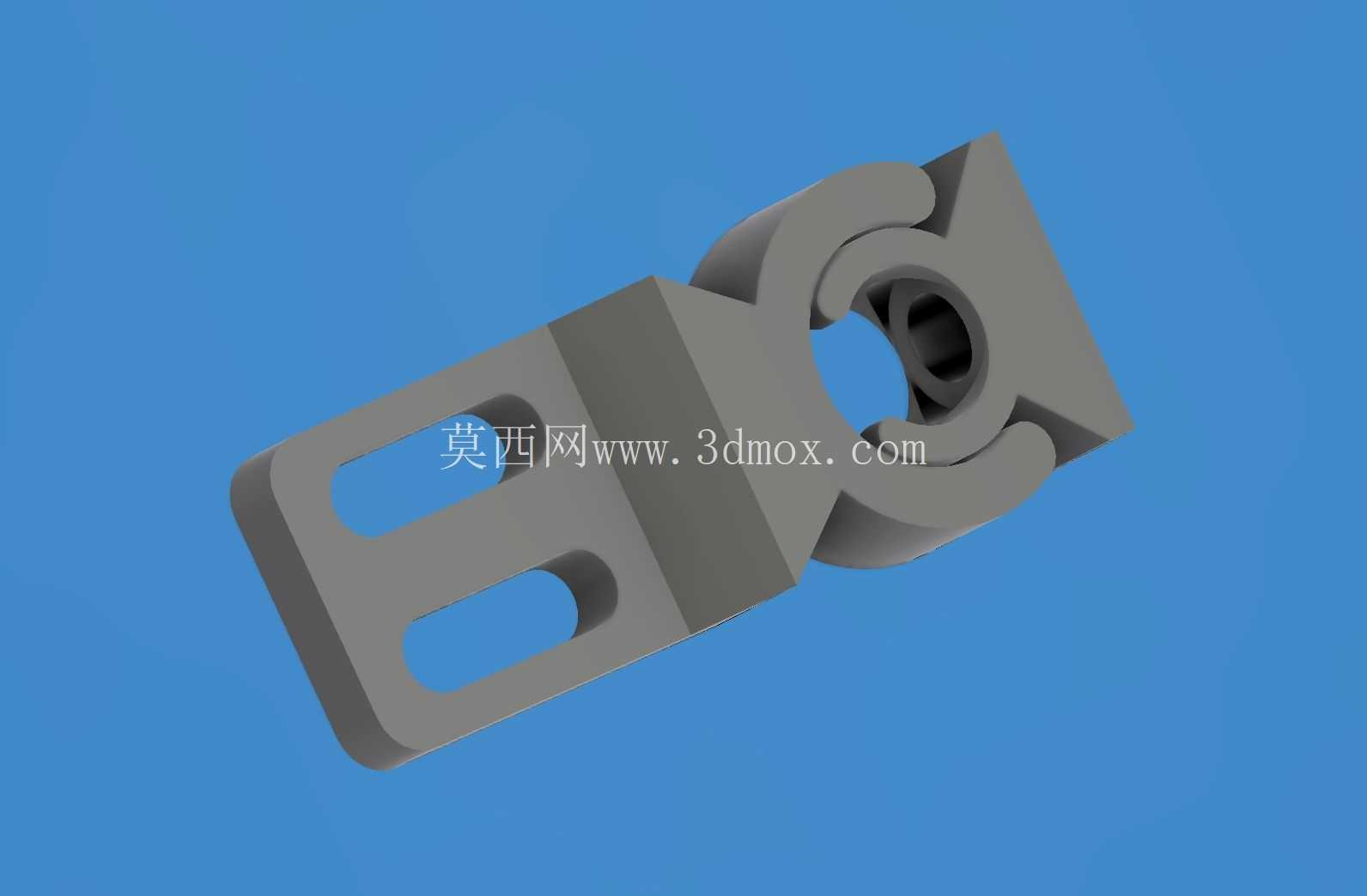

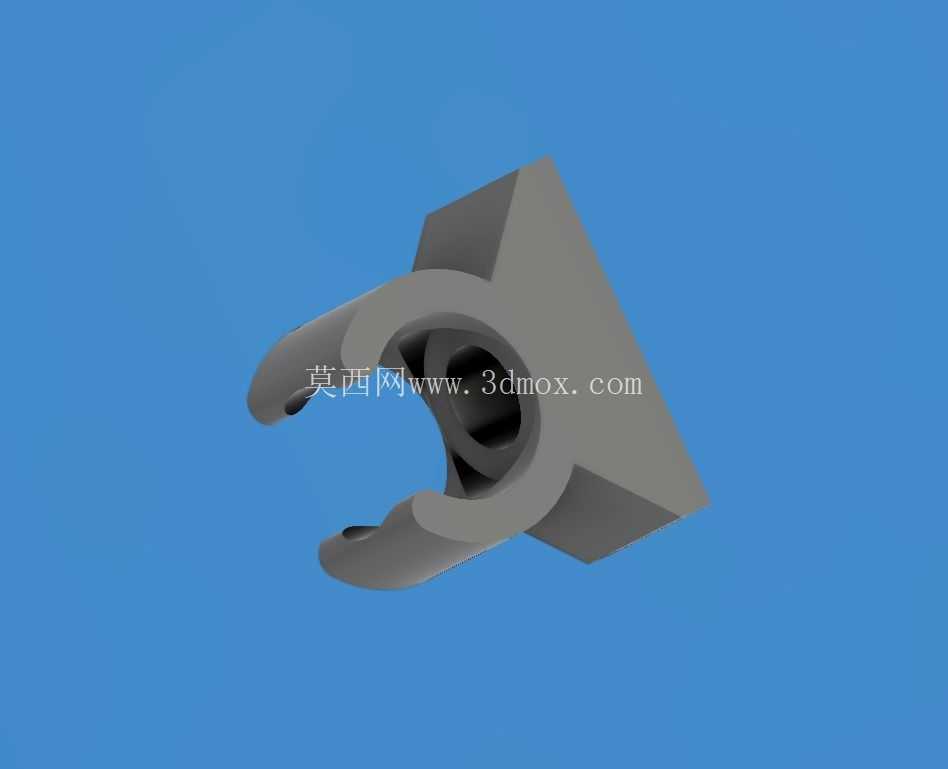

　　这款锁具采用母钩+公扣的配合形式，整体为扁平式结构，安装后完全隐藏在机柜内部，不会在柜体外部形成突出结构，既避免了外部磕碰造成的锁具损坏，也能让机柜外表面保持整洁统一，适合对外观一致性有要求的桌面测试设备、小型工控机箱、3D打印设备防护舱使用。母钩部分设置两个3mm直径的螺丝安装孔，安装孔位做了11mm的加长槽型设计，允许安装时存在一定的横向调整余量，不需要在前期柜体加工时做到极高的孔位精度，就能让公扣与母钩顺利对位扣合，大幅降低了柜体钣金或者塑料件的加工精度要求，也能抵消长期使用后柜门轻微变形带来的对位偏差，避免出现锁扣扣不上、卡滞的问题。

　　锁具的整体外轮廓尺寸控制在13.5mm×27mm×6.3mm，属于极小尺寸的内置锁具，不会占用机柜内部过多的安装空间，哪怕是内部空间紧张的小型电控盒、嵌入式设备舱，也能找到合适的安装位置。锁止配合的有效直径为9.6mm，扣合后能提供足够的抱紧力，保证柜门在设备移动、轻微振动的场景下不会意外松脱，同时扣合与解锁的力度适中，不需要借助工具，徒手就能完成操作，日常运维时开关柜门十分便捷。

　　公扣部分通过3.5mm×15mm的螺钉固定在柜门侧，安装时只需要保证公扣的锁止圆心与母钩的锁止圆心对齐即可，不需要复杂的对位调试，母钩固定在柜体框架侧，安装时可以通过加长安装孔微调前后位置，调整到合适的扣合预紧力后再锁紧固定螺丝即可，整个安装过程不需要专用工装，普通运维人员就能完成装配。锁具的扣合面做了圆弧过渡处理，扣合过程中不会出现尖锐边角刮擦的问题，长期反复开合也不会因为应力集中出现结构断裂。

　　从结构强度角度考虑，这款锁具的受力部位做了局部加厚处理，扣合状态下的受力路径经过优化，日常使用中频繁开合也不会出现塑性变形，适合需要经常开关柜门进行调试、接线的设备使用。锁具整体没有细小的零散零件，安装完成后不会出现零件脱落掉入设备内部造成电路短路的风险，对于电气类机柜来说这点尤为重要。不同于传统的旋转式柜锁，这款搭扣锁不需要在柜门上开孔安装锁芯，只需要在柜门和柜体的对应平面上用螺丝固定即可，对于塑料材质的机柜、3D打印制作的定制设备舱来说，不需要做复杂的开孔、沉台加工，直接通过自攻螺丝就能完成固定，大幅简化了柜体的加工流程。

　　在实际选型使用时，需要注意安装边界的预留：母钩安装位置需要预留至少15mm的横向操作空间，方便扣合与解锁操作，公扣与母钩的安装面需要保持在同一平面，高度差不能超过1mm，否则会出现扣合过紧或者无法锁止的问题。这款锁具适合用在柜门重量不超过5kg、没有高密封要求的小型机柜、设备舱上，对于需要高防护等级、承重较大的大型机柜，可以作为副锁配合主锁使用，提升柜门闭合的可靠性，避免柜门长期使用出现翘边、缝隙不均的问题。

　　不同于市面上常见的金属搭扣锁，这款轻量化的锁具重量极轻，不会给柜门增加额外的负重，对于塑料柜门、薄钣金柜门来说非常友好，不会因为锁具自重导致柜门下垂变形。锁具的扣合状态下没有外露的卡扣结构，不会勾挂柜内的线材、标签等杂物，避免因为杂物卡滞导致锁具无法正常解锁。在做定制化设备结构设计时，这款锁具的安装孔位可以直接复用，不需要重新设计锁止结构，能大幅缩短结构开发周期，对于小批量定制的设备来说，能有效降低结构件的开发成本。
