这套间歇传动结构的核心是通过带凸锁止弧的主动拨盘与带径向槽的从动槽轮配合,实现周期性的间歇转位动作,这类结构最早被应用在需要固定节拍送料的轻工装配工位上,比如小零件冲压工序的工位切换、包装线的盒体步进输送,相比棘轮传动,它的传动冲击更小,停位精度更稳定,在中低速节拍的自动化工位里应用十分广泛。

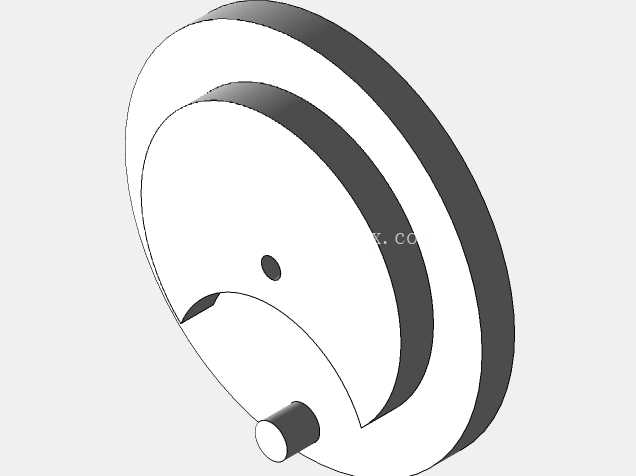

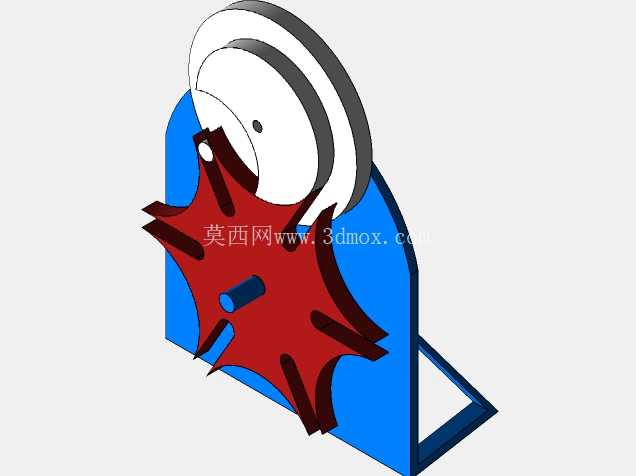

从结构布局来看,主动轴上叠装的两个带轮分别对应不同的传动输入比,可根据工位节拍需求匹配不同的输入转速,不需要额外加装减速级就能调整单次转位的时间间隔。主动拨盘的圆柱销在进入槽轮径向槽时,会带动槽轮转过固定角度,当圆柱销脱离径向槽后,拨盘上的内凹锁止弧会和槽轮的外凸锁止弧完全贴合,此时槽轮被完全锁止,不会因为工位负载的惯性出现窜动,保证停位阶段的加工或装配动作稳定。

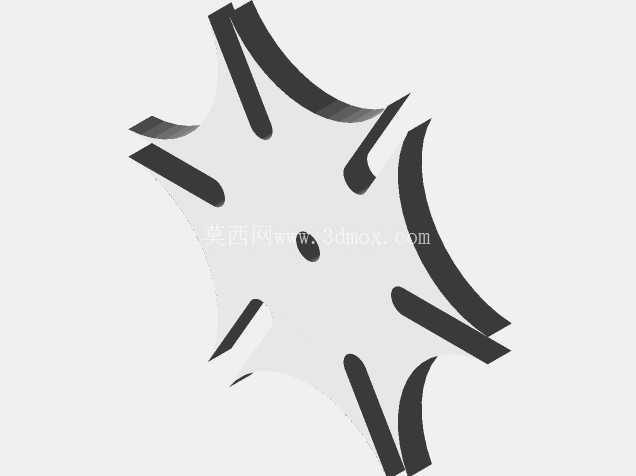

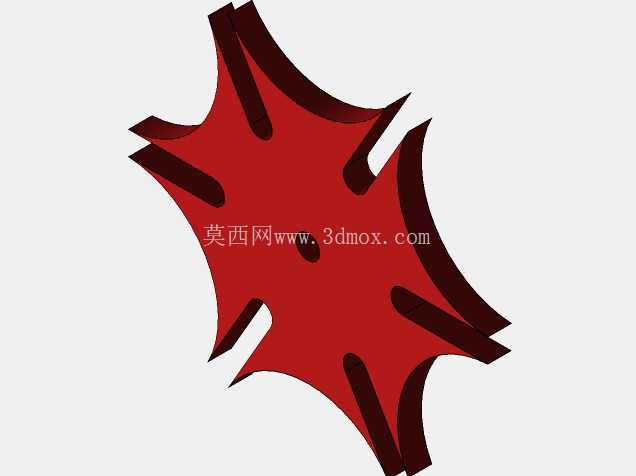

设计这套结构时,首先要确定槽轮的槽数,常规工况下6槽结构的动停比适配性最强,既不会因为槽数过少导致传动角过小、拨销受力过大,也不会因为槽数过多导致锁止弧长度不足、停位稳定性下降。拨盘的回转中心与槽轮回转中心的中心距需要严格匹配拨销的回转半径,保证拨销进入和脱离径向槽时,运动方向与槽的径向方向完全相切,避免出现刚性冲击,这也是这类间歇机构设计时最核心的尺寸约束,一旦中心距出现偏差,轻则出现传动卡滞,重则会导致拨销或槽轮齿面的快速磨损。

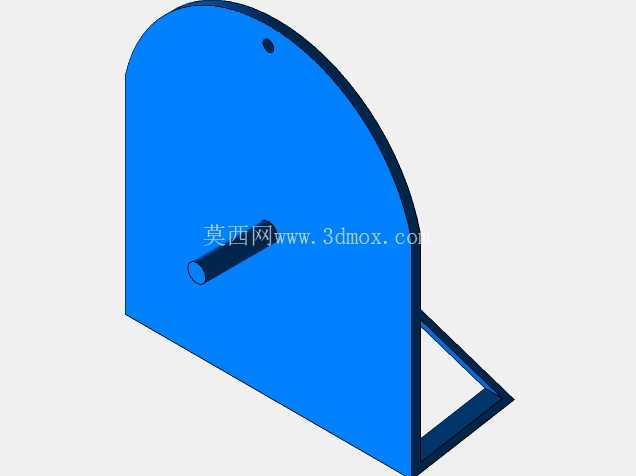

安装边界上,整个机构的支撑采用立式折弯板架结构,底部带三角加强筋的安装脚可直接通过螺栓固定在设备台面上,不需要额外设计安装基座。主动轴和从动轴的轴承位都预留了标准深沟球轴承的安装台阶,轴端的挡圈槽可直接安装轴用挡圈实现轴向定位,装配时不需要额外加工定制定位零件。槽轮的输出轴端可直接安装转盘、摆臂或者输送辊轮,输出端的连接尺寸采用标准平键连接,可适配多数常规自动化工位的执行件安装需求。
实际应用中,这类结构不需要额外的控制系统就能实现固定节拍的间歇动作,相比伺服电机搭配减速机的间歇驱动方案,成本更低,可靠性更高,在不需要频繁调整节拍的固定工序里,维护成本几乎可以忽略。设计时特意将两个带轮叠装在主动轴上,可通过切换传动皮带的挂载位置,实现两种不同的输入转速,适配两种不同的工位节拍,不需要更换拨盘或槽轮就能完成小范围的工艺调整。锁止弧的配合面做了轻微的间隙预留,既保证锁止时不会出现晃动,也避免长期运转后因为热胀冷缩出现锁止面的卡滞磨损。槽轮的径向槽边缘做了小倒角处理,拨销进入槽口时能顺利导入,减少装配时的对中难度,即使安装时存在微小的同轴度偏差,也能正常运转,降低了现场装配的精度要求。整个机构的外露传动部分没有尖锐凸起,所有轮盘的边缘都做了圆角处理,避免车间调试时出现磕碰安全问题。
