多层分级物料筛分振动设备结构设计

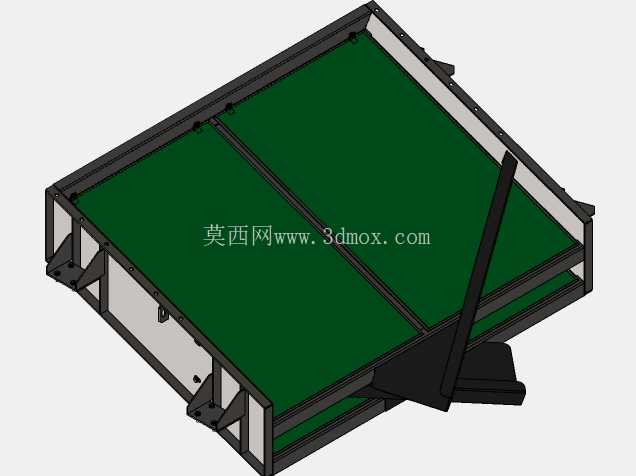

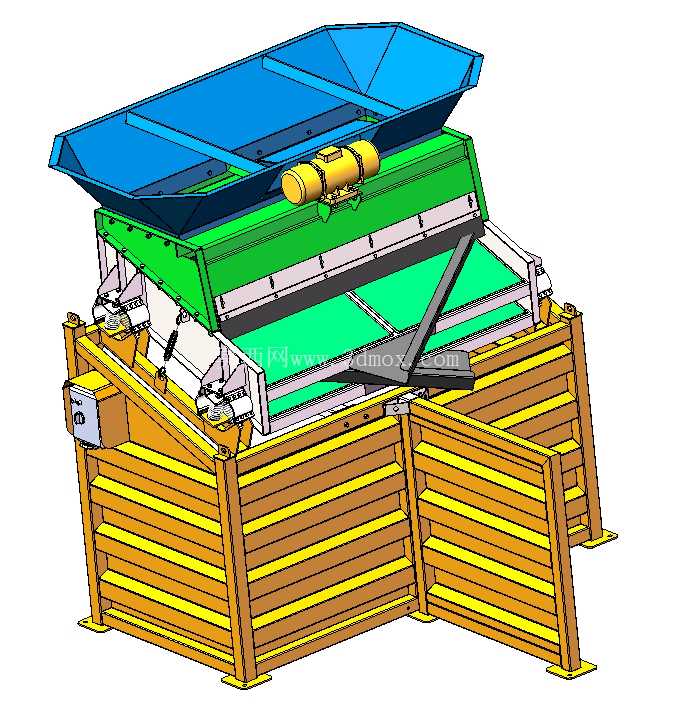

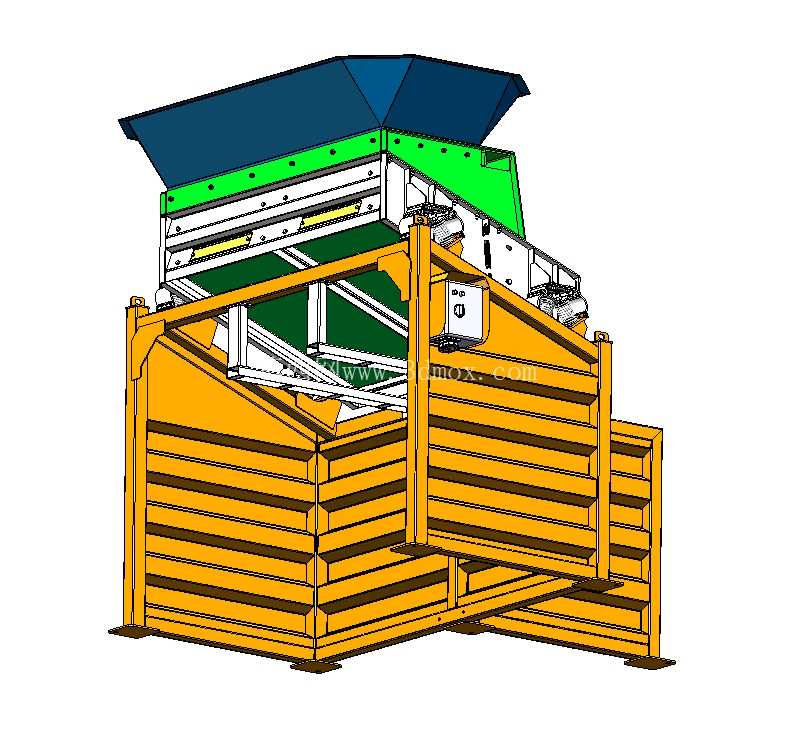

　　设备上部设置大容积受料斗，受料斗采用倾斜导料结构，进料端宽、出料端窄，能够承接上游输送设备给到的大流量散料，避免物料直接冲击筛面造成筛网过早磨损，同时引导物料均匀铺展到第一层筛面的进料端，保证整个筛面的宽度都能参与筛分作业，不会出现局部物料堆积导致的筛分效率下降问题。筛体部分采用四层筛网分层布置的结构，不同层级的筛网可根据成品料的粒度要求配置对应孔径的筛面，物料进入筛体后，在振动激振力的作用下沿筛面向出料端做连续的抛掷运动，小于筛孔的物料透筛进入下一层筛面继续分级，大于筛孔的物料则沿该层筛面流向对应的出料溜槽，一次作业即可完成四种不同粒度规格物料的分级，省去了多台单级筛串联布置的场地占用与物料转运环节。在矿山、建材、砂石骨料加工、煤炭分选这类散料处理生产环节里，物料粒度分级是决定成品料品质的核心工序，这款四级振动筛分设备，正是针对多粒度级配要求高的连续生产场景开发的专用筛分装备。从现场安装适配的角度看，设备整体采用框架式承力结构，底部为型钢焊接成型的支撑底架，底架预留了与现场预埋基础或钢结构平台连接的固定孔位，安装时可根据生产线进出料的高差要求，调整底架的水平度，保证筛体运行时的动载荷均匀传递到基础结构上，避免长期运行出现结构共振或焊缝疲劳开裂的问题。

　　激振单元采用卧式振动电机作为激振源，安装在筛体上部的承重梁位置，通过调整振动电机两端偏心块的夹角，可灵活调整激振力的大小，适配不同堆密度、不同粒度组成的物料筛分需求，比如筛分砂石类高密度物料时可适当调大激振力保证物料充分松散，筛分粮食、化工颗粒类低密度易破碎物料时可降低激振力减少物料过粉碎。筛体与底部支撑框架之间采用弹性减振元件连接，能够有效吸收筛体运行时产生的高频振动，避免振动传递到支撑结构或周边配套设备上，降低生产现场的振动噪声，同时减少振动对周边设备紧固件的松动影响。

　　筛网部分采用模块化快装结构设计，每一层筛网都通过侧边的张紧机构固定，当筛网出现局部磨损或需要更换筛孔规格时，不需要整体拆解筛体，只需打开对应层级的检修护板，松开张紧装置即可快速完成筛网更换，大幅缩短设备维护的停机时间。设备侧面设置有检修护罩与电气接线盒，护罩可避免筛分过程中粉尘外溢，同时防止运行过程中人员误触运动部件，电气接线盒采用密封结构，适配多尘、潮湿的工业生产现场环境，接线端预留了与现场控制系统连接的接口，可方便接入生产线的集中控制系统，实现进料、筛分、出料环节的连锁启停控制。

　　从出料端的结构设计来看，每一层筛面对应独立的出料溜槽，溜槽采用倾斜导料角度，能够保证筛分后的不同粒度物料顺畅流向对应的出料输送设备，不会出现不同粒级物料混料的问题，溜槽内壁可根据物料的磨琢性选择加装耐磨衬板，延长溜槽的使用寿命。在设备的整体结构设计过程中，充分考虑了不同生产现场的适配性，支撑框架的高度可根据现场出料输送设备的高度进行适配调整，受料斗的进料口尺寸可匹配不同带宽的上游输送设备，筛面的倾角也可根据物料的流动特性在合理范围内调整，对于流动性差、易堵孔的物料，还可在筛网下方加装弹球清网装置，通过弹球的弹跳敲击筛网，减少筛孔堵塞的概率，保证连续筛分作业的稳定性。
