颗粒物料振动冷却筛分设备结构设计

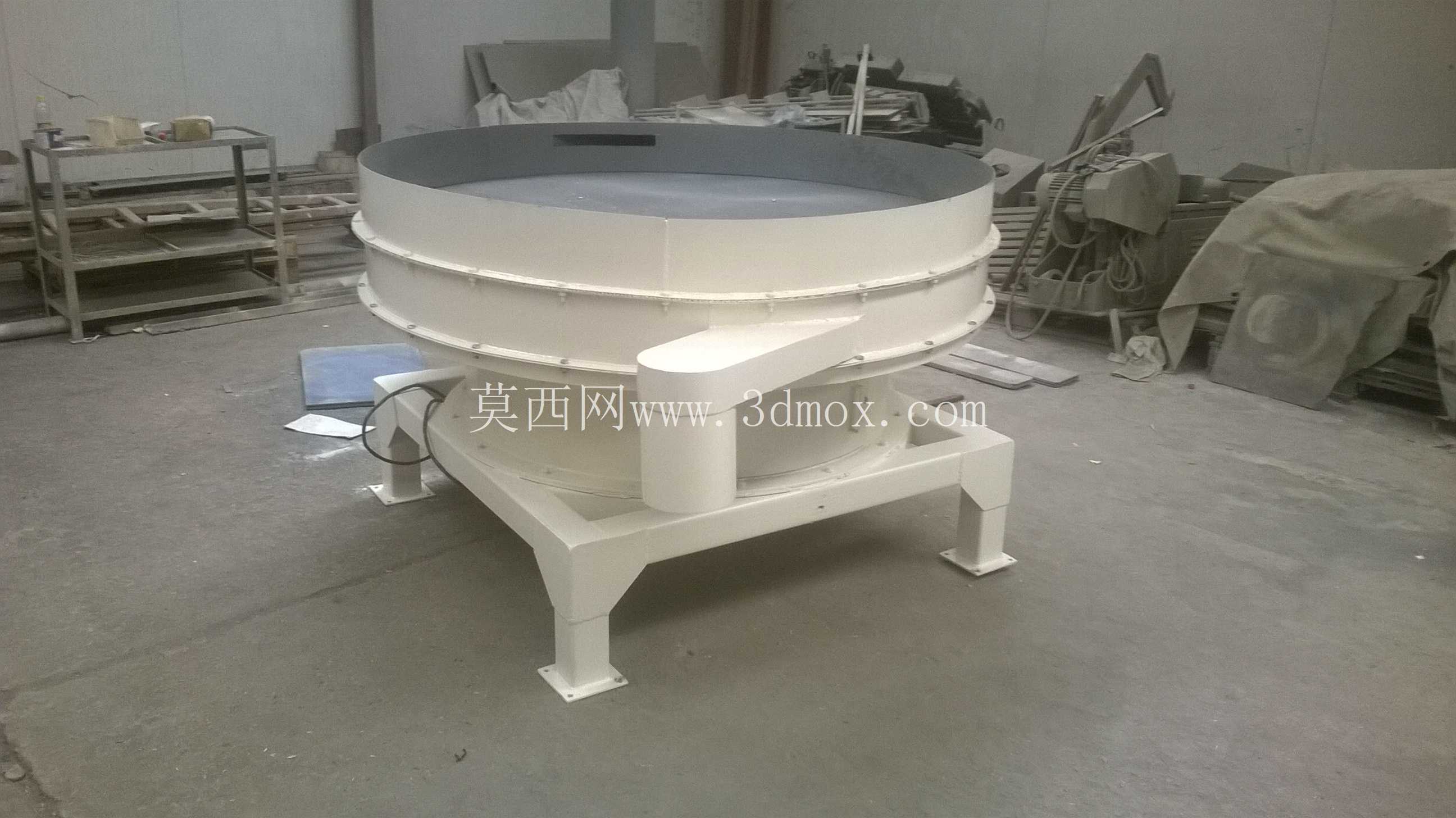

　　在生物质颗粒、饲料加工、塑料造粒等连续化生产场景中，刚完成成型工序的颗粒物料往往携带较高余温，若直接进入包装或仓储环节，易出现结块、闷料、含水率回升等问题，同时高温颗粒在输送过程中还会加速输送带等接触部件的老化，这类工况下，兼具冷却与筛分功能的振动式处理设备是产线衔接的核心单元。这款设备的整体结构采用立式圆筒布局，主体筛筒段通过多组环形法兰拼接而成，法兰间预留密封垫安装槽位，既可以根据处理量需求灵活增减筒段高度调整筛分行程，也能保证设备运行过程中粉尘不会从拼接缝隙溢出，适配不同产能规模的产线改造需求。

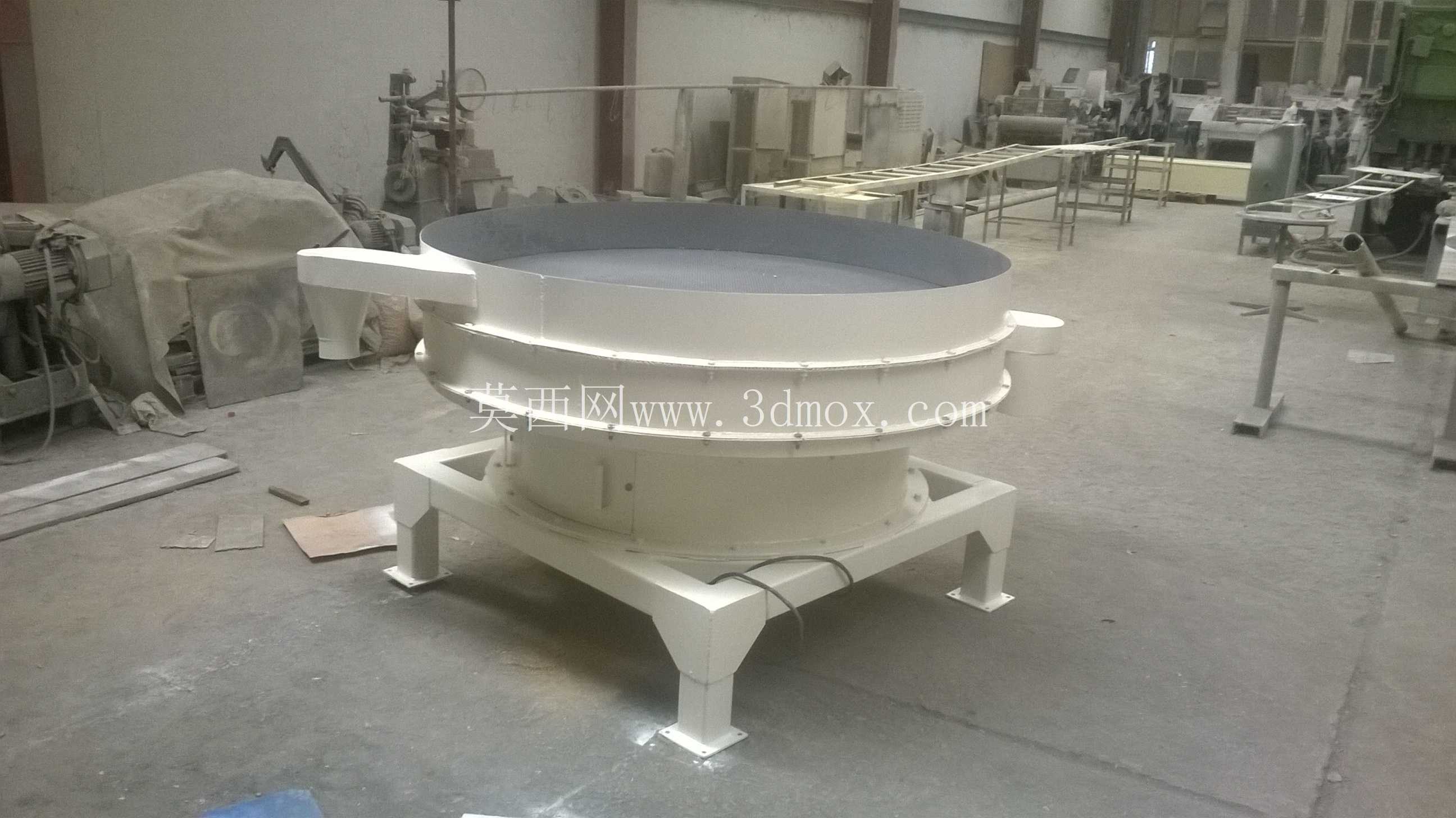

　　设备底部采用四点式支腿结构，每个支腿底部预留地脚螺栓安装孔，安装时需要保证四个支腿的支撑面处于同一水平面上，水平度偏差控制在千分之二以内，避免设备运行时因受力不均产生异常振动或结构疲劳，支腿与主体筛箱之间设置有减振组件，可将设备运行产生的振动载荷与安装基础隔离，减少振动向周边设备或厂房结构传递。设备侧部设置的斜向出料通道采用流线型变截面设计，通道入口与筛网下层的合格物料出料区精准对接，出口段向下倾斜15度，可在振动作用力下让冷却完成的合格颗粒顺畅流出，不会在通道内出现积料堵料问题。设备顶部为敞口进料结构，进料口直径与主体圆筒内径保持一致，可直接对接上游造粒机或挤出机的出料端，不需要额外设置变径接料斗，减少物料下落过程中的散落与冲击。设备的振动驱动单元内置在主体结构下部的支撑腔体内，采用偏心块式振动结构，可通过调整偏心块的夹角改变激振力大小，适配不同堆积密度、不同粒径的颗粒物料处理需求，振动参数调整时需要保证两侧偏心块的夹角完全一致，避免出现横向摆振。筛网采用分层张紧结构，安装时通过周边的张紧螺栓将筛网均匀拉紧，保证筛网在振动过程中保持平整，不会出现局部塌陷导致的物料堆积，筛网孔径可根据待处理颗粒的粒径要求灵活更换，单块筛网的更换作业可在半小时内完成，减少设备停机维护时间。

　　设备的冷却功能通过筛筒段的通风结构实现，运行过程中常温空气可从筛网缝隙穿过物料层，带走颗粒表面的余热，振动过程中物料会在筛面上做均匀的圆周跳跃运动，不仅可以让颗粒与冷却空气充分接触提升换热效率，还能将颗粒中夹带的细粉、碎料通过筛网筛除，实现冷却与分级筛分的双重功能。设备的整体外形尺寸控制紧凑，安装时需要在设备周边预留至少800mm的操作维护空间，方便日常检查减振组件磨损情况、更换筛网以及清理筛下的细粉物料，设备进料口上方需要预留一定的落料高度，避免上游物料直接冲击筛网造成筛网过早损坏。

　　在结构设计过程中，所有与物料接触的部位均采用圆弧过渡处理，不存在直角积料死角，设备内壁打磨光滑，可减少物料在设备内壁的粘附，尤其是处理含水率略高的物料时，不会出现粘壁堵料的问题。支腿的高度经过优化设计，出料口距离地面的高度可直接对接常规的皮带输送机或斗式提升机进料端，不需要额外搭建增高平台，减少产线配套的成本投入。设备运行时的振动方向角经过反复校核，可保证物料在筛面上的行进速度稳定在0.2-0.5m/s区间，既不会因为行进速度过快导致冷却、筛分不充分，也不会因为速度过慢影响整体处理产能。
