直线振动筛分输送设备结构设计

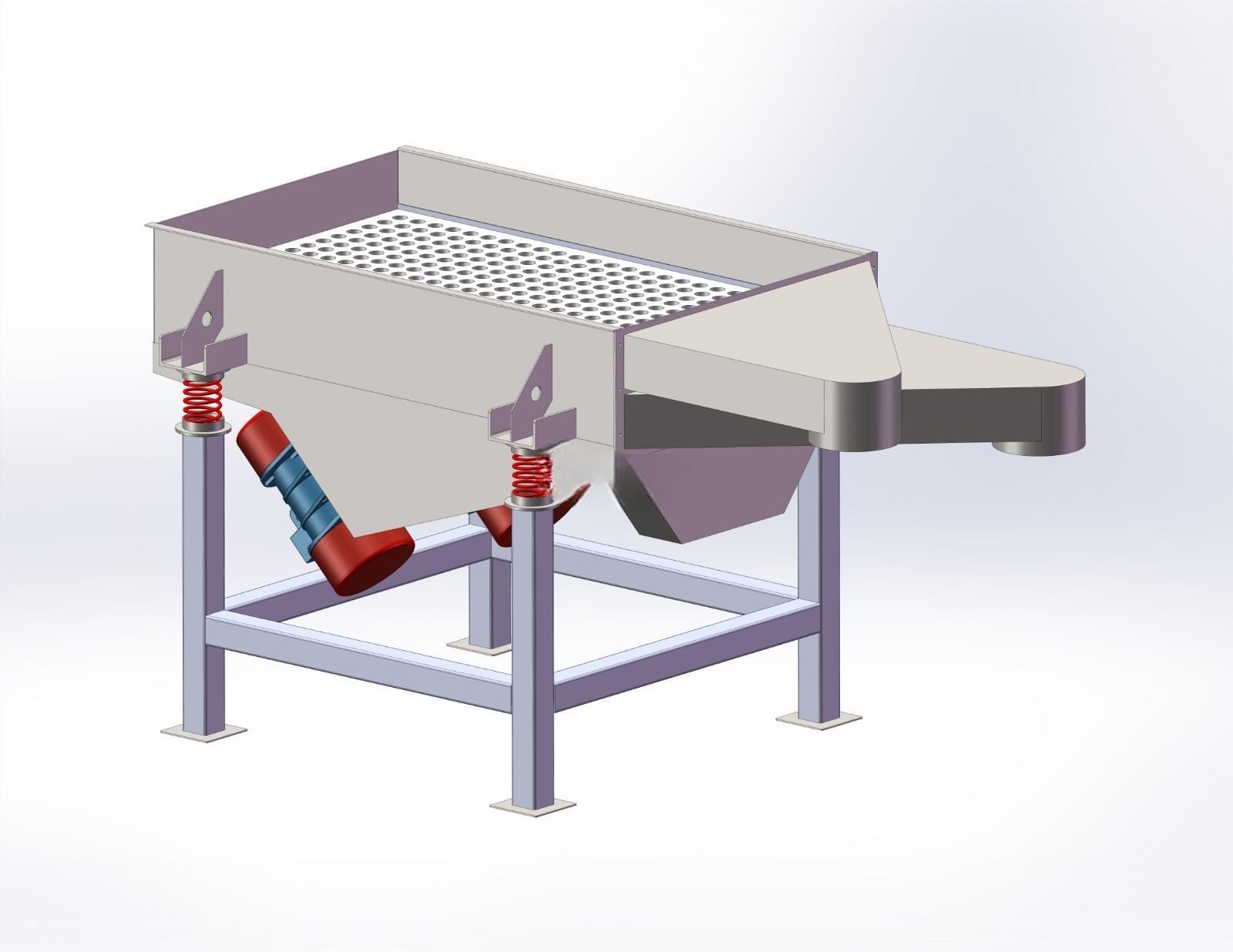

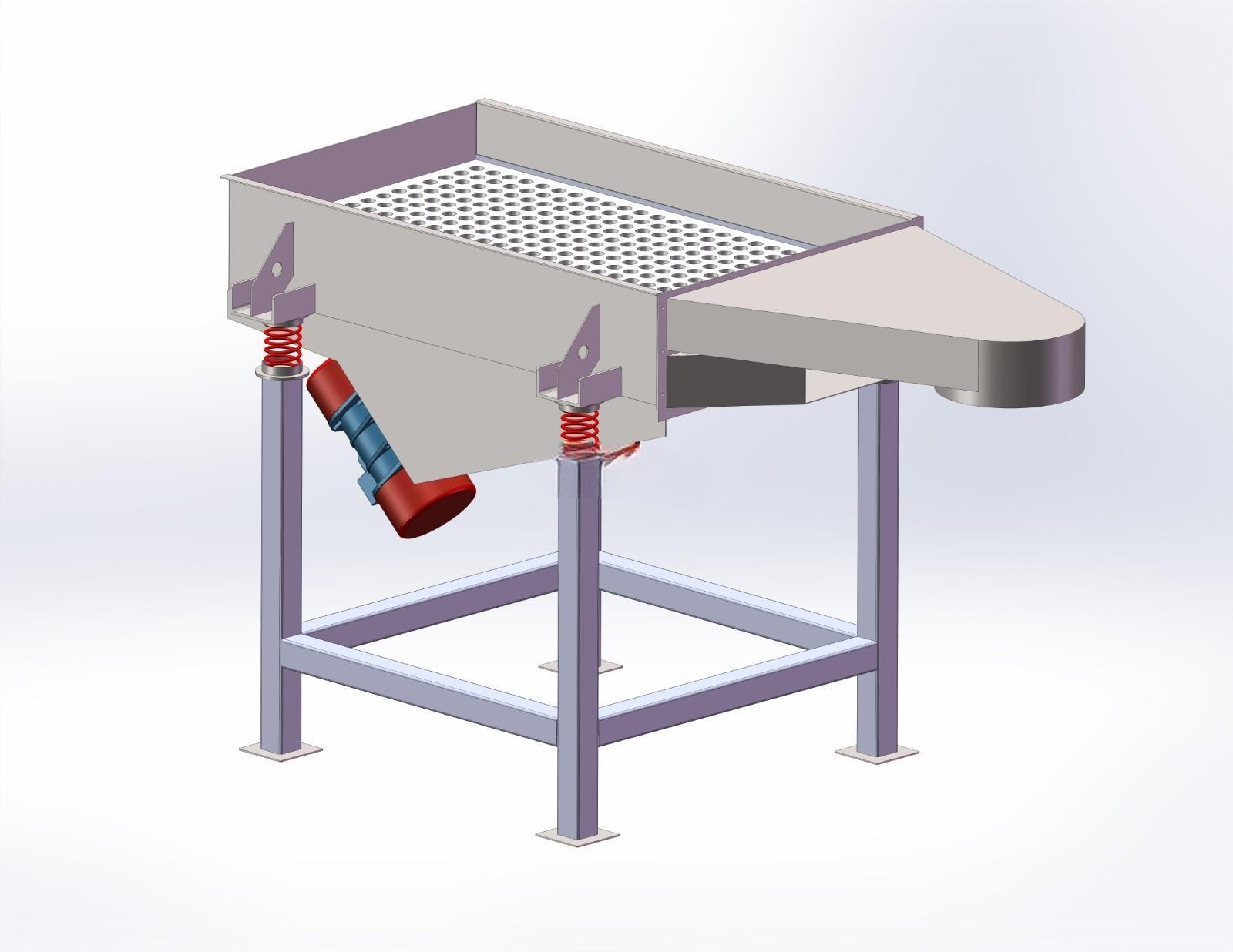

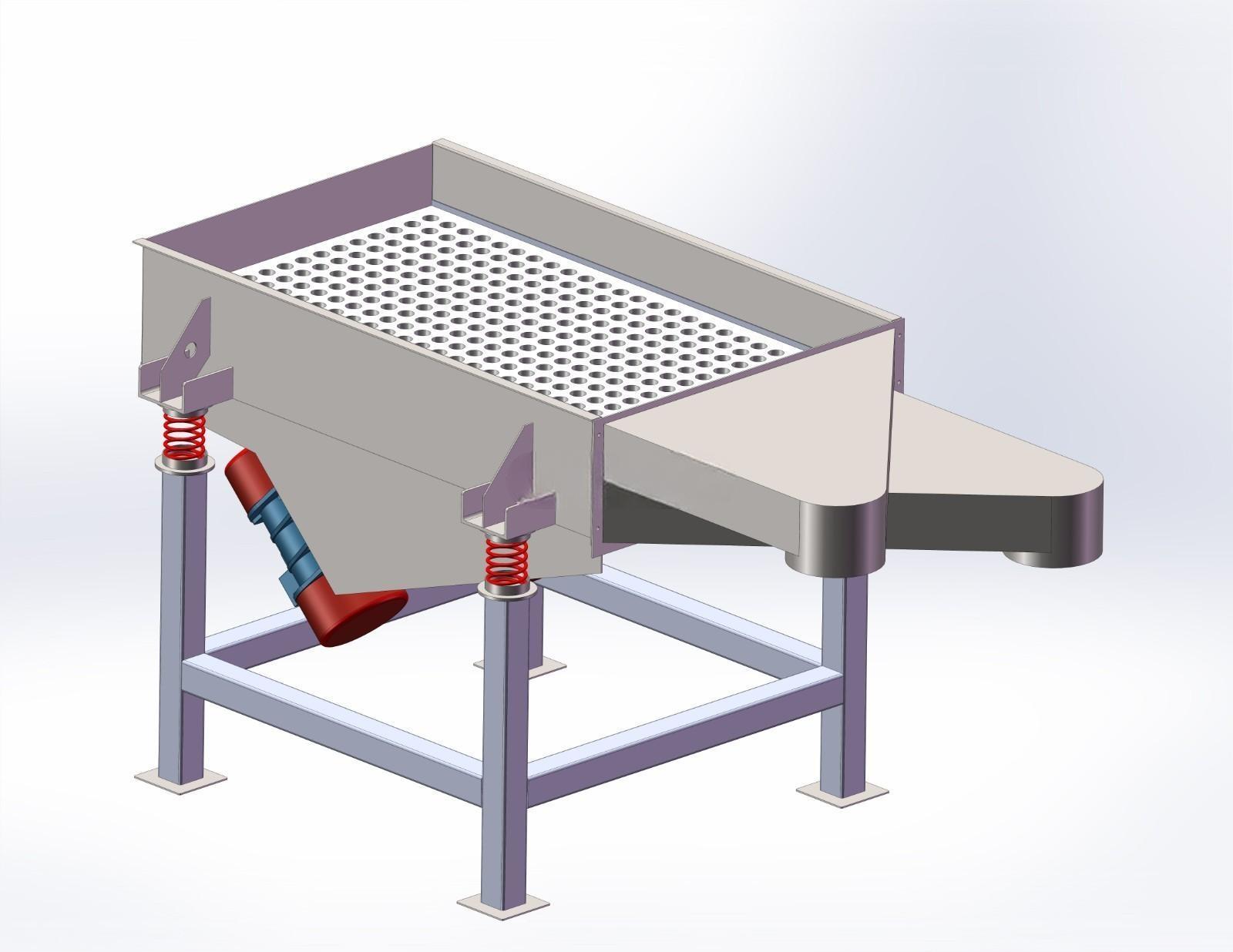

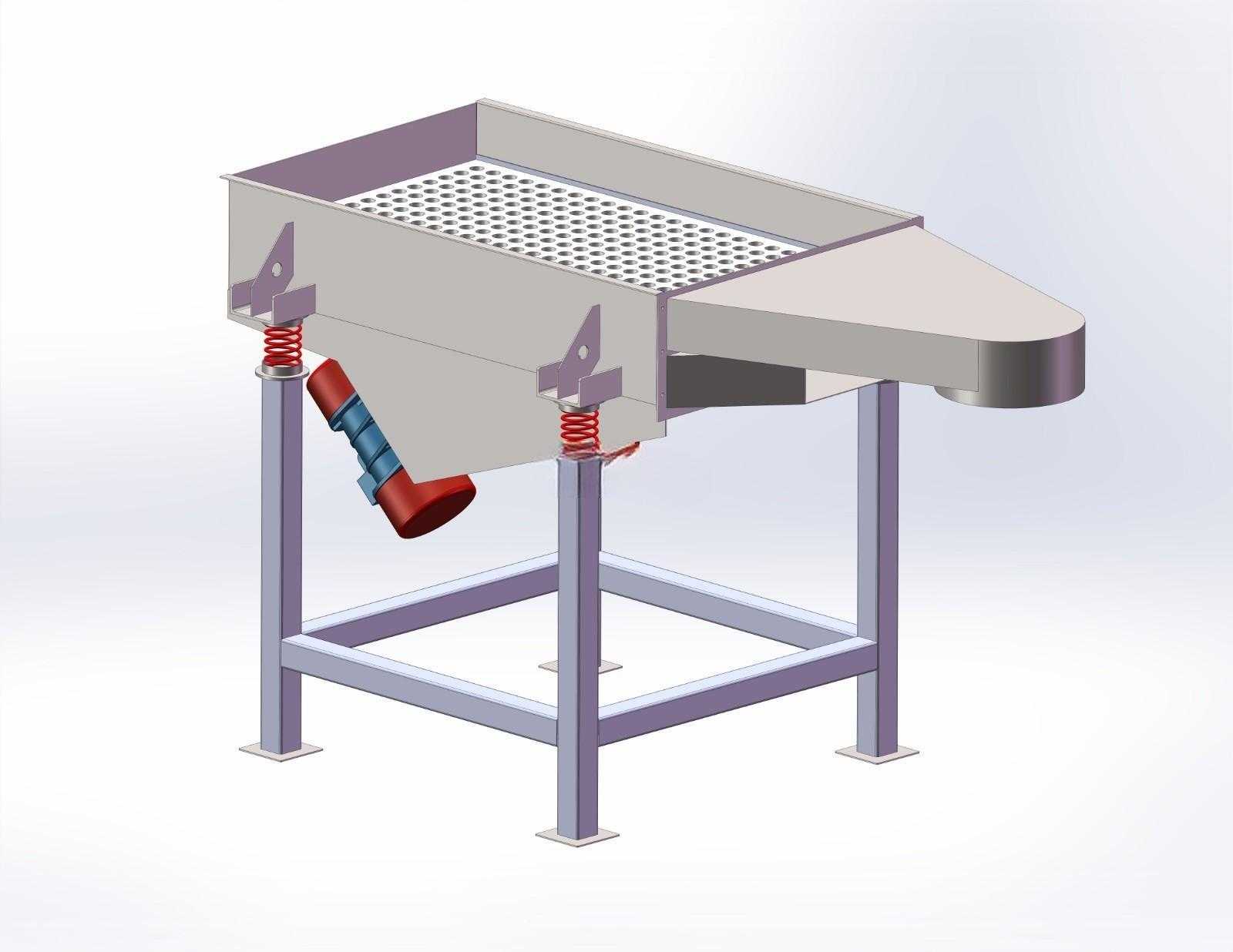

　　在粮食加工、建材骨料生产、化工粉体分装、食品原料预处理这类连续化生产场景里，直线振动筛是衔接前段给料与后段分级收集的核心设备，不同于圆形旋振筛的圆周运动轨迹，直线振动筛的物料运动路径可控，筛分精度与处理量的平衡更适配长流水线的工位排布。这款直线振动筛的整体结构采用分体式设计思路，上部筛箱采用折弯钢板拼焊成型，筛面沿物料行进方向设置微小倾角，配合振动电机提供的定向激振力，让落在筛网表面的物料在被抛起松散的同时沿筛面向前匀速移动，避免物料堆积堵网的同时，保证小于筛网孔径的颗粒透筛下落，大于孔径的物料沿筛面行进至末端出料口排出，实现单台设备完成两种及以上粒径物料的分级作业。设备的支撑部分采用方管焊接的一体式机架，四根支撑立柱顶端安装圆柱螺旋压缩弹簧作为减振元件，弹簧上端通过连接座与筛箱底部的安装耳板固定，这种柔性支撑结构可以将筛箱工作时产生的高频振动与地面机架隔离，避免振动传递到车间地面影响周边设备的运行精度，同时弹簧的选型匹配筛箱整体重量与振动电机的激振力参数，保证筛箱运行时的振幅稳定在合理区间，不会出现振幅过大导致的物料飞散或是振幅过小导致的筛网堵孔问题。

　　激振源采用侧装式振动电机，电机通过高强度螺栓固定在筛箱侧部的安装座上，安装角度可根据实际筛分物料的特性做小幅调整，针对流动性差的粉体物料可适当增大电机安装倾角，提升物料向前输送的速度，针对粒径差异小、需要高精度筛分的颗粒物料可适当减小倾角，延长物料在筛网表面的停留时间，提升透筛率。筛网部分采用模块化快拆设计，筛网通过压条与螺栓固定在筛箱内部的支撑筋上，更换不同孔径的筛网时无需整体拆解筛箱，仅需松开压条即可完成筛网更换，适配不同物料的分级需求，筛箱底部设置对应不同筛分层的出料溜槽，溜槽采用倾斜式设计，保证透筛后的物料可以依靠自重顺利滑出，不会在筛箱底部积料。

　　从安装边界来看，设备整体占地为矩形布局，机架底部设置带安装孔的地脚板，安装时需要通过膨胀螺栓将机架固定在平整的混凝土地面上，地面的水平度误差需要控制在千分之二以内，避免筛箱运行时出现偏摆导致的侧板磨损、弹簧受力不均断裂等问题；设备进料端需要与前段给料设备的出料口保持10-15mm的间隙，避免硬连接传递振动影响给料设备的运行，出料端需要与后段收集设备或输送设备预留足够的落料空间，避免物料排出时出现卡堵。

　　在实际选型应用中，这类直线振动筛可以根据处理量需求调整筛箱的宽度与长度，筛面宽度直接决定单位时间的处理能力，筛面长度则决定筛分精度，针对含泥量高、易堵网的物料，还可以在筛网下方加装弹跳球清网装置，通过弹跳球的高频敲击减少筛网孔的堵塞概率；设备的所有焊接部位都需要做去应力处理，避免长期高频振动导致焊缝开裂，筛箱内壁与物料接触的部位可以根据物料特性选择加装耐磨衬板或是食品级不锈钢衬板，适配磨琢性强的矿用物料或是有卫生要求的食品、医药物料筛分作业。
