Ender6打印机拖链组件带鲍登导轨结构

　　这套适配Ender6机型的拖链组件，核心解决桌面级FDM3D打印机长期运行中X轴运动段线缆反复弯折导致的外皮磨损、线芯断裂、信号传输中断等常见工程问题，同时配套鲍登管导向结构，理顺送料路径与线缆排布逻辑，避免运动过程中线缆、送料管与机架型材、传动部件发生剐蹭干涉。

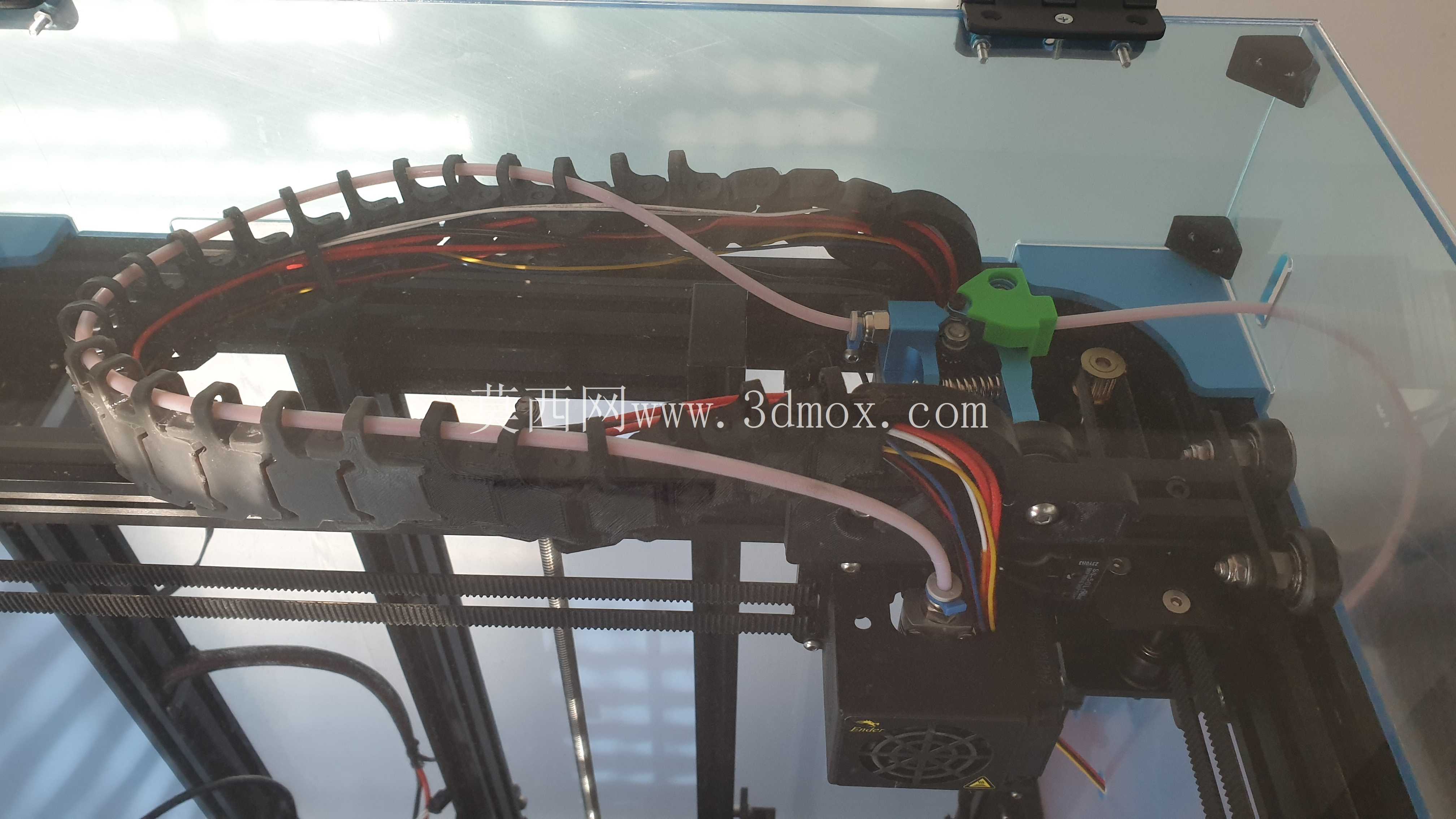

　　从实际装机场景来看，桌面级3D打印机X轴挤出端随打印头做高频往复运动，原有线缆多采用扎带直接捆扎固定，运动过程中线缆弯折半径无约束，长期往复后靠近z轴限位开关位置的线缆最易出现疲劳破损，轻则导致加热、温度反馈信号异常，重则引发停机、喷头失控撞机等故障。这套拖链结构将挤出机端的所有动力线、温度传感线、加热线以及鲍登送料管全部收纳进链节内部，每一节链节的转动角度做了限位约束，保证运动过程中所有管线的弯折半径始终处于安全阈值以上，从根源上降低线缆疲劳失效的概率。

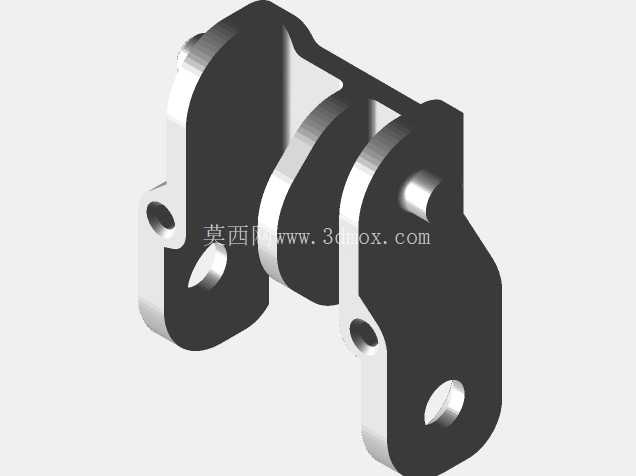

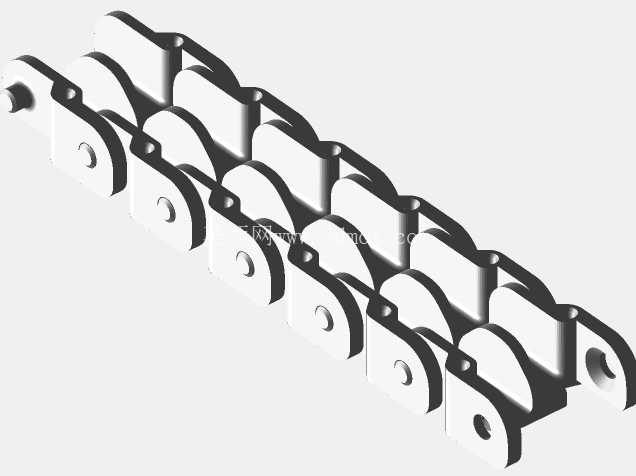

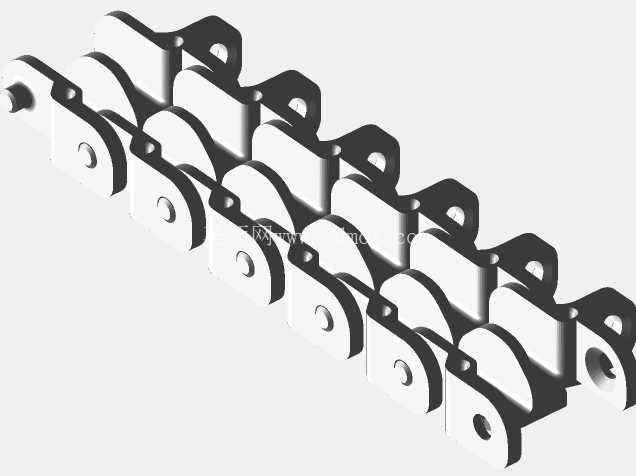

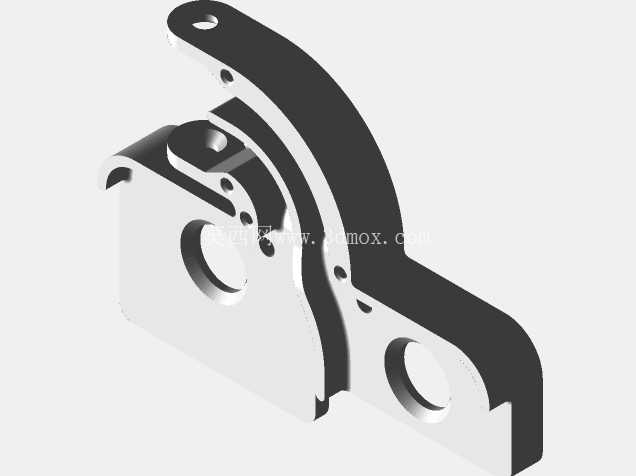

　　设计层面上，这套结构并非直接替换原有部件，需要在z轴限位开关旁的挤出机安装位重新加工定位孔，更换适配的挤出机固定座，才能将拖链的固定端与Hotend端安装座精准对接。整套拖链共配置18个链节单元，其中12个链节集成了鲍登管导向卡槽，剩余6个为普通线缆容纳链节，两种链节可根据实际装机的线缆数量、送料管走位灵活拆分拼接，不需要额外粘接或者紧固件固定，靠链节本身的卡扣结构即可完成组合，后期维护更换线缆时可以直接拆开对应位置的链节，不需要整体拆卸拖链。

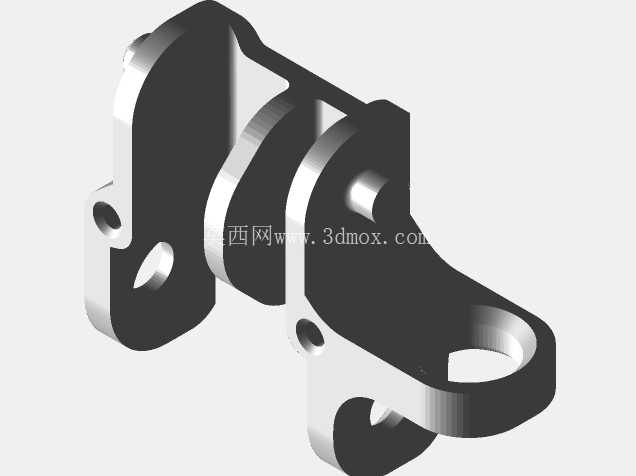

　　安装边界方面，拖链的弯曲半径经过适配Ender6的X轴运动行程计算，当打印头移动到X轴左右两个极限位置时，拖链不会与机架的铝型材边框、同步带传动轮、z轴丝杆部件发生碰撞，拖链的固定端分别锁定在X轴横梁的静止端与挤出机运动端，运动过程中拖链的悬空段不会出现下垂剐蹭打印平台的情况。配套的鲍登导轨结构直接卡装在对应链节的卡槽内，给鲍登送料管提供连续的导向支撑，避免送料管在运动过程中出现过度弯折导致送料阻力增大、耗材送进不畅、打印断料等问题，送料管的走位全程被约束在拖链内部，不会与周边的传动皮带、线缆发生缠绕。

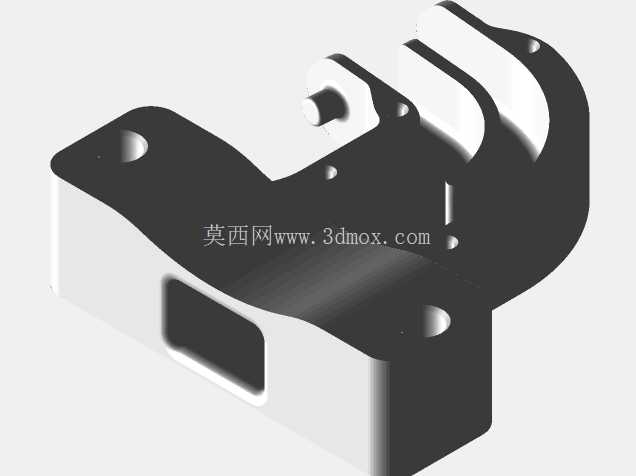

　　从实际使用的工况适配来看，这套结构适配常规PLA、PETG、ABS等常见耗材的打印工况，拖链本身采用耐弯折的工程塑料材质打印即可满足使用强度要求，链节之间的转动间隙控制在合理范围，运动过程中不会因为间隙过大出现管线晃动偏移，也不会因为间隙过小导致运动卡滞、增加X轴电机的负载。挤出机端的安装座做了走线倒角处理，所有线缆从拖链出口到挤出机接线端的位置都做了圆弧过渡，不会出现尖锐棱角割破线缆外皮的问题。

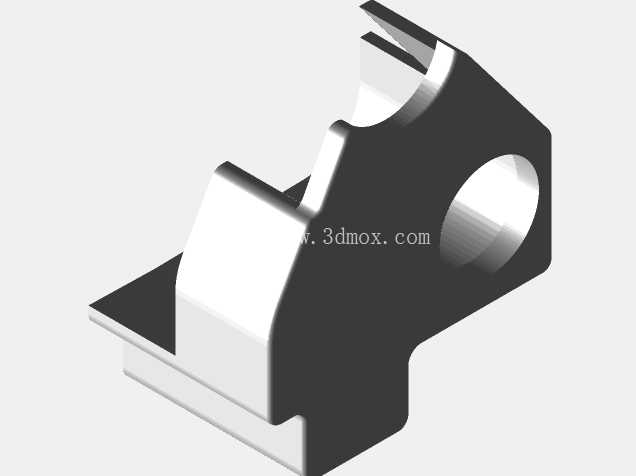

　　针对装机过程中的细节调整，这套结构预留了一定的适配余量，用户可以根据自己实际改装的挤出机型号、加装的配件（如自动调平传感器、BLTouch等）调整链节的组合数量，增减对应位置的线缆容纳空间，不需要重新建模修改结构。鲍登管的卡槽尺寸适配常规4mm外径的PTFE送料管，卡入后不会出现松脱晃动，同时也方便后期更换送料管时直接拆卸。整个拖链安装完成后，X轴运动过程中的管线晃动量大幅降低，打印头高速运动时不会因为管线拖拽出现打印振纹，对提升打印件的表面质量也有一定的辅助作用。
