环形翅片基板加热器件结构设计

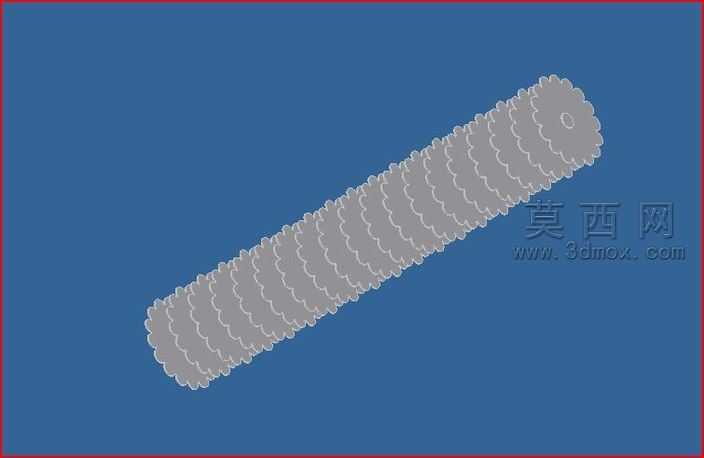

本作品为环形翅片基板加热器的三维建模设计，建模阶段依托参数化建模逻辑搭建整体结构，首先完成圆柱状加热基体的基础特征绘制，精准控制基体的长度、直径参数，保证核心加热载体的尺寸符合常规换热加热场景的适配需求。在翅片结构设计上，采用等间距环形排布的设计思路，每一片环形翅片的边缘采用波浪形轮廓设计，既能够增大翅片与周边介质的接触换热面积，又可以优化介质流过时的扰流效果，提升整体换热加热效率；建模过程中对翅片的厚度、相邻翅片的间距做了统一参数约束，保证所有翅片排布规整，与加热基体的装配贴合度完全符合工艺要求，不存在结构干涉问题。材质渲染阶段，为加热基体与环形翅片赋予哑光金属材质，还原金属加热元件的真实质感，背景选用沉稳的深蓝色调，突出加热器主体的结构轮廓，方便清晰观察每一片翅片的形态与整体排布效果。结构设计上，重点考量了加热器的换热性能与结构稳定性，环形翅片与基板（加热基体）采用一体化衔接的结构设计，避免分体装配带来的接触热阻，提升热量传导的效率；基体端部预留的安装定位结构，可方便该加热器适配到对应的换热、加热设备当中。设计思路围绕提升加热换热效率展开，摒弃了传统平直翅片的设计，改用边缘带波浪造型的环形翅片，在不额外增加加热器整体占用空间的前提下，最大化拓展换热接触面积，同时规整的等间距排布也方便后续的加工生产，降低量产的工艺难度。建模过程中反复校验了各部件的衔接位置，确保翅片与基体的连接位置平滑过渡，没有突兀的棱角，既减少应力集中的风险，也优化了介质流动的路径，减少不必要的流动阻力，让加热器在工作过程中能够更均匀地散发热量，实现稳定的加热效果。
