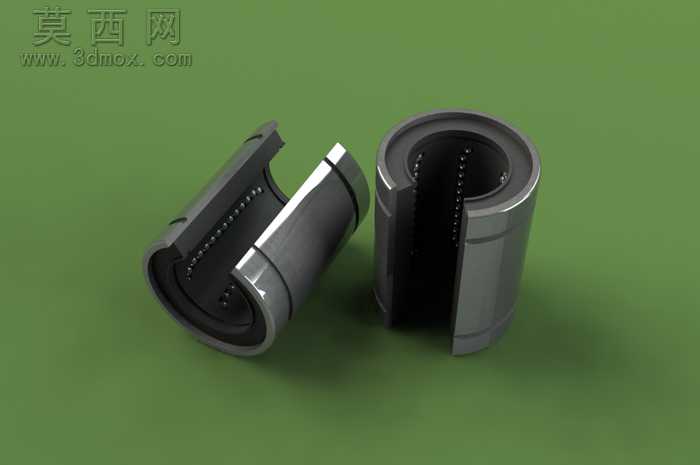

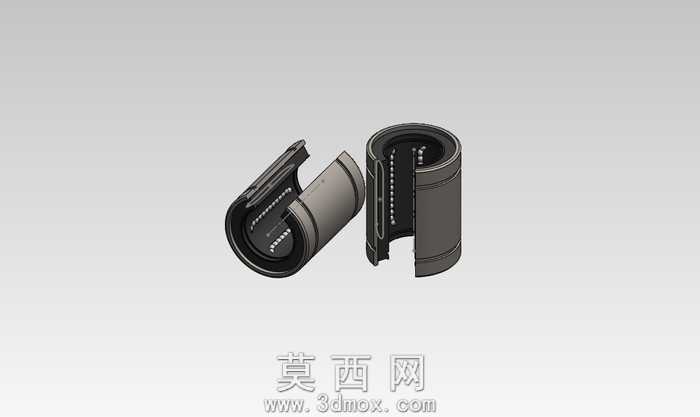

LM200P开口型直线轴承三维结构设计

本作品为LM200P开口型直线轴承的三维数字化模型，建模过程严格遵循直线轴承的行业通用尺寸规范，依托三维参数化建模逻辑完成全结构搭建。建模初期先梳理开口型直线轴承的结构组成：包含带轴向开口的外套筒、内置循环滚道、钢珠保持架、滚动钢珠、两端限位挡圈几个核心部分，首先通过旋转凸台命令生成轴承的基础外套筒基体，精准控制套筒的内径、外径、总长度尺寸，匹配LM200P型号的公称参数，之后通过拉伸切除命令加工出套筒侧壁的通长开口，该开口结构用于配套轴的安装调整与间隙补偿，是开口型直线轴承区别于封闭型轴承的核心特征。完成外套筒建模后，构建内部的循环滚道结构，通过扫描命令生成贴合套筒内壁的弧形滚道曲面，保证滚道的曲率与钢珠直径完全匹配，确保滚动体运行时的顺滑度；之后构建钢珠保持架，保持架采用带均匀兜孔的筒状结构，兜孔的间距、孔径经过参数化计算，确保每颗钢珠都能被稳定限位，不会在运行过程中出现脱落、卡滞的问题，完成保持架建模后，通过阵列命令装配全部滚动钢珠，保证钢珠在滚道内均匀排布，还原真实轴承的滚动循环路径。材质与渲染环节，针对不同部件匹配对应材质属性：外套筒采用轴承钢材质，设置高反光金属质感，添加细微的磨削纹理还原轴承加工后的表面质感，钢珠设置为高抛光铬钢材质，强化镜面反射效果，保持架采用工程塑料或铜合金材质，设置哑光金属或半哑光塑料质感，区分不同部件的视觉差异；渲染阶段采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配，清晰展现开口结构的缝隙、滚道的内部形态、钢珠的排布细节，背景选用低饱和度的纯色背景，突出轴承主体的结构特征。设计过程中重点还原开口型直线轴承的结构特性：开口设计允许轴承在安装时调整径向间隙，甚至实现预紧效果来提升传动刚性，模型完整保留了开口处的切口倒角、套筒两端的挡圈卡槽、滚道的循环回流槽等细节，没有做过度的结构简化，能够直观展现开口直线轴承的装配关系与工作原理，可用于线性传动机构的装配模拟、数控设备的运动仿真、机械设计教学演示等场景，模型的结构尺寸符合行业通用标准，可直接导入装配体中完成配套线性导轨、传动轴的配合验证。
