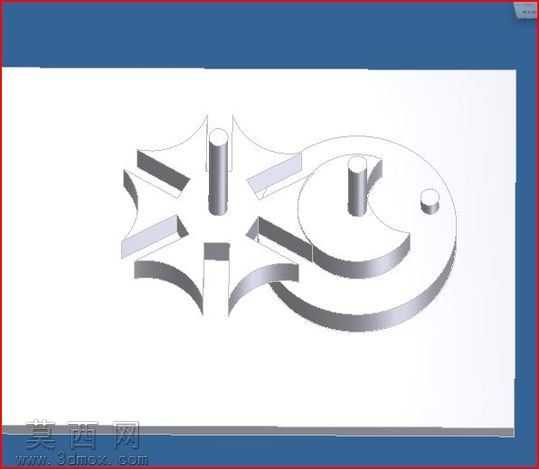

六槽日内瓦间歇驱动机构三维设计

本作品为六槽日内瓦槽轮间歇驱动机构的三维建模成果，建模过程依托三维机械设计软件完成，整体遵循机械设计原理与机构运动逻辑开展全参数化设计。建模初期先梳理日内瓦机构的运动逻辑：该机构属于典型的间歇运动机构，核心作用是将主动拨盘的连续匀速旋转运动，转化为从动槽轮的周期性间歇旋转运动，六槽结构对应槽轮每次转动60度后停歇，完成一个周期的分度动作。建模阶段先绘制核心部件的二维草图，主动拨盘部分包含圆柱拨销、锁紧弧段与驱动主轴，绘制时严格控制拨销直径、拨销回转半径与槽轮槽宽的配合公差，确保拨销进入与退出槽道时无卡滞、无运动冲击；从动槽轮部分绘制六个均匀分布的径向导槽，导槽边缘做微小圆角过渡处理，同时槽轮的外凹锁紧弧与主动拨盘的外凸锁紧弧做等半径匹配设计，保证槽轮停歇阶段被完全锁止，不会出现误转动。完成草图后对各部件进行拉伸、凸台切除等特征操作生成实体，主动拨盘的主轴、拨销与盘体做一体化布尔运算合并，槽轮的中心轴孔、定位凸台与槽体做同轴度约束，确保装配后各部件回转中心的平行度符合设计要求。材质与渲染阶段，为金属传动部件赋予哑光银灰色金属材质，模拟钢制机械零件的表面质感，调整材质的粗糙度与反射参数，还原机械加工后的金属表面效果；渲染时采用柔和的侧上方打光方案，清晰呈现槽道轮廓、锁紧弧配合面与各圆柱面的结构细节，同时添加轻微的环境阴影增强模型的立体感，让机构的装配关系与结构特征一目了然。结构设计上，该六槽日内瓦机构相比四槽结构，槽轮单次转动角度更小，运动过程的角加速度变化更平缓，传动冲击更小，运行稳定性更强，适合需要小角度分度、平稳间歇送进的机械传动场景；建模时额外预留了槽轮端面的定位小孔，可用于安装分度触发元件或外接负载连接件，提升模型的实际应用适配性。整体装配过程添加了完整的运动约束，主动拨盘设置旋转驱动副，槽轮设置随动旋转副，拨销与槽道添加接触约束，可直接用于机构运动仿真，验证间歇运动的启停时序、锁止可靠性与运动过程的干涉情况，为后续的工程化应用提供直观的三维模型支撑。
