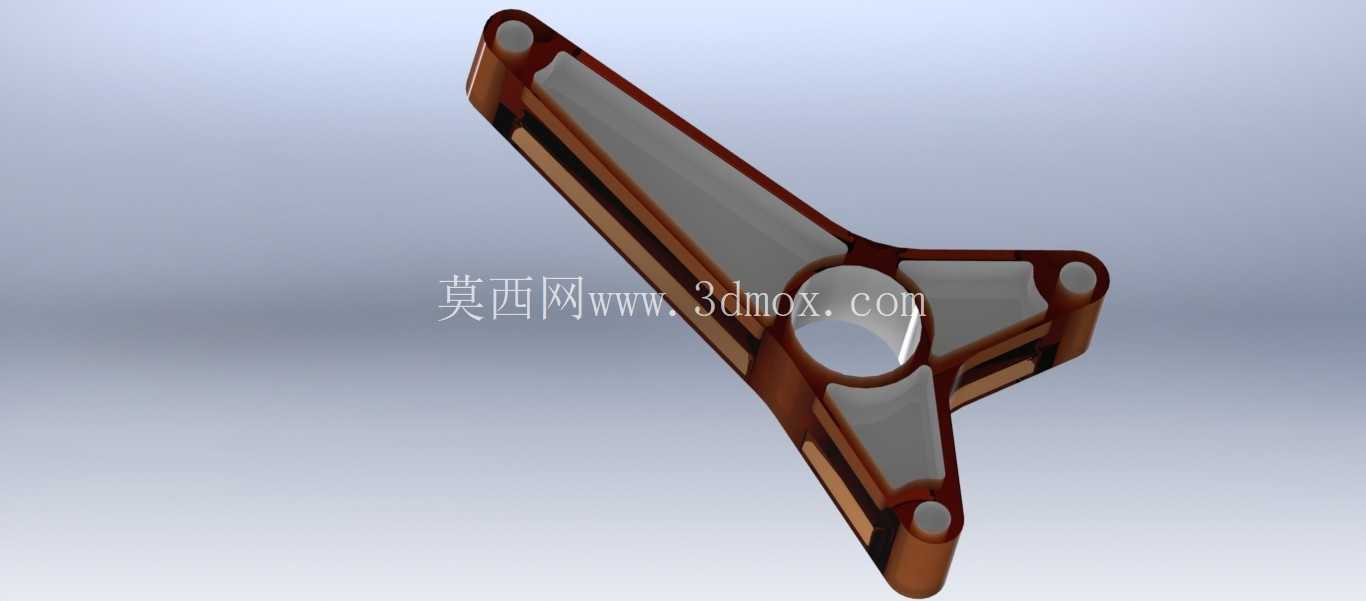

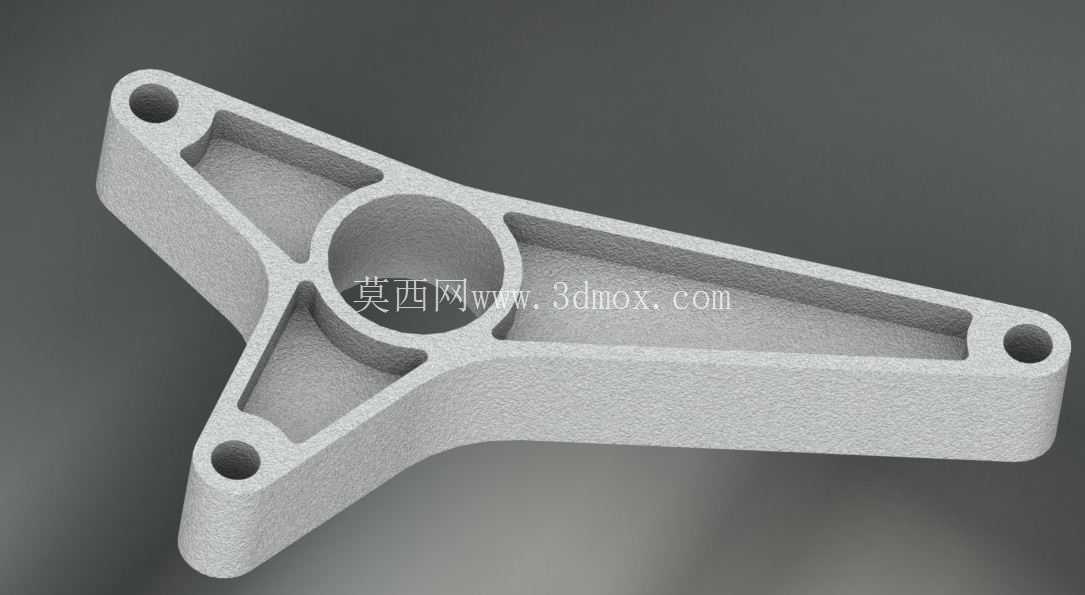

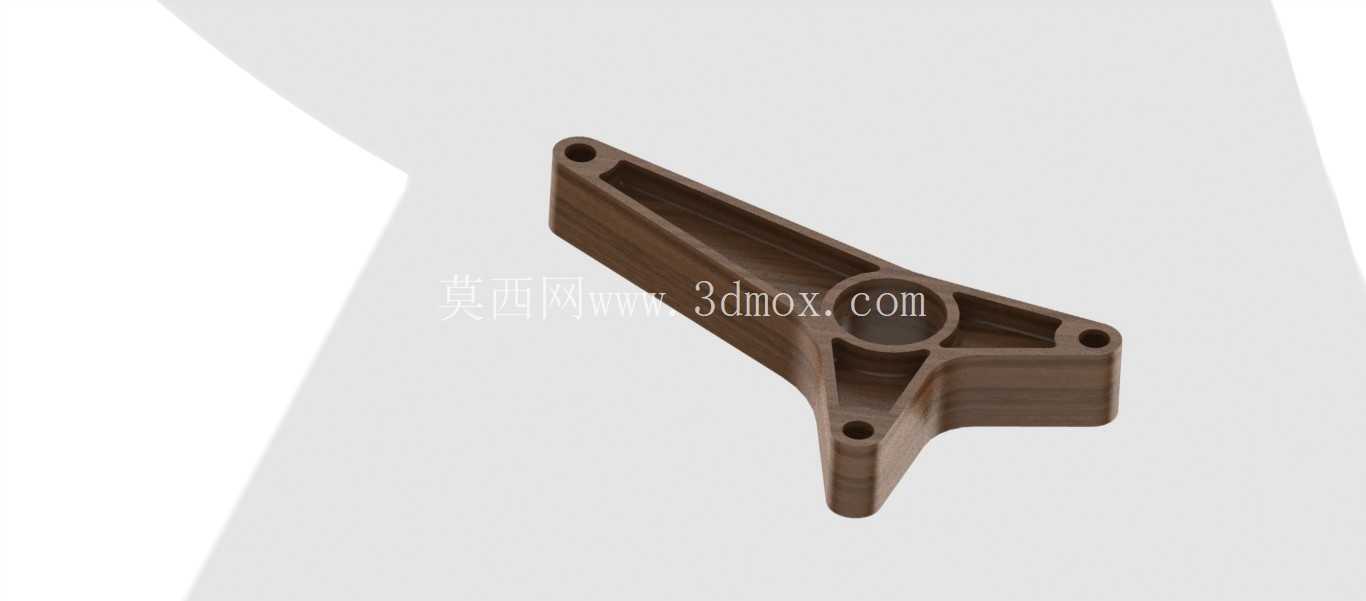

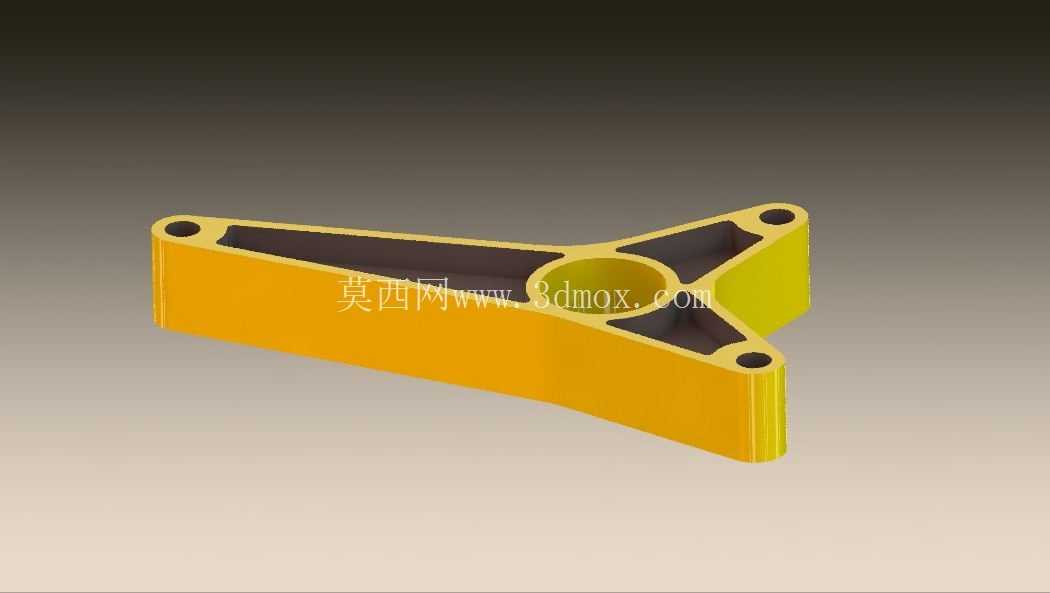

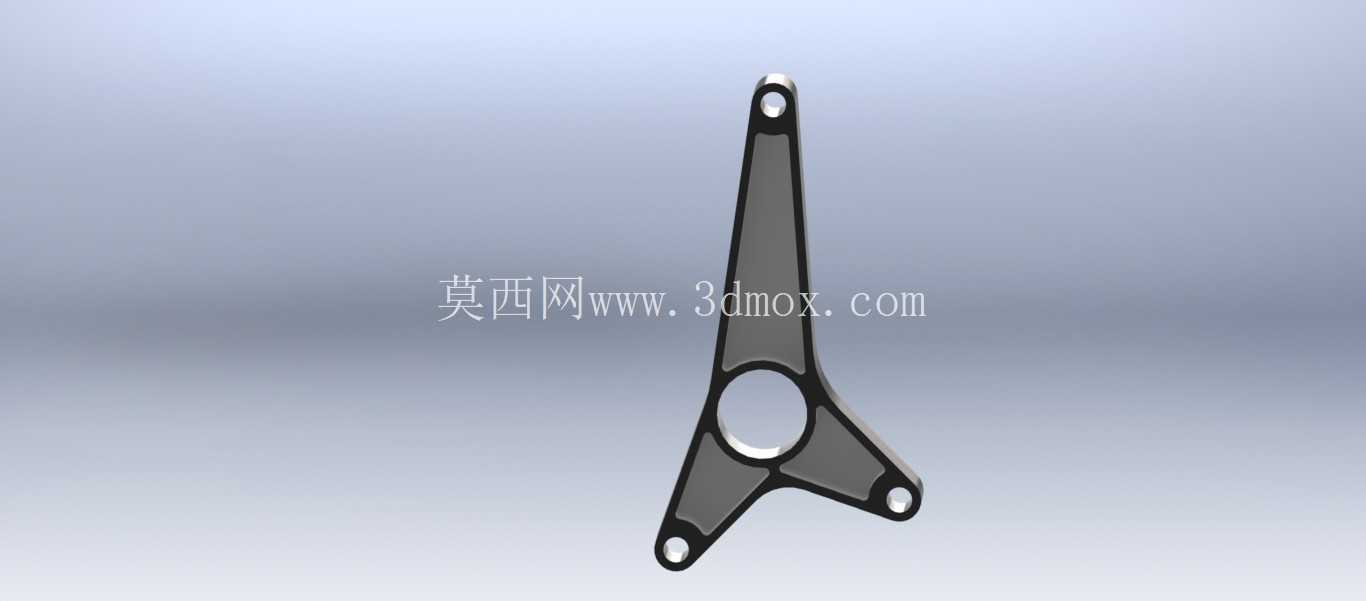

三角支撑式电源变压器连接角杆

项目分类:变压器/电感器 发布时间:2024-12-23 ID:862007
  • 三角支撑式电源变压器连接角杆
  • 三角支撑式电源变压器连接角杆
  • 三角支撑式电源变压器连接角杆
  • 三角支撑式电源变压器连接角杆
  • 三角支撑式电源变压器连接角杆
  • 三角支撑式电源变压器连接角杆

  在电源变压器的装配体系中,这类三角构型的角杆属于核心的结构连接承载部件,主要应用于中小型工频电源变压器的内部绕组与外部安装壳体之间的衔接固定,也可适配部分特种变压器的引线支架、分接开关辅助支撑场景,在工业控制电源、民用配电变压器、小型电子设备内置电源模块中都能见到同类型结构件的应用。从实际使用功能来看,该角杆需要同时承担三个方向的载荷传递:一端的单凸耳结构用于连接变压器壳体上的固定挂点,承受整体结构的静载荷与设备运行时的微幅振动载荷;另外两个分布在三角端角的带孔凸耳,分别对接绕组压紧架与绝缘支撑座,既要传递绕组叠装后的轴向压紧力,还要抵消变压器短路工况下产生的径向电动力冲击,避免绕组出现位移变形。

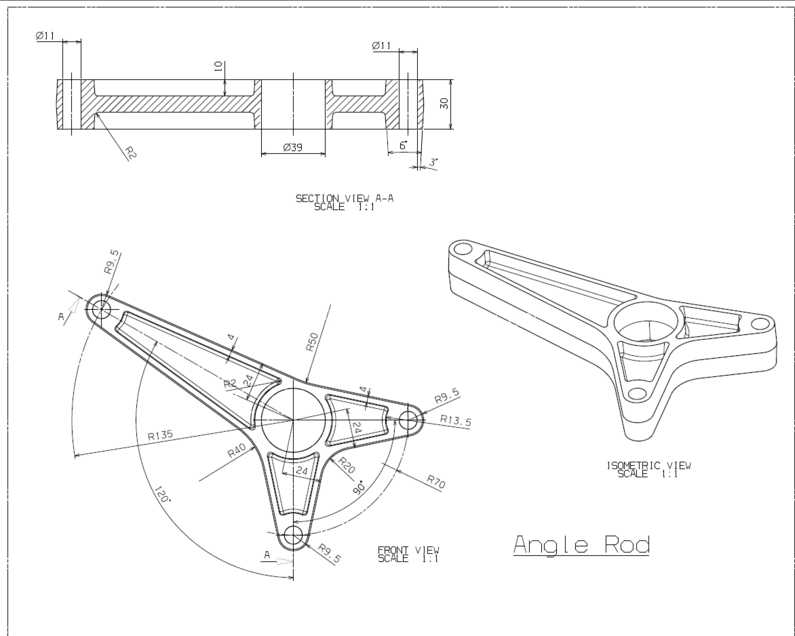

  设计这类角杆时,首先要考虑的是载荷路径的最短化,三个安装孔的中心连线构成稳定的三角形支撑结构,中间的环形凸台是核心的载荷交汇节点,所有连接臂的截面都采用变厚度设计,从环形凸台向各个安装耳位置逐渐收窄,在保证整体抗弯抗扭截面模量的前提下,尽可能减少结构件的材料占用,降低变压器整体的装配重量。中间环形凸台的内孔是定位基准面,加工时需要与三个安装孔的端面保持严格的垂直度公差,否则装配后会出现连接应力集中,长期运行下容易在臂根位置产生疲劳裂纹。三个安装孔的孔径按照常用的变压器紧固件规格设计,孔位周边都做了局部加厚的凸缘结构,避免螺栓紧固时压溃杆体的薄壁结构,孔口位置预留了沉头空间,保证螺栓紧固后端面不突出,不会干涉周边的绝缘件与布线空间。

  从安装边界来看,该角杆的整体外轮廓需要适配变压器壳体的内部安装腔,单凸耳的伸出长度要保证安装后杆体与绕组外表面留有足够的绝缘安全距离,三角端的两个安装耳的开档尺寸需要匹配标准绕组压紧架的安装孔距,不能出现装配干涉。杆体侧面的加强筋沿着载荷传递方向布置,筋条的高度不超过杆体的最大厚度,避免在变压器真空浸漆工序中出现漆液留存的死角,同时筋条的圆角过渡都按照工艺要求做了R角处理,减少应力集中点。在实际建模过程中,这类结构需要重点关注壁厚的均匀性,避免出现局部过厚导致的注塑或压铸成型缺陷,如果采用金属材质切削加工,还要考虑各个加工面的刀具可达性,中间环形凸台的内孔可以采用一次装夹镗削完成,保证与各个安装孔的位置精度。

  这类角杆的设计不需要追求过高的尺寸精度,关键安装孔的位置度控制在0.1mm以内即可满足使用要求,非配合面的公差可以适当放宽,降低加工成本。在变压器的装配流程中,这类角杆通常是在绕组叠装完成、绝缘包扎结束后进行安装,先通过中间环形凸台定位在绕组的中心支撑柱上,再依次紧固三个安装点的螺栓,紧固过程中需要按照对角顺序逐步拧紧,避免杆体受到额外的装配预应力。运行过程中,角杆还要承受变压器温升带来的热胀冷缩变形,因此材料选型通常会选用与变压器壳体、绕组骨架热膨胀系数接近的材质,减少温度变化带来的附加应力。结构上的三个臂的截面采用了类似工字形的轻量化设计,在保证足够结构强度的同时,还能减少材料的使用,同时镂空的结构也有利于变压器内部的空气流通,帮助绕组运行时的热量散发,避免局部热量堆积影响绝缘件的使用寿命。
