鼓形变径螺旋弹簧三维结构设计作品

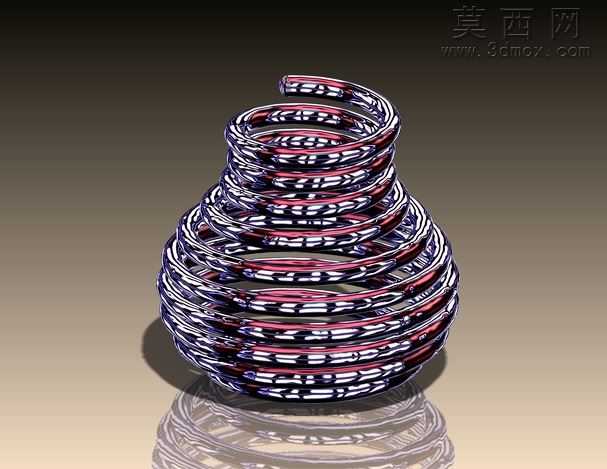

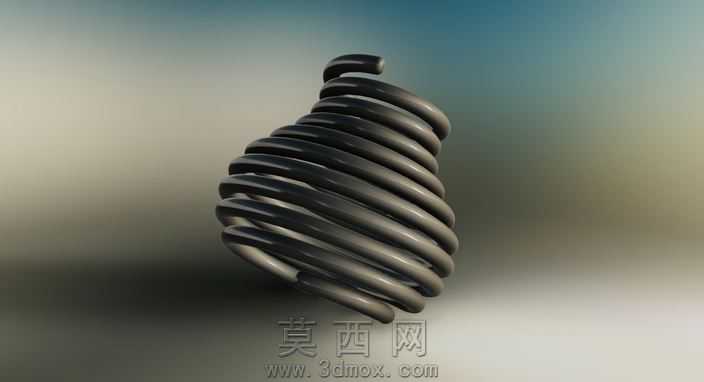

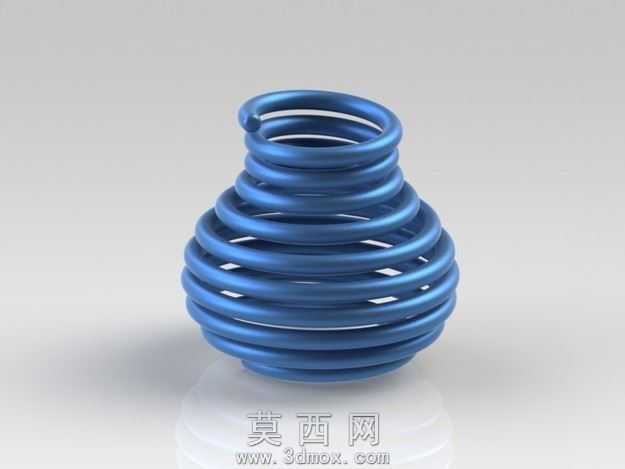

本作品为变截面鼓形螺旋弹簧的三维建模成果，整体采用中间大、两端逐步收窄的纺锤形轮廓设计，区别于常规等径圆柱螺旋弹簧，可实现非线性的刚度特性，适配特定工况下的变载荷缓冲、复位需求。建模过程中首先通过草绘确定弹簧的中心轴线与变径轮廓轨迹，以多段平滑过渡的样条曲线定义弹簧各圈的外径变化规律，保证从端部小圈径到中部大圈径的曲面过渡顺滑无突变，避免应力集中隐患。随后基于螺旋扫描特征生成弹簧的主体簧丝结构，严格控制簧丝直径、节距的参数匹配，中部大径区域采用适配的节距设置保证弹性变形空间，两端收窄区域逐步调整节距与圈径，保证端部的安装贴合度。材质渲染阶段选用了亮面红色金属漆材质，添加了清晰的环境反射与高光效果，还原弹簧表面的光滑金属质感，同时通过光影对比突出螺旋圈的层叠结构与曲面弧度，让整体造型的轮廓层次更加直观。结构设计上充分考虑了变截面弹簧的力学特性，各圈簧丝的过渡圆角做了统一优化，避免建模过程中出现的几何锐角，保证后续导入仿真模块时可顺利进行有限元应力分析。建模全程采用参数化设计逻辑，将簧丝直径、总高度、最大圈径、最小圈径、有效圈数等核心参数设置为可调整变量，方便后续根据不同的安装空间、载荷需求快速修改模型尺寸，无需重新搭建建模流程。模型完成后经过几何检查，确认无破面、重叠、干涉等几何错误，曲面连续性达到G2级别，可直接用于装配验证、3D打印样件制作或者工程图纸的导出，能够为机械设计中需要非线性弹性元件的场景提供直观的三维参考，也可作为弹簧类零件建模学习的参考案例，帮助掌握变径螺旋特征的创建思路与参数化设计的实现方法。
