可调式活动扳手三维结构设计作品

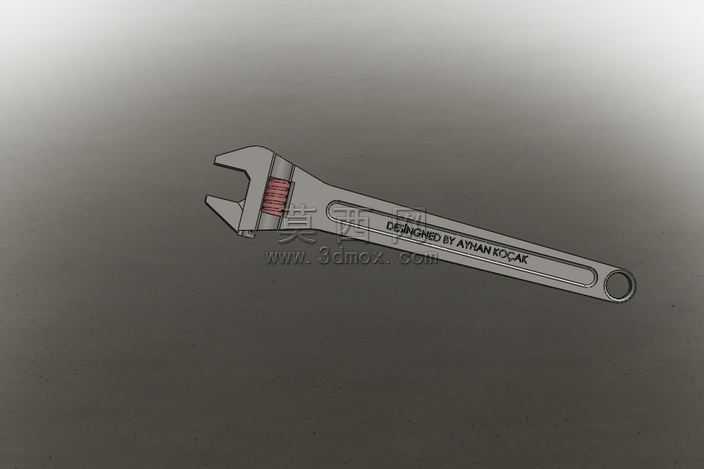

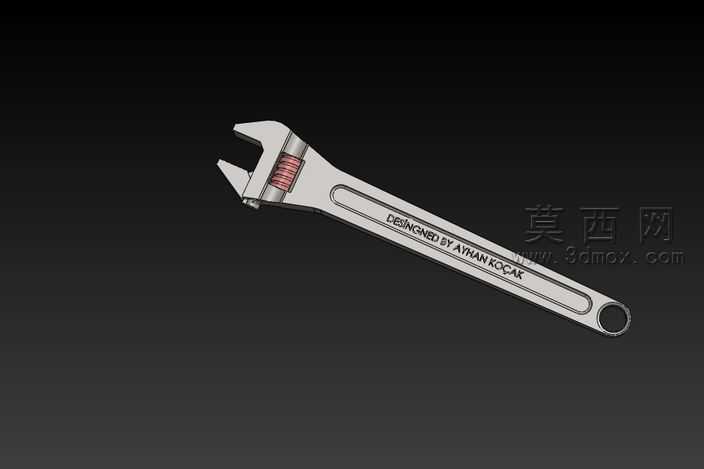

本作品为可调式活动扳手的三维建模设计成果，建模过程中严格遵循手动五金工具的实际生产尺寸规范，对活动扳手的各个功能结构进行了1:1比例的精准还原。建模阶段首先通过草图绘制勾勒出扳手整体的长条形轮廓，重点定位固定扳口、活动扳口、调节蜗杆、手柄挂孔等核心结构的位置与尺寸边界，通过拉伸、切除等基础建模特征构建出扳手的主体基体，随后对活动扳口与基体的配合滑槽进行精细化处理，确保活动扳口可沿滑槽实现顺畅的开合调节，还原真实扳手调节开口大小的功能逻辑。针对调节蜗杆结构，建模时还原了蜗杆的螺旋齿形结构，同时制作出活动扳口尾部与蜗杆啮合的齿槽结构，保证两者的配合关系完全符合机械传动逻辑，能够通过旋转蜗杆带动活动扳口位移，实现开口尺寸的无级调节。材质与渲染环节，为扳手主体赋予了哑光镀铬金属材质，调整材质的反射参数与粗糙度，还原五金工具表面经过电镀处理后的细腻金属质感，调节蜗杆部分采用稍深的金属色调，区分不同部件的材质差异，手柄区域通过表面纹理处理模拟出防滑的凹凸纹路，提升模型的真实感。结构设计上充分考虑活动扳手的实际使用受力特性，在扳手头与手柄的衔接位置做了圆弧过渡处理，避免应力集中问题，手柄尾部的挂孔采用圆角设计，既方便悬挂收纳，也避免尖锐边角带来的安全隐患。整体模型的各个部件之间保留了合理的装配间隙，可直接用于装配动画制作、工具类产品展示、机械原理教学演示等场景，建模过程中对细节的打磨充分兼顾了结构合理性与视觉真实度，完整复现了日常维修作业中常用活动扳手的全部结构特征。
