PVC管路系统用三通式连接配件结构

　　在民用建筑给排水、农田节水灌溉、市政小型输水管网、化工低压流体输送等场景中，PVC管路的转角分流、支路接驳一直是现场施工最容易出现渗漏隐患的环节，这款三通式PVC连接配件，正是针对这类常规接驳需求做的结构优化设计。不同于传统注塑成型后需要现场涂胶、缠生料带的普通三通，这款配件的腔体做了圆弧过渡处理，三个接口的同轴度公差控制在0.2mm以内，能避免流体在转角处形成紊流，降低管路输送过程中的压损，同时减少杂质在拐角处的沉积，尤其适合带微小颗粒的灌溉水、低压排污流体的输送场景。

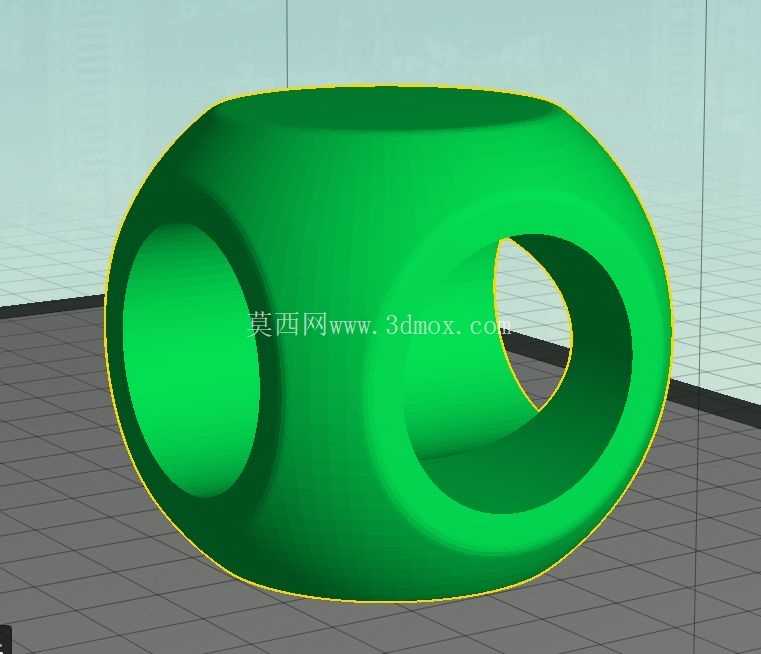

　　从设计思路上看，这款配件没有采用常规三通的直角棱边结构，整体外轮廓做了大圆角加厚处理，三个接口的端部都预留了1.5mm深度的承插台阶，台阶内壁做了细微的环形倒刺结构，当PVC管材插入后，配合专用粘接剂，倒刺结构可以增大粘接接触面积，同时在管路受外力拉扯时形成机械咬合，避免接口脱开。外形尺寸方面，这款配件的主体外轮廓为类球形结构，相比同通径的直角三通，整体占用的安装空间更小，三个接口的中心距按照常规PVC管材的安装间隙做了优化，当相邻管路并行排布时，不会出现管件之间干涉的情况，安装时不需要额外调整管材的弯折角度，能有效降低现场施工的调整工作量。

　　从实际使用的角度看，这款配件的壁厚做了等强度设计，接口位置的壁厚比腔体位置厚1mm，能承受管材插入时的撑张力，避免长期使用后接口位置出现应力开裂；腔体内部的流道完全做了顺滑处理，没有注塑残留的飞边或台阶，流体通过时不会产生明显的水流噪音，适合民用建筑室内的给排水管路使用。在安装边界上，这款配件适配同公称通径的PVC给水管或排水管，承插深度符合民用管路施工的规范要求，安装时不需要额外的专用工具，只要将管材端面切割平整、涂胶后插入到底即可，固化后能承受0.6MPa的工作压力，完全满足常规低压流体输送的压力要求。

　　不同于金属三通配件，这款PVC材质的配件自重更轻，运输和现场搬运的成本更低，同时本身的耐腐蚀性更好，在输送弱酸碱流体、潮湿环境下埋设使用时，不会出现锈蚀堵塞流道的问题，长期使用的维护成本更低。在管路排布需要做90度支路分流的场景下，这款配件可以直接替代传统的直角三通加弯头的组合方案，减少两个连接点，也就减少了两个可能出现渗漏的风险点，对于施工方来说，能减少涂胶的工序量，提升现场安装的效率。设计过程中还考虑了低温环境下的使用韧性，整体结构的圆角过渡避免了应力集中点，在冬季低温环境下施工，即使受到轻微的外力碰撞，也不会像直角棱边的三通那样出现脆裂的情况，适配国内大部分地区的室外管路施工环境。
