建筑屋面集水排水落水管接水装置

　　在民用建筑、工业厂房的屋面排水系统改造与新建项目中，屋面落水管的末端集水、导排一直是容易被忽略却直接影响场地排水效率的细节节点。常规落水管直接将雨水排至地面的做法，在短时强降雨天气下极易出现水流冲刷地面覆土、积水倒灌建筑基础、雨水裹挟落叶杂物堵塞地下排水管网入口的问题，这类集水排水装置正是针对这类现场痛点设计的末端导排构件。

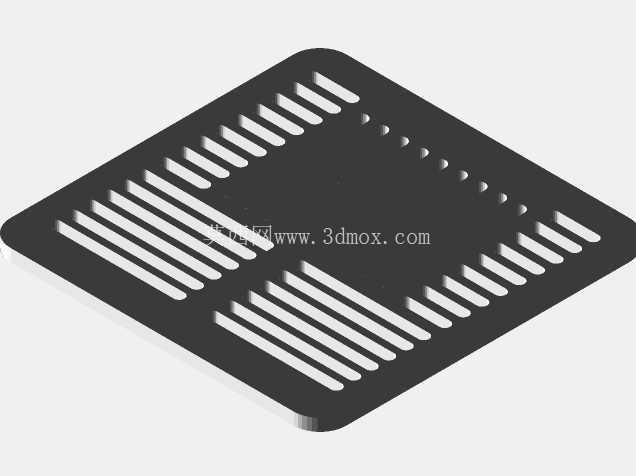

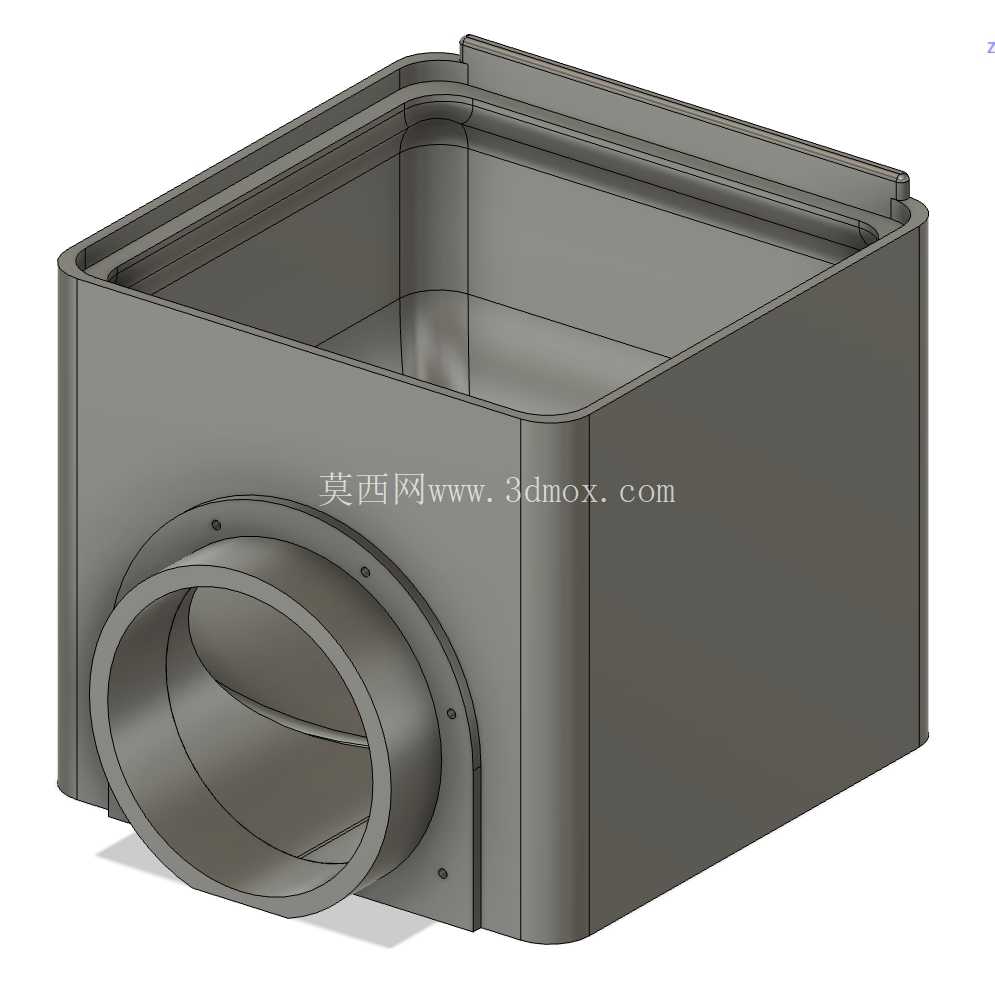

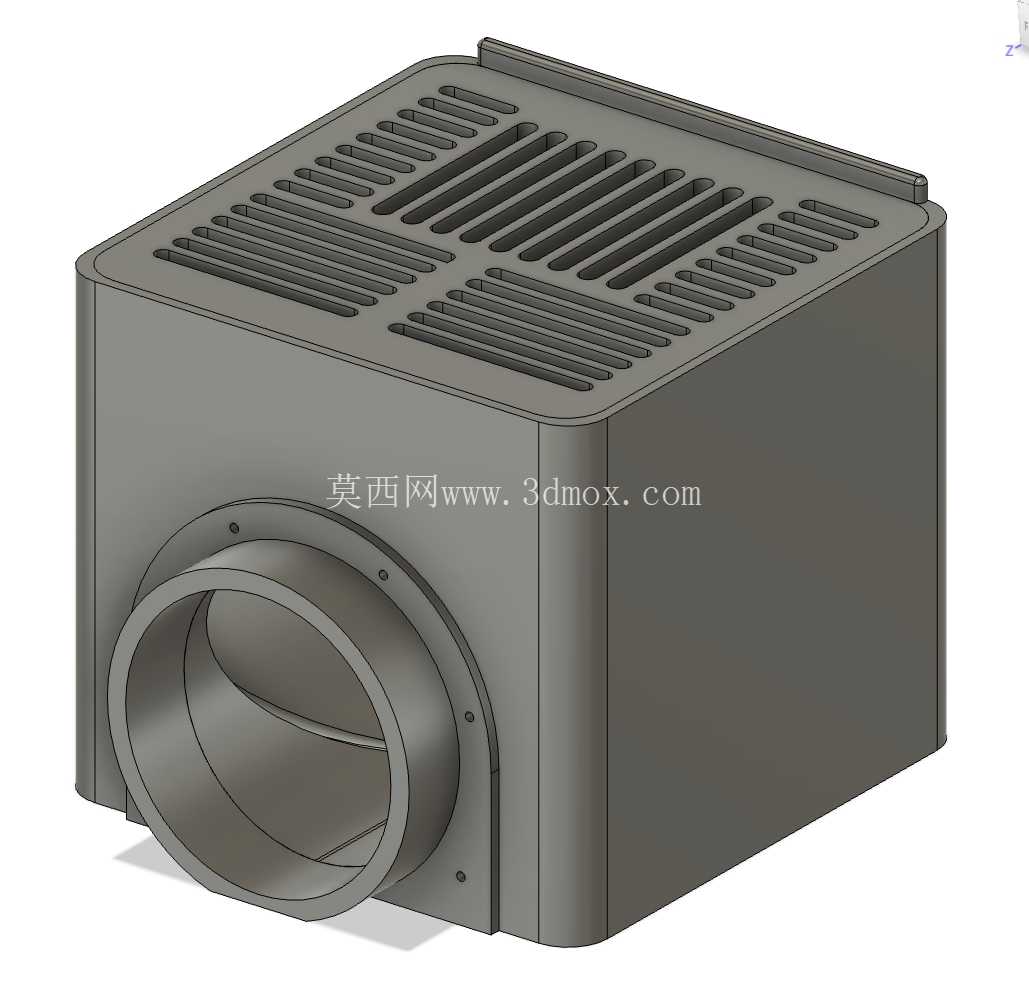

　　从实际应用场景来看，该装置可适配斜底、平底两种安装基面，既可以安装在硬质铺装的屋面排水沟起始端，承接落水管排出的雨水直接导入线性排水沟，也可以埋设于绿化场地内的地下排水管线入口处，将落水管出水直接导入地下埋管，避免地表径流冲刷。装置主体为方形盒体结构，顶部设置通长格栅盖板，格栅间隙经过尺寸校核，既能保证大流量降雨时的过水效率，又能拦截落叶、塑料碎屑、屋面脱落的碎石块等大体积杂物，避免杂物进入地下管线造成堵塞，日常运维时只需掀开顶部格栅即可清理截留的杂物，无需开挖管线，大幅降低后期运维的工作量。

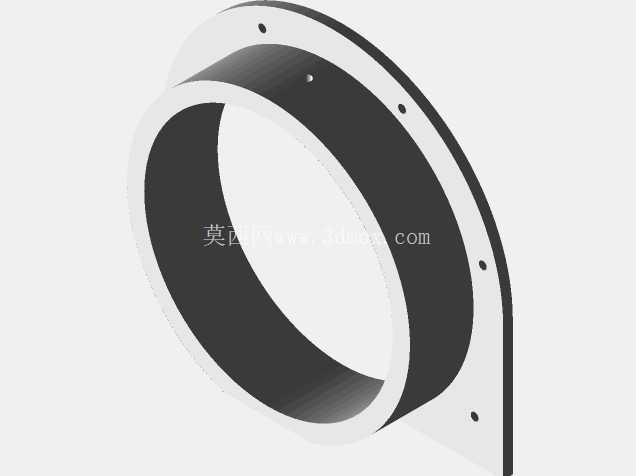

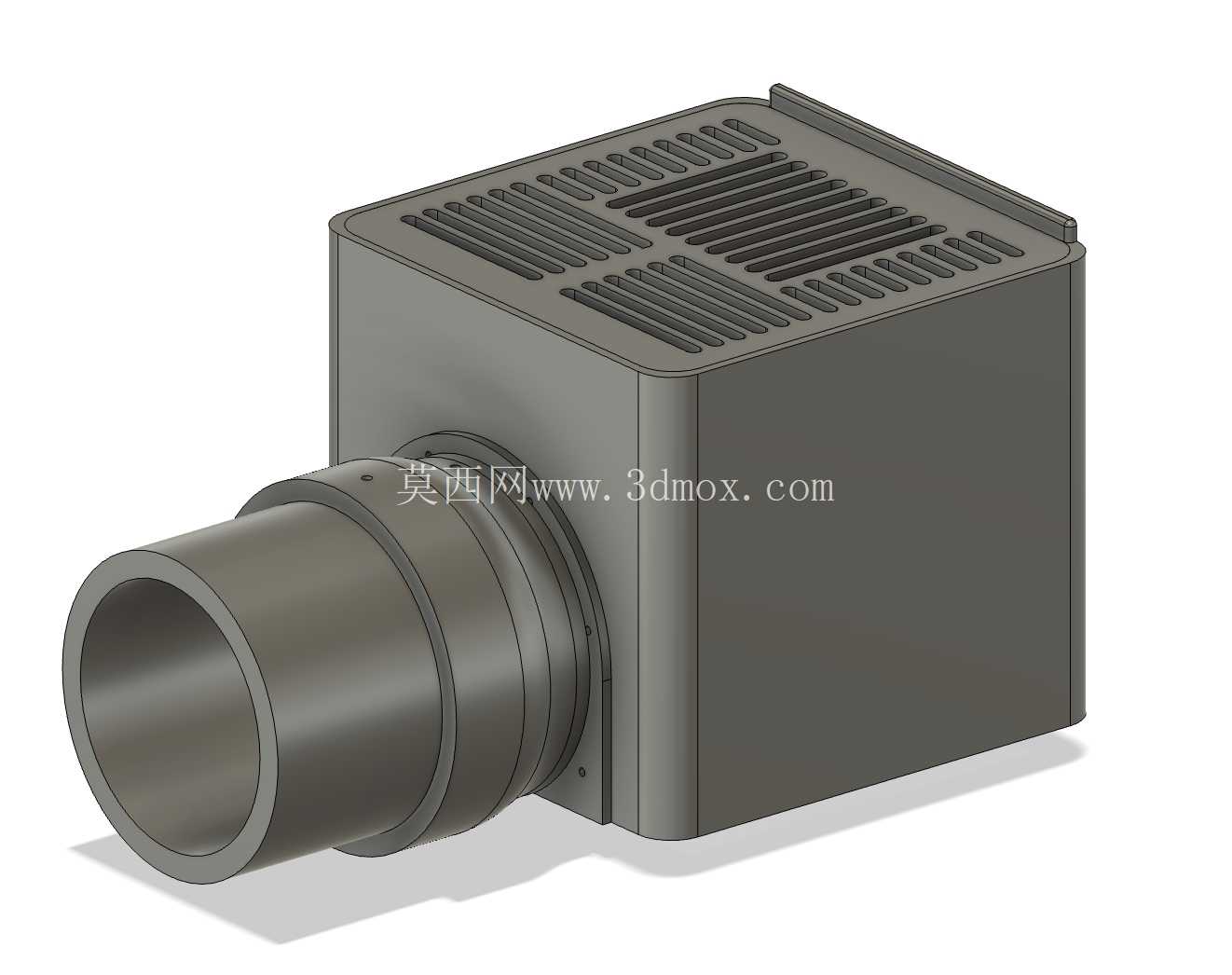

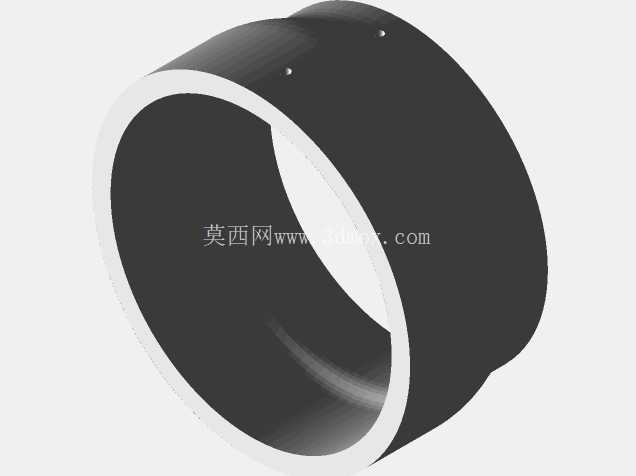

　　设计阶段首先考虑的是不同现场的安装适配性，盒体侧面预留的圆形法兰接口为标准管线对接结构，可直接匹配常规口径的硬质排水管道，针对现场采用黑色波纹埋地管的场景，还配套设计了波纹管适配转接件，转接件顶部预留螺钉固定孔位，安装时可通过自攻螺钉将转接件与盒体接口牢牢锁固，避免接口处出现渗水、脱落问题。盒体的壁厚经过结构强度校核，完全可以承受人行荷载，安装在铺装路面时不会被过往行人踩压变形，格栅的筋条采用等间距排布，受力均匀，长期暴露在户外环境下也不会出现筋条断裂的问题。

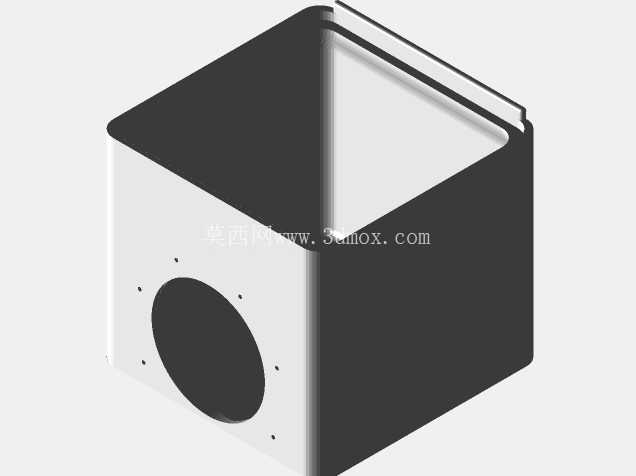

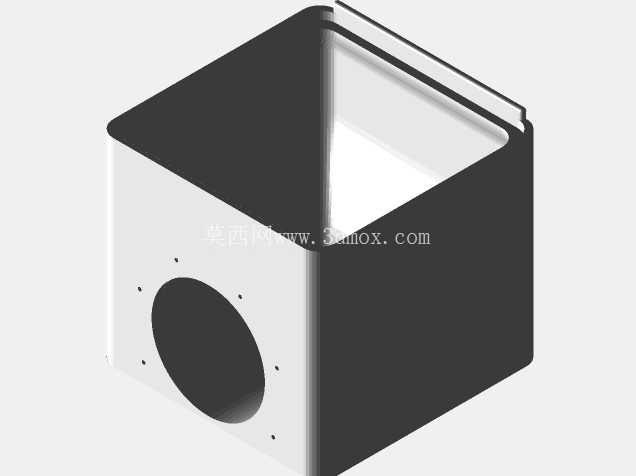

　　安装边界方面，该装置的方形盒体结构无需定制特殊的安装基座，现场施工时只需根据盒体的外形尺寸开挖对应大小的基坑，将盒体调平后，侧面接口对接排水管线，顶部格栅与周边地面或排水沟顶面齐平即可完成安装，斜底版本的盒体内部带有导流坡度，落水进入盒体后可在重力作用下自动流向侧面出口，不会在盒体内形成积水残留，避免长期积水滋生蚊虫、淤积泥污。平底版本则更适配安装在已完成硬化的平整基面，无需对现有基面做额外的坡度找补，安装工序更简便。

　　从功能实现逻辑来看，该装置同时承担了杂物拦截、水流消能、管线转接三个核心作用：落水管从高处落下的雨水带有较大动能，直接冲入地下管线容易对管线接口造成冲击，进入盒体后水流速度得到缓冲，再平缓流入排水管线，可有效降低水流对管线的冲刷损耗；顶部格栅的拦截作用可将大体积杂物阻隔在盒体内，避免杂物进入管线造成堵塞，减少管网疏通的频次；配套的转接件则解决了不同材质、不同口径管线的对接难题，无需现场额外加工转接接头，降低现场施工的难度。

　　实际测试过程中，该装置在模拟小时降雨量100mm的极端强降雨工况下，过水能力完全满足常规屋面落水管的排水流量需求，未出现溢水问题，格栅的拦截效率可达95%以上，常规的落叶、碎石等杂物均无法进入排水管线，接口处经过密封处理后无渗漏问题，整体结构的抗老化、抗冲击性能均满足户外长期使用的要求，不管是新建项目的排水系统配套，还是老旧小区排水改造的配件替换，都能直接适配安装，无需对现有排水系统做大规模改动。
