适配3mm面板的2020铝型材M4螺母支架挂钩

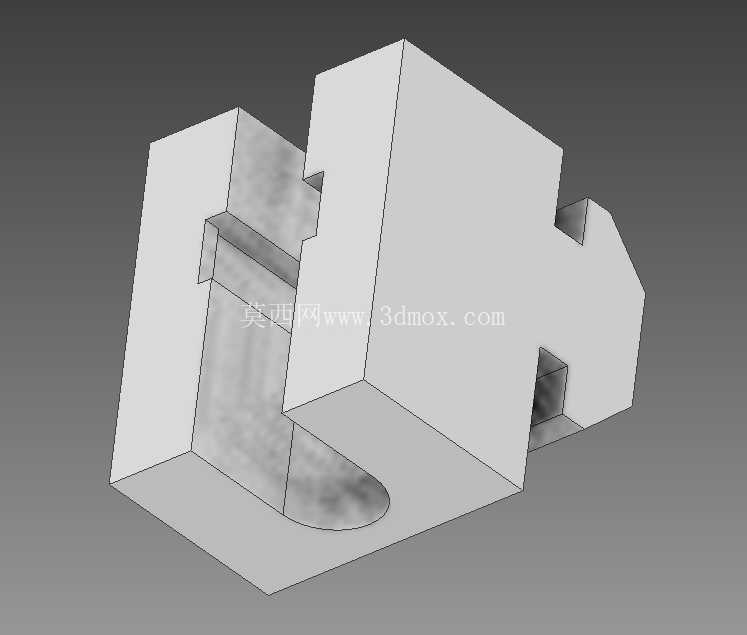

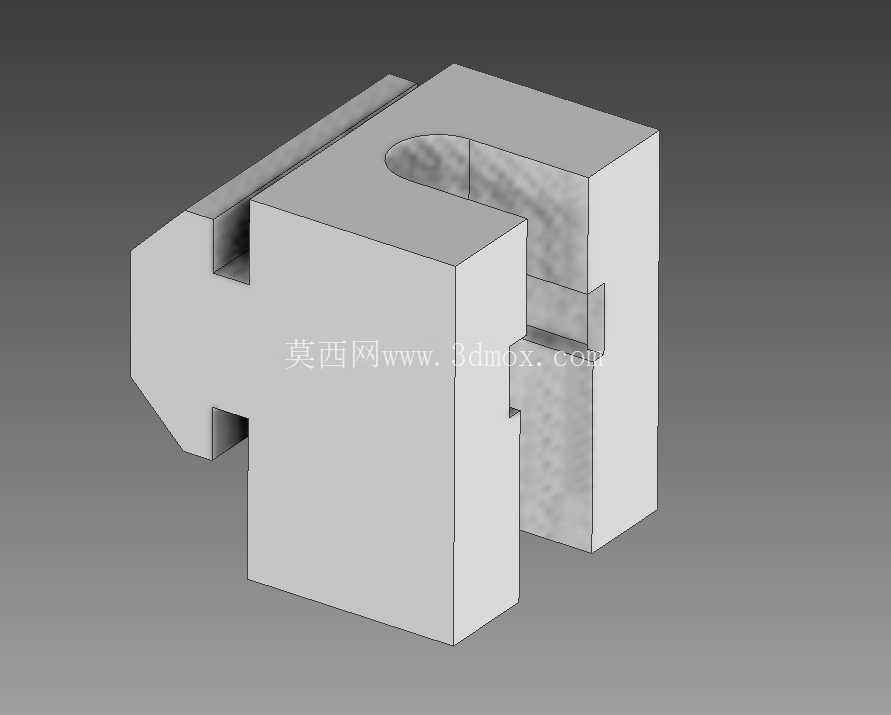

　　这款适配2020系列欧标铝型材的M4螺母支架挂钩，就是针对这类安装痛点开发的嵌入式连接构件，实际使用时不需要提前在铝型材槽内预置螺母，也不需要额外搭配角码等转接件，直接将挂钩主体卡入2020铝型材的端面槽口，依靠构件本身的弹性卡扣结构就能实现与型材的预固定，不会在面板安装过程中出现构件移位脱落的问题。从结构设计逻辑来看，这款挂钩采用了分体式卡接结构，主体部分完全嵌入铝型材的槽腔内部，外露的挂接面刚好与3mm厚度面板的安装边贴合，预留的M4螺纹孔位可以直接搭配标准M4盘头螺丝完成面板的锁紧固定，安装完成后挂钩整体不会突出型材的外表面，框架外侧看不到突出的连接件，既能够保证框架外观的一致性，也能避免外露连接件剐蹭操作人员或者管线。在工业铝型材框架搭建的各类场景中，面板与型材的快速可靠连接一直是结构设计中需要反复打磨的细节，尤其是实验室测试台架、小型设备外罩、自动化设备侧护板这类采用3mm厚度亚克力、冷轧钢板或者玻纤板作为面板的结构，传统的T型螺栓搭配角码的固定方式不仅安装工序繁琐，外露的连接件还会破坏框架外观的整洁度，部分需要频繁拆装面板的场景下，反复拧动螺栓还容易造成铝型材槽口滑牙，缩短型材框架的使用寿命。

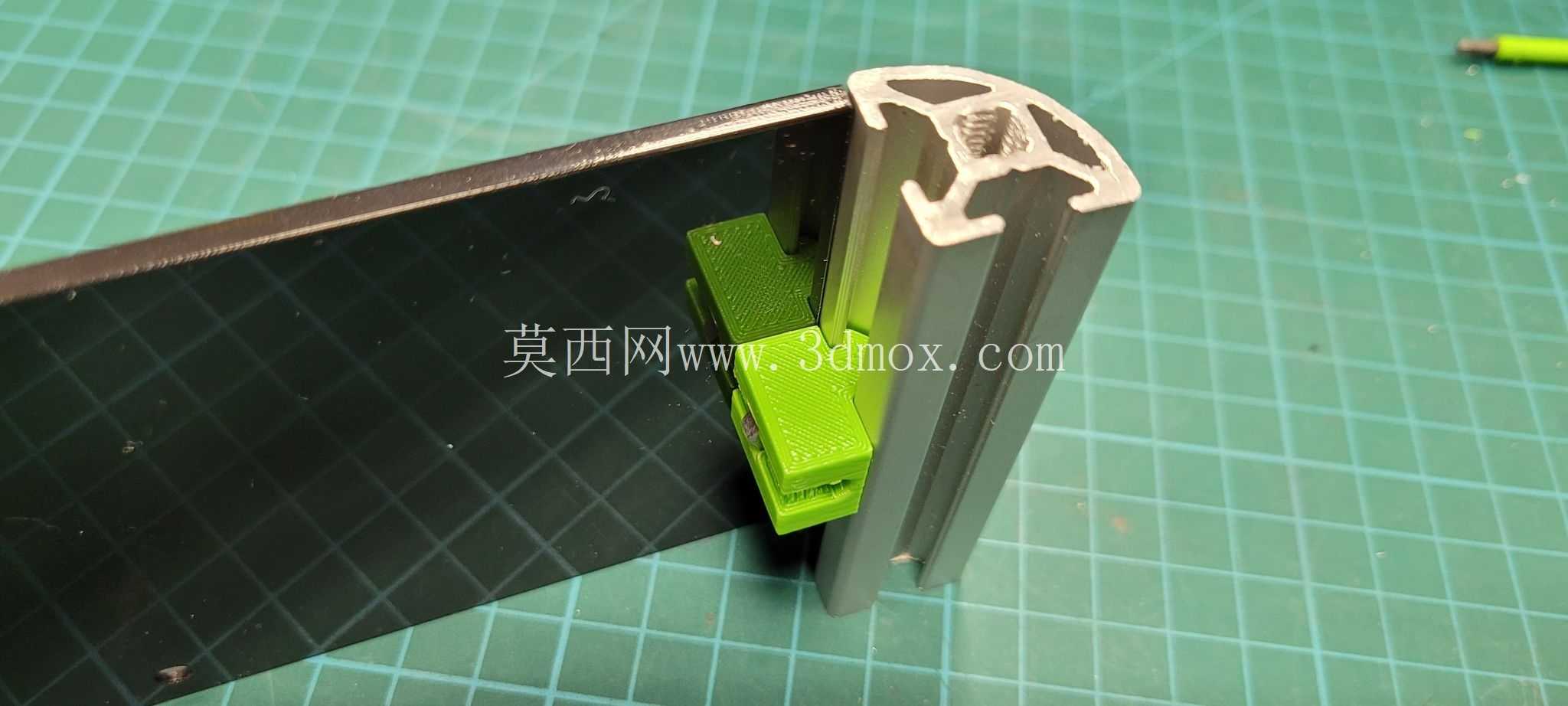

　　在安装边界的适配性上，这款挂钩专门针对2020系列欧标铝型材的槽口尺寸做了公差匹配，卡入型材槽口后，构件与型材槽壁的单边间隙控制在0.1mm以内，既不会因为间隙过大出现安装晃动，也不会因为尺寸过紧导致卡装困难，不需要额外打磨或者修配就能直接装配；针对3mm厚度的面板，挂钩的挂接台阶高度刚好与面板厚度匹配，面板安装后与型材表面齐平，不会出现面板凸起或者凹陷的问题，螺纹孔的有效啮合长度达到6mm，搭配标准M4螺丝锁紧后，单个挂钩的静态承重可以达到5kg，均匀布置的情况下完全可以满足常规设备护板、台架面板的固定承重需求。

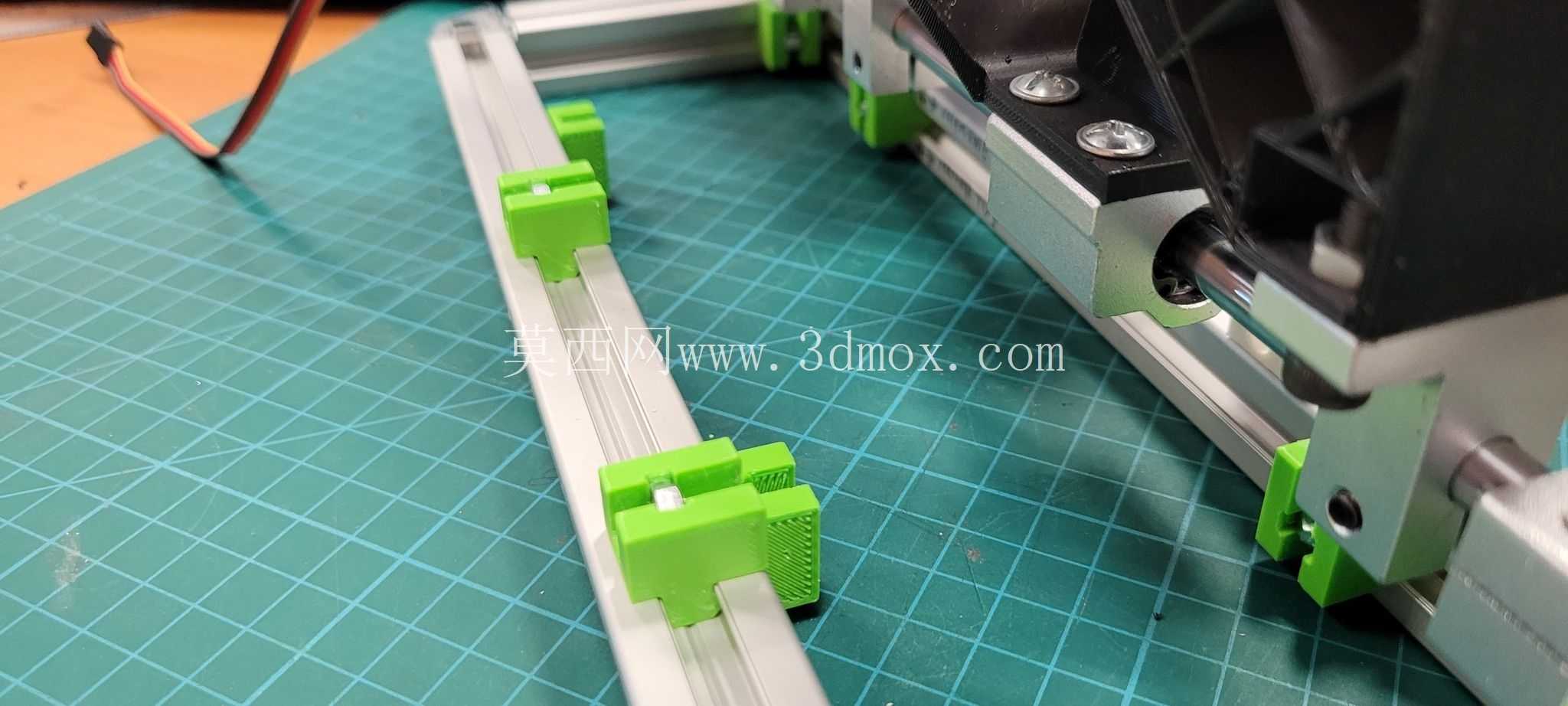

　　不同于传统的铝型材连接配件，这款支架挂钩在设计时充分考虑了现场装配的效率问题，整个安装过程不需要使用专用工具，先将挂钩卡入铝型材对应位置的槽口，按压到位后听到卡扣卡紧的声响就完成了构件的预装，之后将面板对准挂钩的挂接位置卡入，最后拧紧M4固定螺丝即可完成单处连接，单处连接的装配时间不超过10秒，相比传统角码加T型螺栓的连接方式，装配效率可以提升60%以上，而且后期需要拆卸面板时，只需要拧下M4螺丝就能取下面板，不需要将挂钩从型材槽内拆出，反复拆装也不会破坏型材槽口的结构，适合需要频繁开启维护的设备护板场景。在实际的应用场景中，这类挂钩不仅可以用于铝型材框架的面板固定，还可以作为小型线缆理线架、传感器安装支架的挂接基座使用，在型材框架上调整安装位置时，只需要松开卡扣就能沿着型材槽滑动调整位置，调整到位后重新卡紧即可，不需要对型材做任何钻孔或者二次加工，对于非标自动化设备的快速改型、实验室测试台架的临时搭建这类需要频繁调整结构的场景，能够大幅降低结构改造成本，缩短搭建周期。

　　从结构强度的设计细节来看，挂钩的卡扣部位做了加厚处理，反复拆装的卡扣寿命可以达到500次以上，不会因为多次拆装出现卡扣断裂或者弹性失效的问题，螺纹孔部位采用了内嵌式的加厚结构，锁紧螺丝时不会出现螺纹滑牙或者构件开裂的问题，整体采用3D打印工艺制作时，可以根据实际使用场景选择不同的材料，常规室内场景使用PLA材料就能满足强度需求，有一定耐温或者强度要求的场景可以选择PETG或者ABS材料，不需要开模就能快速制作适配不同厚度面板的衍生版本，对于小批量定制的设备框架来说，能够大幅降低配件的采购周期和成本。
