农业自主机器人电池支撑抽屉结构设计

　　在户外农业作业场景中，自主作业机器人的供电模块更换效率直接决定了单日作业覆盖范围，传统内置式电池仓需要操作人员俯身对位、拧动紧固件完成拆装，在泥泞、高秸秆密度的农田环境中操作难度极大，甚至会因为对位偏差刮损电池接插件的密封结构，导致田间扬尘、露水侵入引发供电故障。这款抽拉式电池支撑结构，就是针对田间快速换电的实际痛点做的定向优化，整个抽屉组件采用侧装滑轨承载，抽拉行程覆盖电池完全取出的操作空间，操作人员无需大幅度俯身，只需拉动抽屉外侧的扣手即可将电池托架完全拉出，完成电池更换后将抽屉推回到位，内置的弹性锁止销会自动卡入定位孔，避免机器人在颠簸田面行进时抽屉意外滑出。

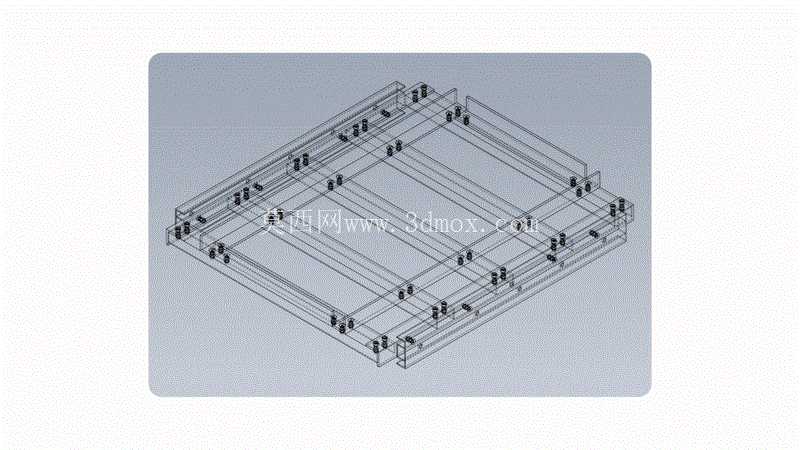

　　从结构设计逻辑来看，整个抽屉的承载框架采用等强度布局，两侧的滑轨安装面做了局部加厚处理，对应电池重心位置设置了两道横向加强筋，避免满载状态下托架出现下挠变形，影响滑轨的滑动顺畅度。电池安装位的定位凸台完全匹配电池壳体的底部凹槽，放入电池后无需额外调整即可对准内部供电接插件，接插件安装座预留了2mm的浮动间隙，能够抵消托架加工、装配带来的位置偏差，避免硬对接造成的接插件插针弯折。抽屉的前端面设置了内嵌式密封胶条，当抽屉推回锁止后，胶条会与仓体开口面完全贴合，阻挡田间作业时的扬尘、农药雾滴、露水进入仓内，保护内部供电连接部件的绝缘性能。

　　安装边界方面，整个抽屉组件的外形尺寸完全适配机器人本体的侧部安装空间，滑轨的安装孔位与机器人本体的预设安装立柱完全对齐，不需要对原有机器人的主体框架做额外打孔修改，可直接替换原有内置式电池仓结构。抽屉的内部承载空间做了通用化设计，除了适配指定规格的农业机器人动力电池外，托架底部的可调压块可以在一定范围内调整夹持尺寸，兼容同电压等级不同容量的电池包，适配不同作业时长的需求。抽拉力经过反复调校控制在15N以内，操作人员单手握持扣手即可完成抽拉操作，即使戴着手套也能顺畅施力，锁止机构的解锁按键设置在扣手上方，拉动抽屉的同时即可完成解锁，不需要额外的操作步骤。

　　考虑到田间作业的振动工况，滑轨选用了带阻尼缓冲的重载型滑轨，在抽屉推回到位前的最后30mm行程会自动缓冲减速，避免硬碰撞对电池内部电芯造成冲击，同时滑轨的滚珠保持架采用耐粉尘设计，表面做了镀镍防锈处理，能够适应高湿度、多粉尘的作业环境，长期使用不会出现卡滞、锈蚀的问题。托架的底部设置了镂空沥水孔，即使有少量露水、雨水进入抽屉内部，也会顺着沥水孔排出，不会在托架内部积液腐蚀电池壳体。整个抽屉的所有棱角位置都做了R3以上的圆角处理，避免操作人员换电时被尖锐边角划伤，也防止作业过程中刮蹭到农作物枝干造成不必要的作物损伤。

　　在结构强度校核阶段，针对农业机器人常见的颠簸、侧倾工况做了对应的仿真验证，当机器人在15度倾斜坡面作业时，抽屉的锁止机构能够提供足够的保持力，不会因为重力分力出现滑出，托架的最大变形量控制在0.2mm以内，完全满足接插件对接的精度要求。电池压块采用快拆式设计，不需要额外工具即可手动松开调整，当需要更换不同尺寸的电池时，只需调整压块的安装位置即可完成适配，不需要更换整个托架结构，大幅提升了部件的通用适配能力。抽屉的前端面还预留了状态观察窗位置，可以直接观察电池的剩余电量指示灯，不需要抽出抽屉就能掌握电池的电量状态，方便作业人员提前规划换电时机，避免作业中途电池耗尽影响作业进度。
