电源变压器配套方形安装门组件结构

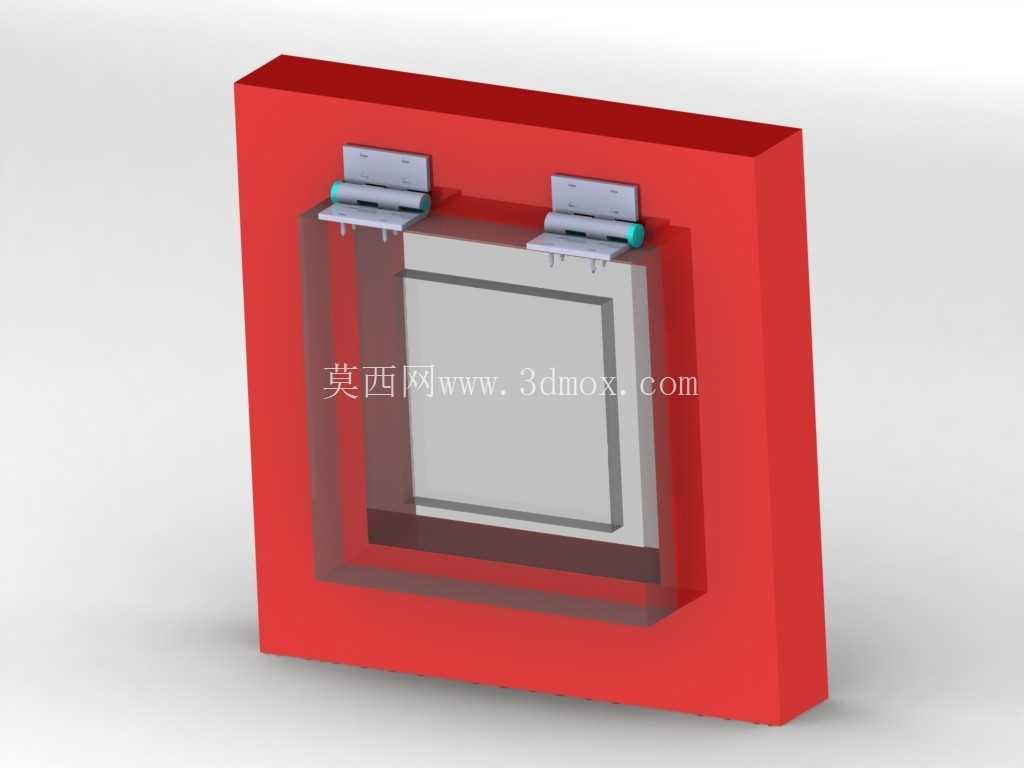

　　在中小功率干式电源变压器的柜体防护设计中，这类内嵌式方形门组件是兼顾防护性能与操作便捷性的核心结构件，主要应用于工业控制柜内置变压器、小型成套配电装置内的电源变压单元防护场景，日常运维中可通过开启门体完成变压器接线端子检查、绕组温度检测、积尘清理等常规操作，闭合状态下可阻挡外界粉尘、飞溅碎屑直接接触变压器带电部位，同时避免运维人员误触带电部件引发安全隐患。从结构设计逻辑来看，该门组件采用外框嵌套式的装配方案，外层红色框体为与变压器柜体安装面贴合的固定基座，设计时预留了与柜体钣金折边匹配的嵌入深度，安装时可直接卡入柜体预留的方形开口内，通过侧边的固定孔完成与柜体框架的锁附，无需额外设计复杂的转接支架，能有效压缩柜体内部的安装空间占用。

　　内层的灰色方形门板为活动启闭部分，门板与外框之间预留了均匀的配合间隙，既保证门板转动过程中不会与外框发生卡滞摩擦，也能在闭合后形成基本的防护遮蔽面，门板表面做了平整化处理，可根据实际使用需求粘贴警示标识、回路编号标签，方便运维人员快速识别对应变压器单元。门体上部对称布置的两组铰接部件是实现启闭功能的核心结构，铰接座采用平直的安装面设计，通过紧固件分别固定在外框基座与活动门板上，铰接轴的转动阻尼经过适配调校，既可以让门板在0到90度的开启角度范围内任意悬停，避免门板自行回落夹伤操作人员手部，也能保证长期使用后不会出现铰接松动、门板下垂错位的问题，相比传统的单轴合页结构，这种对称双铰接的布置方式能让门板受力更均匀，适配重量稍大的金属门板使用场景。

　　从安装边界尺寸来看，这类门组件的外框轮廓尺寸需要与变压器柜体的预留开口严格匹配，设计时外框的单边尺寸比柜体开口大出一定的压边宽度，保证安装后外框能完全遮盖开口与柜体之间的装配缝隙，提升整体外观的整洁度；门板的内边缘与外框内圈的配合间隙控制在合理范围内，既满足钣金加工的公差要求，也能避免间隙过大导致异物进入柜体内部。在实际选型应用中，需要根据所配套变压器的柜体安装面厚度调整外框的嵌入深度，若柜体采用较薄的钣金板材，可适当减小外框的嵌入深度，避免外框伸入柜体内部过多干涉变压器本体的接线与散热空间；若柜体采用厚度较大的板材，则需要对应增加外框嵌入深度，保证门板闭合后外表面与柜体外表面齐平，不会出现突出或凹陷的情况。

　　另外，该门组件的结构设计预留了锁具安装位置，可根据使用场景的安全防护等级需求，加装小型机械锁或者快开式搭扣，对于需要频繁操作的场景可选用快开搭扣，无需额外工具即可快速开启门体，对于安全防护要求较高的场景则可加装机械锁，限制非授权人员随意开启。在结构强度设计上，外框基座采用了加厚的结构设计，可承受多次启闭操作带来的冲击力，不会出现框体变形的问题；活动门板在保证平整度的前提下做了轻量化处理，降低铰接部件的长期承载负荷，延长整个门组件的使用寿命。在三维建模过程中，需要重点验证铰接部件的转动行程是否存在干涉，模拟门板从完全闭合到完全开启的全过程，确认门板边缘与外框、柜体内部结构不会发生碰撞，同时校核安装孔位的位置精度，保证装配时紧固件可以顺利穿入对应孔位，不会出现孔位错位导致无法安装的问题。对于不同功率等级的电源变压器，可在该基础结构上进行尺寸缩放，调整外框与门板的整体尺寸，适配不同规格的柜体开口需求，铰接部件的规格也可根据门板重量对应调整，保证结构强度与使用需求相匹配。
