适配UFACTORY xArm Lite的定制相机安装支架

在轻量型协作机械臂的视觉集成场景中，末端执行器的安装适配一直是小批量项目落地的常见痛点，尤其是针对UFACTORY xArm 5 Lite这类负载有限、夹爪安装孔位固定的入门级协作臂，常规通用相机支架往往存在安装干涉、重心偏移、孔位不匹配的问题，直接影响视觉定位的精度与机械臂运动的稳定性。这款定制支架正是针对这类场景开发的专用安装组件，核心作用是在不改动原有夹爪结构的前提下，为工业相机、视觉传感器提供稳定的安装基准，适配5自由度机械臂的视觉抓取、定位检测类作业需求。

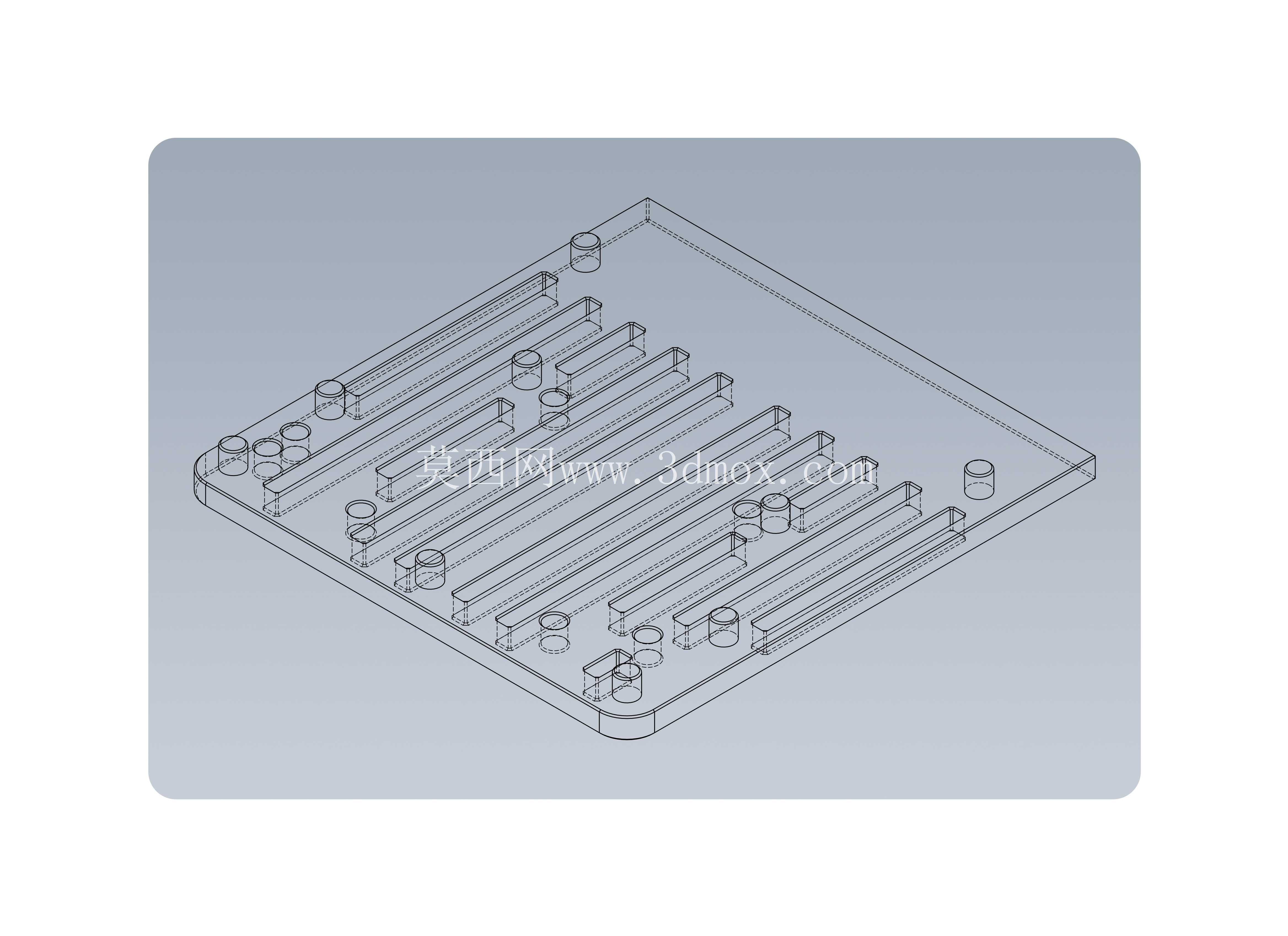

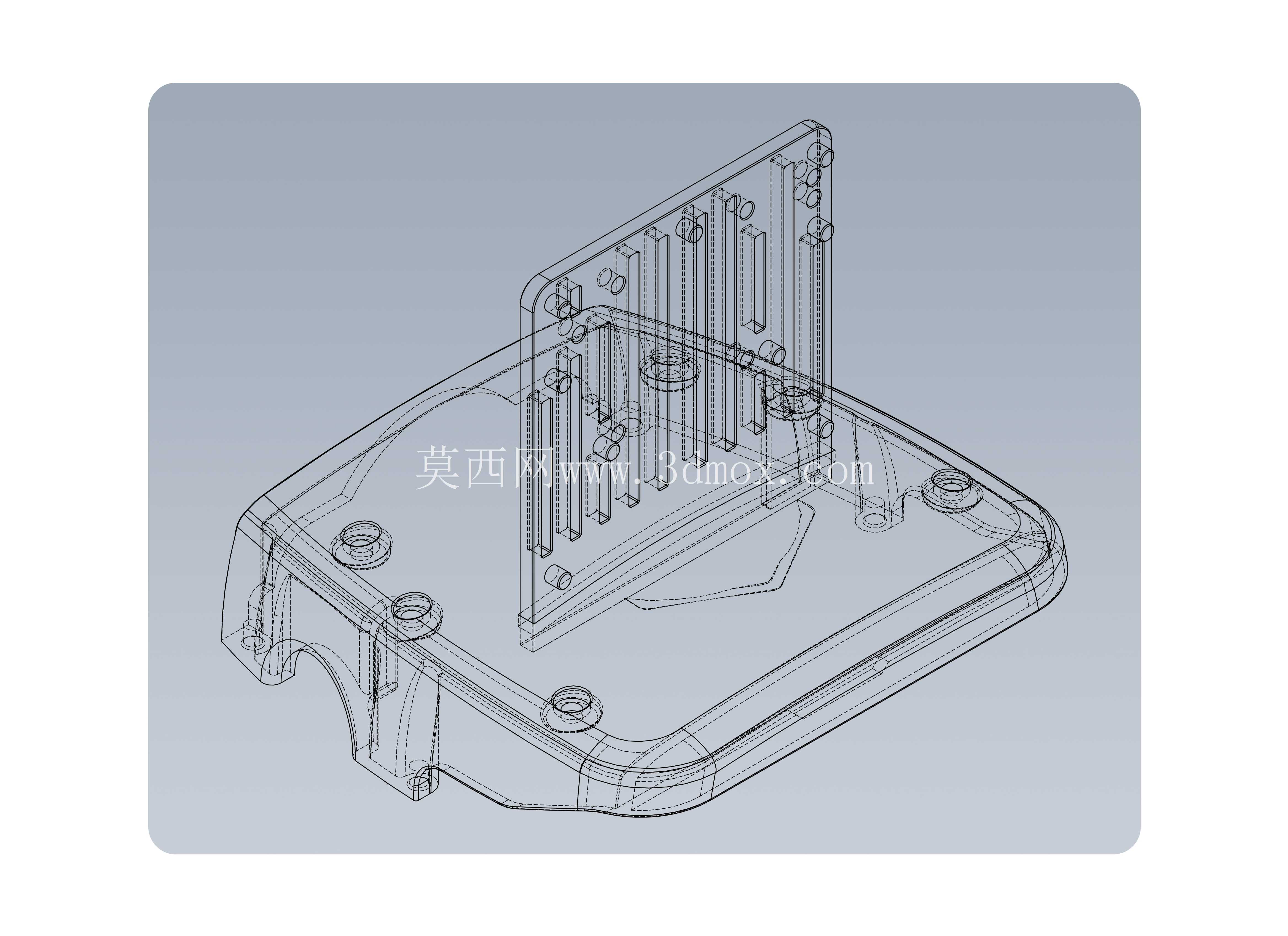

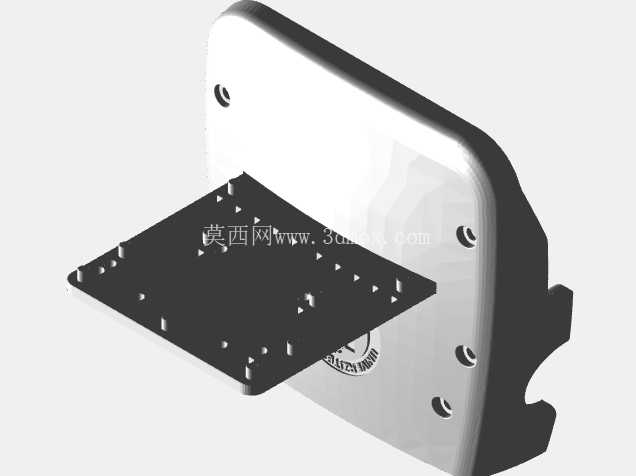

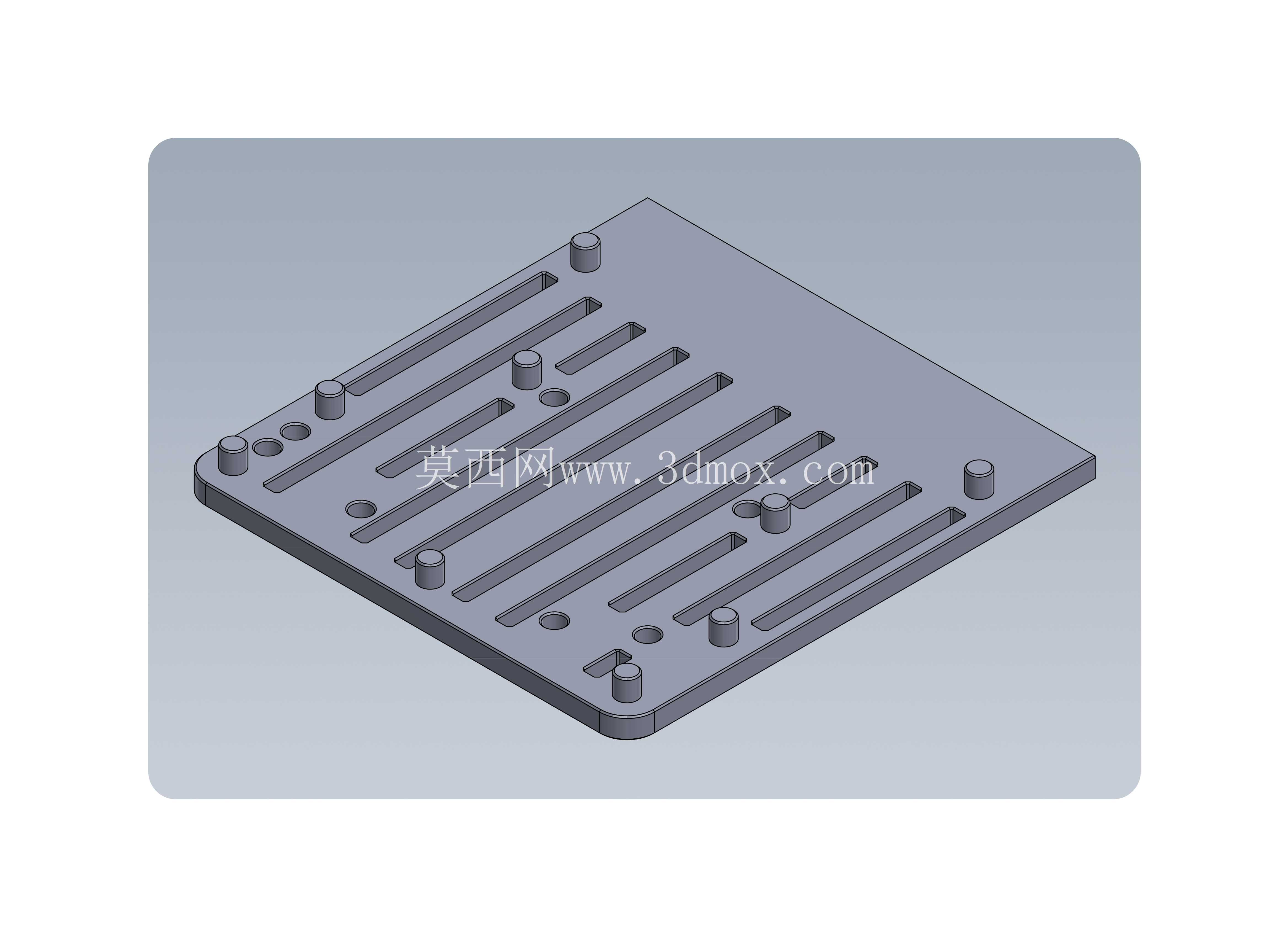

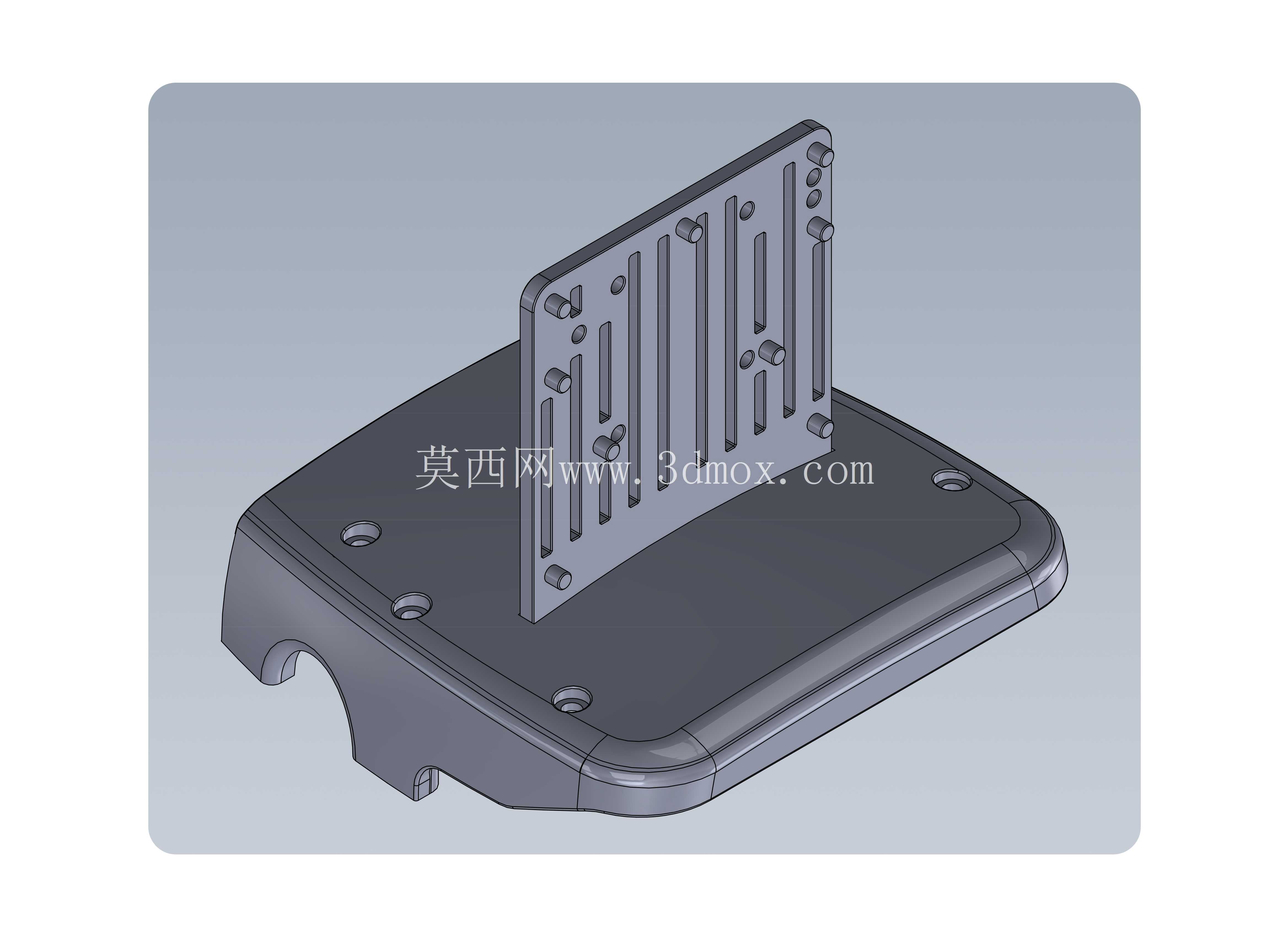

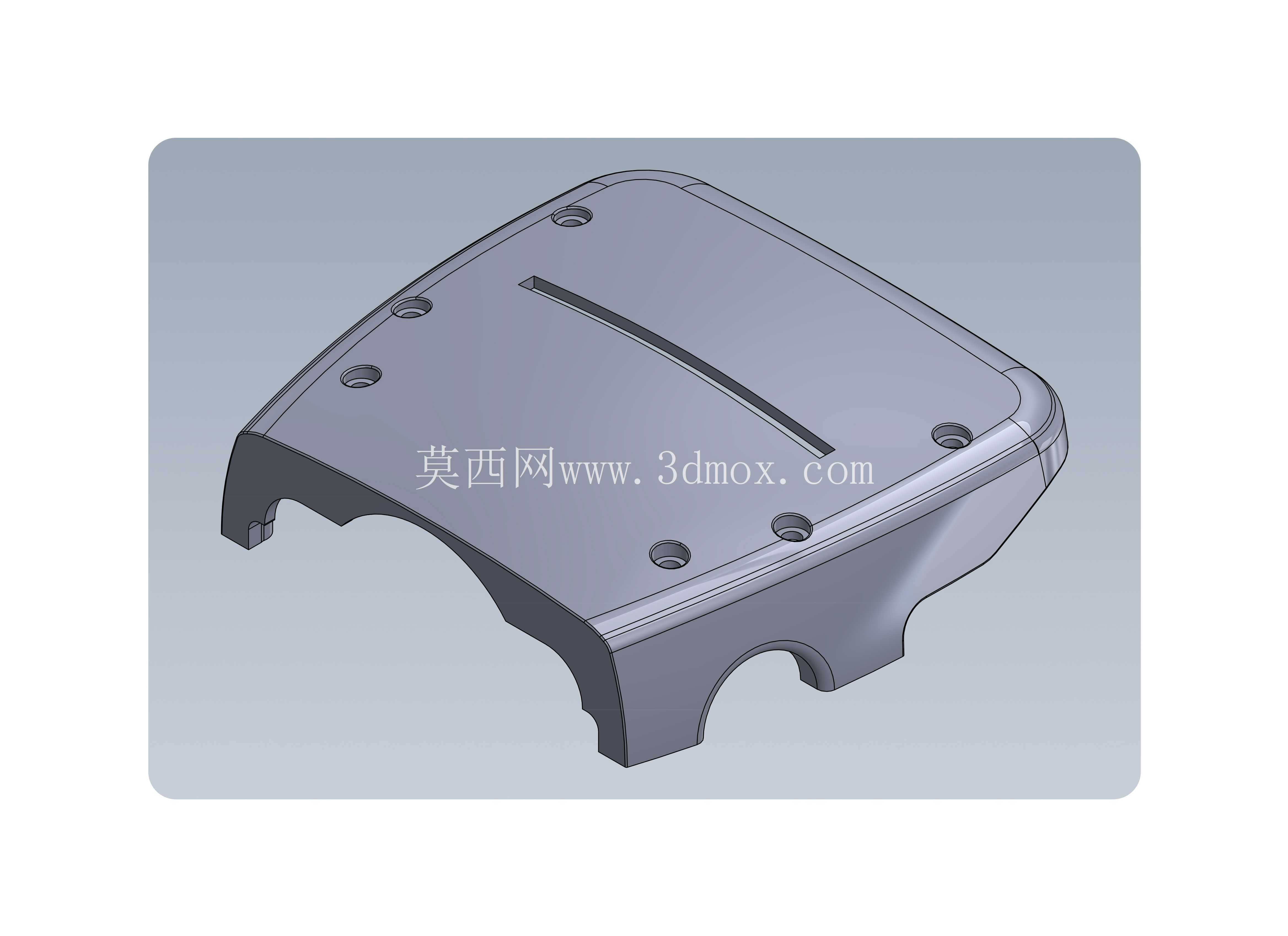

从结构设计来看，支架分为底座与立板两个核心功能部分，底座完全贴合原有夹爪的上表面轮廓，边缘做了与夹爪外壳一致的圆角过渡，避开夹爪开合的运动行程，不会对夹爪的正常夹持动作造成任何干涉。底座上的安装孔位完全匹配夹爪顶面的原有螺纹孔，不需要额外打孔或者加装转接件，直接通过螺丝即可完成固定，安装过程不需要拆解夹爪本体，现场装配效率很高，同时也能保证安装后的重复定位精度，避免多次拆装带来的基准偏移。立板部分采用多孔位开槽设计，不同长度、不同宽度的通槽沿竖直与水平方向交错排布，能够兼容不同安装孔距的工业相机、镜头以及补光组件，用户可以根据实际使用的相机型号调整安装位置，沿竖直方向调整可以改变相机的工作距离，适配不同视野范围的拍摄需求，沿水平方向调整可以让相机光轴对准夹爪的夹持中心，保证视觉识别的坐标与机械臂末端坐标系的重合度，降低手眼标定的误差。

在安装边界的考量上，支架整体的外轮廓完全控制在夹爪的上部空间范围内，横向宽度没有超出夹爪底座的最大宽度，竖直方向的高度也经过反复校核，当机械臂运动到各轴极限位置时，支架不会与机械臂的大臂、小臂结构发生碰撞，同时整体重量控制在轻量范围内，不会过多占用机械臂的有效负载，预留出足够的负载余量给夹爪与待抓取工件。立板的厚度经过受力校核，在单侧安装相机与镜头的情况下不会发生明显形变，即使机械臂以最高速度做启停运动，支架也能保持足够的刚性，不会出现相机抖动导致的成像模糊问题，保证视觉识别的稳定性。

从实际应用场景出发，这类支架主要面向高校课外创新项目、小型自动化工作站的快速搭建场景，不需要复杂的定制加工流程，通过常规的板材切割、折弯、攻丝工艺即可完成制作，成本远低于市面上的通用视觉安装模组。在桌面级视觉抓取作业中，支架可以将相机固定在夹爪正上方，采用眼在手上的安装方式，能够跟随夹爪移动到不同工位，完成工件定位、缺陷检测、条码识别等多种视觉任务，相比固定安装的相机，这种安装方式的视野灵活性更高，不受工作台布局的限制，对于小批量多品种的柔性作业场景适配性更强。设计过程中特意规避了多余的结构凸起，所有边角都做了倒角处理，避免在机械臂运动过程中剐蹭周边的设备或者工件，底座与夹爪的接触面做了平面度处理，安装后不会出现翘边、松动的问题，长时间运行也不需要频繁紧固螺丝。立板上的槽孔宽度适配常用的M3、M4安装螺丝，不需要额外定制特殊规格的紧固件，用户在现场调试时可以快速调整相机位置，缩短项目调试周期。
