可伸缩旋转式井口踏步定位工装结构

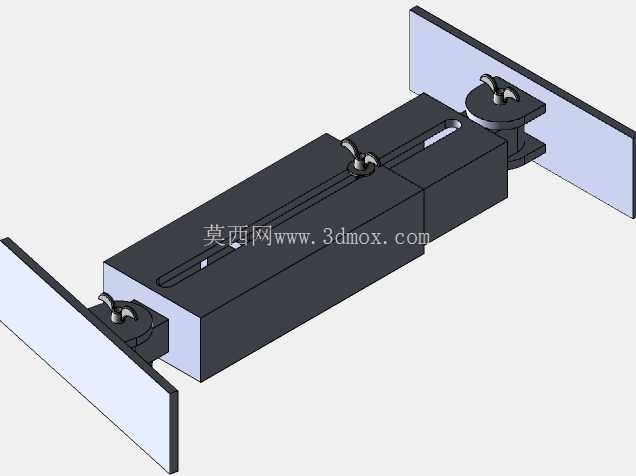

　　在建筑井口类施工的现场作业环节，作业人员经常需要在不同规格的井口边缘完成临时踏步的快速定位与固定，常规的临时踏步多采用焊接或者铁丝绑扎的方式固定，不仅拆装效率低，适配不同井口宽度时需要反复裁切调整，还容易出现固定不牢的安全隐患，这款可调式定位工装正是针对这类现场痛点设计的专用施工辅具。从结构设计逻辑来看，整个工装采用双段滑动嵌套的主体结构，主体采用矩形截面的滑动副配合，长槽孔作为行程调节的导向结构，不需要额外加装导轨零件，直接通过主体型材的嵌套配合实现伸缩功能，整体伸缩行程可以覆盖常规民用建筑、工业管线井口的常见宽度范围，两端的安装板可以贴合井口两侧的结构面，不需要破坏井口原有结构的面层。

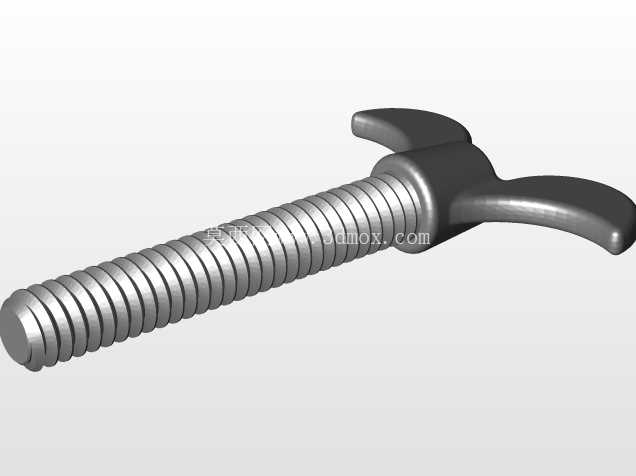

　　末端的旋转连接结构是设计的核心细节，考虑到不同施工现场的井口侧边不一定是完全平行的平面，部分老旧建筑的井口边缘存在倾斜、不规整的情况，两端的连接座采用销轴式旋转结构，可以在一定角度范围内自适应调整安装板的贴合角度，保证安装板能够完全贴紧井口的结构面，避免出现点接触导致的固定不稳问题。锁止结构选用蝶形螺母，不需要额外携带扳手类工具，作业人员徒手就可以完成锁止与松开操作，调整到位后拧紧两个蝶形螺母，就可以同时锁定伸缩滑动副和两端的旋转角度，整个调节过程单人两分钟内就可以完成，相比传统的固定方式效率提升非常明显。

　　从安装边界来看，工装收缩状态下的整体长度可以适配窄幅井口的安装需求，完全伸出后能够覆盖大尺寸管线井口的宽度，两端安装板的平面尺寸经过优化，不会因为接触面积过小压坏井口周边的装饰面层或者结构保护层，滑动副的配合间隙控制在合理范围，既不会因为间隙过大出现晃动，也不会因为间隙过小导致现场有灰尘、碎屑时出现卡滞无法调节的问题。实际使用时，作业人员先根据井口的大致宽度松开蝶形螺母，将工装拉伸到接近井口宽度的尺寸，把两端的安装板抵在井口两侧的结构面上，微调旋转角度让安装板完全贴合，再调整伸缩长度让工装处于略微张紧的状态，依次拧紧滑动副上的蝶形螺母和两端旋转座的蝶形螺母，确认所有锁止点都紧固到位后，就可以在工装上加装踏步面板，作为临时上下的踏步使用，作业完成后松开螺母就可以快速拆下，不会在井口位置残留焊接点或者绑扎的铁丝，不会对原有结构造成破坏。

　　整个结构没有复杂的传动零件，所有零件都采用常规的机加工或者型材裁切就可以制作，维护成本极低，滑动副的表面做了耐磨处理，长期在施工现场多尘、潮湿的环境下使用也不会出现锈蚀卡滞的问题，旋转连接部位的销轴做了防脱设计，避免现场拆装时零件掉落遗失。不同于通用的可调夹具，这款工装的所有尺寸设计都是围绕井口施工的实际场景优化的，没有多余的功能结构，整体重量控制在单人可以轻松搬运的范围，现场转场不需要借助起重设备，非常适合装修施工、管线检修、建筑维保这类需要频繁在不同井口位置设置临时踏步的作业场景，能够有效降低现场临时设施的搭设成本，消除临时踏步固定不牢带来的高处坠落安全隐患。在建模过程中，滑动副的配合公差、旋转座的角度调整范围、蝶形螺母的安装空间都经过了反复校核，确保实际加工制作后不会出现运动干涉，锁止操作时不会有工具空间不足的问题，两端安装板的连接孔位也预留了可选的螺丝固定位置，对于需要长期固定的使用场景，也可以通过膨胀螺丝将安装板固定在结构面上，作为永久式的踏步支撑使用，适配不同使用周期的需求。
