手动滚轮式金属型材弯曲成型工装结构

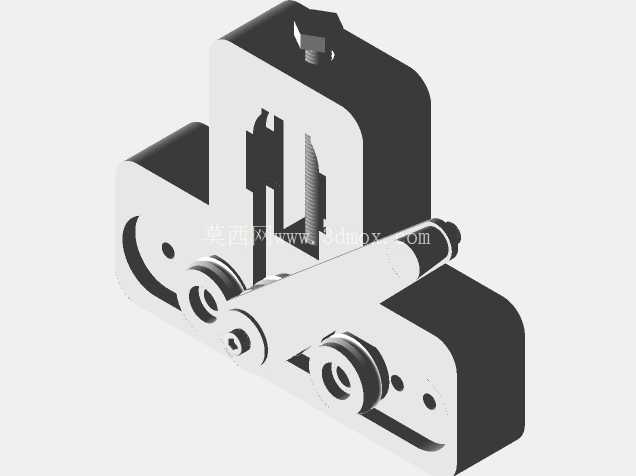

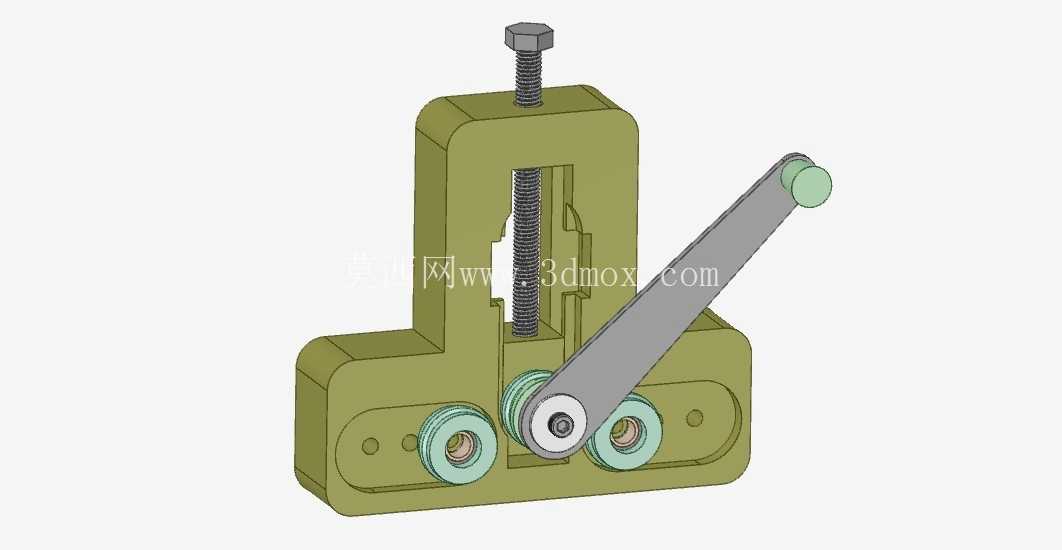

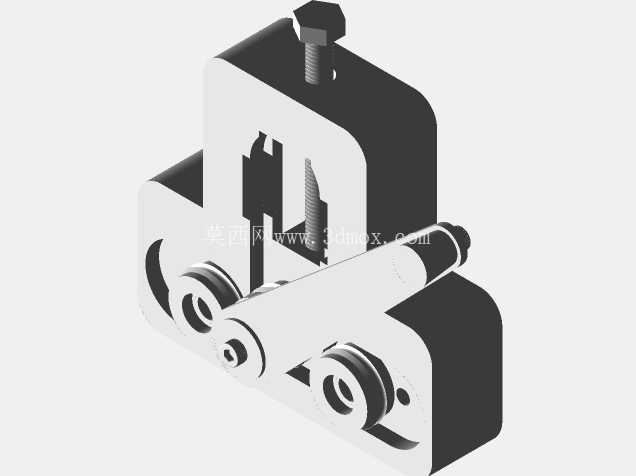

　　从结构设计逻辑来看，整个装置采用C型开式机架作为承载主体，机架底部为平直安装基面，预留了两个贯通安装孔，可通过螺栓直接固定在工作台面或者专用工装架上，安装边界的孔位间距适配常规钳工台的T型槽间距，不需要额外制作过渡连接板，安装后机架的竖直工作面与安装基面保持垂直，避免弯曲过程中出现型材偏摆、成型面扭曲的问题。机架上部集成了螺杆进给调节结构，顶部的六角螺栓头可通过普通扳手或者手动旋钮转动，带动中间的活动滚轮支座沿机架内侧的竖直导向槽上下移动，导向槽采用双侧直面限位，间隙控制在0.1mm以内，保证进给过程中活动滚轮不会出现横向窜动，进给螺杆采用梯形螺纹，具备自锁特性，调整到对应位置后不需要额外锁止结构即可固定位置，以此适配不同弯曲半径、不同直径规格的加工型材。在小型五金加工、非标零件打样、教学实训以及手工金属创作场景中，大规格工业弯管设备往往存在占地大、调试周期长、小批量加工成本高的问题，这款手动滚轮弯曲工装正是针对这类小半径、小批量型材弯曲需求设计的轻量化作业装置，可适配直径4mm左右的金属线材、薄型扁钢以及小规格薄壁管材的圆弧弯曲作业，无需外接动力源，单人即可完成操作，适合工位零散、加工批量小、弯曲半径灵活调整的作业场景。

　　作业端的操作手柄通过销轴与活动滚轮支座连接，手柄长度经过力臂优化，手动扳动时的操作力控制在普通人可轻松施力的范围内，不需要借助加长力臂即可完成常见硬度金属线材的弯曲成型。三个成型滚轮呈三角分布，底部两个为定径支撑滚轮，固定在机架下部的安装座上，滚轮外圈开有与加工型材截面匹配的圆弧槽，弯曲过程中型材嵌入槽内，避免出现表面压痕、截面扁化的问题，中间的活动滚轮为施压成型轮，随螺杆进给下压，扳动手柄时带动型材沿滚轮槽面滑动，逐步完成圆弧弯曲成型，滚轮内部镶嵌有自润滑衬套，长期使用不需要频繁加注润滑油，维护成本极低。

　　设计过程中充分考虑了小批量加工的换型需求，底部两个支撑滚轮的安装轴采用快拆结构，更换不同槽型的滚轮即可适配不同截面规格的加工材料，不需要拆解整个机架结构，换型时间可控制在5分钟以内。整个装置的外形尺寸控制在小型工装范畴，竖直方向总高度不超过200mm，底座宽度不超过150mm，占用工作台面积极小，闲置时可直接收纳在工具柜内，不会占用固定生产空间。从实际使用的角度出发，该结构没有复杂的传动零件，所有零部件均可通过普通铣削、车削、3D打印工艺制作，备件替换成本低，针对教学实训场景，还可通过更换不同直径的滚轮、调整进给下压量，直观演示不同弯曲半径下金属材料的回弹特性，帮助学习者理解金属冷弯成型的基本原理；针对手工创作、非标零件打样场景，可快速完成小半径圆弧构件的弯制，不需要等待大型设备排期，大幅缩短打样周期。

　　结构设计上规避了传统手动弯管工具容易出现的型材打滑、弯曲角度不可控的问题，三个滚轮的包角设计保证弯曲过程中型材始终被约束在槽型内，扳动手柄的进给过程平稳，成型后的圆弧段过渡顺滑，不会出现局部折痕、截面变形的缺陷。机架主体采用一体式结构设计，相比拼接式机架具备更好的刚性，弯曲过程中机架形变量控制在0.05mm以内，保证成型尺寸的一致性，即使连续加工数十件相同规格的工件，弯曲半径的偏差也可控制在0.2mm以内，满足一般非标构件的尺寸精度要求。
