商用食品加工熟火腿压制模具结构

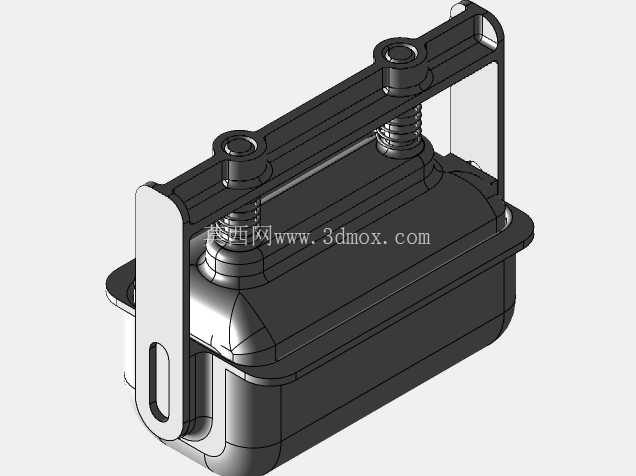

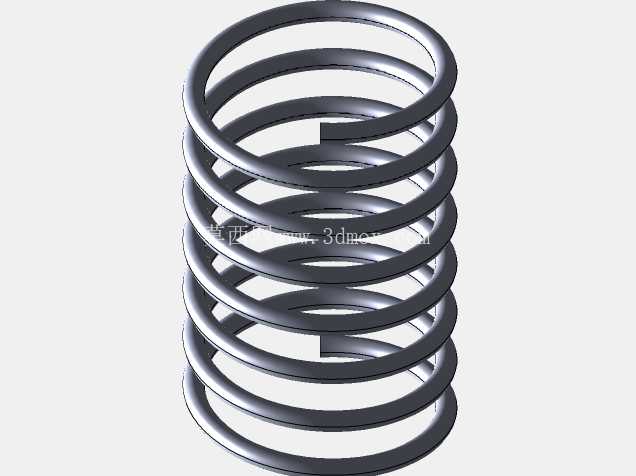

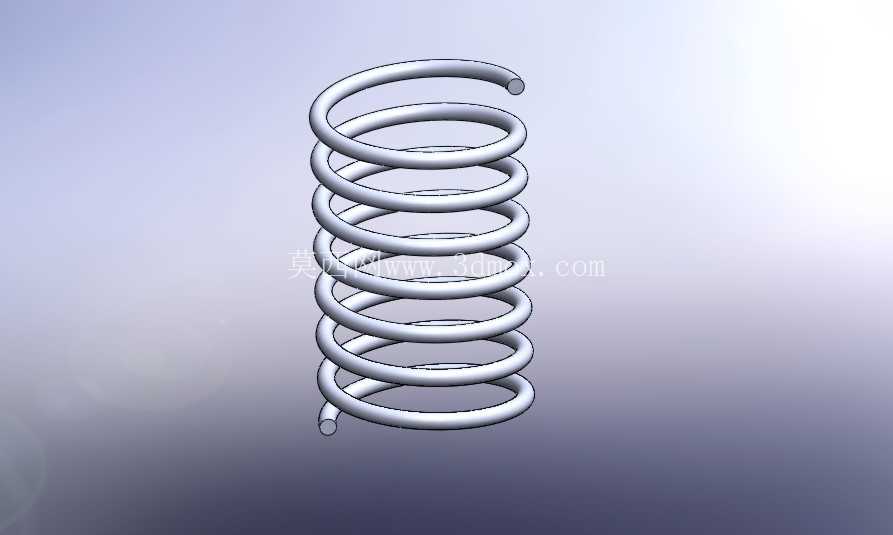

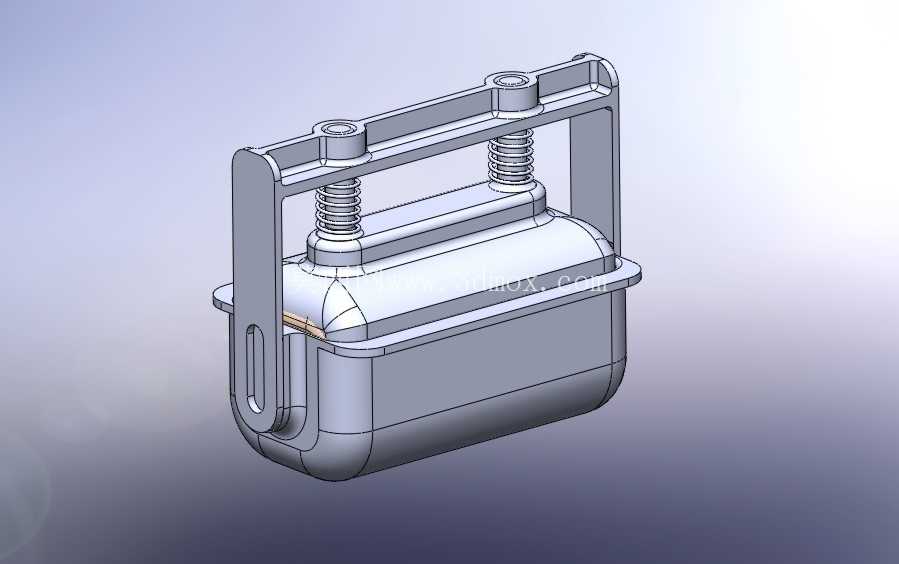

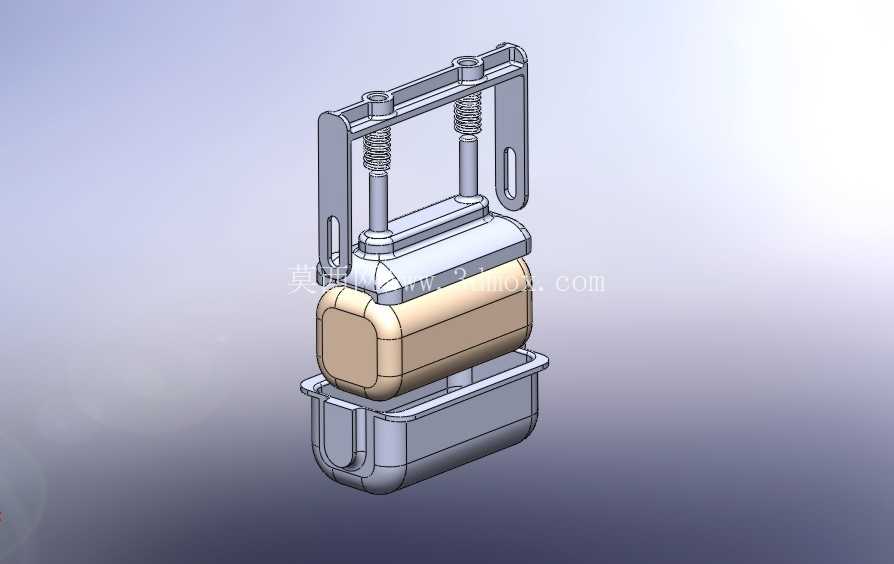

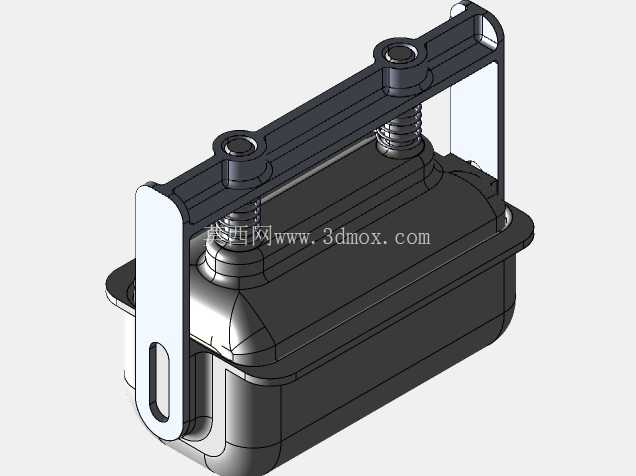

　　在商用肉制品加工与自助鲜食售卖设备的配套工装领域，这类压模的核心作用是完成装填后原料的定型施压，适配熟火腿、填充肉卷等需压实定型再加热熟化的食材加工场景，尤其适配自动售货机现制鲜食模块的小批量连续生产需求，解决松散原料加热后形变、切片散碎的问题。从结构设计逻辑来看，整套模具采用框式导向加压结构，两侧对称布置的圆柱压缩弹簧作为施压复位元件，弹簧套在导向光轴上，上端通过轴肩限位，下端与上压架连接，开盖时弹簧自动抬升上压组件，合盖施压时弹簧提供持续稳定的下压力，无需额外配置气动或液压施压元件，纯机械结构即可满足加工过程的压力需求，适配无外接动力的小型加工场景。

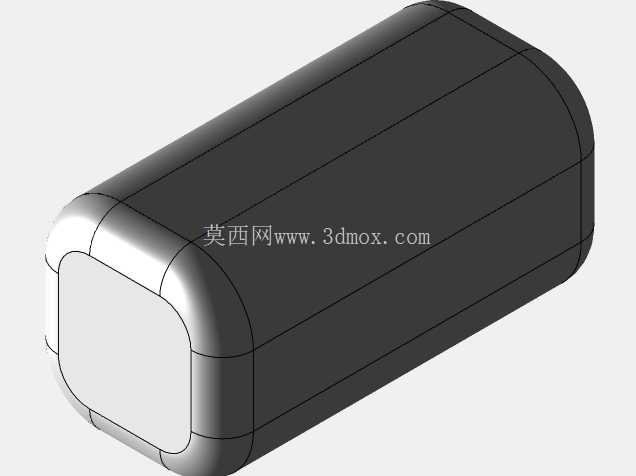

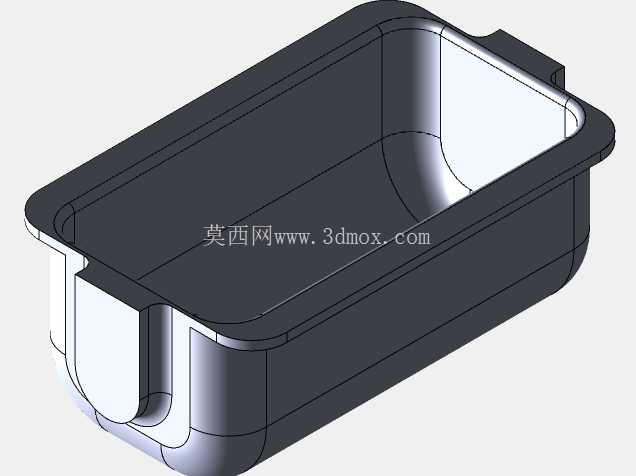

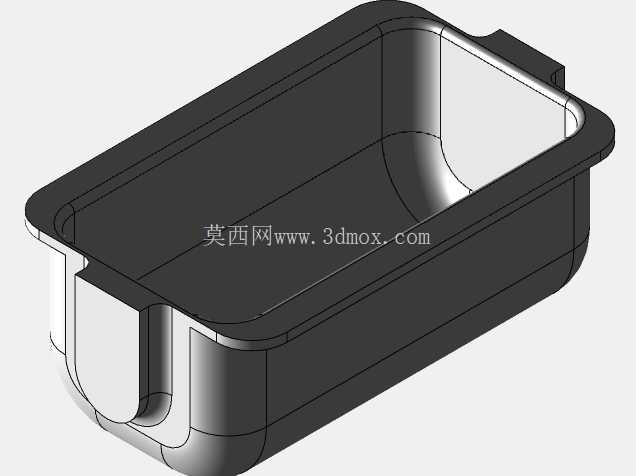

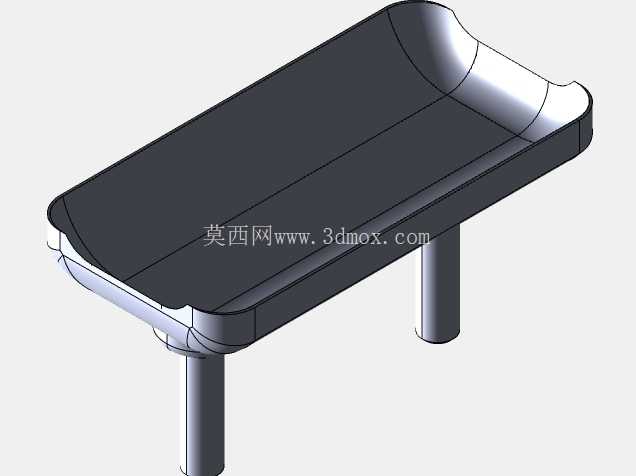

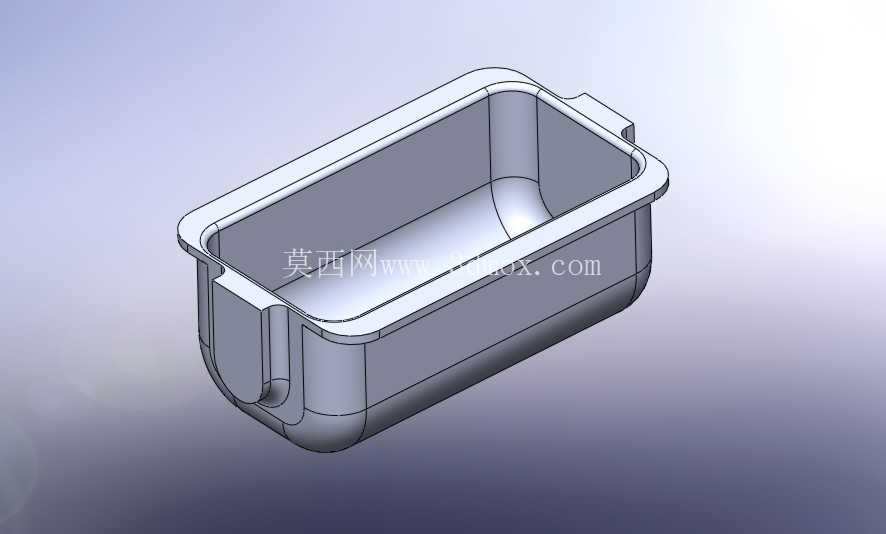

　　模腔采用圆角过渡的长方槽型结构，内壁做光滑圆弧处理，避免原料装填与脱模时出现卡滞、刮破肠衣或食材表面的问题，模腔侧壁开设的长条形通槽，一方面用于排出压制过程中食材析出的多余水分与油脂，另一方面可作为观察窗查看内部原料装填高度与压制进度，同时也能在加热熟化过程中加速热蒸汽流通，让模腔内部受热更均匀。上压组件的压块外形与模腔内壁完全贴合，单边间隙控制在0.2mm以内，既保证压合过程中不会出现原料从侧边溢出的情况，又能避免间隙过小导致开合卡滞，压块边缘做R3圆角处理，施压时不会切断食材内部的纤维结构，保证成品组织完整性。

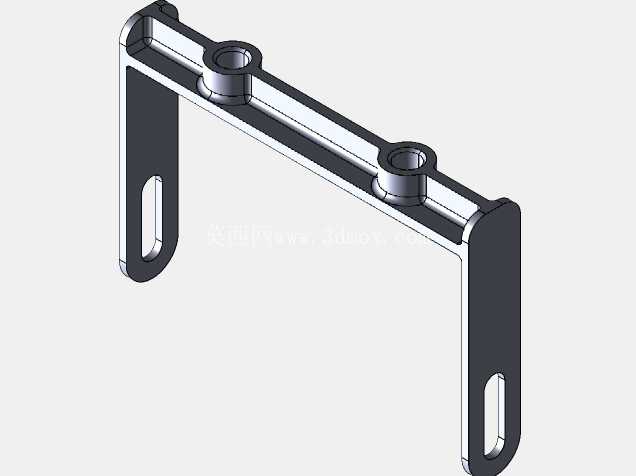

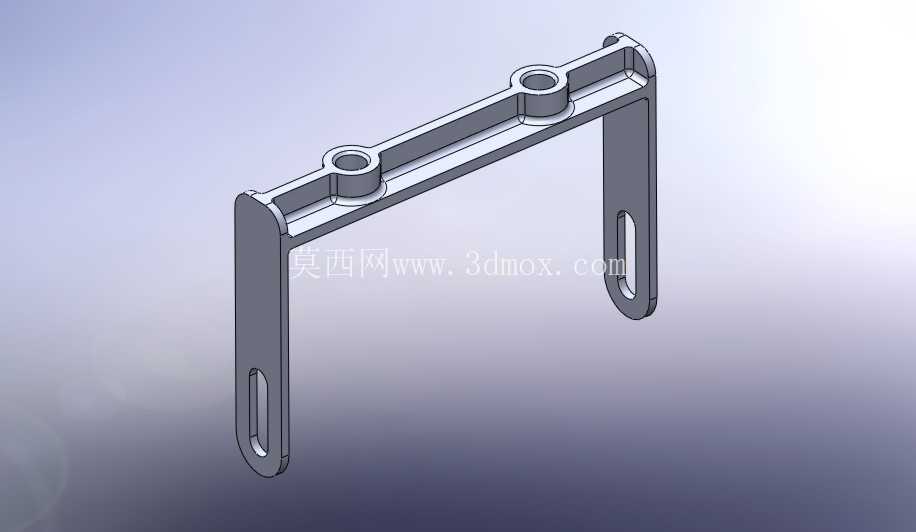

　　模具的框架部分采用一体式U型折弯结构，上端的横梁作为弹簧与导向轴的安装基准，两侧立板与模腔本体通过侧边的定位凸台卡接固定，无需额外紧固件即可保证整体结构的刚性，施压过程中框架形变量控制在0.1mm以内，不会出现压力偏移导致的压合面倾斜问题。从安装边界来看，整套模具的外形尺寸适配常规商用蒸箱、煮锅的层架间距，底部模腔的支撑边宽度为15mm，可直接搭放在蒸箱层架或售货机的加热舱托架上，无需额外定制安装支架，模腔总容积适配单次300-400g的原料装填量，刚好匹配单人份餐食的成品分量，也可根据实际产能需求多套并排摆放，适配批量加工场景。在实际使用过程中，操作人员先将调配好的原料装填进模腔，盖上压块后通过两侧弹簧的压力持续施压，将原料内部的空气排出，让食材组织紧密结合，随后可直接将整套模具放入加热设备中完成熟化，熟化完成后抬起上压架即可直接倒扣脱模，成品外形规整，切片后不会出现松散碎裂的情况。这套结构的设计重点在于简化操作流程，无需复杂的锁扣结构即可保持稳定压力，所有与食材接触的部位均采用圆弧过渡无卫生死角，日常清洗维护时可直接将上压组件从导向轴上抽出，无清洁盲区，符合食品加工器具的卫生设计要求。

　　相较于传统的螺栓锁紧式火腿压模，这套弹簧自施压结构的操作效率提升40%以上，无需反复调整螺栓锁紧力，弹簧的恒定压力可保证每一批次的成品压实度一致，避免人工锁紧力度差异导致的成品软硬不均、外形尺寸偏差问题。导向轴与导向孔之间采用间隙配合，表面做抛光处理，长期使用后也不会出现卡顿、锈蚀的问题，适配食品加工场景高湿度、频繁清洗的使用环境。模腔本体的壁厚设计为4mm，既保证加热过程中的热量传导效率，又具备足够的结构强度，在满负荷施压状态下不会出现侧壁鼓胀变形的情况，长期重复使用的尺寸稳定性好，成品的外形尺寸公差可控制在1mm以内，适配后续自动切片、包装工序的定位要求。
