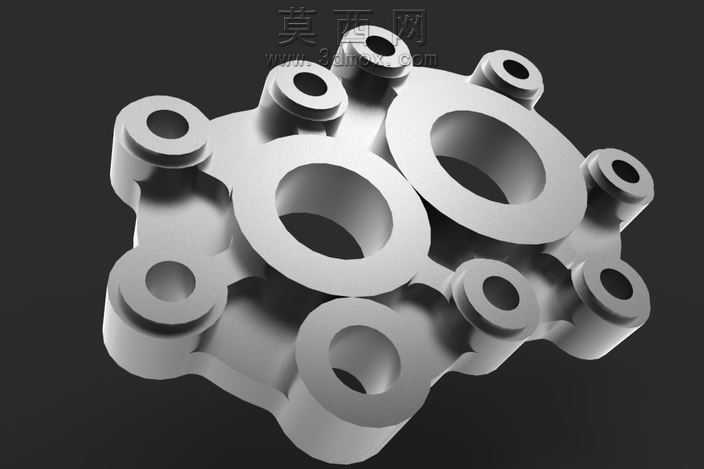

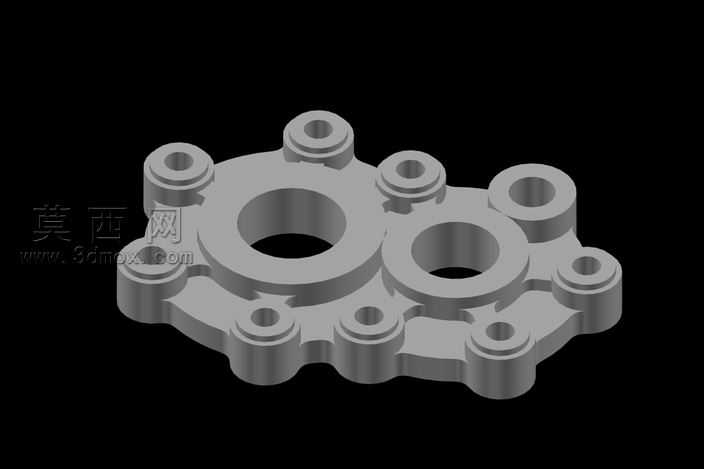

该机械零件采用三维参数化建模方式完成整体构建,建模过程中优先以基准面定位核心安装孔位,先绘制主体外轮廓的闭合草图,通过拉伸命令生成零件的基础基体,再针对不同高度的凸台结构逐一绘制对应位置的圆形草图,按照实际装配需求的高度尺寸完成凸台的拉伸成型,保证所有凸台的同轴度与端面平面度符合机械装配的公差要求。建模时对所有安装孔采用先定位中心点再切除拉伸的方式制作,区分大尺寸主通孔与小尺寸安装孔的深度参数,主通孔为贯通式结构用于对应轴类部件的穿过,周边均匀分布的小尺寸凸台孔为盲孔安装位,用于穿设紧固件实现零件与对接部件的锁紧固定。零件整体采用一体化成型的结构设计,外轮廓根据孔位分布做了平滑的圆弧过渡处理,避免直角结构带来的应力集中问题,同时减少零件的整体重量,兼顾结构强度与轻量化需求。渲染阶段采用哑光银灰色金属材质模拟铸铝或钢制机加工零件的表面质感,调整环境光与漫反射参数,让凸台的分层结构、孔位的深度层次清晰呈现,通过柔和的阴影效果突出零件的立体结构特征。设计过程中重点考量了零件的装配适配性,所有凸台的高度差经过精准计算,确保装配时各对接面能够完全贴合,孔位的分布间距符合紧固件安装的操作空间要求,零件边缘做了微小的倒角处理,既去除机加工产生的锐边,也提升零件装配时的导向性,避免安装过程中出现卡滞问题。整体结构布局紧凑,将多个安装位与通油/通气通道集成在单一盖板零件上,能够有效减少装配环节的零件数量,提升对应组件的装配效率与密封可靠性,适用于液压阀组、泵体端盖、传动组件侧盖等多种机械连接场景。
