工业用拼接式金属料箱结构设计

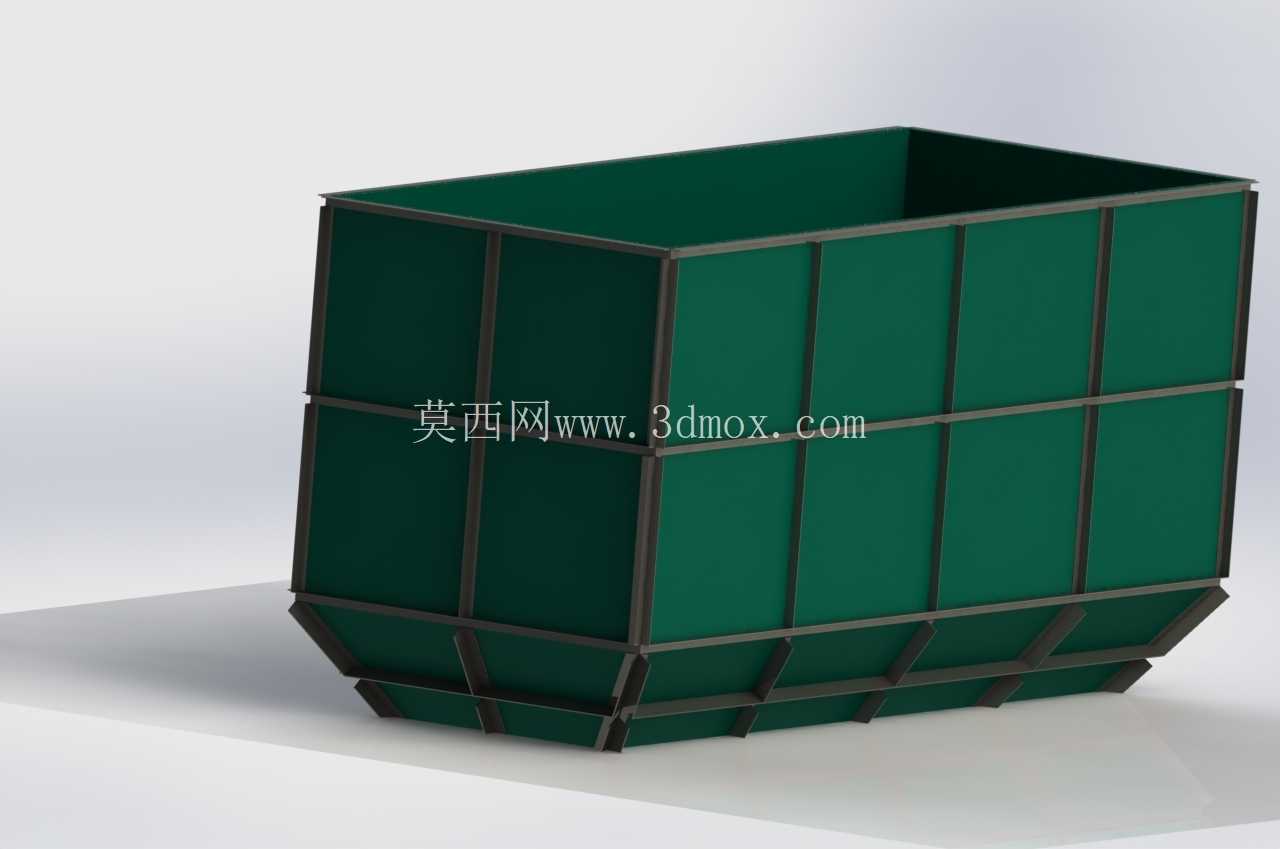

　　在车间生产物料周转、半成品暂存以及工业废料归集的场景里，这类框式金属料箱是一线工位最常用的周转载具之一，不同于普通塑料周转箱，全金属框架的结构能承受更重的堆载，也能适配车间内叉车、行车的频繁吊装转运，不会因为反复磕碰出现箱体开裂、变形失效的问题。从结构设计逻辑来看，整个箱体采用分块拼接的框架式受力体系，外围的竖向与横向金属肋条构成主要承力骨架，内侧的壁板作为围护结构，这种设计把受力构件和围护构件的功能完全拆分，既可以通过加厚肋条的截面尺寸提升整体承重能力，也能根据实际盛放物料的特性更换不同材质的内壁板，比如盛放尖锐金属切屑时可以更换耐磨钢板，盛放表面精度要求高的机加工零件时可以在内壁衬橡胶垫避免零件磕碰划伤。

　　箱体底部做了向内收窄的斜斗结构，这个细节设计是为了适配堆垛需求——空箱转运时可以直接把上层料箱的底部斜段嵌入下层箱体的上口内部，大幅降低空箱堆垛的整体高度，节省仓储和返空运输的空间，同时斜斗结构也能让盛放的散状物料在卸料时自然向中心汇集，配合叉车倾斜动作就能快速完成卸料，不需要人工进入箱体内部清理残料。从安装边界来看，这类料箱的上口尺寸是按照标准托盘的尺寸模数设计的，可以直接放在1200mm*1000mm的标准工业托盘上完成整托转运，不需要额外定制适配的托盘，底部的框架预留了叉车叉齿的进入空间，不管是手动液压叉车还是机动叉车都能从四个方向进叉，适配不同车间的转运作业习惯。

　　箱体的框架连接位置采用满焊处理，所有外露的焊缝都做了打磨去毛刺处理，避免日常使用过程中划伤作业人员，壁板和框架的连接采用沉头铆钉固定，更换壁板时只需要打掉旧铆钉就能完成拆装，不需要整体切割框架，后期维护的成本很低。在实际产线应用中，这类料箱可以根据工位需求做不同的功能拓展，比如在箱体侧面加装标签卡槽放置物料标识卡，在底部加装脚轮变成工位间可推移的周转车，也可以在箱体上口加装吊环配合行车完成跨车间的重型物料转运。设计时特意控制了箱体自身的重量，在保证额定承重的前提下尽可能减薄非受力位置的板材厚度，避免空箱重量过大增加无效的转运负载，箱体的边角位置都做了小圆弧过渡，没有尖锐的直角突出，避免车间内通道狭窄时磕碰过往的人员和设备。

　　不同于一体冲压成型的料箱，这种拼接式结构的所有零部件都可以单独更换，哪怕某一根肋条因为撞击出现变形，只需要切割更换对应的单根肋条就能修复整个箱体，不需要整体报废，长期使用的综合成本远低于一体成型的同类产品。在表面处理上，内壁采用的深色涂层是耐磨防粘涂层，盛放带少量切削液的金属切屑时不会出现物料粘壁的问题，外壁的涂层做了防锈处理，哪怕在潮湿的焊接车间或者表面处理车间存放，也不会轻易出现锈蚀掉漆的问题，能适应不同生产车间的复杂作业环境。
