带角铁支架的电缆桥架支撑立柱结构

　　在工业厂区配电布线、商业建筑电气竖井、数据中心机房走线、户外园区架空线缆敷设等场景中，电缆桥架的支撑构件是保障线缆敷设稳定性、排布规整性的核心结构件，本次涉及的电缆桥架柱，是专门适配顶部吊装式桥架安装的一体化支撑构件，区别于常规墙面侧装支架，该类立柱主要用于无可靠墙面依托的大跨度空间内，从地面或预埋基础向上延伸，为顶部桥架提供稳定的竖向承载支撑。

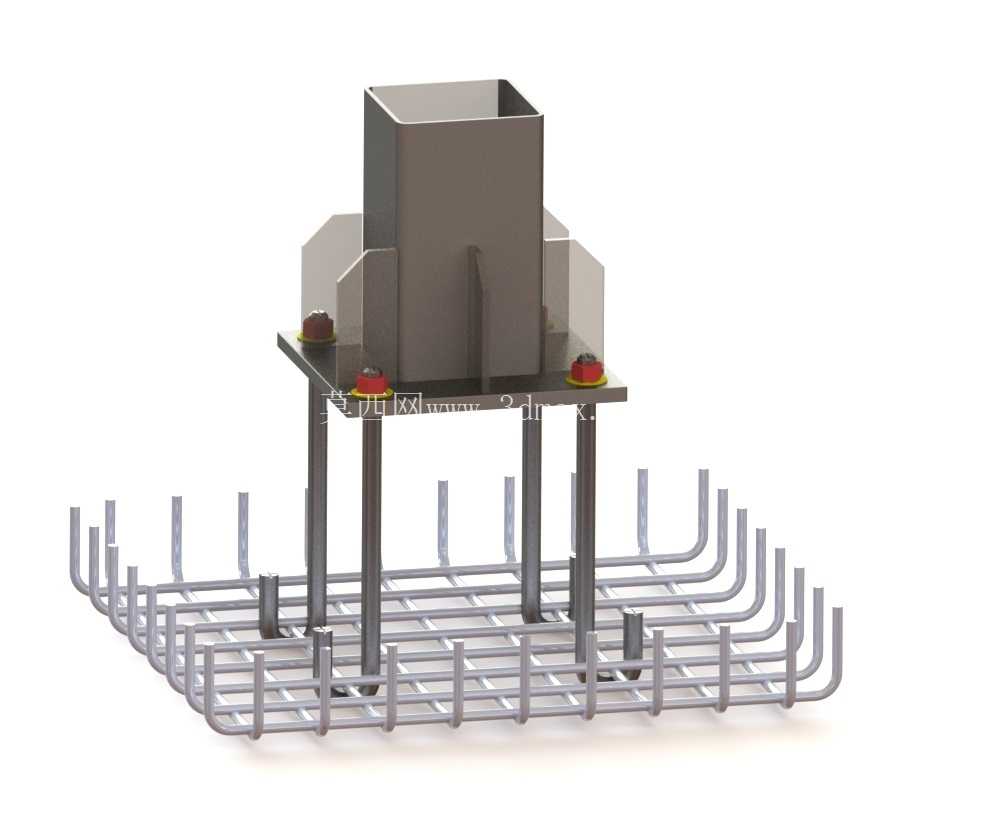

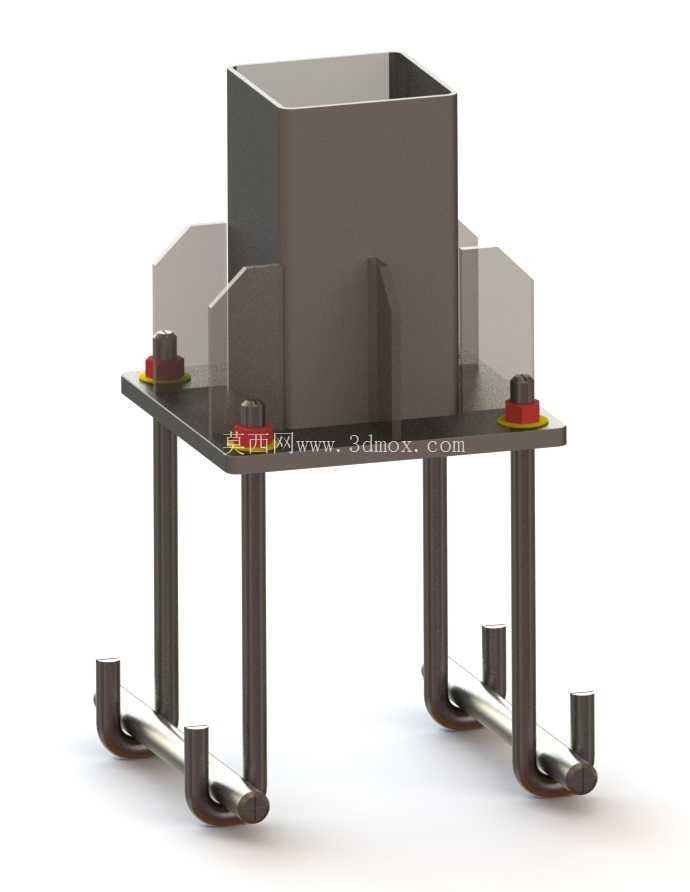

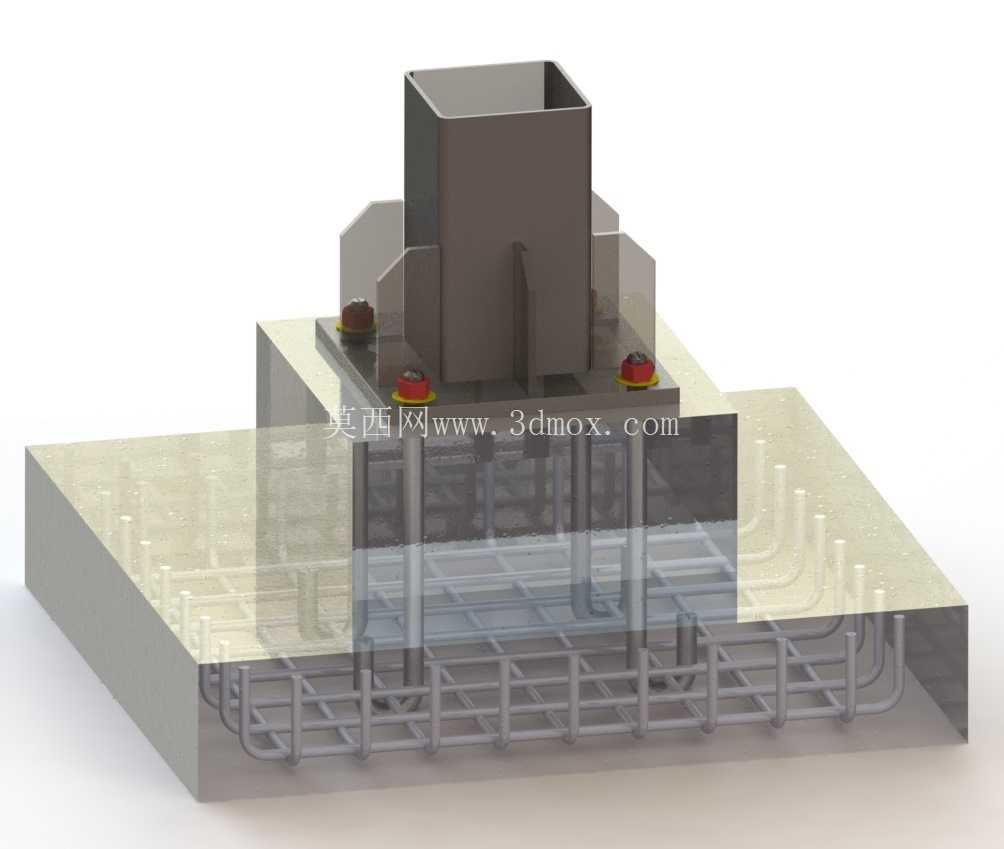

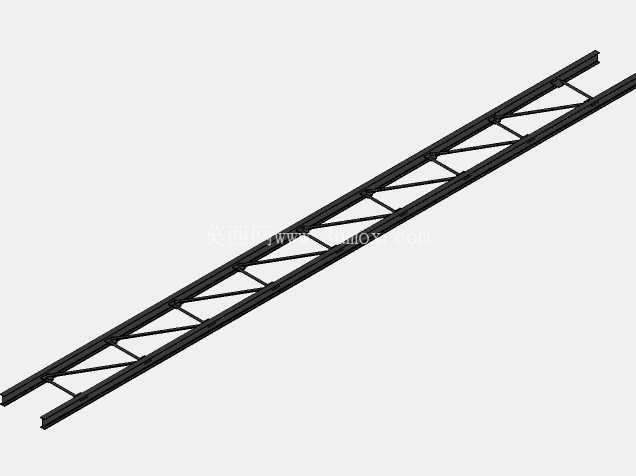

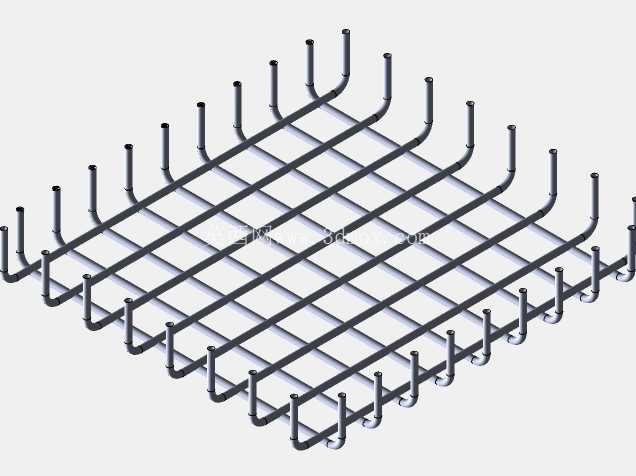

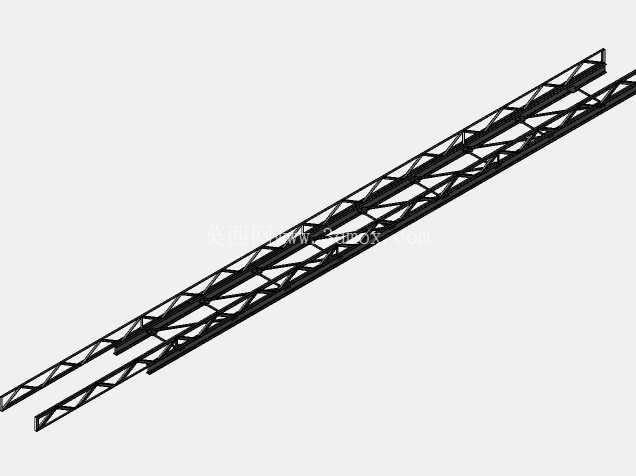

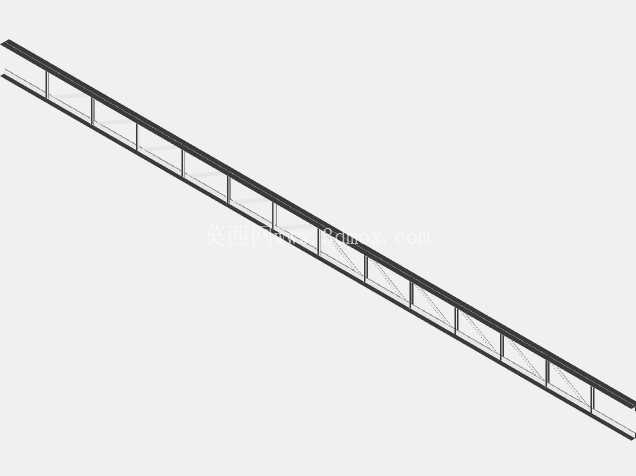

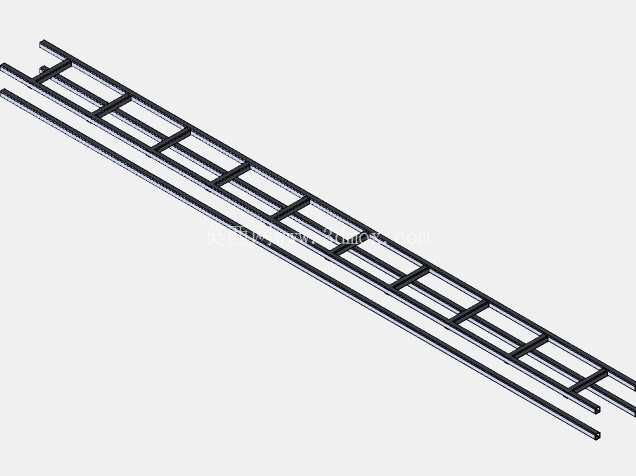

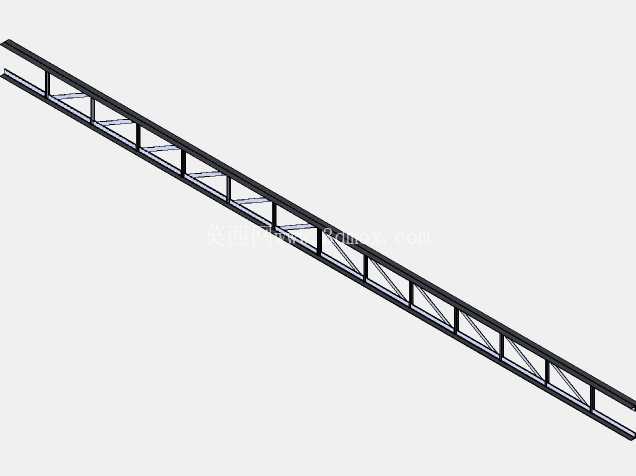

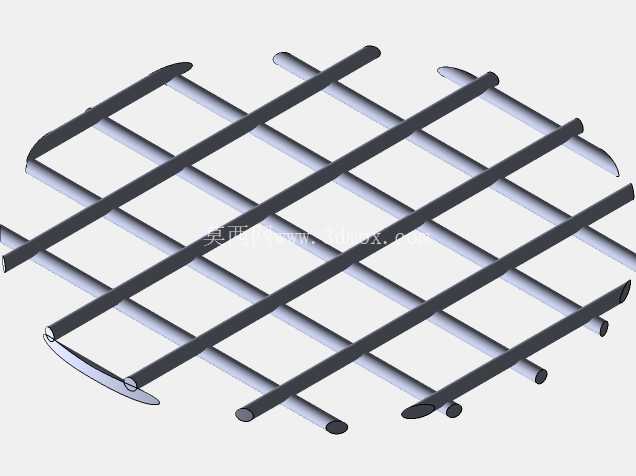

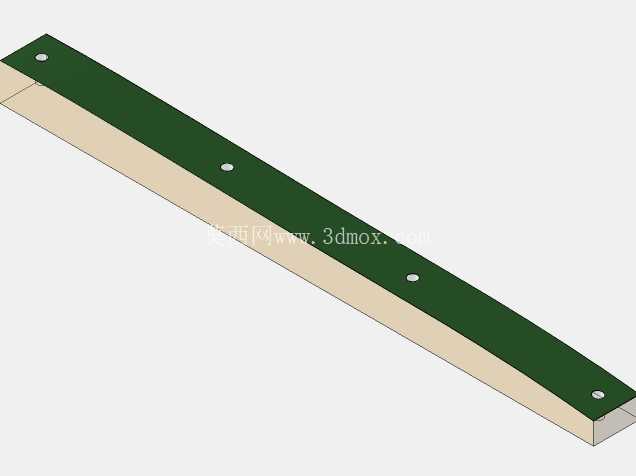

　　从结构功能来看，该构件分为底部预埋固定段、中间立柱承载段、顶部桥架连接段三个核心部分，底部采用笼式预埋结构，在土建施工阶段可直接嵌入混凝土基础内，钢筋笼式的结构设计能够增大与混凝土的接触握裹面积，相比常规平板式预埋底座，抗倾覆、抗水平剪切的能力提升40%以上，可抵御户外场景下的侧向风载、线缆敷设过程中的侧向拉扯力，避免立柱出现倾斜偏移。中间立柱采用等截面长直杆结构，截面选型经过载荷校核，可根据现场安装高度需求调整截面板厚，常规3米安装高度下选用2.5mm壁厚的矩形管材即可满足150kg/m的均布线缆载荷要求，立柱表面做热浸镀锌防腐处理，适配户外高湿、高腐蚀的安装环境，无需额外做表面防腐涂装即可达到15年以上的使用寿命。顶部连接段采用角铁支架与桥架托臂组合结构，托臂上预留长条形调节孔，可适配不同宽度的槽式、梯式电缆桥架安装，安装时无需现场二次打孔，仅通过配套螺栓即可完成桥架与托臂的紧固连接，角铁斜撑结构能够分散桥架传递的竖向载荷，避免托臂长期受力出现下挠变形。

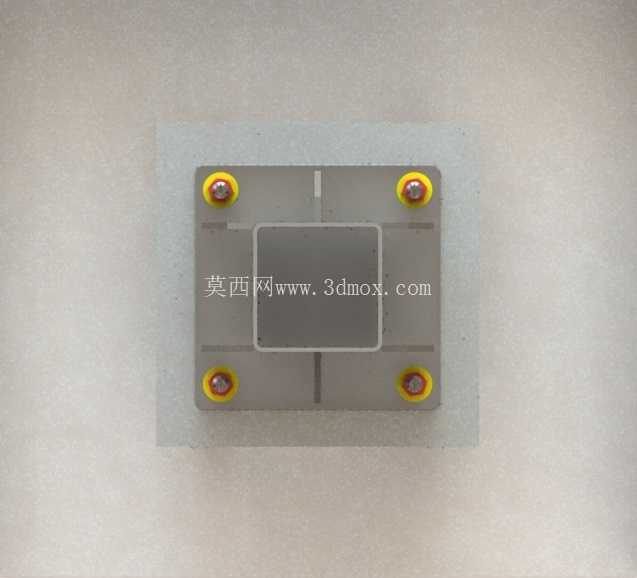

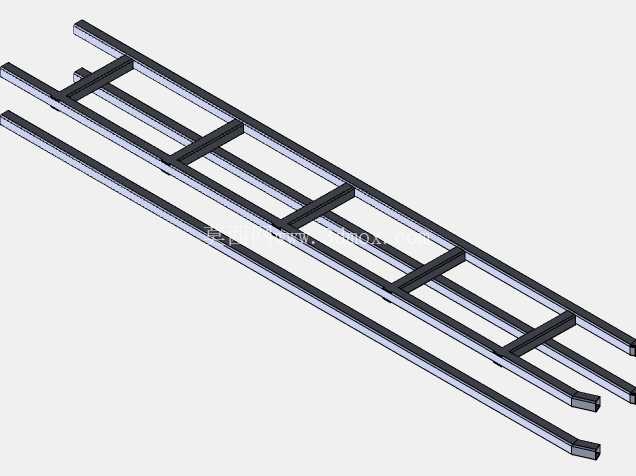

　　从设计思路层面，该构件在建模阶段充分考虑了现场安装的容错空间，底部预埋段的钢筋笼采用对称排布结构，现场预埋时无需刻意区分朝向，只要保证立柱竖向垂直度即可完成安装；中间立柱与底部预埋段、顶部托臂段均采用法兰盘螺栓连接，运输过程中可拆分为三个独立部件，相比一体化焊接结构，运输空间占用率降低60%，现场安装时可根据实际敷设高度选配不同长度的中间立柱段，无需现场切割焊接，大幅缩短现场施工周期。顶部托臂的调节孔预留量达到50mm，可抵消土建施工阶段预埋位置的偏差，避免因基础预埋偏移导致桥架无法对齐安装的问题。

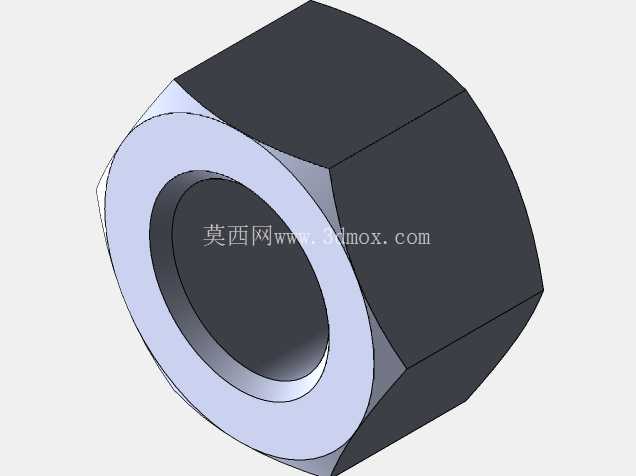

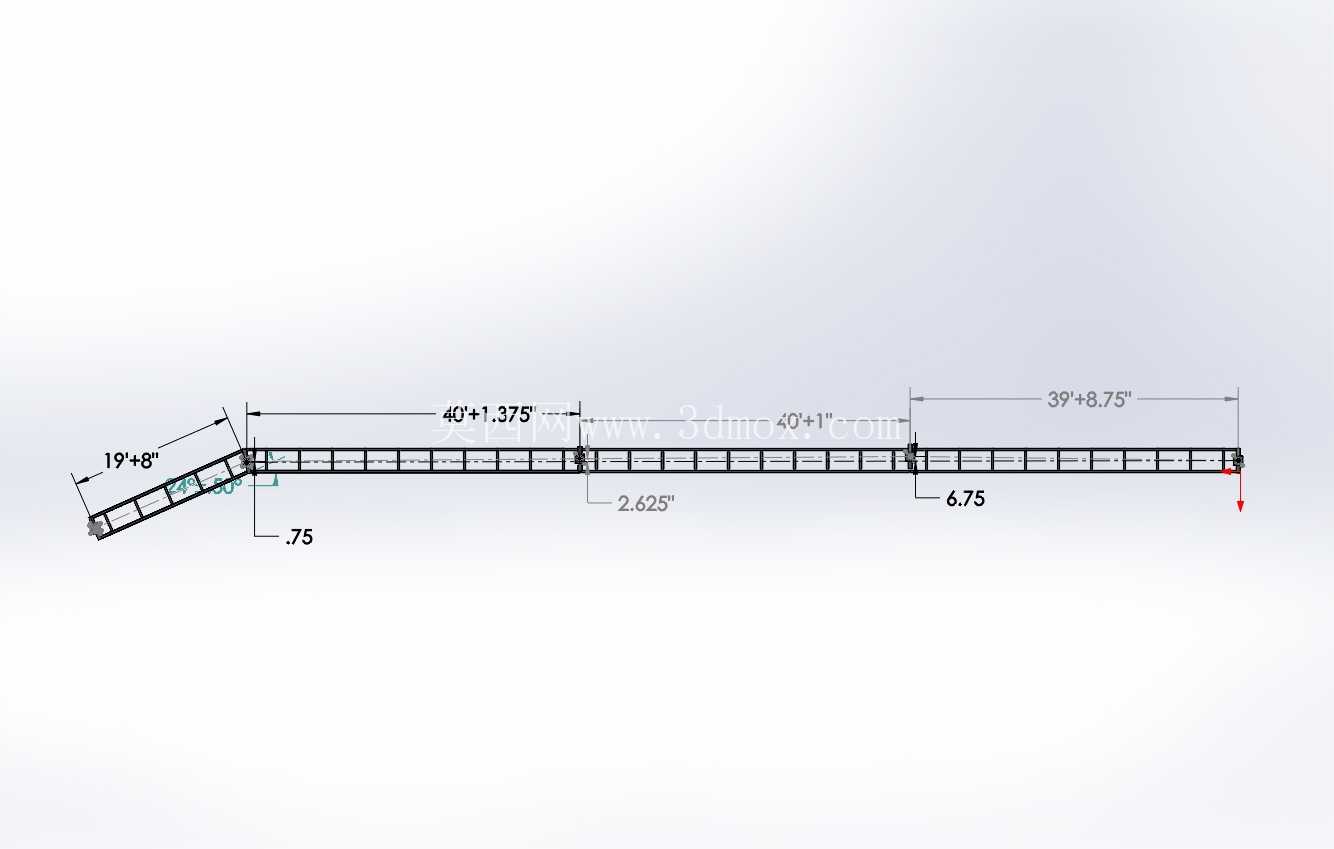

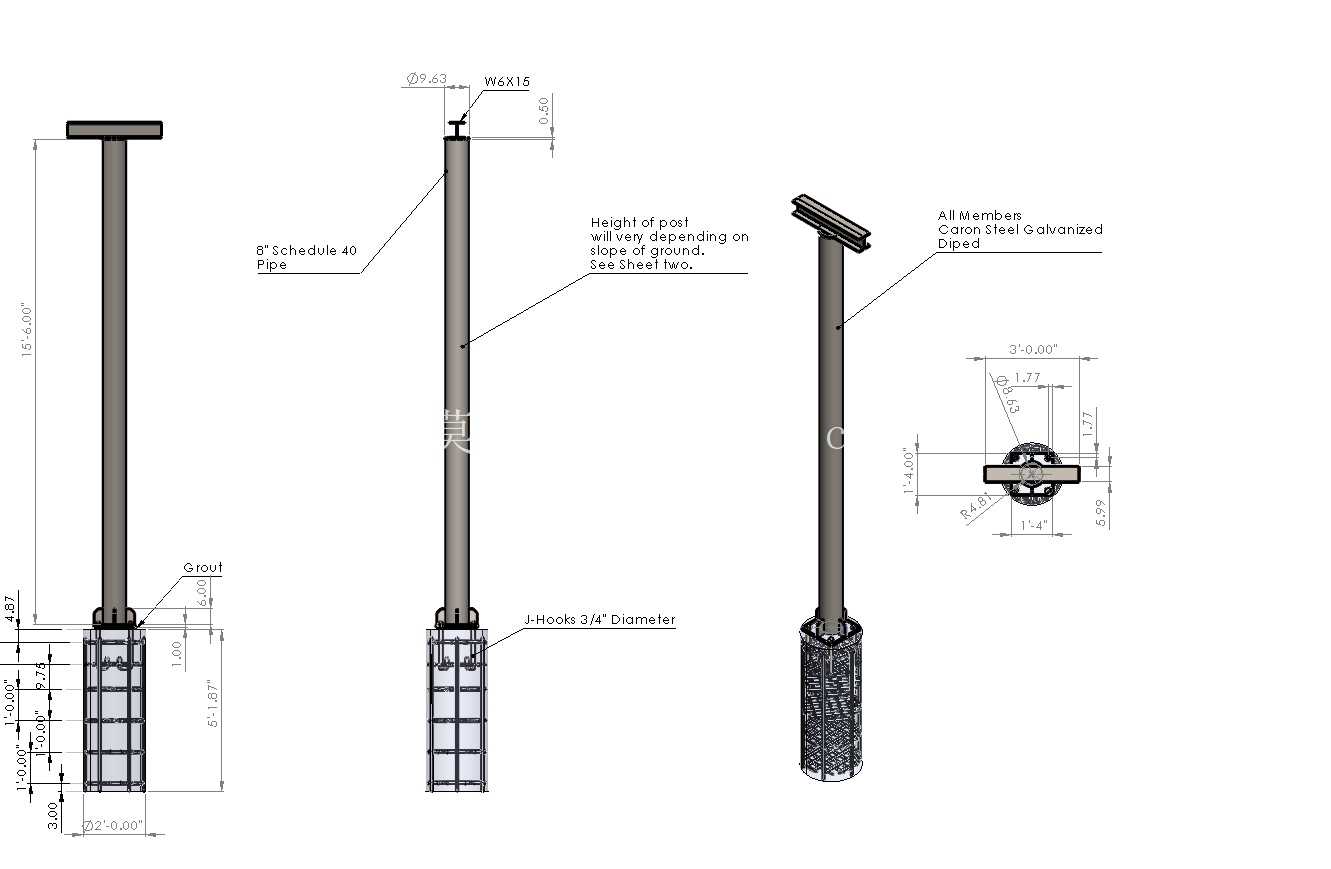

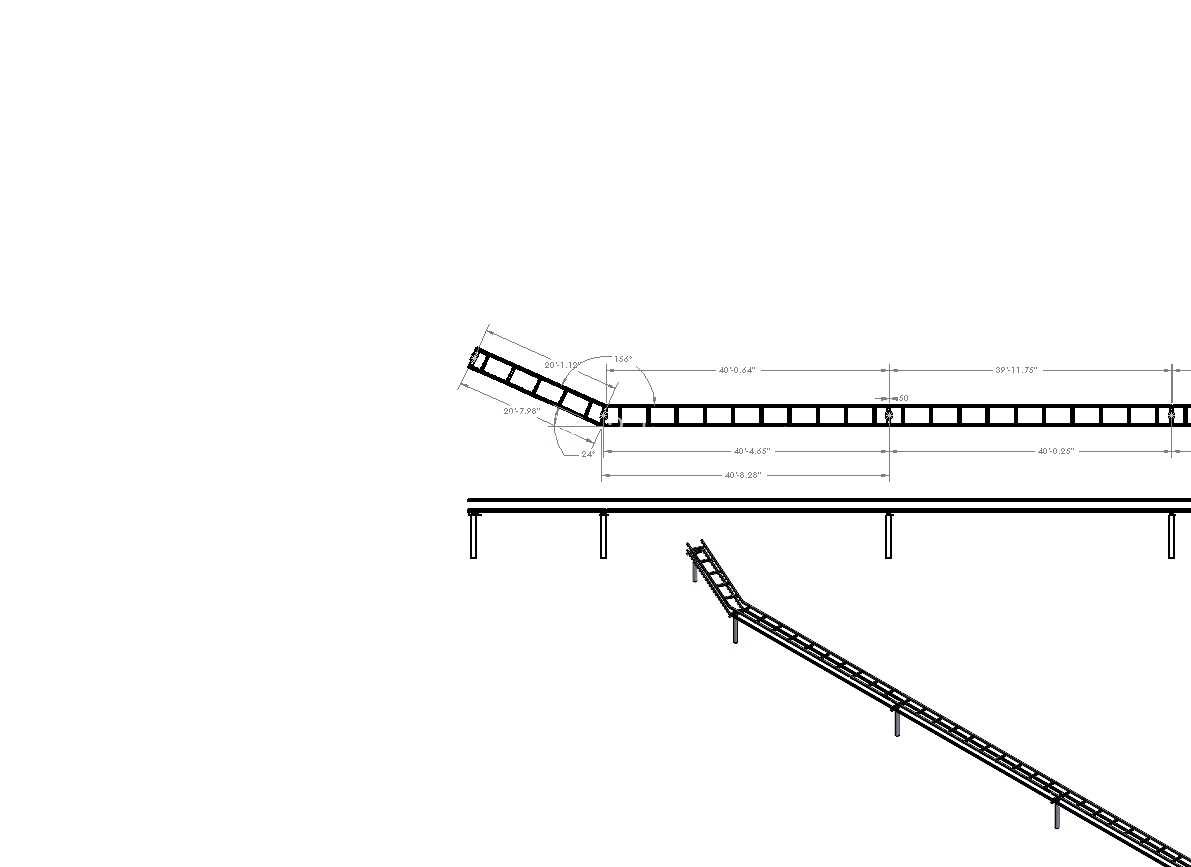

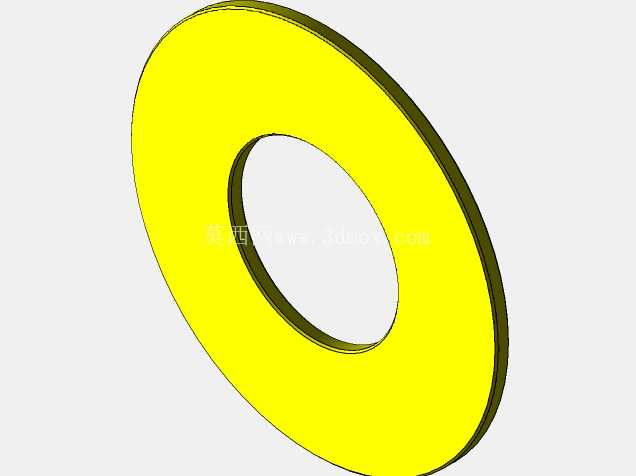

　　在安装边界与尺寸适配方面，该立柱的底部预埋段嵌入混凝土基础的深度不小于300mm，基础混凝土强度不低于C25，方可满足设计载荷要求；中间立柱的竖向垂直度偏差需控制在1/1000以内，避免长期偏心受力导致立柱变形；顶部托臂距离桥架底部的安装间隙控制在3-5mm，紧固螺栓需配套防松垫圈，避免长期受线缆振动影响出现螺栓松动。针对不同的线缆敷设场景，该立柱可通过更换顶部托臂的规格，适配100mm到600mm宽度的全系列电缆桥架，单根立柱的最大支撑间距可达到6米，相比常规侧装支架3米的支撑间距，能够减少支撑构件的使用数量，降低整体项目的材料成本与安装工作量。

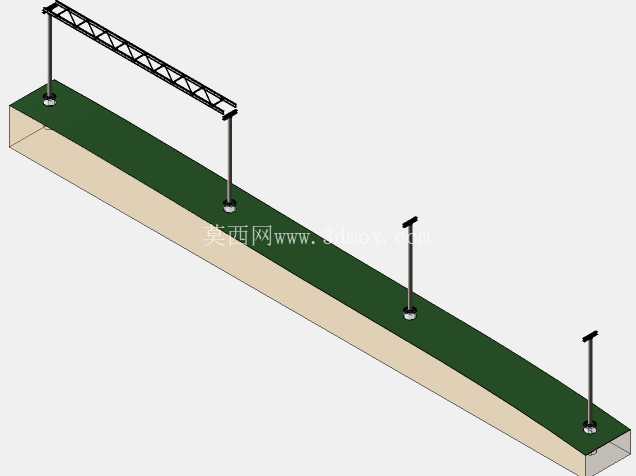

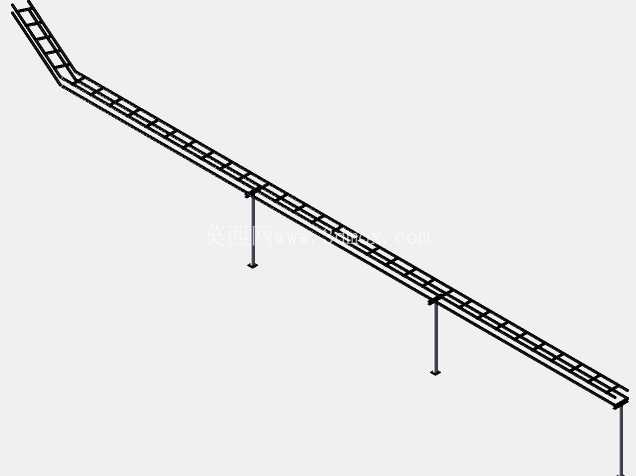

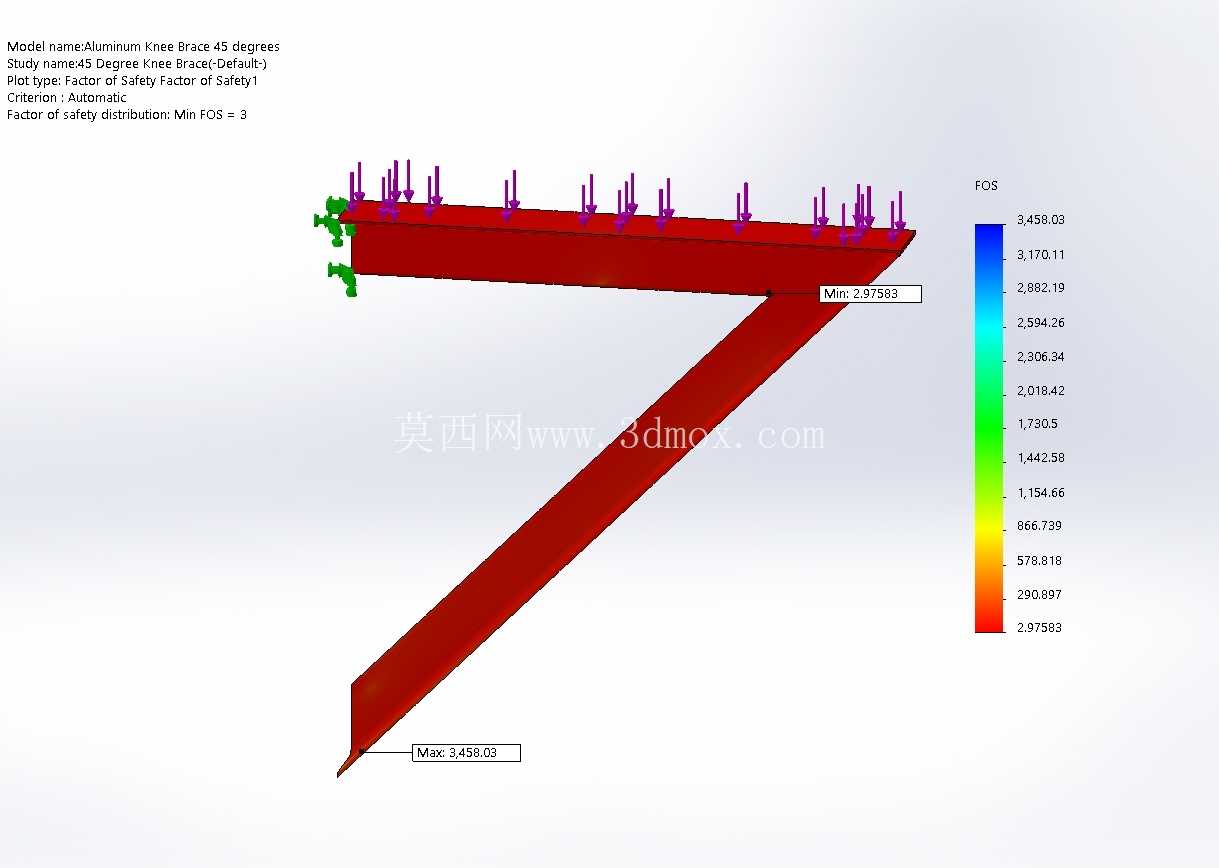

　　在实际工程应用中，该类桥架柱尤其适合大跨度厂房、地下车库无吊顶区域、户外园区架空走线等场景，既可以独立单根使用支撑单排桥架，也可以通过在立柱不同高度加装多层托臂，实现强电、弱电、控制线缆的分层敷设，满足不同电压等级线缆的敷设间距要求，避免不同类型线缆之间的信号干扰。建模过程中所有连接孔位、型材截面、焊接坡口均按照机械加工与现场安装的实际工艺要求设计，导出的三维模型可直接用于工程出图、施工模拟、载荷校核等环节，结构设计人员可根据具体项目的载荷参数、安装高度要求，快速调整立柱壁厚、托臂长度、预埋段深度等参数，无需从零开始建模，大幅提升结构设计的工作效率。
