空心矩形CVS电池盒安装固定支架

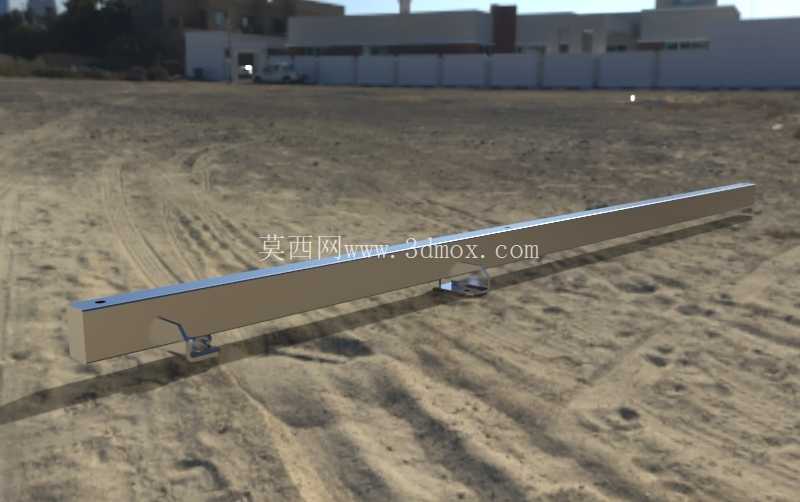

　　这款空心矩形结构的电池盒固定支架，主要应用在轨道交通车载电气舱、工业后备电源柜、分布式储能模组这类需要紧凑排布电池单元的场景中，承担电池盒的定位承载与侧向限位功能，避免设备运行过程中电池组出现窜动、移位，保障供电回路的连接可靠性。从结构设计逻辑来看，整体采用单块板材折弯成型的工艺路线，没有额外的焊接拼接工序，既减少了加工环节的形变累积，也能避免焊缝位置长期受振动出现开裂的风险，适配批量冲压生产的加工需求，零件一致性更容易管控。

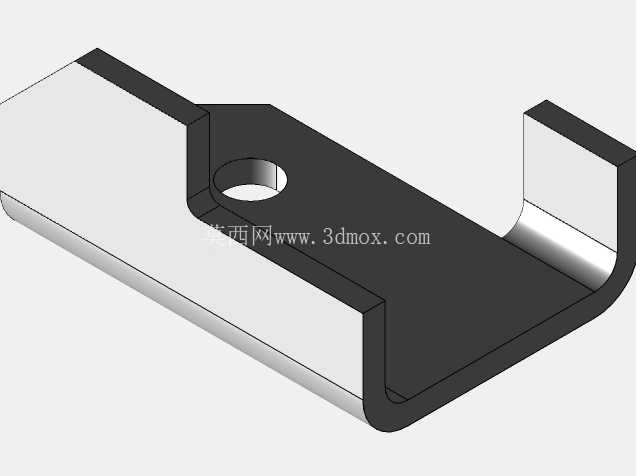

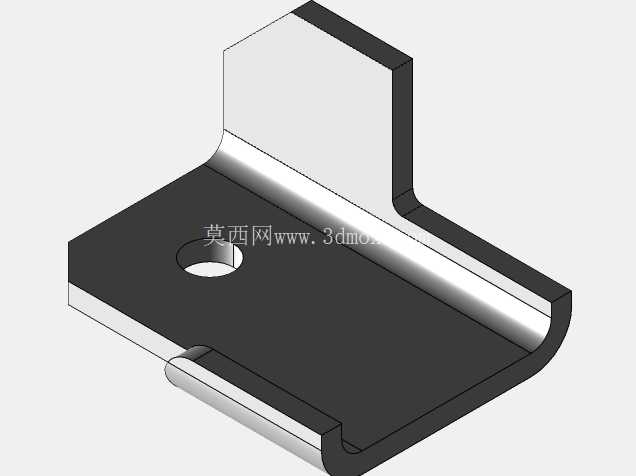

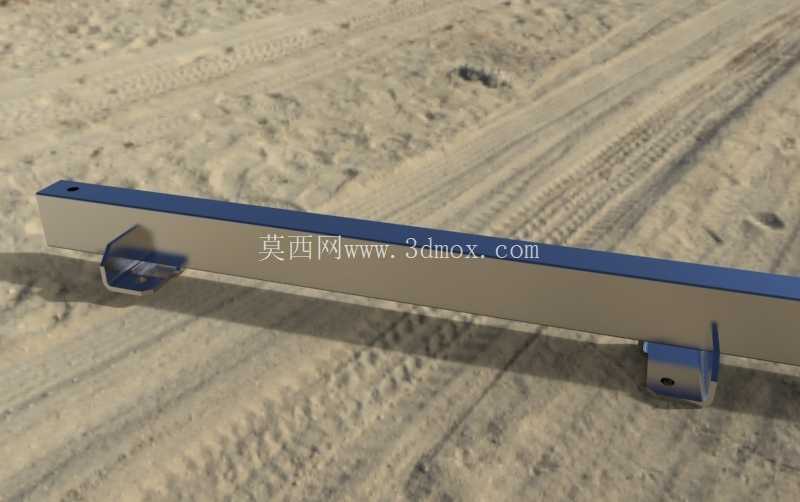

　　主体的U型折弯结构形成了半包围的容纳空间，两侧向上翻折的立边刚好贴合电池盒的侧壁，安装后可以限制电池盒横向的位移，中间平直的底板作为主要承载面，贴合安装基准面传递载荷，底板上预留的圆形安装孔用于穿设固定螺栓，孔位的位置经过公差匹配，既保证安装时螺栓有足够的调整余量，也不会因为间隙过大导致固定后出现旷量。在设计过程中，折弯处的内R角做了适配板材厚度的优化，避免折弯时出现应力集中导致的开裂，同时折弯边的高度经过反复校核，既保证足够的侧向支撑强度，也不会过高占用电池舱的纵向排布空间，适配空心矩形的电池盒外形轮廓，安装后电池盒与支架之间的贴合面间隙控制在合理范围内，不需要额外加装调整垫片就能满足装配要求。

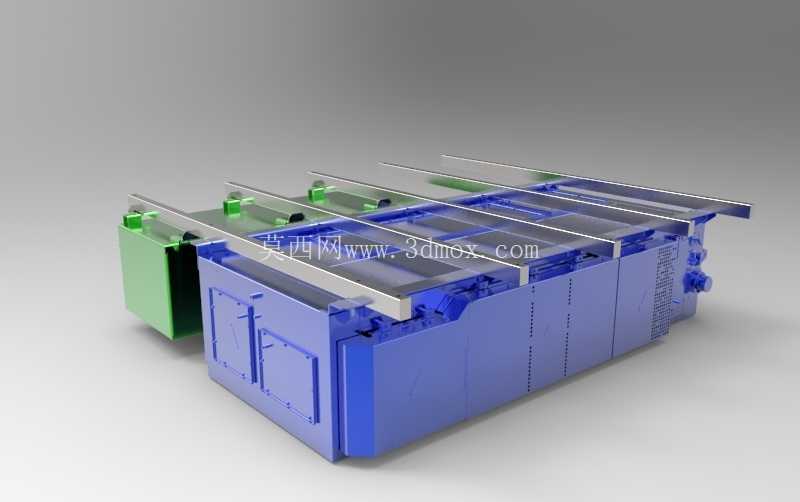

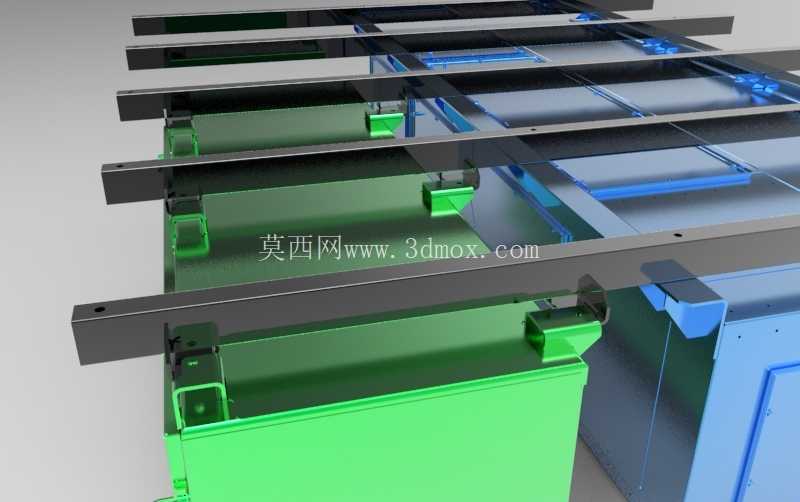

　　从安装边界来看，支架的整体宽度匹配对应规格CVS电池盒的底面宽度，长度方向覆盖电池盒底部的核心承载区域，两端的折弯边高度不会超出电池盒的侧壁高度，不会干涉电池盒上方的接线端子排布与线束走向，安装时只需要将支架预先通过螺栓固定在设备的安装梁上，再将电池盒滑入支架的U型槽内，配合侧面的锁紧件就能完成固定，装配工序简单，后期维护更换电池时也不需要完全拆卸支架，提升运维效率。结构减重方面，在保证整体结构强度满足承载要求的前提下，通过优化板材厚度、去除非承载区域的多余材料，实现了支撑组重量的大幅降低，对于对自重有严格要求的车载类设备而言，轻量化的支架可以减少整体设备的无效载荷，间接提升设备的有效载荷能力。

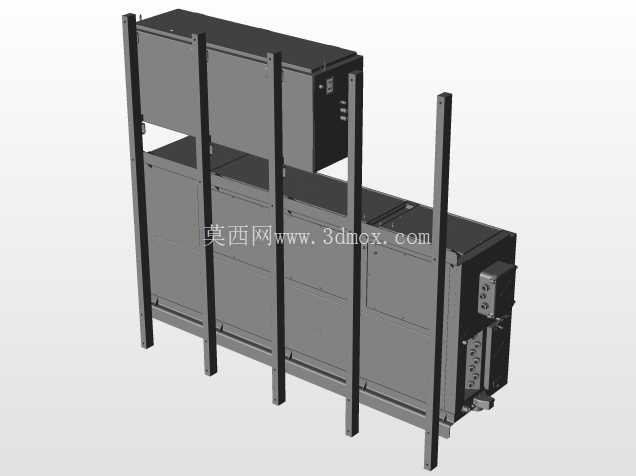

　　实际应用中，这类支架还要耐受设备运行时的持续振动、环境温度变化带来的热胀冷缩影响，所以折弯处的强度、安装孔的抗剪切能力都经过了对应的工况校核，避免长期使用后出现支架变形、固定失效的问题。支架的表面处理可以根据使用环境选择对应的工艺，在常规室内机柜环境下采用普通电泳防锈即可，在户外或者有腐蚀介质的场景下，可以更换为镀锌或者喷塑处理，适配不同的工况防护需求。不同于通用型的平板安装支架，这种带两侧折弯限位的结构，不需要额外加装侧向的挡块就能完成电池盒的多方向限位，减少了装配时的零件数量，也降低了多个零件装配带来的累积误差，整体结构更加紧凑，非常适合在安装空间局促、电池排布密度高的电气舱内使用。在建模过程中，折弯参数、孔位公差、板材厚度都按照实际冲压加工的工艺要求设定，模型的特征完全对应实际加工的工序步骤，没有无法落地的理想化结构，结构工程师拿到模型后可以直接根据实际安装场景调整孔位间距、折弯高度等参数，不需要重新进行工艺性校核，能大幅缩短设计迭代的周期。
