多规格异形特种螺栓结构设计方案

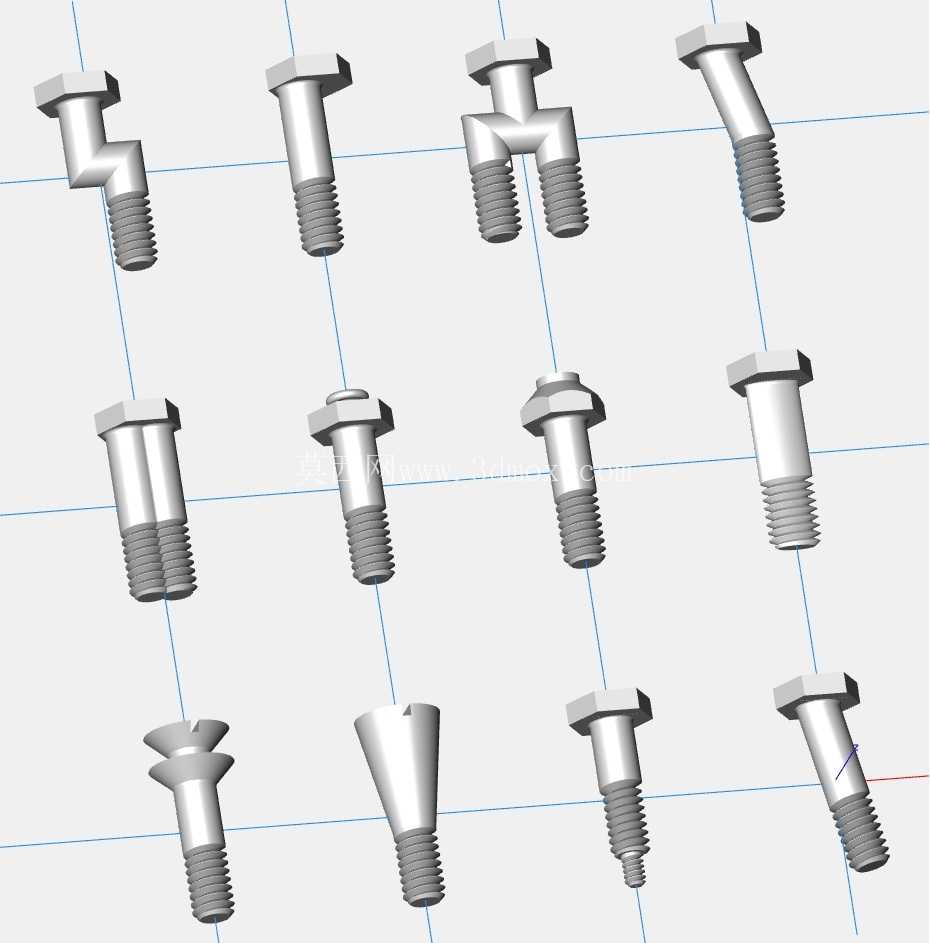

　　在非标自动化设备、特种电源柜体、定制化试验装置的装配环节，常规标准螺栓往往无法适配受限空间、特殊角度的连接需求，这组异形特种螺栓就是针对这类场景开发的定制化紧固方案。整套螺栓包含12个独立零件，分3组不同结构形态，覆盖了偏置避让、双端对接、斜面锁紧等多种特殊连接工况，能解决常规紧固件无法完成的错位安装、狭小空间锁紧、异向受力连接等实际工程问题。

　　从设计思路来看，这组螺栓没有沿用标准外六角螺栓的统一杆部同轴结构，而是根据实际安装边界做了针对性的结构调整：第一类Z型偏置螺栓，将螺杆与头部轴线做了固定偏移量设计，当安装面与被连接件的螺纹孔存在固定错位、且无法调整被连接件位置时，这类螺栓可以直接穿过安装孔完成锁紧，不需要额外加工转接板或者扩孔调整，在电源变压器内部的绕组固定、柜体内部元器件错位安装场景中，能大幅减少装配调整工作量，避免因为扩孔带来的结构强度下降问题。第二类Y型双头螺栓，在同一个螺栓头部下方设置了两个平行的外螺纹段，适合需要同时锁紧两个平行安装件、且安装空间不足以布置两个独立螺栓的场景，比如薄型叠层母排的固定、多层绝缘垫片的同步压紧，单颗螺栓就能完成双点位锁紧，减少了安装孔的加工数量，也能保证两个连接点的锁紧力一致，避免因为两个螺栓锁紧力矩不同带来的部件倾斜问题。

　　第三类是斜面适配螺栓，螺杆段与头部轴线存在固定倾角，专门用于斜面安装面的锁紧场景，比如变压器外壳的斜向加强筋连接、倾斜布置的元器件安装座固定，不需要额外加装角度调整垫片，螺栓头部的支撑面可以完全贴合安装斜面，避免常规螺栓在斜面安装时出现的头部单侧受力、螺纹副偏心载荷问题，能有效降低长期振动工况下螺栓松动的概率。还有一类是削边定位螺栓，在螺栓杆部做了平行削边处理，既可以完成轴向锁紧，也能通过削边结构实现周向定位，适合需要同时完成紧固和防转的连接场景，比如电源柜内部的接线端子固定、滑动导轨的限位安装，不需要额外加装定位销，单颗零件就能实现两个功能，减少了零件数量，也降低了装配工序的复杂度。

　　从安装边界来看，所有螺栓的螺纹段都采用了标准公制粗牙螺纹，和常规同规格螺母、螺纹孔完全兼容，不需要定制特殊规格的配合件，头部的对边尺寸也和同强度等级的标准外六角螺栓一致，现场装配时可以直接使用常规套筒、扳手完成锁紧，不需要准备特殊工装。不同结构的螺栓杆部长度都做了统一的余量设计，锁紧时的螺纹旋合长度满足机械设计手册中钢件连接的最小旋合长度要求，即使在振动、温度交变的工况下，也能保证足够的连接强度，不会出现螺纹滑牙、连接失效的问题。

　　在实际选型使用时，需要先确认安装场景的错位量、倾斜角度、安装空间尺寸，对应选择合适结构的螺栓：偏置类螺栓要确认偏移量与实际错位量匹配，避免安装时杆部与安装孔壁发生干涉；斜面类螺栓要确认倾斜角度与安装面倾角一致，保证头部支撑面完全贴合；双头类螺栓要确认两个螺纹段的中心距与被连接件的孔距匹配，保证两个螺纹段都能顺利旋入对应螺纹孔。所有螺栓的头部都做了倒角处理，安装时可以顺利导入安装孔，不会刮伤安装面的涂层或者绝缘层，螺纹段的起始端也做了引导牙设计，旋入时不会出现错牙、卡滞的问题，即使是盲孔安装也能顺利对位。

　　这类特种螺栓的应用场景并不局限于电源变压器领域，在各类非标设备、定制化工装、特种车辆的改装装配中，只要遇到标准螺栓无法适配的连接场景，都可以参照这类结构思路做适配调整，核心是在保证螺纹连接强度的前提下，通过调整螺栓杆部的形态、角度、结构，来适配特殊的安装边界，减少额外的结构调整工作，提升装配效率，同时保证连接结构的可靠性。
