CFE高压输电铁塔桁架结构设计

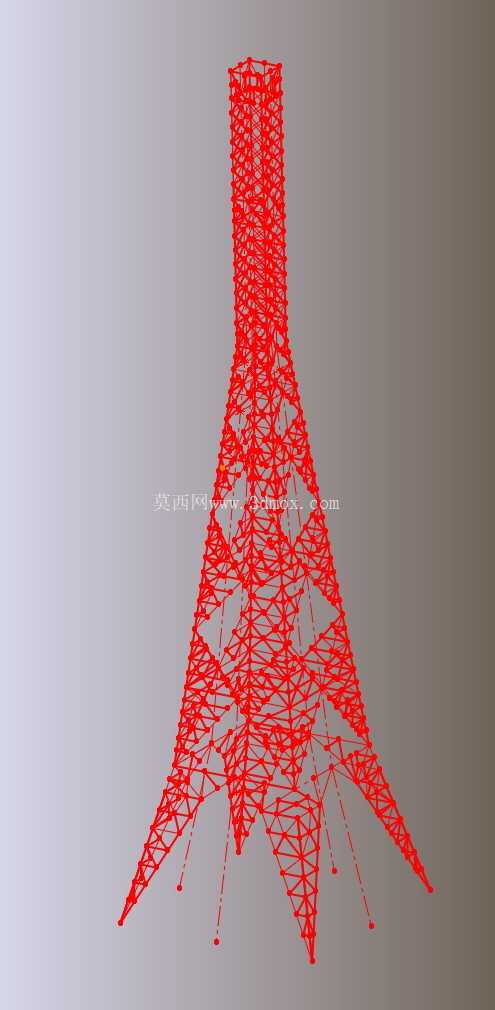

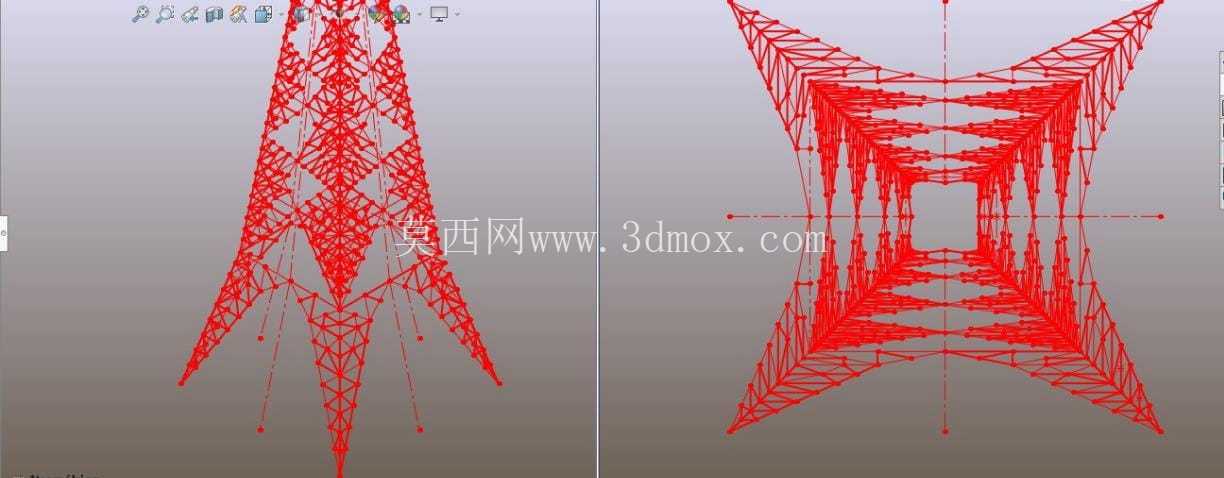

　　在架空高压输电线路的布设场景中，输电铁塔是支撑高压输电线缆、保障线路对地安全距离、承受线缆张力与风载、覆冰载荷的核心承载结构，这类桁架式钢塔的设计合理性直接决定整条输电线路的运行稳定性与长期服役寿命。本次呈现的高压输电塔采用空间桁架结构形式，整体为下宽上窄的渐变式格构构型，底部采用四脚外张的支座布局，能够将上部结构传递的竖向载荷、水平风载、线缆不平衡张力均匀分散传递到地基基础上，有效降低单支座的载荷集中系数，适配不同地质条件下的地基承载要求。

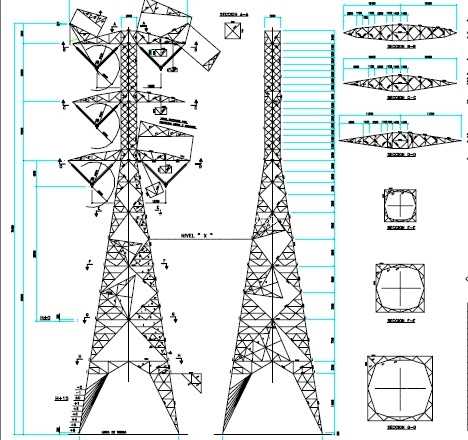

　　从结构设计逻辑来看，整塔全部采用型钢杆件通过节点连接形成空间受力体系，每根杆件仅承受轴向拉压载荷，充分发挥钢材的力学性能优势，在保证整体结构刚度与强度的前提下，最大限度降低结构自重，减少钢材用量与现场安装的吊装难度。塔身从底部支座位置向上逐步收窄，到上部横担安装位置形成等截面段，这种渐变构型一方面可以降低塔身的风阻系数，减少强风环境下的结构风振响应，另一方面能够优化杆件的长细比，避免细长杆件在载荷作用下发生失稳变形。塔身上部预留的横担安装接口，可根据输电电压等级匹配对应长度的横担构件，满足不同回路数、不同线间距离的架设要求，适配110kV及以上电压等级的高压输电线路布设需求。

　　在安装边界的考量上，底部四个支座的定位尺寸需要匹配对应电压等级铁塔的标准根开要求，支座底板预留的地脚螺栓孔位可与现浇混凝土基础的预埋螺栓精准对接，安装时需保证四个支座的水平度偏差在规范允许范围内，避免结构安装产生附加内应力。塔身的节间划分按照杆件受力最优的原则设置，每段节间的长度控制在标准型钢的供货长度范围内，减少现场拼接的工作量，同时所有节点的连接方式采用螺栓连接，方便现场施工装配，也为后期的运维检修、构件更换提供便利。

　　从实际用途出发，这类高压输电塔主要应用于城郊、野外的长距离高压输电线路架设，能够适应山地、平原、丘陵等多种复杂地形条件，相比混凝土电杆，其承载能力更强、架设高度更高、跨度更大，可支撑多回路高压输电线缆同时布设，大幅提升单位线路走廊的输电容量，节约土地资源。在结构受力设计过程中，需要充分考虑所在区域的最大风速、覆冰厚度、温差变化等环境载荷，通过有限元分析对每根杆件的截面尺寸进行优化，确保在极端工况下结构的应力、变形量都满足电力设施设计规范的要求，避免出现杆件屈曲、节点失效、整体倾覆等安全隐患。

　　在细节设计上，塔身内部预留了检修爬梯的安装位置，运维人员可通过爬梯到达塔上作业位置进行线缆检修、绝缘子更换等作业，塔身不同高度位置设置的横隔面，能够有效增强结构的抗扭刚度，减少塔身在不对称载荷作用下的扭转变形。塔脚位置的防腐设计采用热镀锌加防腐涂层的双重处理方式，适应野外潮湿、盐碱等复杂腐蚀环境，延长结构的整体服役年限。所有杆件的端部连接节点都经过节点板受力验算，保证节点的承载能力不低于所连接杆件的承载能力，避免出现节点先于杆件破坏的薄弱环节。
