VanmoofS5自行车链条护罩固定锁具

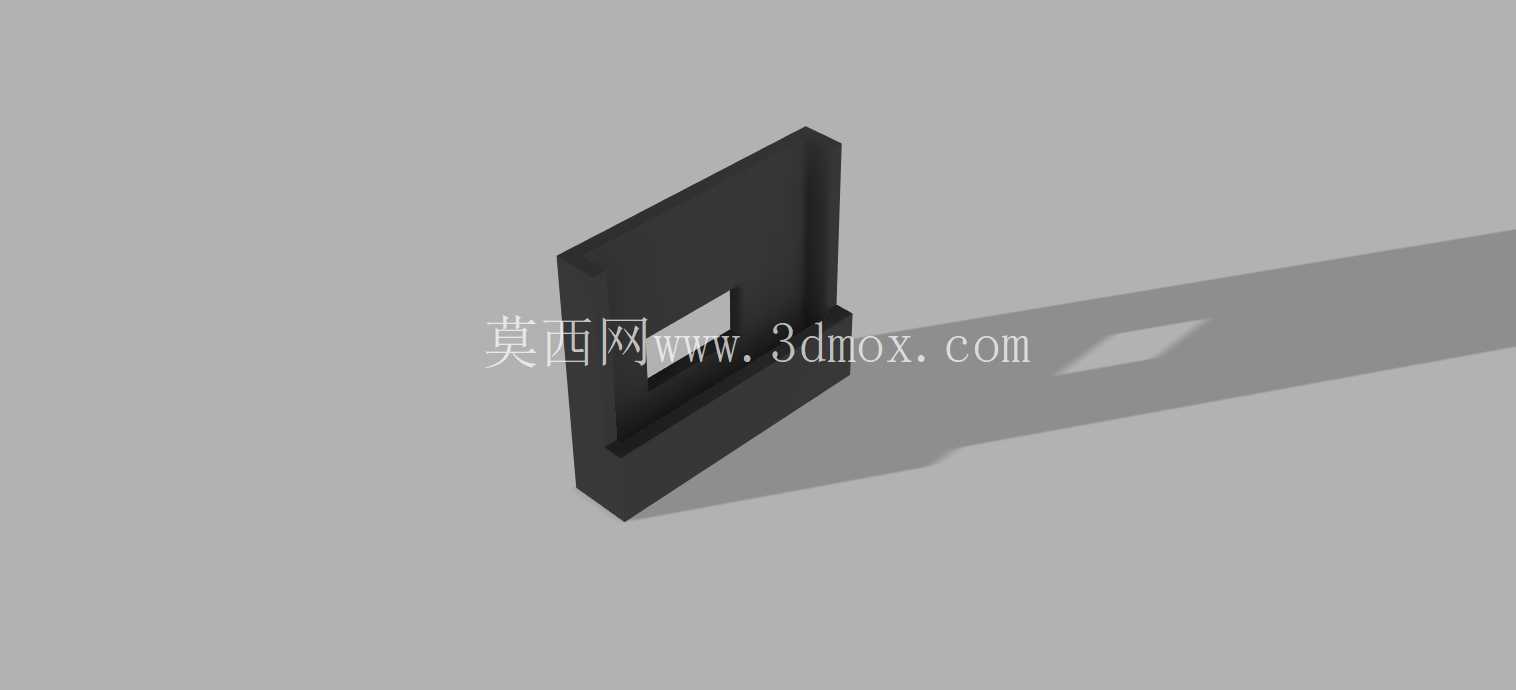

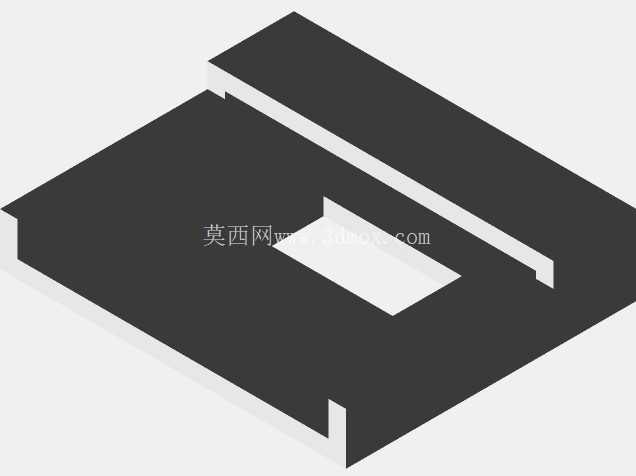

　　日常通勤骑行场景中，Vanmoof S5/A5系列电助力自行车的链条护罩移位磨损问题，是不少用户反馈的高频故障点，这款锁件正是针对该实际使用痛点开发的结构件，核心作用是将链条护罩牢牢锁定在车架金属框架上，抵消原有护罩安装结构的公差余量，从根源上避免护罩偏移后与运转链条发生剐蹭，消除骑行过程中出现的金属磨削异响。从结构设计逻辑来看，这款锁件没有采用复杂的快拆或者额外紧固件方案，而是依托原有车架金属框架的安装边界做适配，整体外形完全贴合链条护罩与车架衔接处的曲面轮廓，安装时仅需将锁件卡入对应位置，将弹指按压到位即可完成固定，不需要额外的打孔、粘接工序，普通用户借助简单工具就能完成安装，不会破坏原有车架和护罩的结构完整性。

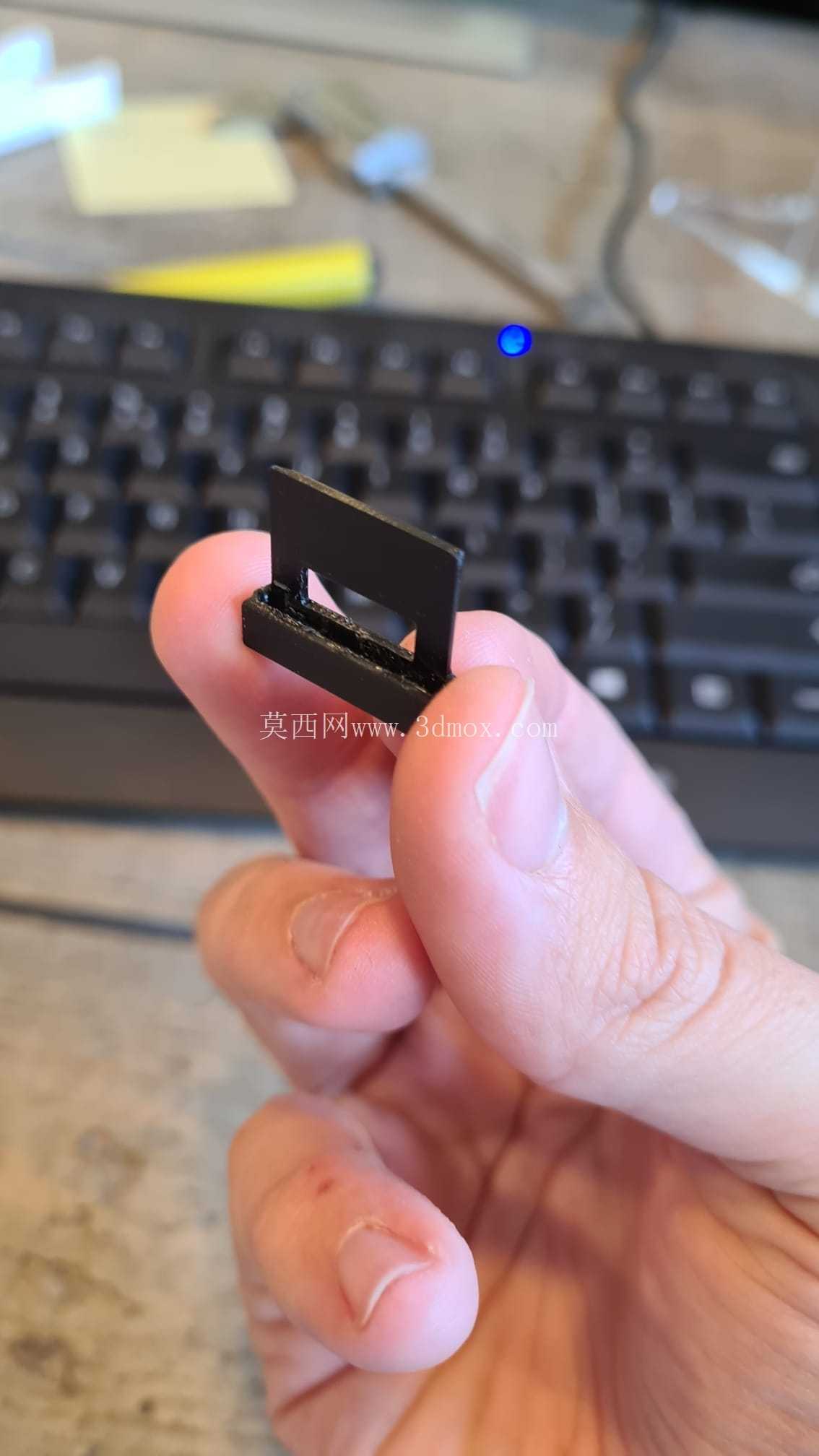

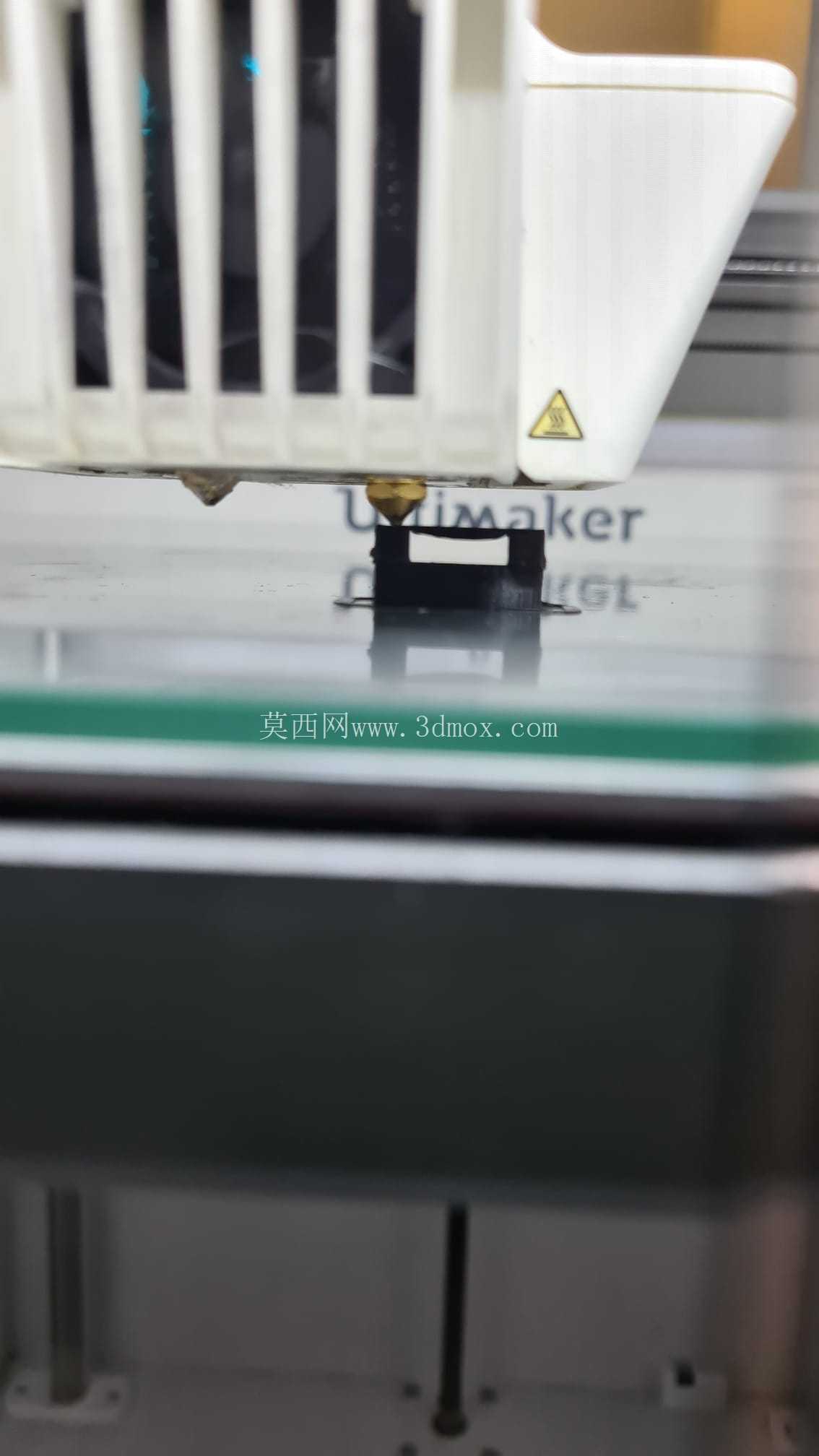

　　考虑到不同用户的加工制作条件，设计阶段针对两种主流3D打印工艺做了适配优化：如果采用SLS工艺打印，零件的尺寸精度更高，安装时几乎不需要额外修配就能直接卡入到位；如果采用桌面级FDM打印机制作，由于工艺本身存在的成型公差，安装时可以适当施加按压力量，让锁件的卡接结构产生微量弹性形变，就能顺利卡入预设位置，不会出现安装后松动脱落的问题。壁厚参数设置为1毫米，是经过反复验证的最优值：这个厚度下，无论是SLS烧结的尼龙材料，还是FDM打印的PLA、PETG材料，都能兼顾足够的结构强度和适度的弹性，卡接时不会因为刚性过大出现脆断，日常骑行过程中承受路面颠簸带来的振动冲击也不会发生形变失效；同时1毫米的壁厚不需要额外添加打印支撑，将零件摆放在对应成型平台位置即可直接打印，大幅降低打印失败率，减少后期支撑去除的工作量，也避免支撑残留影响卡接面的配合精度。

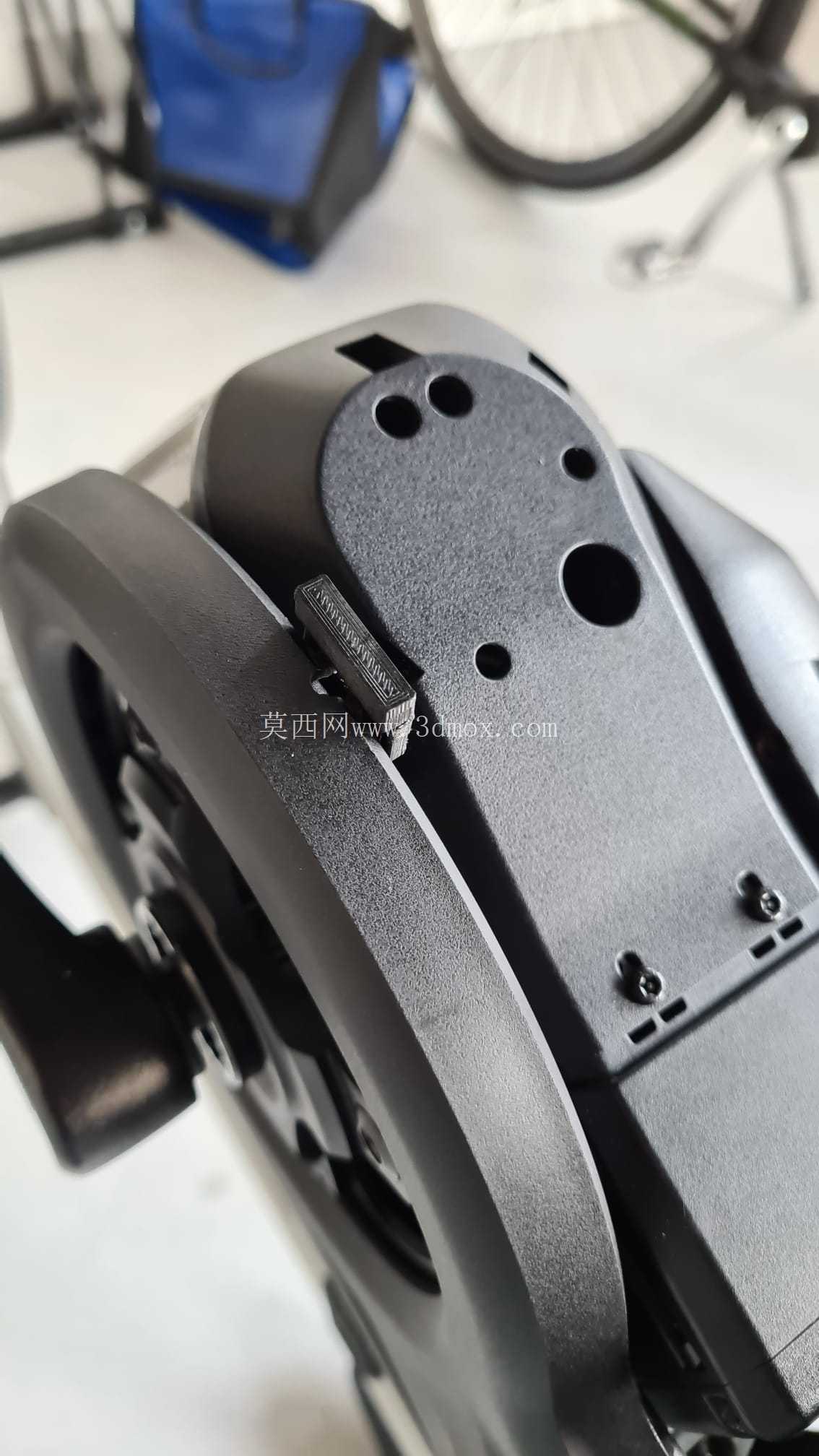

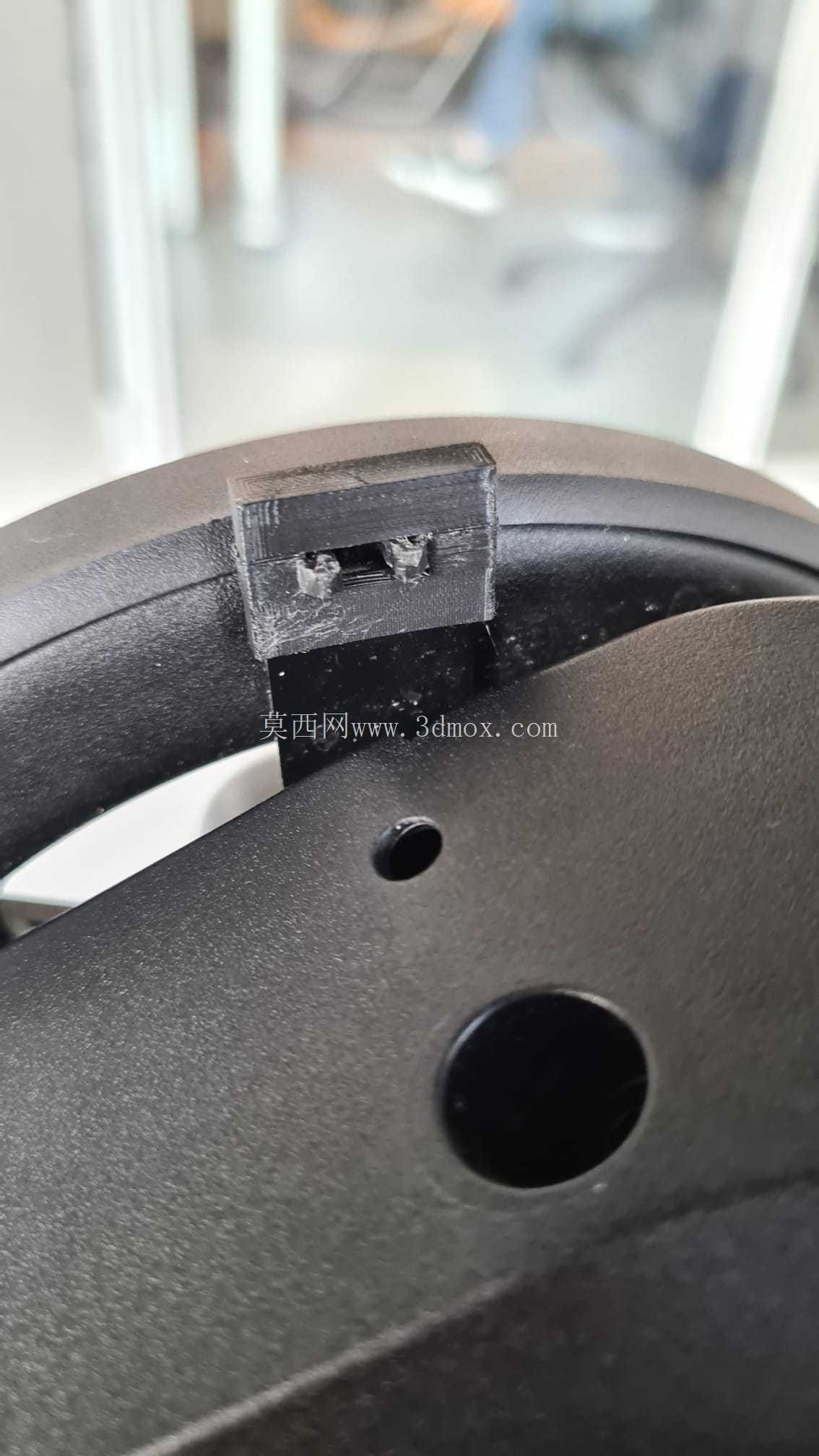

　　在安装边界的尺寸把控上，锁件的所有卡接点位都严格匹配Vanmoof S5/A5车架金属框架的原有安装位，没有向外突出的多余结构，安装完成后完全隐藏在链条护罩内侧，不会和牙盘、链条、飞轮等传动部件发生运动干涉，也不会额外增加车身的风阻，不会破坏自行车原有的外观整体性。实际使用过程中，这款锁件可以完全补偿原有护罩安装结构过大的公差间隙，让链条护罩始终保持在正确的安装位置，即便经过颠簸路面、长期骑行振动，也不会出现护罩移位的问题，彻底解决链条剐蹭护罩的异响问题，同时也能避免护罩被链条长期磨损出现破损，延长原有护罩的使用寿命，减少用户更换配件的成本。

　　从结构设计的角度来看，这款锁件属于典型的痛点导向的适配零件，没有冗余的功能设计，所有结构特征都服务于“固定护罩、抵消公差、方便安装、易于制作”这几个核心需求，没有为了外观增加不必要的曲面或者装饰结构，最大程度降低了打印制作的难度，也提升了零件本身的可靠性。对于从事自行车配件设计、3D打印功能件开发的从业者来说，这款零件的设计思路有很强的参考价值：针对量产产品的公差缺陷做适配结构开发时，不需要改动原有产品的主体结构，依托原有安装边界做卡接式的固定设计，既能解决实际使用问题，又能降低用户的安装门槛，同时兼顾不同加工工艺的适配性，让普通用户也能自行制作安装，解决日常使用中的实际故障。
