模块化绿植空气过滤声屏障结构设计

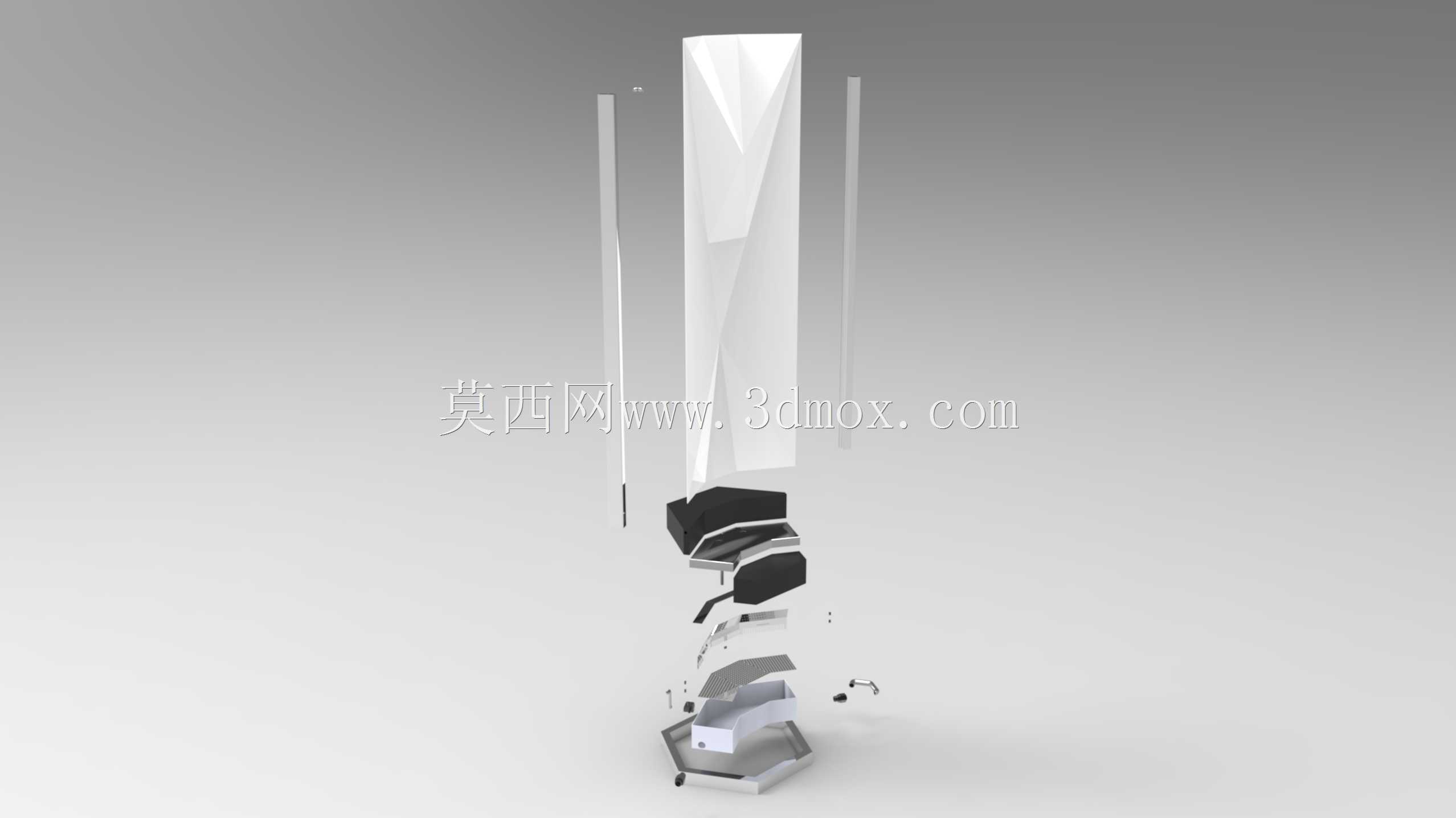

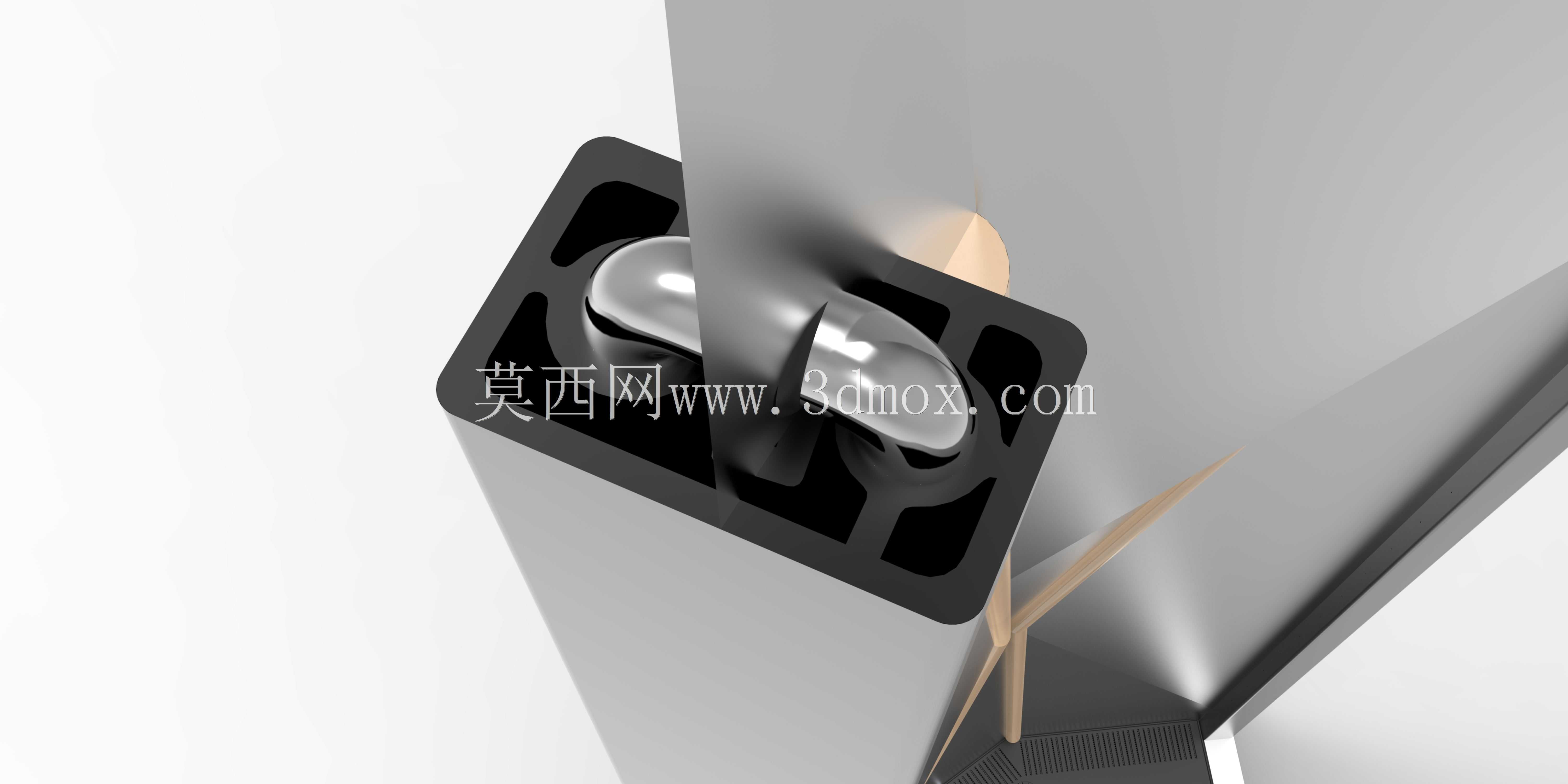

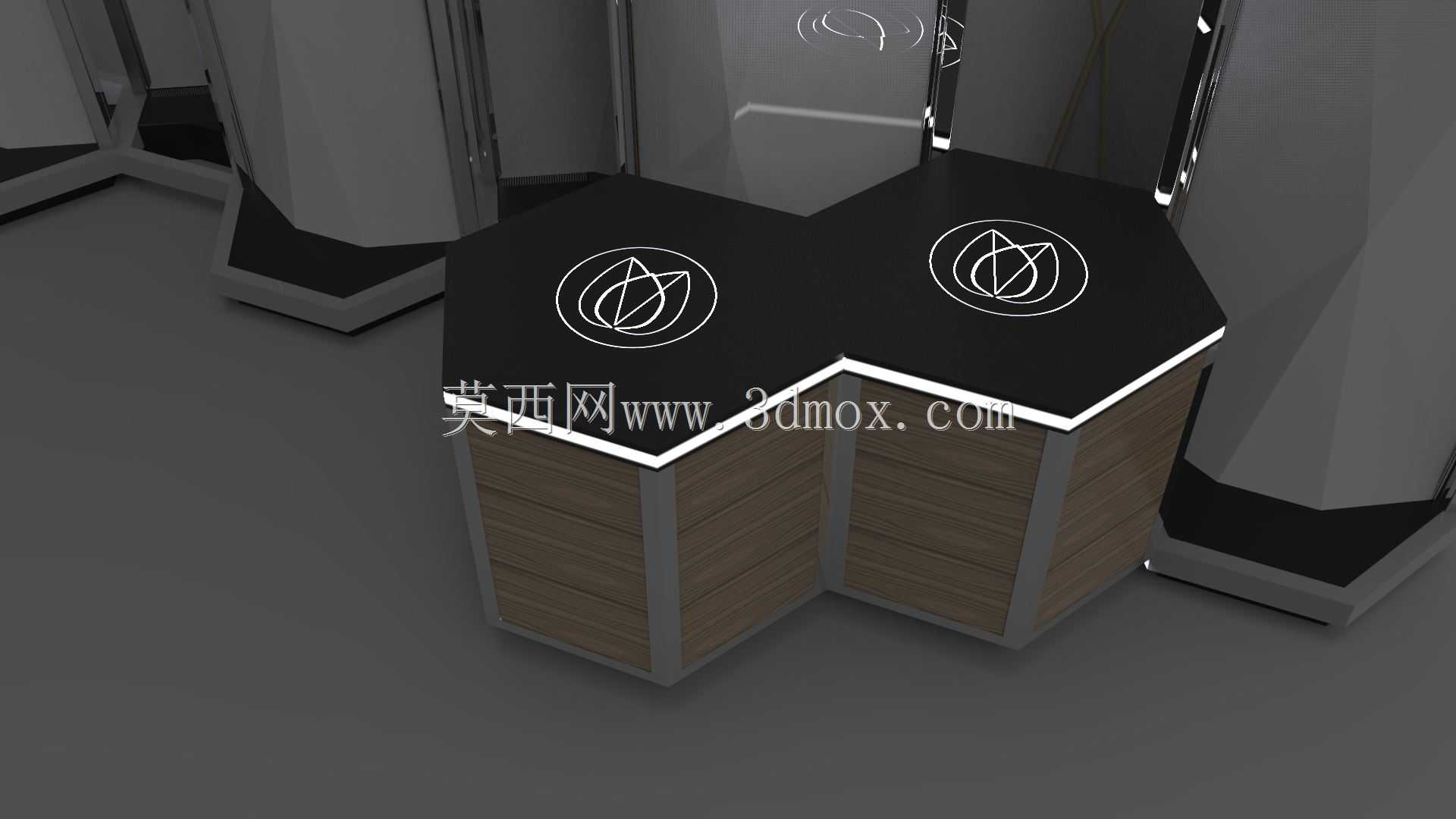

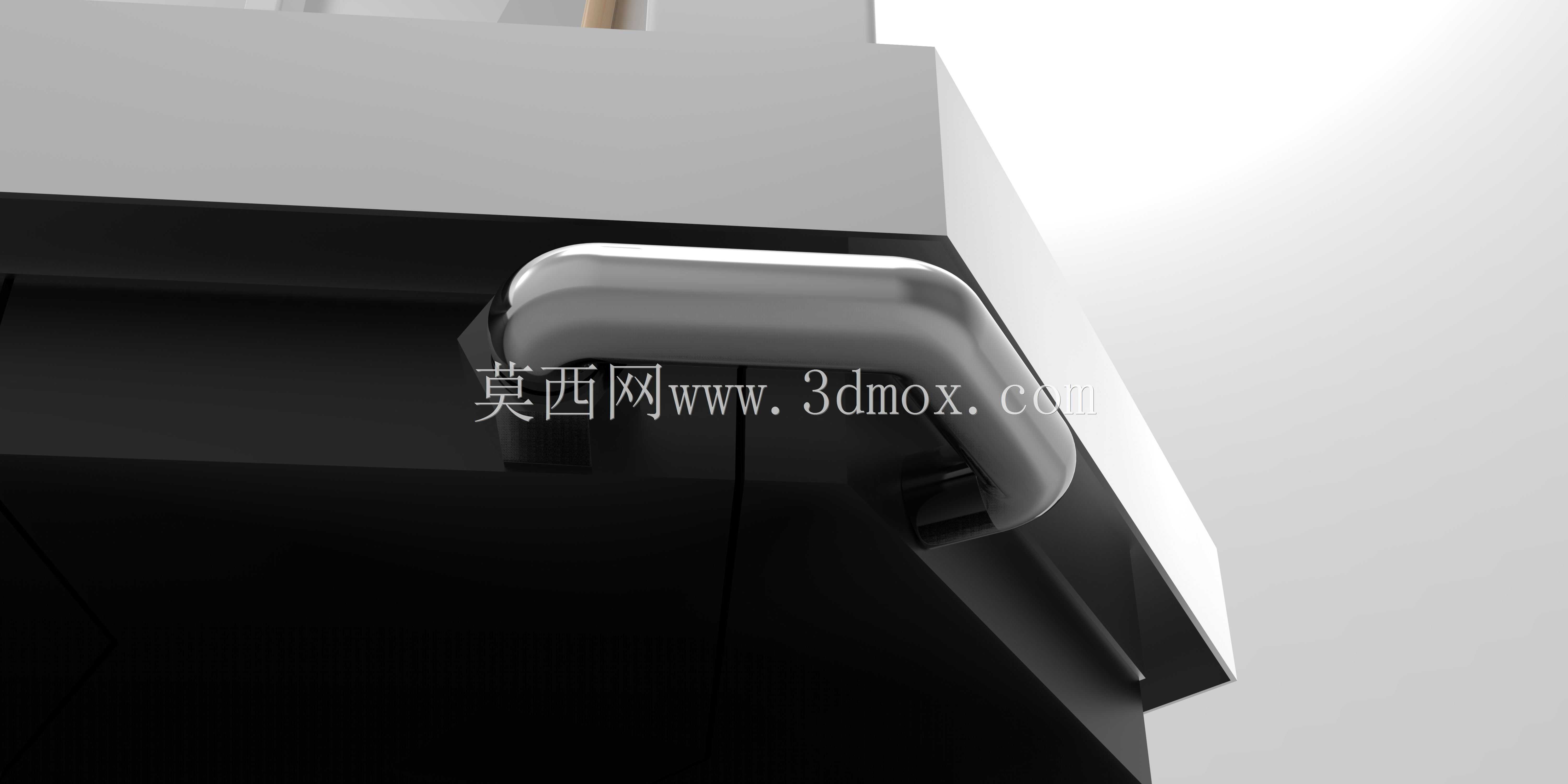

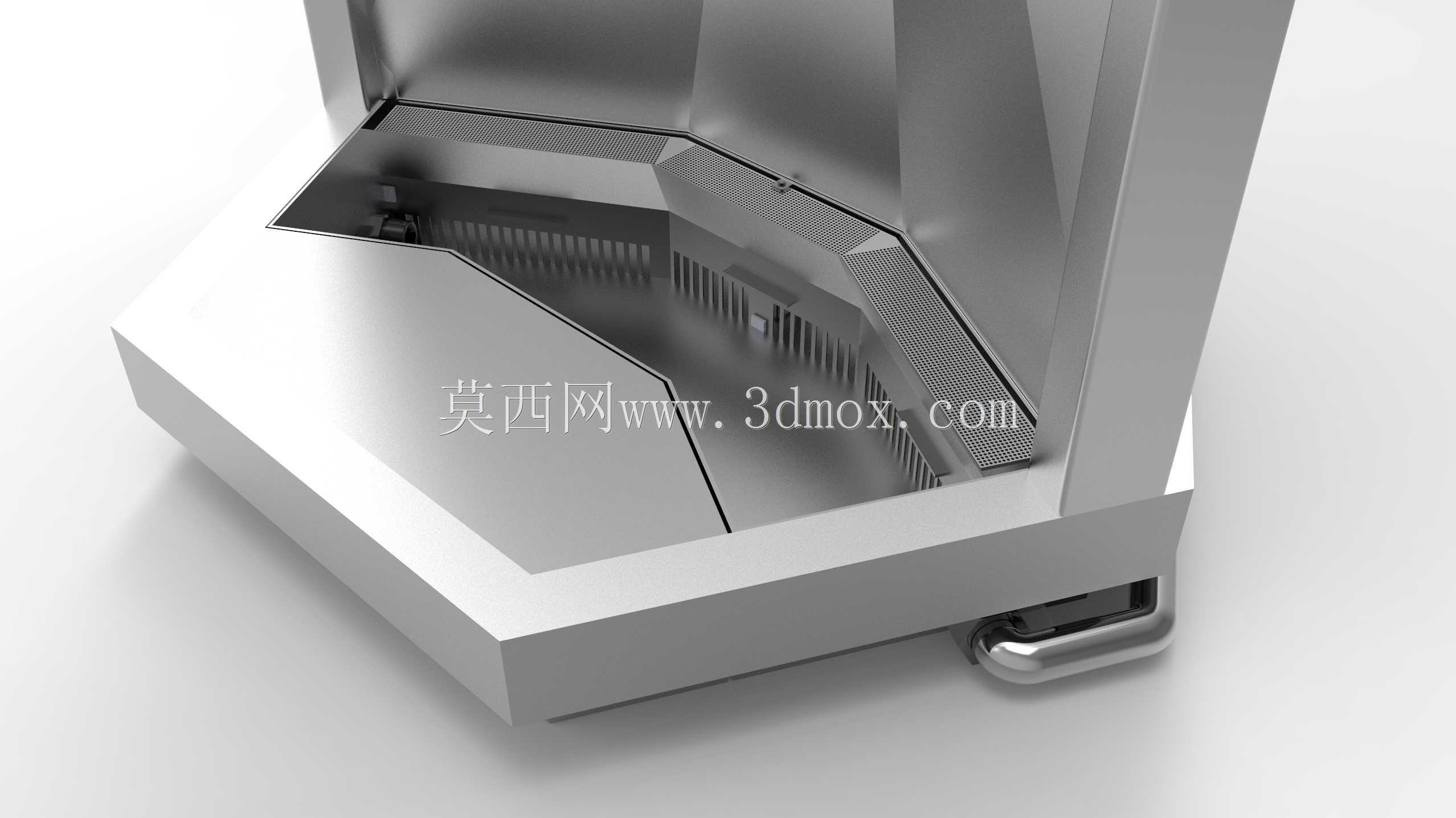

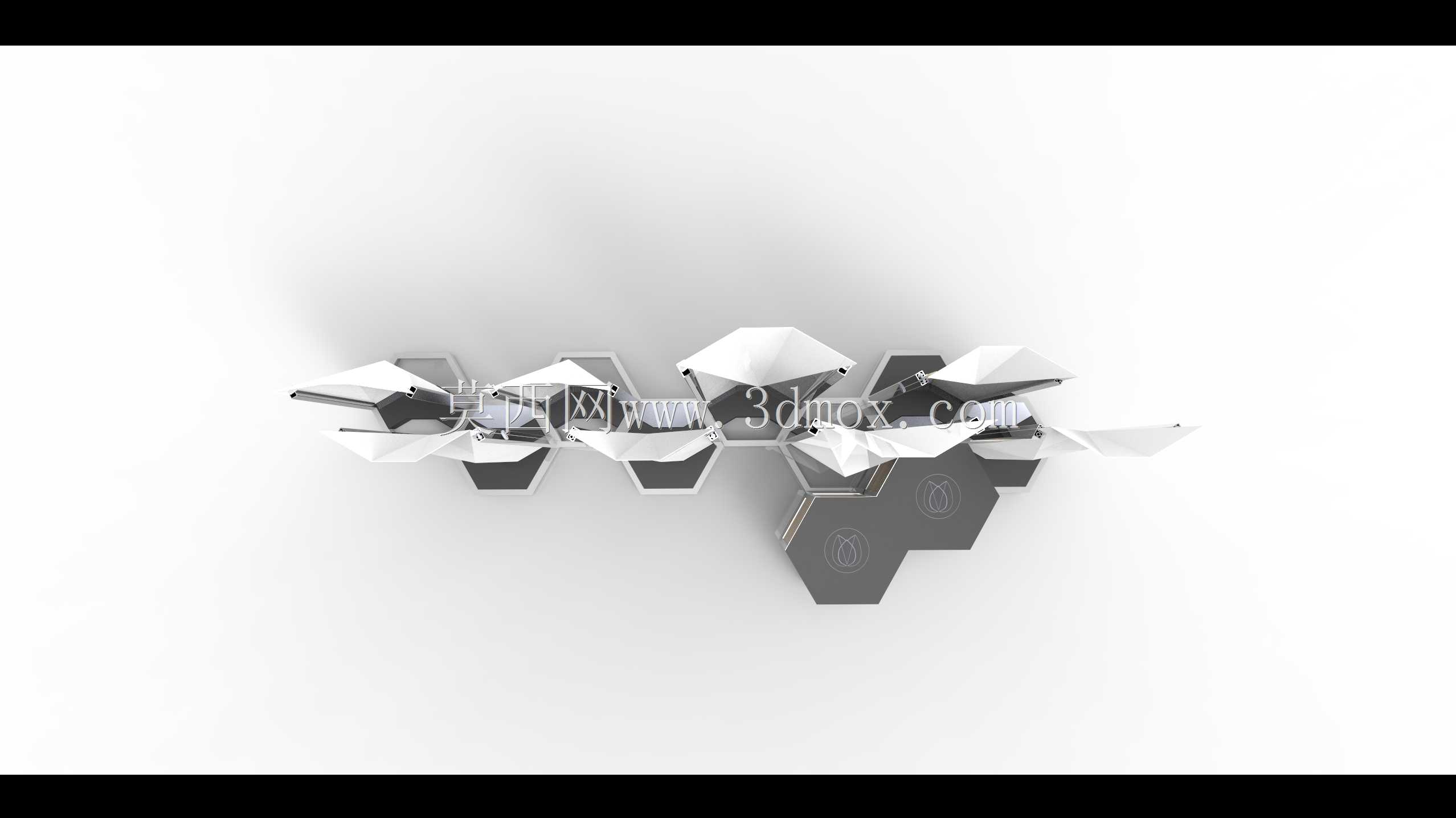

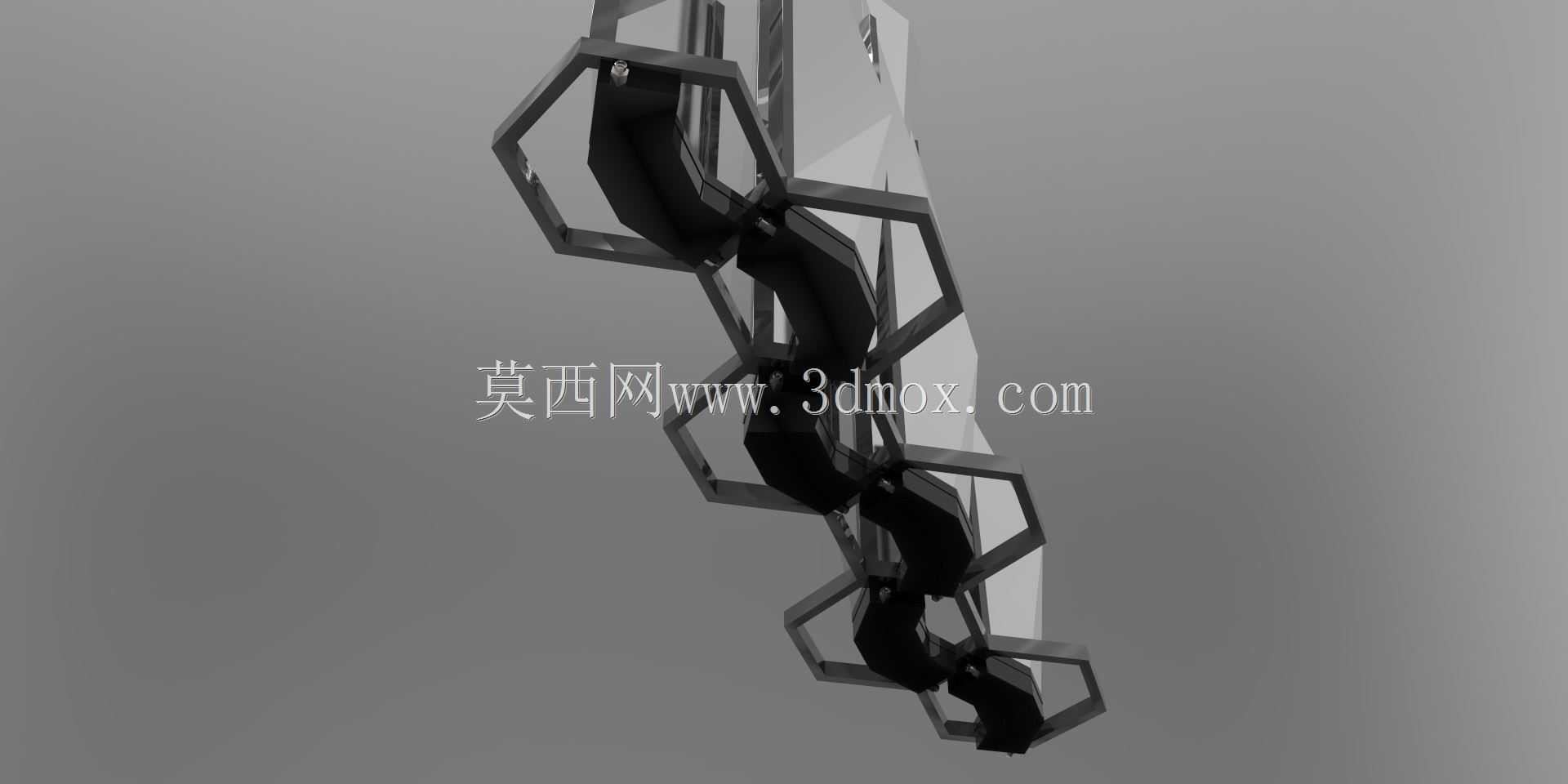

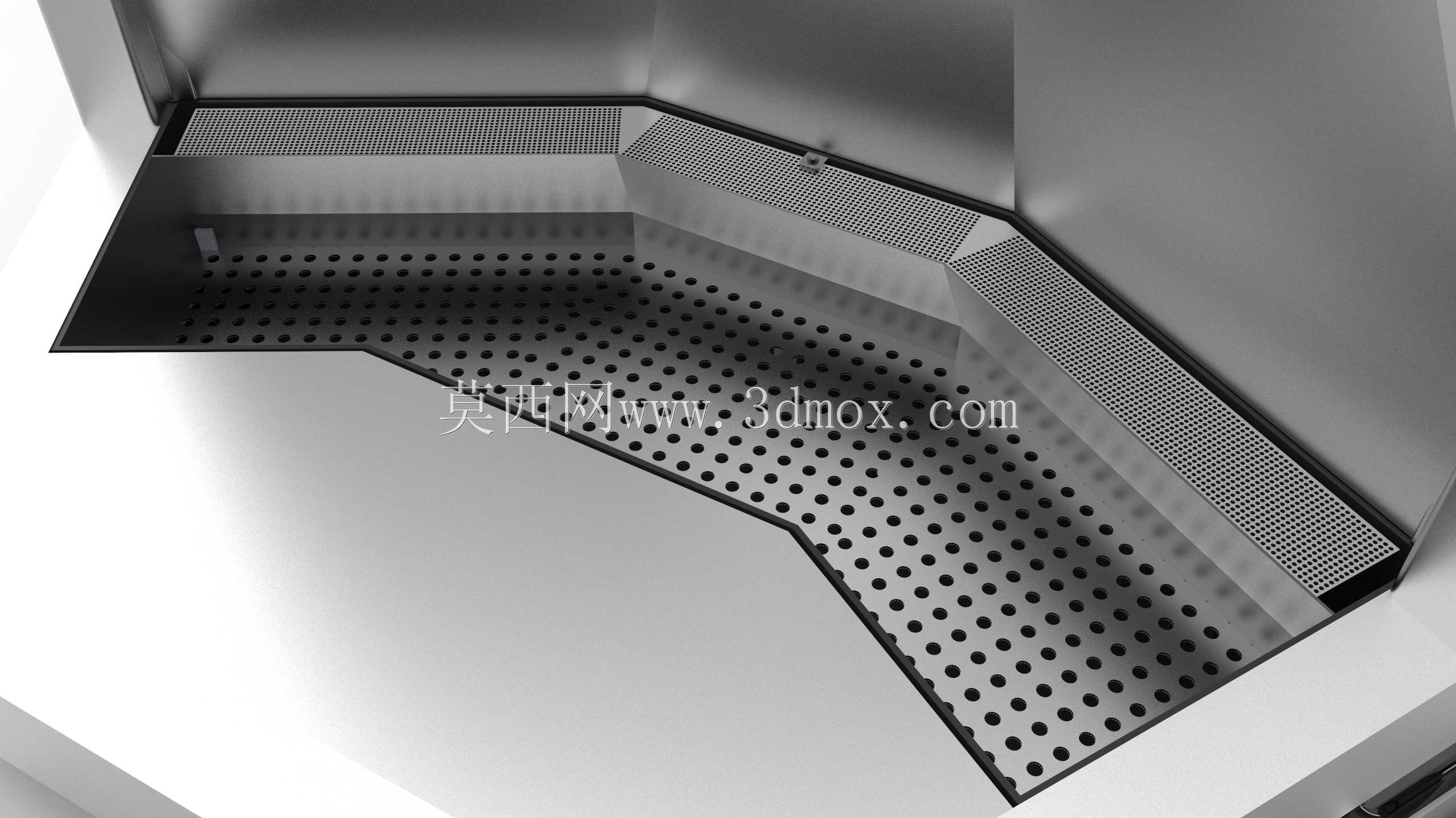

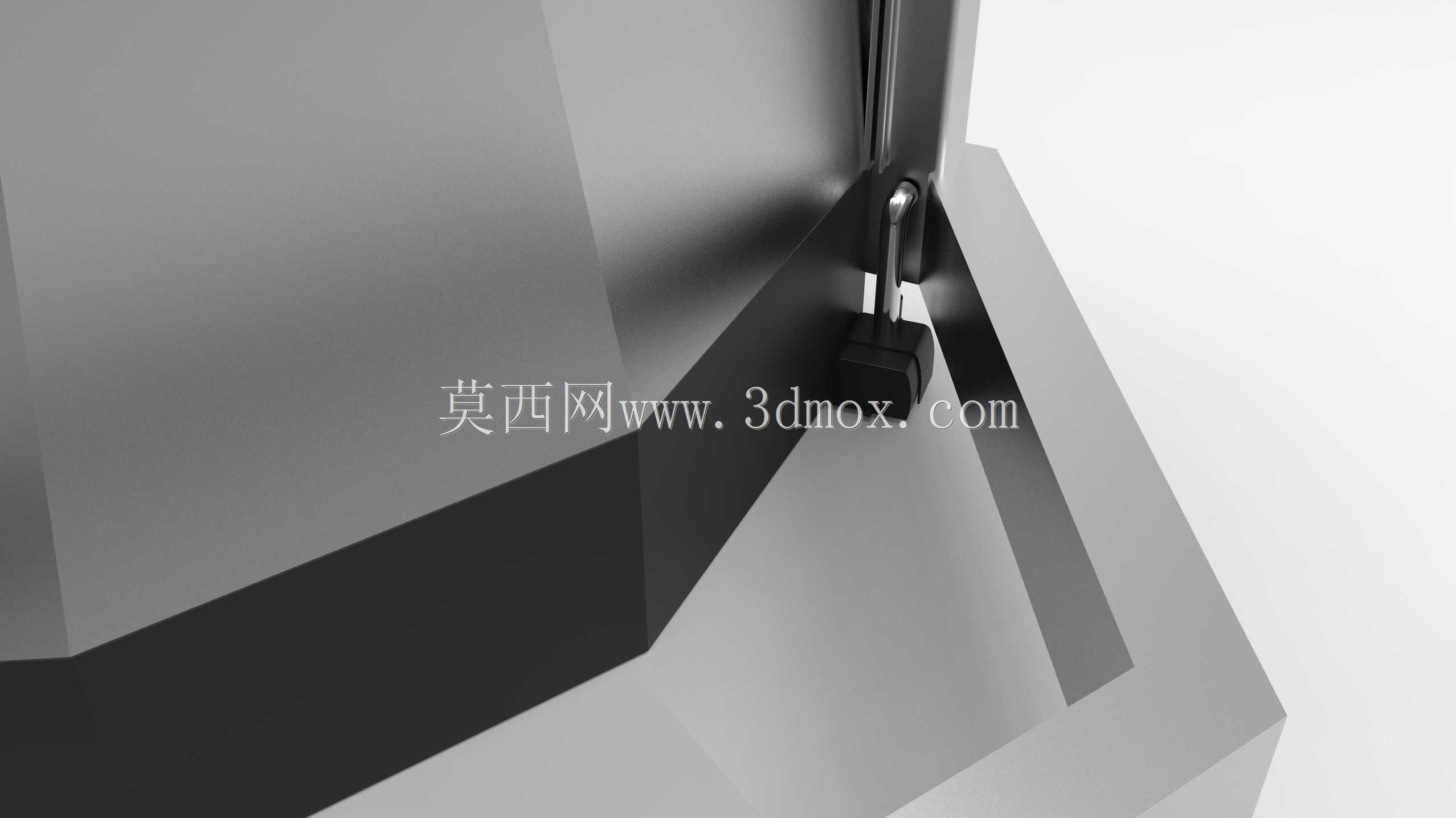

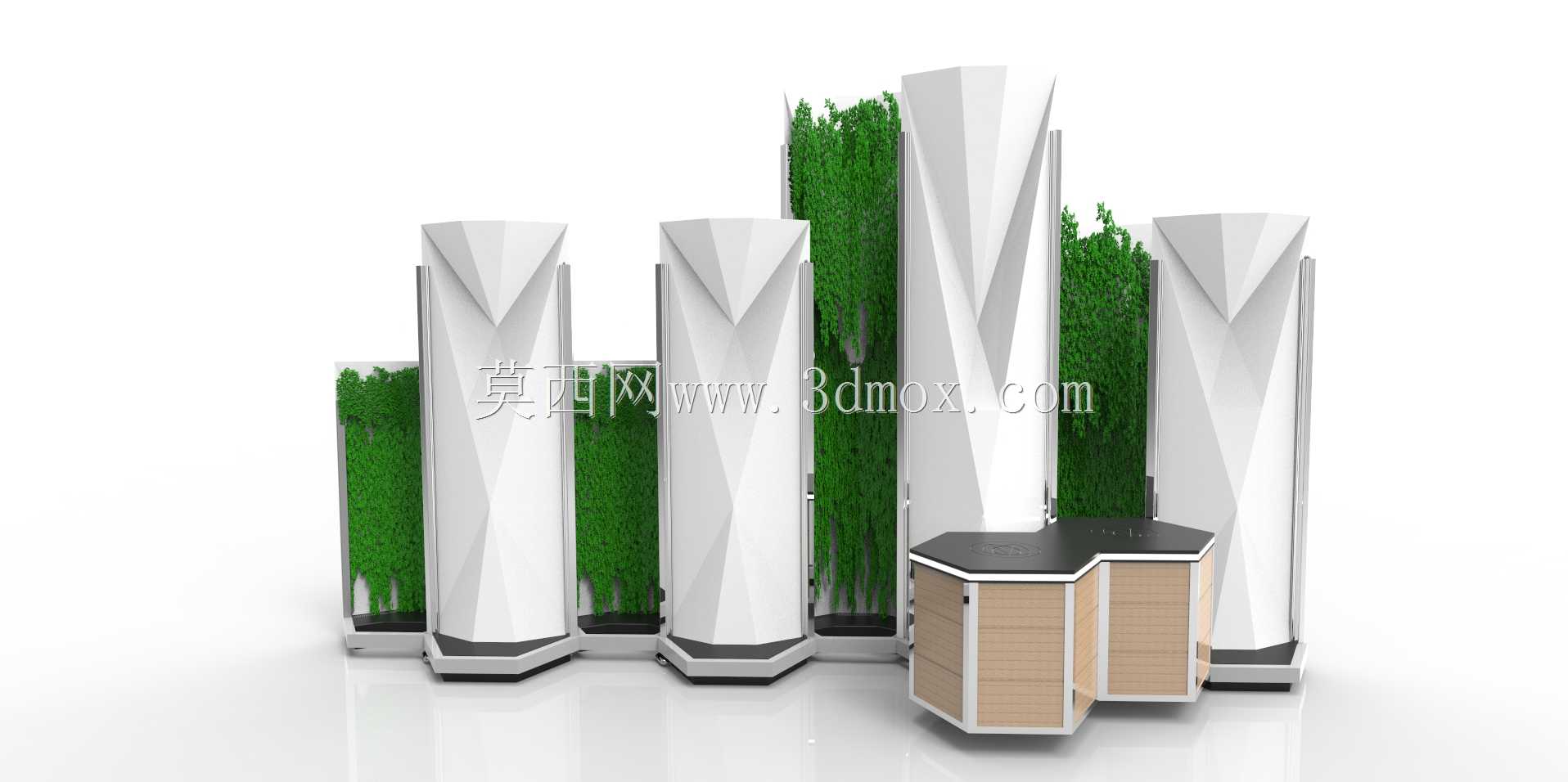

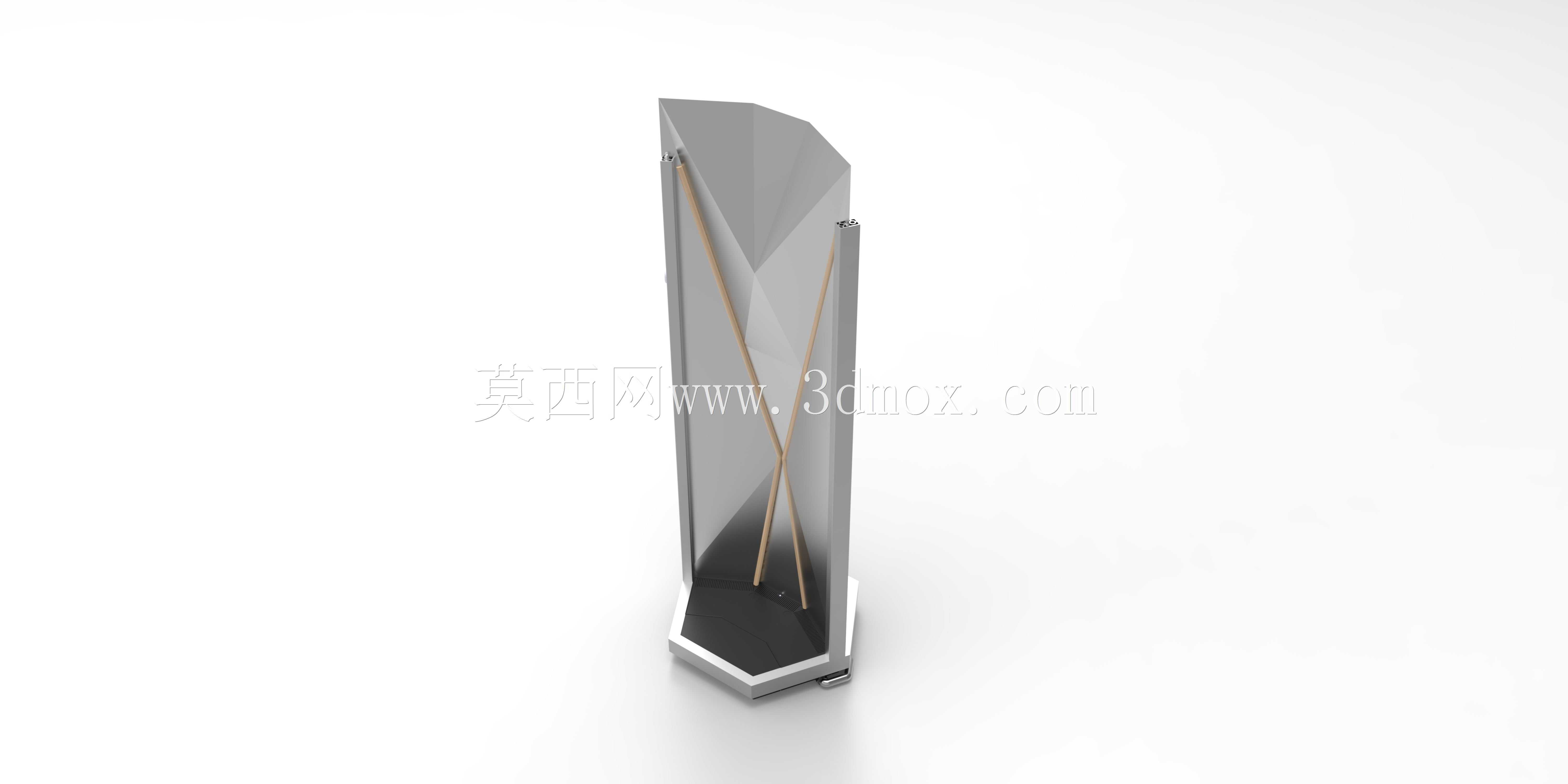

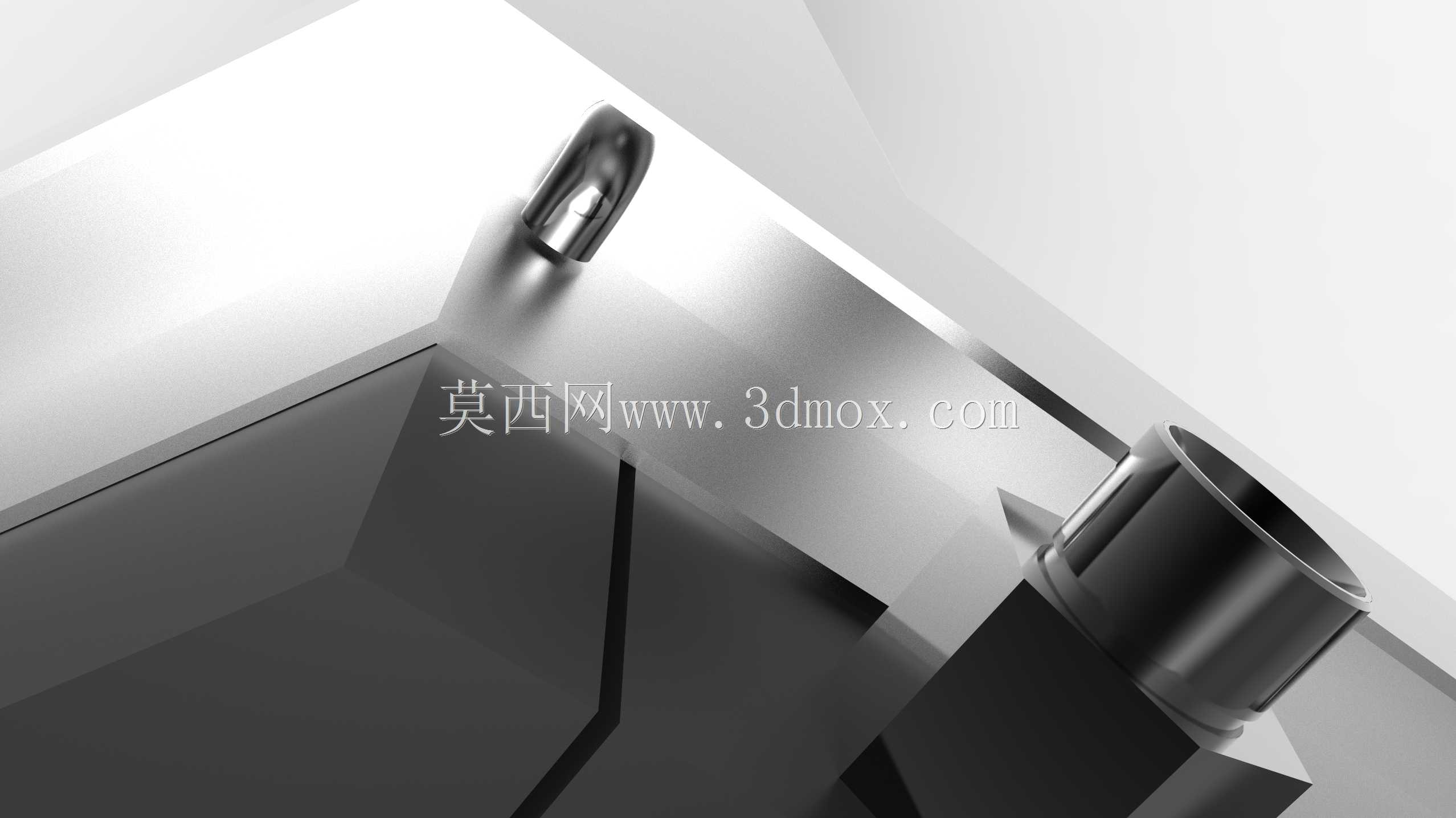

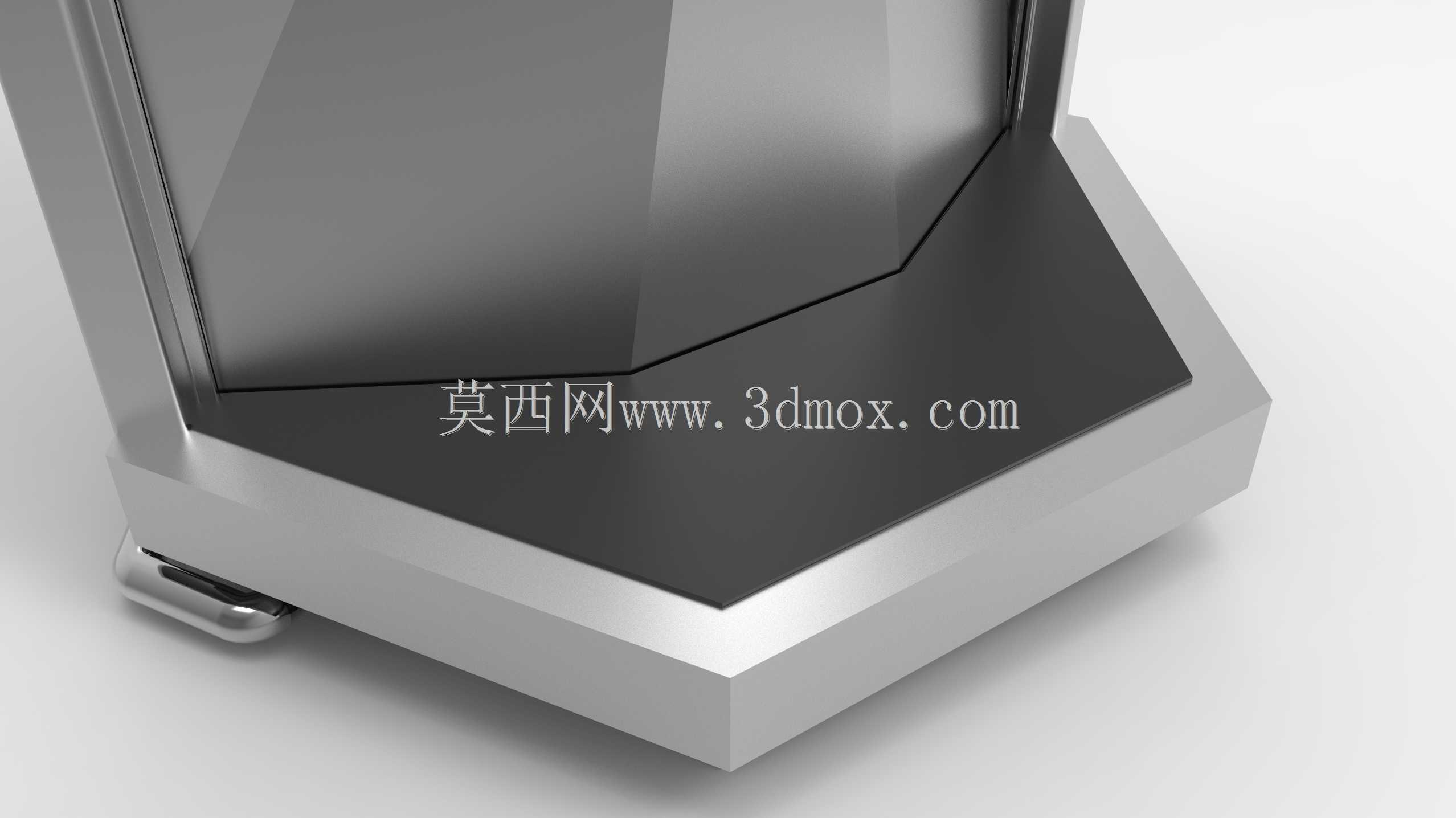

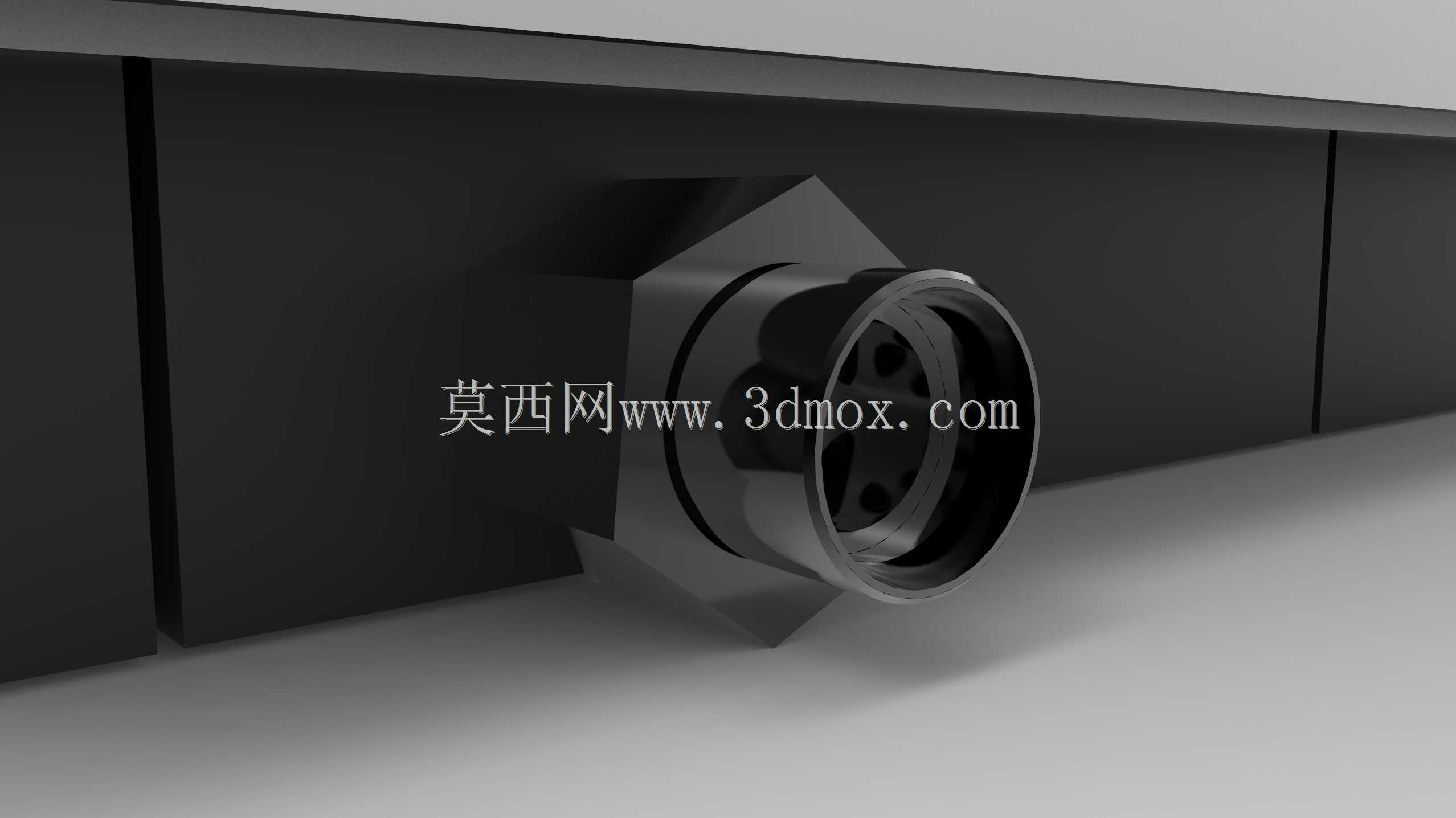

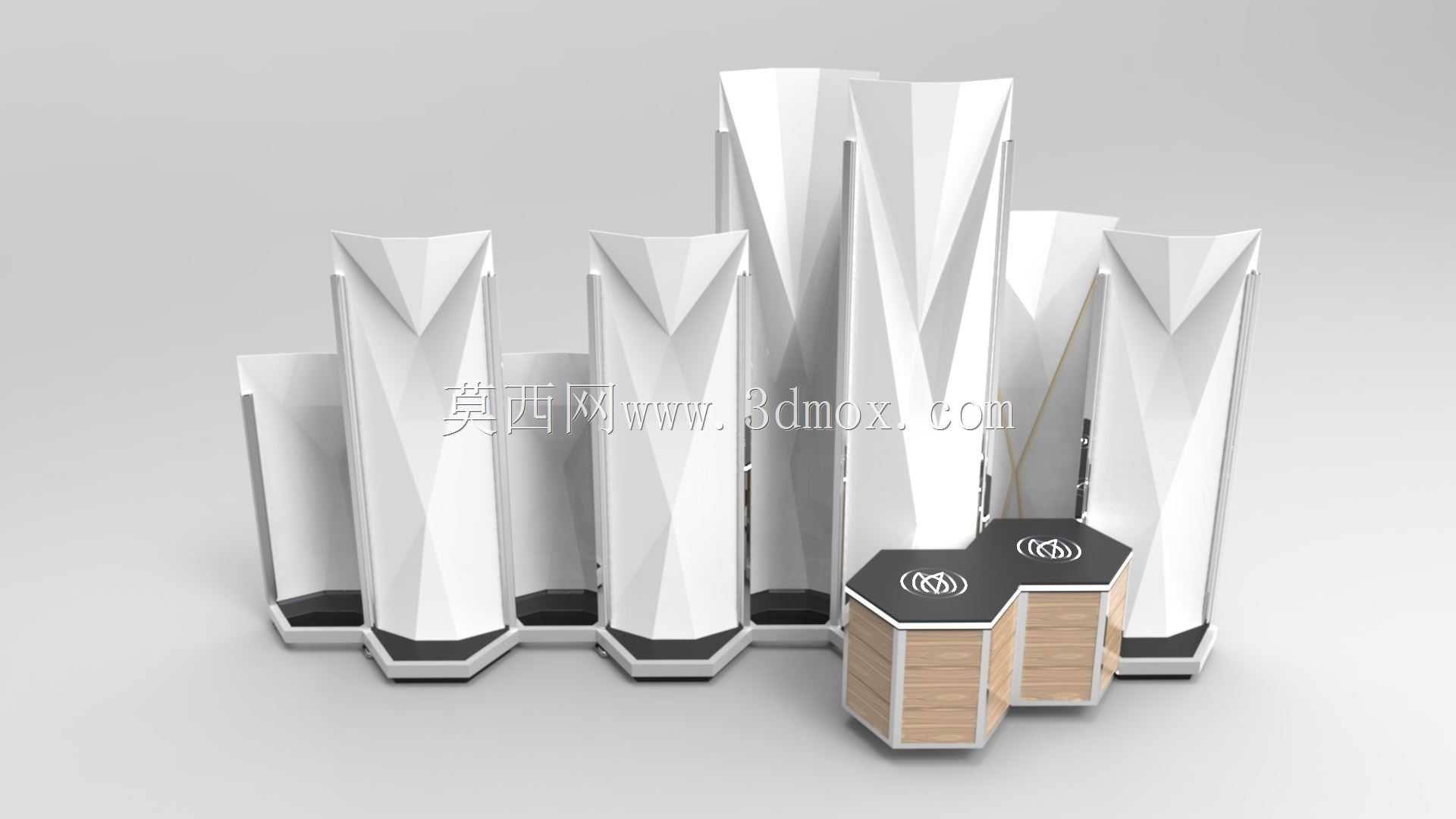

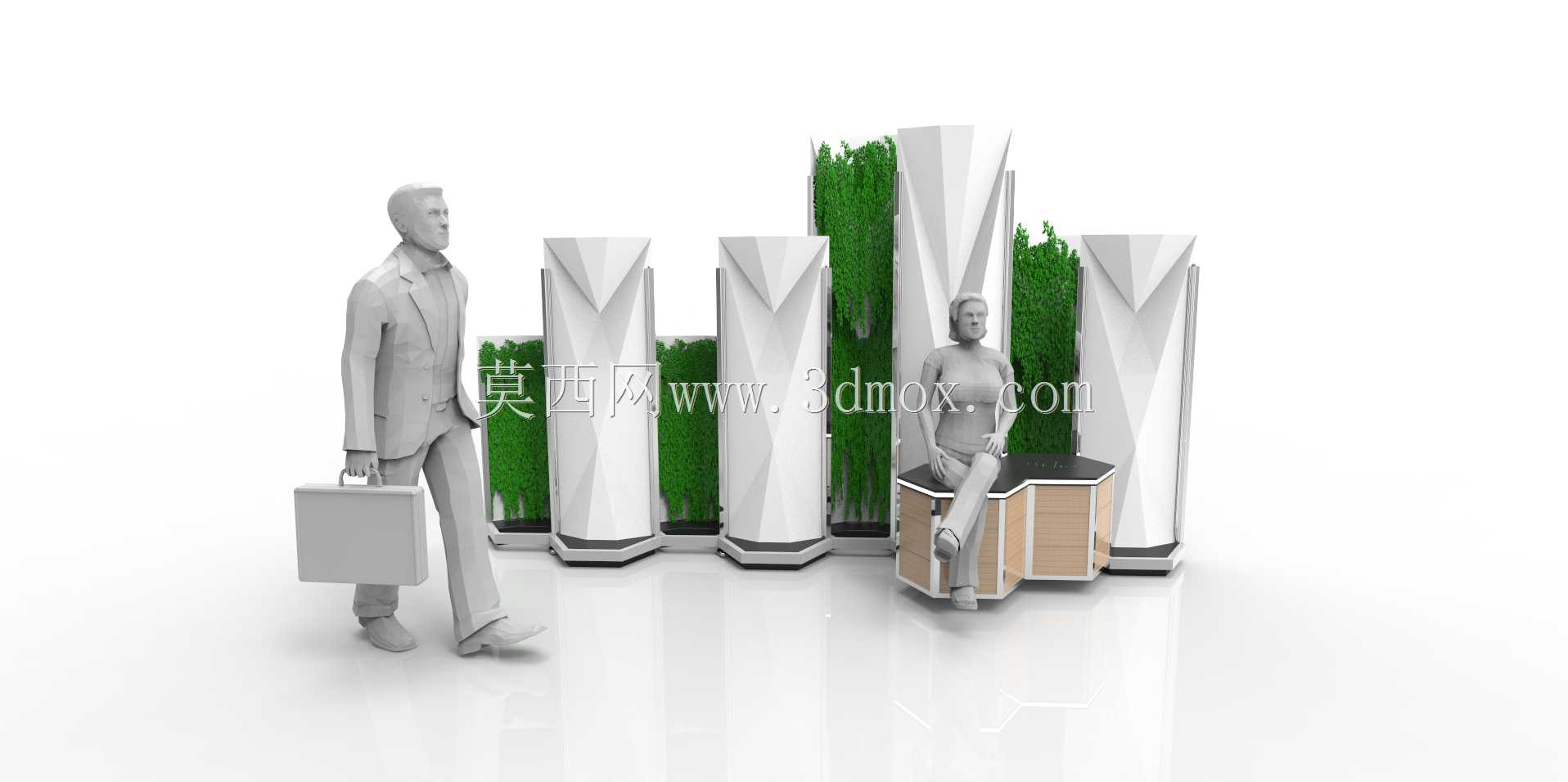

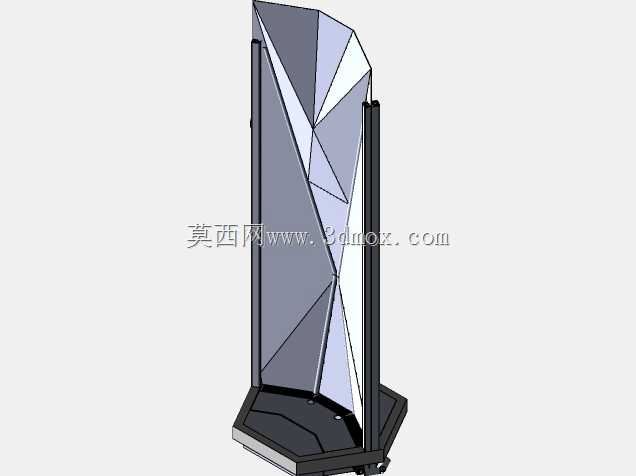

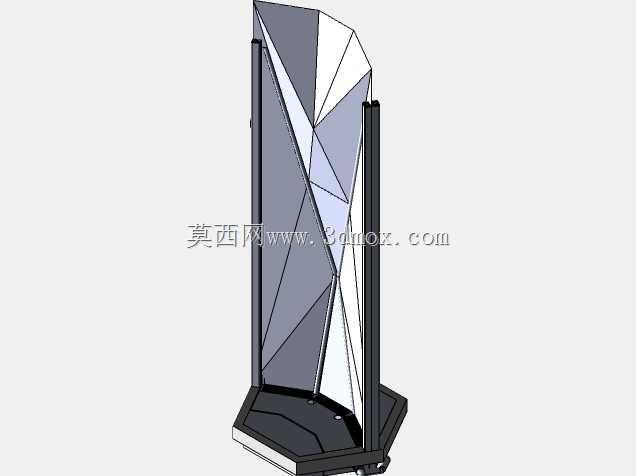

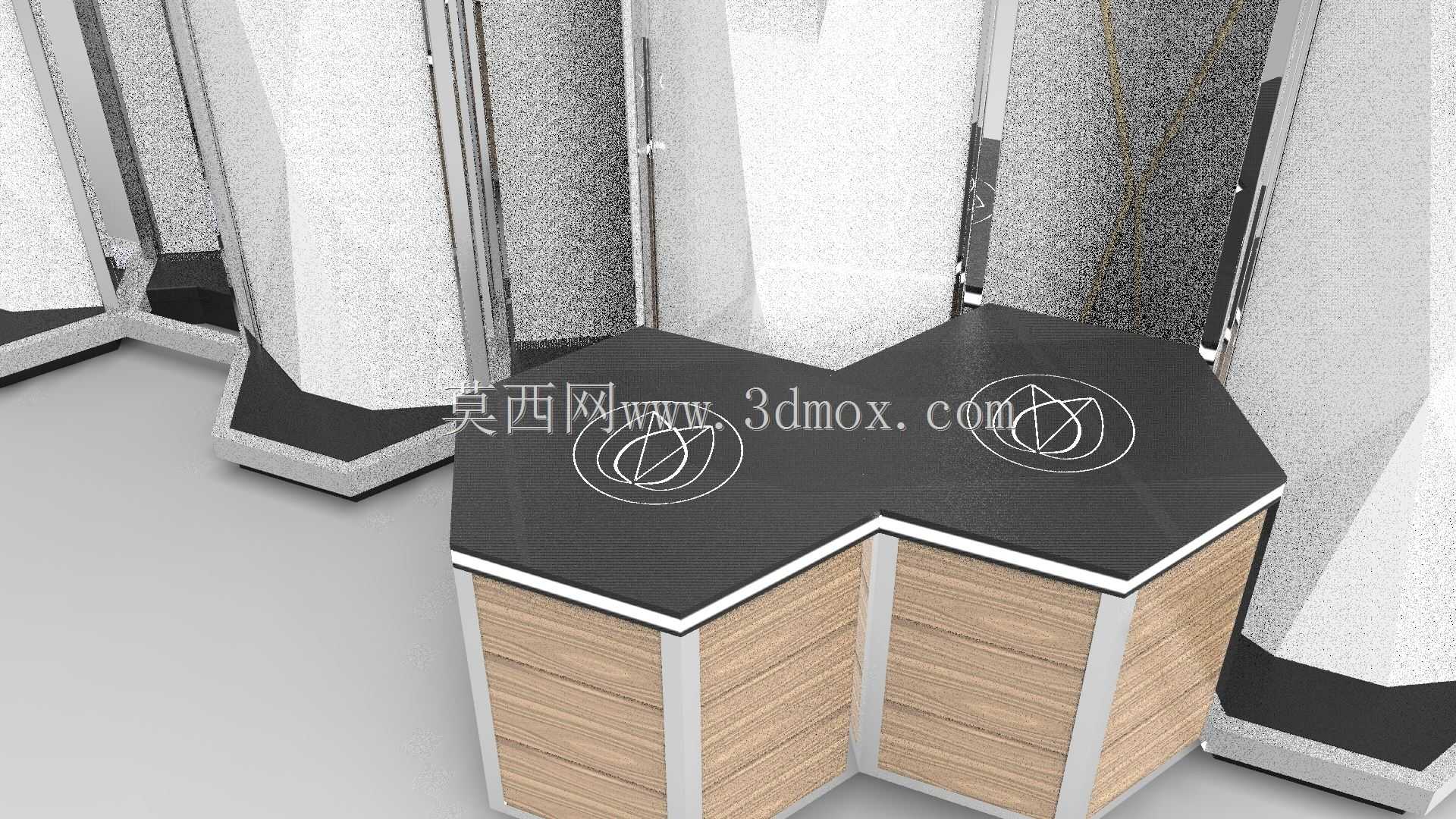

该款空气过滤声屏障主要应用于城市开放公共空间、产业园区步行廊道、商业街区户外休憩区等场景，可同时实现空气净化、噪声阻隔与景观美化三重功能，解决传统户外声屏障功能单一、景观融合度差的痛点。设备实际用途分为两个核心维度，一是通过内置绿植层与面板导流结构，引导携带浮尘的气流穿过植物生长区，利用植物叶面吸附、基质过滤作用截留空气中的颗粒物，实现局部区域空气净化；二是通过多面折角的硬质面板结构，对交通、人群活动产生的中高频噪声进行折射与阻隔，降低屏障覆盖区域的噪声值，同时配套的休憩座椅模块可满足过往行人临时休息需求。产品功能特性覆盖多场景使用需求，整体采用模块化拼接架构，单组屏障单元可独立安装也可多组自由组合，适配不同长度的场地边界；内置两套供水系统，自动供水链路依靠重力与单向阀结构实现雨水收集、过滤、基质补水的自循环，无需持续外接水源，手动供水模块可在长期无降雨时通过预留注水口完成补水，降低后期运维难度；面板采用折面多边形造型，既提升了立面的视觉层次感，也通过多面折角增加了噪声反射路径，提升隔声效果，同时面板采用橡胶压力成型工艺生产，加工难度低、批量生产成本可控；底部框架采用落地式安装结构，无需大面积开挖地面做预埋，可直接通过膨胀螺栓固定在硬化铺装地面，安装便捷且不会破坏原有场地铺装结构；配套休憩座椅集成在屏障单元底部，座椅框架与屏障主体框架为一体式铝制结构，承重性能优异，座椅内部预留LED照明安装位，可根据需求加装照明模块，满足夜间使用需求。产品设计思路围绕低运维、高适配、多功能融合的核心方向展开，最初的设计原点是基于气流自然流动原理，通过面板间的导流间隙引导气流主动穿过绿植层，而非依赖风机等动力设备，实现无动力空气过滤，大幅降低设备运行能耗；为解决绿植灌溉的运维难题，设计团队将雨水收集、水质过滤、基质补水、溢水排水的全链路集成在屏障内部，通过两个储水腔与单向阀的配合，实现雨水的存储与按需供给，多余雨水可直接渗入地下，不会产生积水烂根问题；外形设计上摒弃了传统声屏障的平直立面，采用钻石切割感的折面造型，搭配内嵌的垂直绿植带，让设备本身成为户外景观的一部分，而非突兀的功能性设施。外形尺寸与安装边界方面，单组屏障单元采用窄面宽设计，单组宽度适配常规人行道的边界宽度，多组拼接时可根据场地实际长度灵活调整总长度，单元高度覆盖成年人站立时的呼吸带高度，既保证空气过滤的有效范围，也不会因过高产生空间压抑感；安装时仅需保证底部框架与硬化地面贴合，预留出底部渗水间隙即可，无需额外预留大型设备安装空间，适配现有各类户外公共场地的改造需求。
