高精度满装滚柱球轴承保持架结构设计

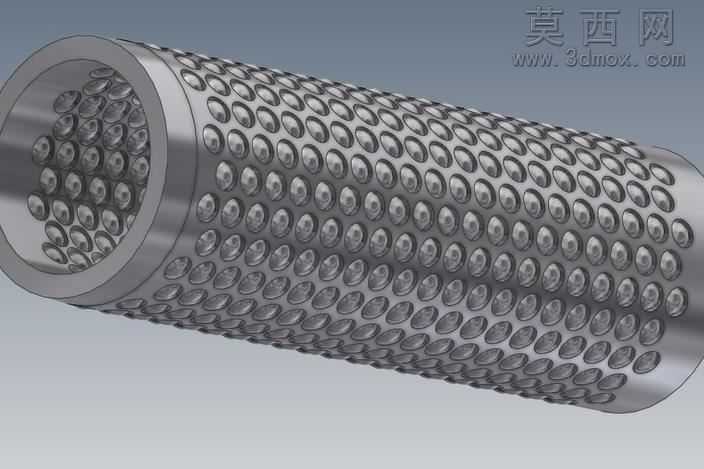

本作品为满装滚柱型球轴承保持架的三维参数化建模成果，建模阶段采用Autodesk Inventor完成全结构特征构建，首先通过旋转凸台命令生成保持架的中空筒状基体，精准控制基体的内外径尺寸、轴向长度与端部倒角参数，保证基体与轴承内外圈的装配适配性。随后在基体圆柱面上通过阵列命令完成滚柱安装兜孔的排布，严格遵循轴承滚动体的等分布置原则，计算相邻兜孔的中心距与排布角度，确保每列兜孔的轴向间距、周向角度完全一致，避免滚动体安装后出现卡滞、受力不均的问题。兜孔特征采用拉伸切除结合圆角过渡命令制作，对兜孔边缘做微小圆角处理，消除锐边应力集中隐患，同时保证滚柱装入后可顺畅转动无干涉。建模完成后对所有特征做参数化关联，修改基体尺寸、兜孔数量、滚柱直径参数时可快速驱动模型更新，适配不同规格的同类型轴承设计需求。渲染阶段赋予基体金属材质，采用抛光合金钢材质参数，调整金属粗糙度、反射率与环境光遮蔽效果，还原金属零件的真实质感，对滚柱部分赋予高硬度轴承钢材质，突出滚动体的高耐磨表面特性，渲染视角采用斜向剖切视角，可同时展示保持架的外部排布结构与内部滚柱装配状态，清晰呈现保持架对滚动体的分隔、引导作用。结构设计上，该保持架采用满装滚柱排布形式，相比普通带间隔的保持架可容纳更多滚动体，大幅提升轴承的径向承载能力，适用于重载低速的传动工况，兜孔的尺寸设计略大于滚柱直径，预留合理的装配间隙与润滑脂存储空间，保证轴承运转时滚柱可灵活自转，同时避免滚柱在运转过程中从兜孔脱落。设计过程中重点校验了保持架与滚动体、轴承内外圈的装配干涉问题，通过静态干涉检查、运动仿真模拟验证结构合理性，确保保持架在轴承运转过程中可稳定分隔滚动体，引导滚动体在滚道内有序运动，降低滚动体之间的摩擦与磨损，延长轴承整体使用寿命。
