计算机总线前置改装面板结构设计

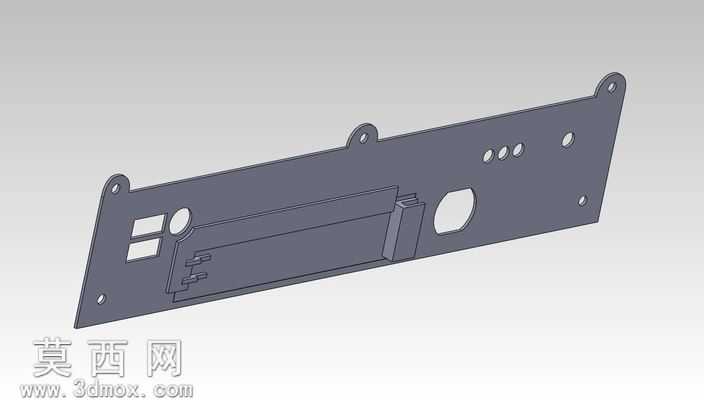

本作品为计算机总线前置改装面板的三维结构设计，采用SolidWorks完成全参数化建模，整体为长条形钣金类结构件，建模过程严格遵循钣金加工工艺规范，先绘制主体轮廓草图，通过基体法兰生成基础板材，再依次完成边线法兰、切除拉伸、成型特征等步骤构建完整结构。模型渲染阶段赋予主体哑光深灰金属材质，模拟冷轧钢板经静电喷塑后的表面质感，边缘处做轻微倒角处理还原真实钣金件的工艺细节，不同开孔区域通过材质明暗区分，清晰展现各功能位的结构边界。结构设计上，面板两端设置带安装孔的固定耳，用于将改装面板固定在机箱对应仓位，耳位开孔尺寸匹配标准机箱固定螺丝规格，保证安装兼容性；面板上依次排布多组功能开孔，包含方形扩展接口位、圆形音频接口位、多联指示灯开孔、大尺寸异形总线穿线位，各开孔位置经过尺寸校验，既满足总线接口的插拔操作空间需求，也避开内部板卡的安装干涉区域；面板内侧设计有定位卡槽与卡扣结构，用于固定总线转接模块，无需额外螺丝即可实现模块的快速定位安装，卡槽的尺寸公差控制在合理范围，保证模块安装后无松动晃动。设计思路围绕计算机总线前置改装的实际需求展开，针对常规机箱总线接口位于背部、插拔操作不便的痛点，将总线接口延伸至机箱前部仓位，在不破坏机箱原有结构的前提下实现接口前置；建模过程中同步校验面板与机箱前部仓位的配合尺寸，保证面板安装后与机箱表面齐平，无突出或凹陷问题；所有开孔边缘均做去毛刺处理的结构设计，避免穿线时划伤总线绝缘层，内侧的加强筋结构提升了长条形面板的结构强度，防止长期使用后出现弯折变形。模型完整还原了改装面板的所有结构细节，包含安装固定位、接口开孔、内部卡扣、加强结构等全部特征，可直接用于钣金加工出样，也可作为电脑硬件改装类结构设计的参考案例，帮助设计者快速掌握机箱改装类钣金件的建模思路与工艺要点。
