SAE赛事微型竞技固定翼航模结构设计

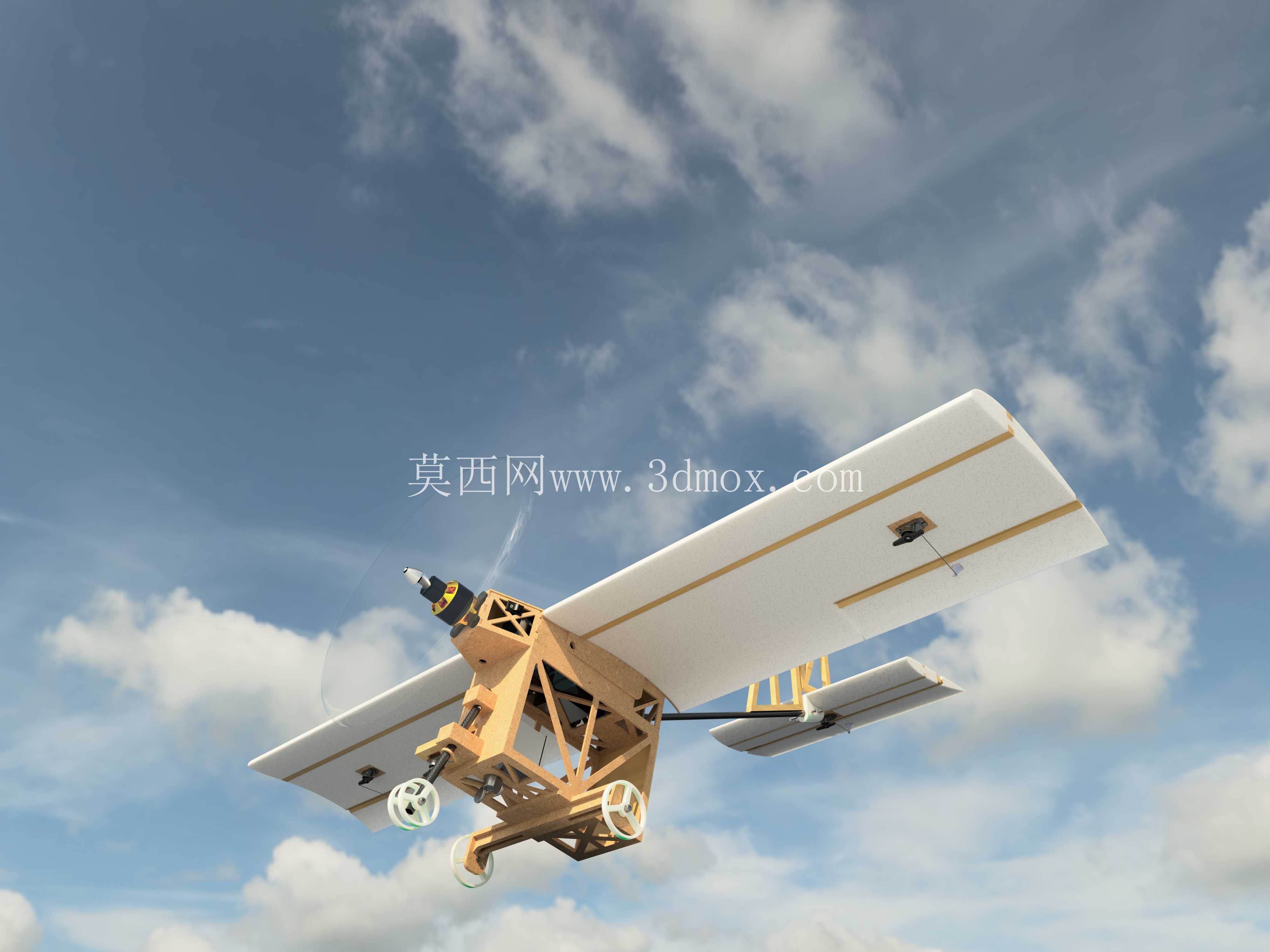

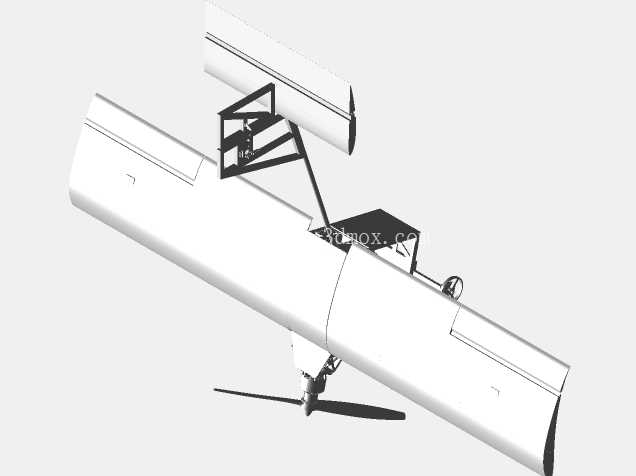

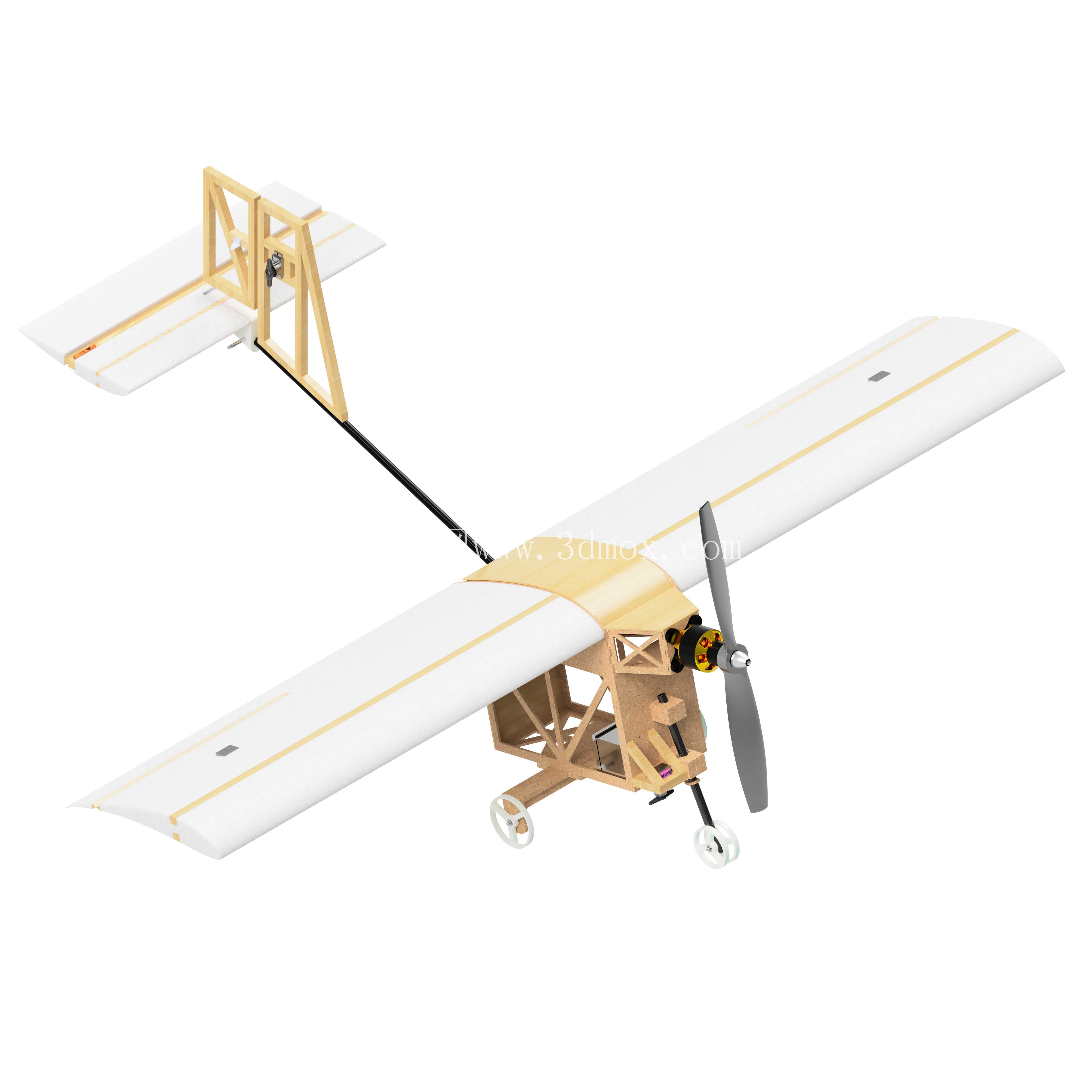

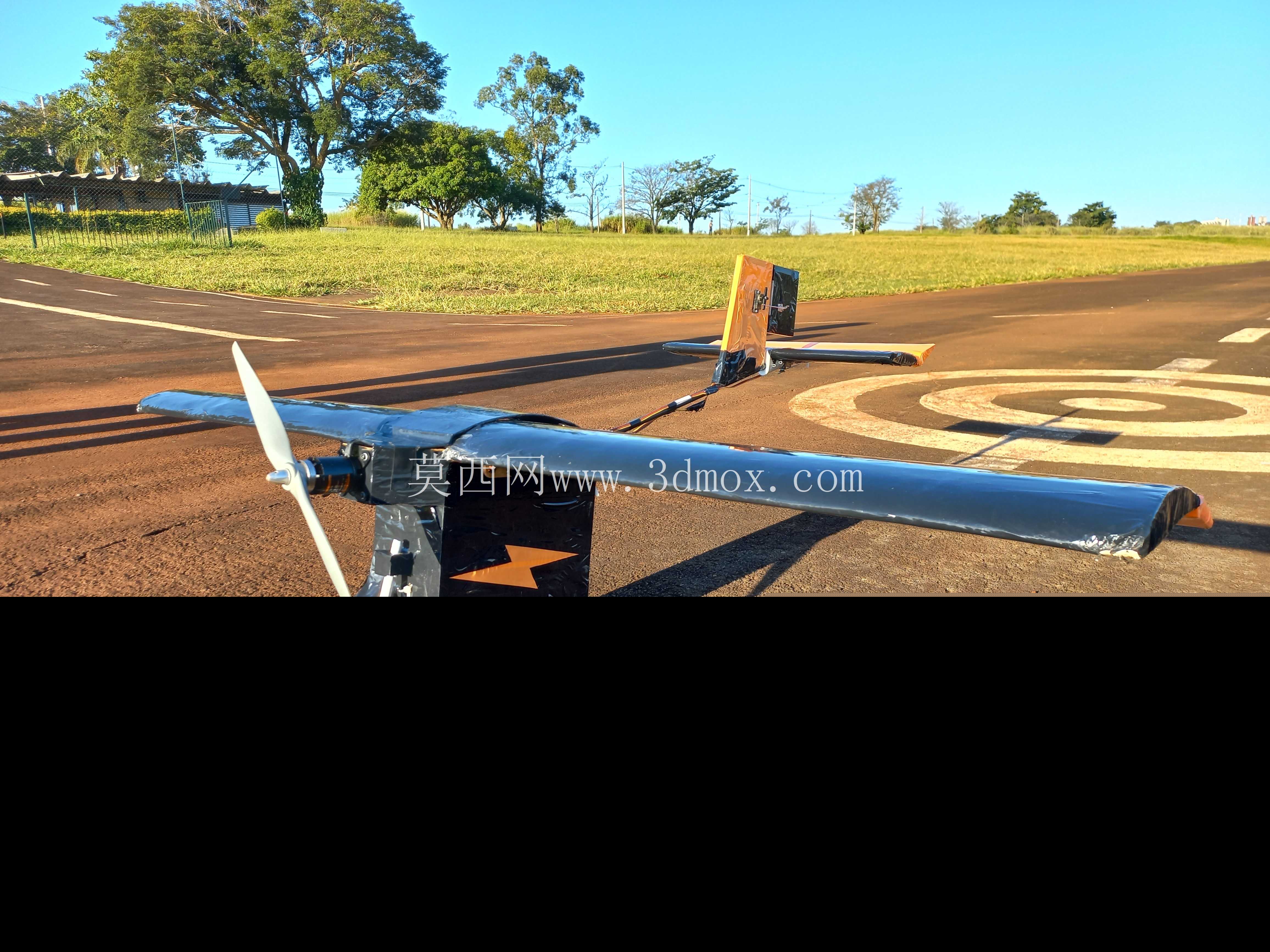

　　机架主体采用层板切割拼接的桁架式结构，没有使用一体化的注塑或者3D打印机身，核心原因是赛事训练阶段的炸机概率极高，桁架式结构的受力传递路径清晰，每个杆件只承担轴向拉压载荷，局部受损后可以快速替换对应杆件，不需要整体更换机身，大幅降低训练阶段的物料成本。机身前段的动力安装座做了双层加强设计，电机座通过预埋的硬木垫块与机身主纵梁连接，避免动力输出的持续振动导致层板连接处出现疲劳松脱，同时安装座预留了不同规格电机的安装孔位，可以根据赛事规则的动力限制调整动力配置，不需要重新修改机身主体结构。这套微型竞技固定翼航模的结构设计，核心面向高校航空类赛事的微型组竞技需求，整体围绕短距起降、低速可控、轻量化耐损的核心使用场景展开，适配户外开阔草坪场地的航线飞行、定点着陆、载重飞行等竞技科目要求。从实际使用场景出发，这类微型竞技航模需要在有限的动力输出下完成规定飞行动作，同时要承受起降阶段的地面冲击、飞行过程中的气流扰动，还要兼顾日常训练中的反复拆装、部件更换便利性，因此整体结构设计没有追求极致的气动效率，而是在气动性能、结构强度、维护成本三者之间做了工程化的平衡。

　　起落架采用后三点式布局，主起落架固定在机身重心靠前的下纵梁位置，采用弹性钢丝弯折成型，搭配轻量化的镂空轮毂，起降时可以通过钢丝的形变吸收大部分地面冲击能量，避免硬着陆时的冲击力直接传递到机身主结构导致层板断裂；尾轮直接与方向舵舵机联动，保证地面滑行阶段的方向可控性，适配草地、硬化跑道等不同的起降场地条件。主机翼采用平直翼构型，翼型选用低速下升阻比表现优异的平凸翼型，机翼主梁采用碳纤维杆与轻木肋板组合的结构，翼肋按照翼型坐标等距排布，外覆蒙皮保证翼面的气动外形精度，机翼与机身采用插接式连接，插销位置刚好对应机翼的气动压力中心，既可以快速拆装方便运输，也能保证飞行过程中机翼与机身的连接刚性，避免大迎角飞行时机翼出现颤振。

　　机翼后缘的副翼做了足够的舵面偏转余量，配合尾翼的升降舵、方向舵，可以完成赛事要求的急转弯、快速升降、定点绕飞等动作，舵面与舵机之间采用连杆传动，连杆长度可调，方便在赛前调试阶段修正舵面中立位置，调整舵面行程来匹配飞手的操作习惯。尾翼组采用常规布局，水平尾翼与垂直尾翼均采用轻木框架加蒙皮的结构，在保证足够舵效的前提下尽可能降低尾部重量，避免整机重心过度靠后导致飞行稳定性下降。整机的重心设计严格控制在机翼弦长的三分之一位置，所有电子设备包括电池、电调、接收机的安装位置都预留了调整空间，可以通过调整电池的前后位置来微调整机重心，适配不同重量的电池配置，保证不同动力搭配下整机都能拥有合适的纵向稳定性。从安装边界来看，整机翼展控制在微型赛事规则的限制范围内，机身长度、起飞重量都符合赛事的组别要求，所有突出机身的部件包括螺旋桨、起落架、机翼插销都做了圆角处理，避免搬运、调试过程中出现划伤，同时也能减少飞行过程中的气动阻力。结构设计阶段充分考虑了加工便利性，所有层板、轻木部件都可以通过激光切割一次性加工成型，不需要复杂的曲面加工工序，普通的高校航模社团就可以完成加工、组装、调试的全流程，不需要依赖复杂的工业加工设备。

　　在受力设计上，机身的主纵梁贯穿整个机身长度，从前端的电机安装座一直延伸到尾部的尾翼安装位置，飞行过程中的机翼升力、尾翼舵面的操控力矩、动力系统的拉力都通过主纵梁传递到整机结构，各个连接点的受力都做了局部加强，大过载机动时不会出现结构失效的问题。针对户外飞行可能遇到的紊流工况，机翼的上反角做了合理设计，飞行过程中出现侧倾时可以依靠机翼的升力差自动修正姿态，降低飞手的操控压力，尤其适合赛事阶段的紧张操控场景，减少因为气流扰动导致的炸机概率。整机的布线通道预留充足，电调、接收机的线路可以完全收纳在机身桁架内部，既避免飞行过程中线路外露产生额外阻力，也能防止线路被螺旋桨打到造成飞行事故，电池舱设计在机身前段的重心位置，舱盖采用快拆设计，更换电池时不需要拆解其他结构，缩短赛事轮次之间的准备时间。
