带手动操作杠杆的法兰式瓣阀结构

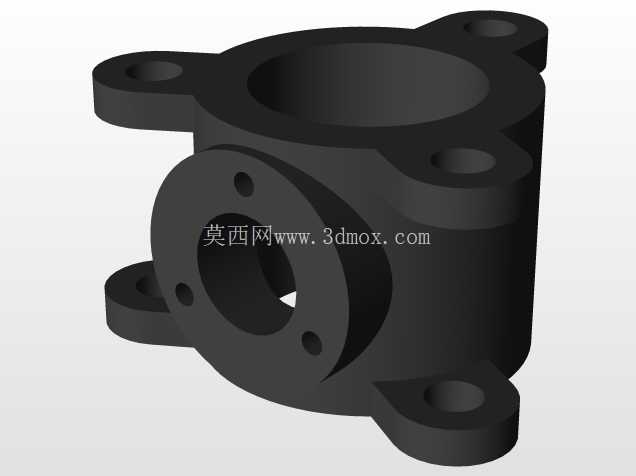

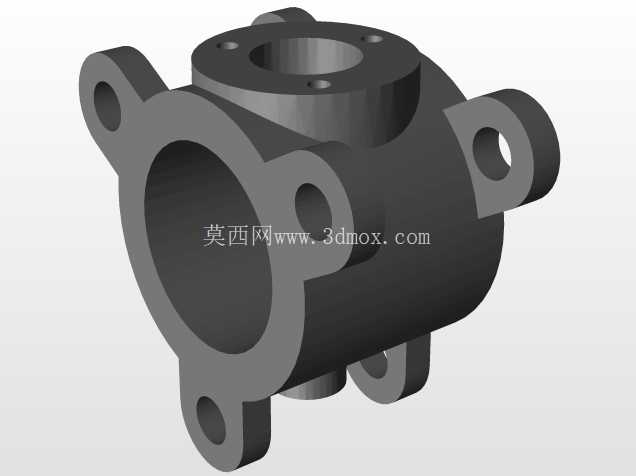

　　从结构设计逻辑来看，整个阀体采用一体化的法兰式安装基座，四个带安装通孔的连接耳沿阀体周向均匀分布，安装时可以直接对接管路端的配对法兰，不需要额外加工焊接接口，安装对位的容错空间更大，四个安装孔的位置度公差在设计时控制在±0.1mm范围内，既保证对接时螺栓能顺利穿入，也能避免安装错位导致的密封面压合不均问题。阀体的主流道为直通式中空结构，内部的阀瓣采用偏心贴合的密封形式，当杠杆带动阀轴转动时，阀瓣会沿偏心轨迹转动贴合阀座密封面，相比中心回转式的瓣阀结构，这种偏心设计能减少阀瓣开关过程中与密封面的摩擦行程，降低密封件的磨损速率，延长阀门的免维护周期。这类带手动操作杠杆的瓣阀结构，常应用在中小口径的低压流体输送管路中，多用于给排水、小型化工支路、暖通循环水系统的通断控制场景，相比电动、气动控制的同通径阀门，它不需要额外配置动力源与控制回路，在无供电、需要就地快速操作的工况下适配性更强，现场操作人员只需要扳动外置的杠杆手柄，就能快速完成阀路的通断切换，操作反馈直接，不需要额外的信号反馈装置就能直观判断阀门的开关状态。

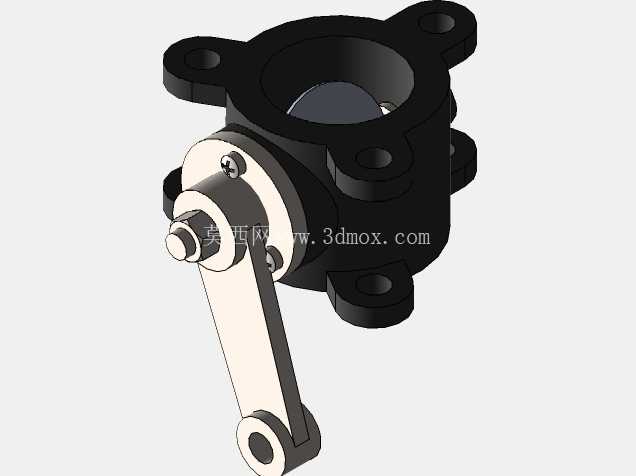

　　外置的操作杠杆采用折弯式结构设计，杠杆的力臂长度经过扭矩匹配计算，操作人员只需要施加较小的手部作用力，就能克服阀瓣两侧的流体压差阻力完成开关动作，杠杆末端的连接孔可以根据现场需求加装延长杆或者锁止装置，在需要长期保持开关状态的工况下，可以通过锁具固定杠杆位置，避免误碰导致的管路通断状态异常。阀轴与阀体的配合部位采用双道密封结构，内侧的密封件负责阻隔管路内的流体渗漏，外侧的防尘密封可以阻挡环境中的粉尘、水汽进入轴配合间隙，避免长期使用后轴部出现锈蚀卡涩的问题。

　　从安装边界尺寸来看，阀体的轴向总长度控制在同通径法兰阀门的常规尺寸范围内，不会额外占用过多的管路安装空间，法兰连接耳的外圆尺寸符合对应压力等级的法兰安装尺寸规范，不需要对现有管路的法兰接口做改造就能直接替换安装。阀瓣的转动行程做了机械限位设计，当杠杆扳动到两个极限位置时，阀体内置的限位凸台会抵住阀瓣的转动臂，避免阀瓣转动过位导致密封面错位或者阀轴变形，同时限位位置的角度经过校准，保证全开状态下阀瓣完全贴靠流道内壁，不会对流体造成额外的节流阻力，降低阀门全开状态下的流阻损失；全关状态下阀瓣与密封面完全压合，能满足低压工况下的密封要求，不会出现明显的内漏问题。

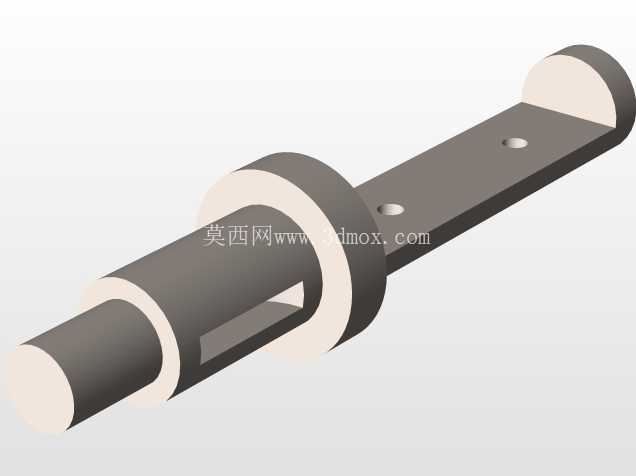

　　在建模过程中，整个结构的配合间隙都按照实际机加工的公差要求做了预留，阀轴与轴孔的间隙控制在0.02-0.04mm之间，既保证转动过程顺滑无卡滞，也不会因为间隙过大导致密封件偏磨；法兰安装面的平面度公差按照密封要求设置，保证安装后密封垫片能均匀受压。这类结构的阀门因为结构简单、零部件数量少，后期维护也十分便捷，只需要拆开阀轴端的固定螺钉，就能抽出阀轴与阀瓣组件，更换磨损的密封件或者损坏的阀瓣，不需要将整个阀体从管路上拆卸下来，能大幅降低现场维护的工作量与停机时间。在实际选型应用中，这类手动瓣阀更适合用在操作频率不高、需要就地快速操作的支路管路上，不适合用在需要频繁调节流量、或者高压差的工况场景，因为杠杆操作的结构不适合做节流调节，长期在半开半关的状态下工作，流体的冲刷会加速阀瓣密封面的磨损，导致密封性能快速下降。
