集尘器用ASCO一体式隔膜脉冲阀结构

　　从结构细节来看，主阀膜片采用无弹簧设计，这一设计思路直接规避了传统弹簧结构在长期高频启停下的金属疲劳、弹簧卡滞、弹力衰减问题——常规带弹簧的脉冲阀在连续运行100万次喷吹后，往往会因为弹簧弹力不足导致喷吹压力不够、阀口关闭不严漏气，而无弹簧结构依靠膜片两侧的气压差实现启闭，运动部件更少，响应速度能做到毫秒级，完全匹配集尘器清灰时需要瞬间释放高压气流、快速截断气路的工况要求。阀体的主流通通道做了流线型扩径处理，没有突兀的节流台阶，高压气流通过时的压损更小，同等气源压力下能输出更高的喷吹流量，单阀可以覆盖更长的滤袋清灰范围，减少整套除尘系统的阀门配置数量。这款脉冲隔膜阀的设计初衷，是匹配工业集尘系统的高频喷吹清灰需求，在木工车间、焊接烟尘处理、建材粉体输送、粮食加工除尘等场景中，这类阀直接决定了滤袋清灰的效率与整套除尘系统的运行稳定性。不同于常规分体式脉冲阀需要额外搭配先导阀、连接管路的结构，这款阀采用一体化集成设计，将电磁先导控制模块与主阀阀体做了同轴整合，省去了外接气路的密封隐患，也大幅压缩了安装所需的空间。

　　安装边界方面，这款1英寸通径的阀，进气端采用标准法兰连接结构，法兰面的安装孔位、密封槽尺寸完全匹配行业通用的气包安装接口，不需要额外做转接件就能直接替换同通径的传统脉冲阀；电磁控制模块的出线端做了防水密封结构，防护等级可以满足车间多粉尘、偶尔有凝露的使用环境，接线时不需要额外做防水防护处理。阀体的金属外壳采用压铸成型工艺，表面做了硬质氧化处理，在粉体输送、高粉尘工况下长期使用不会出现表层锈蚀、壳体磨损的问题，运动密封件采用耐老化的丁腈橡胶材质，适配常规工业压缩空气的介质环境，即使气源带有少量油雾、水汽也不会出现密封件提前溶胀失效的问题。

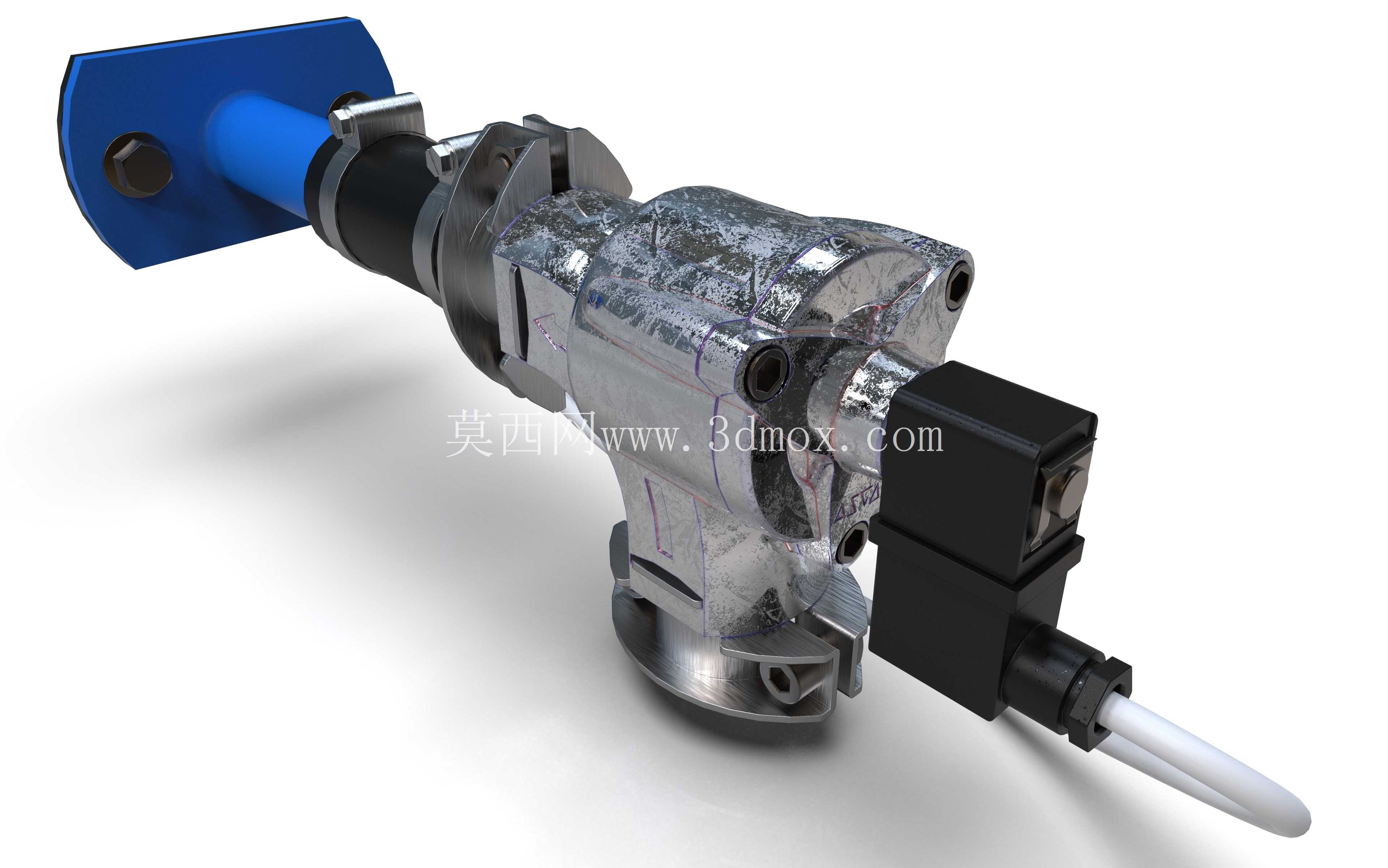

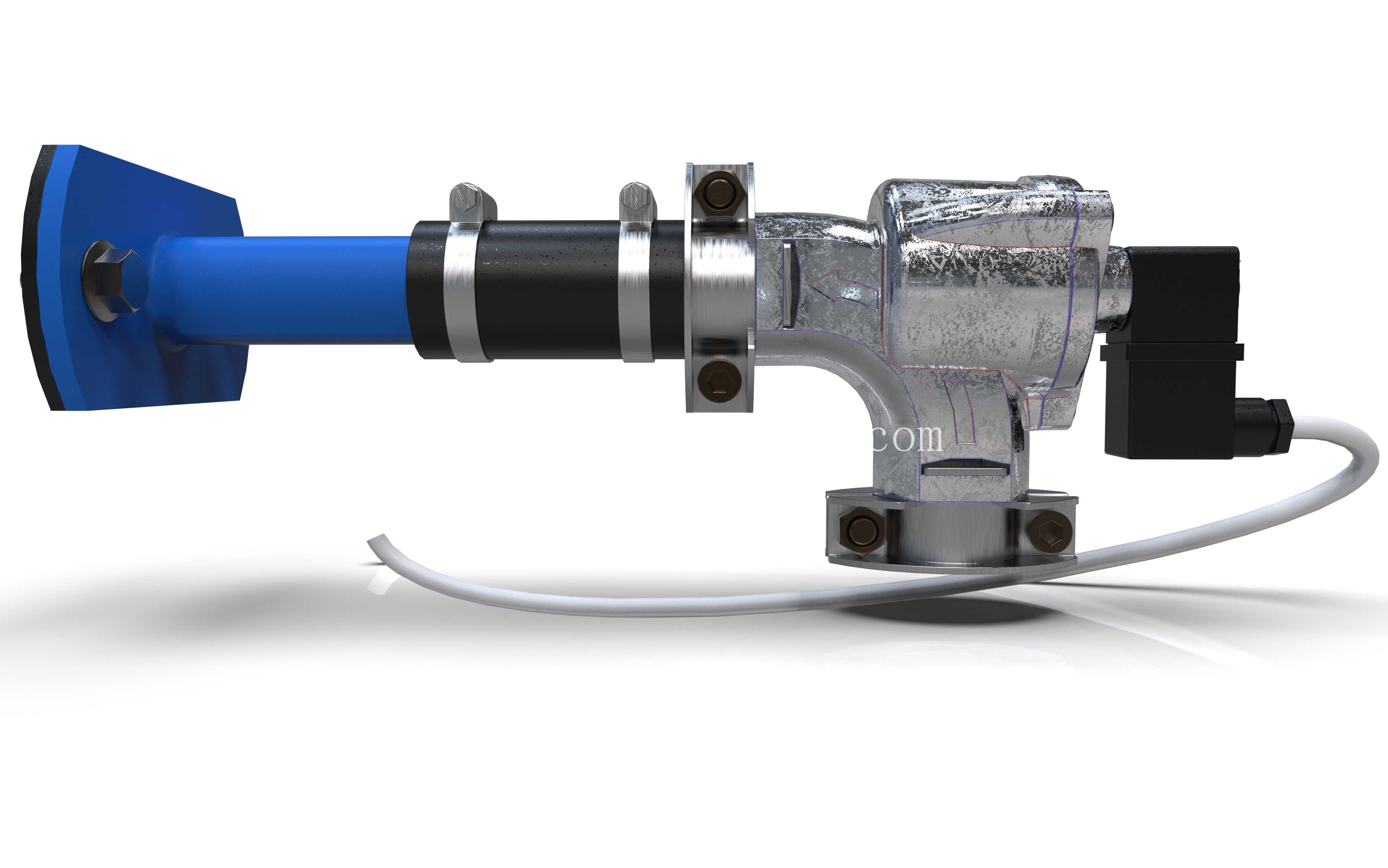

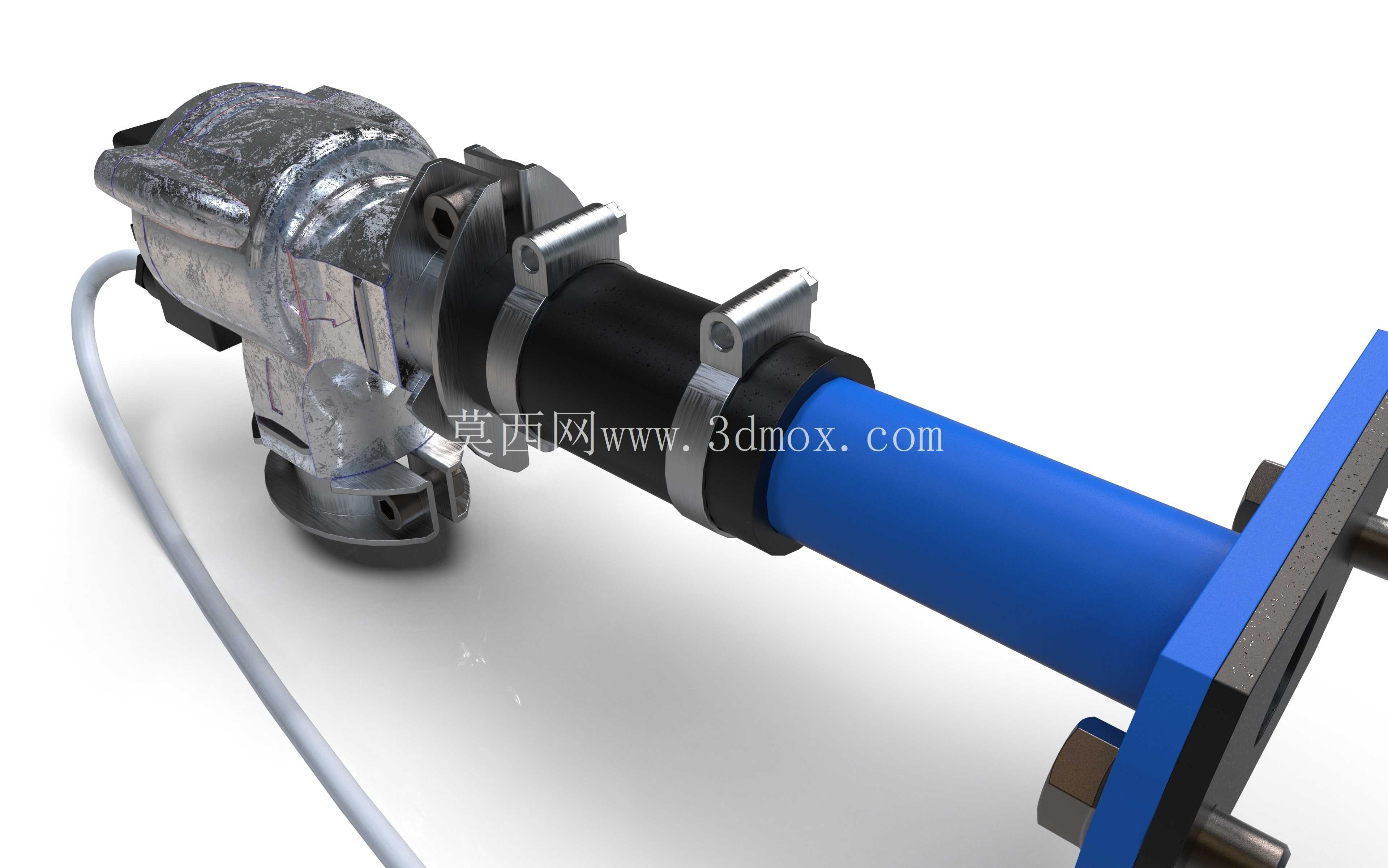

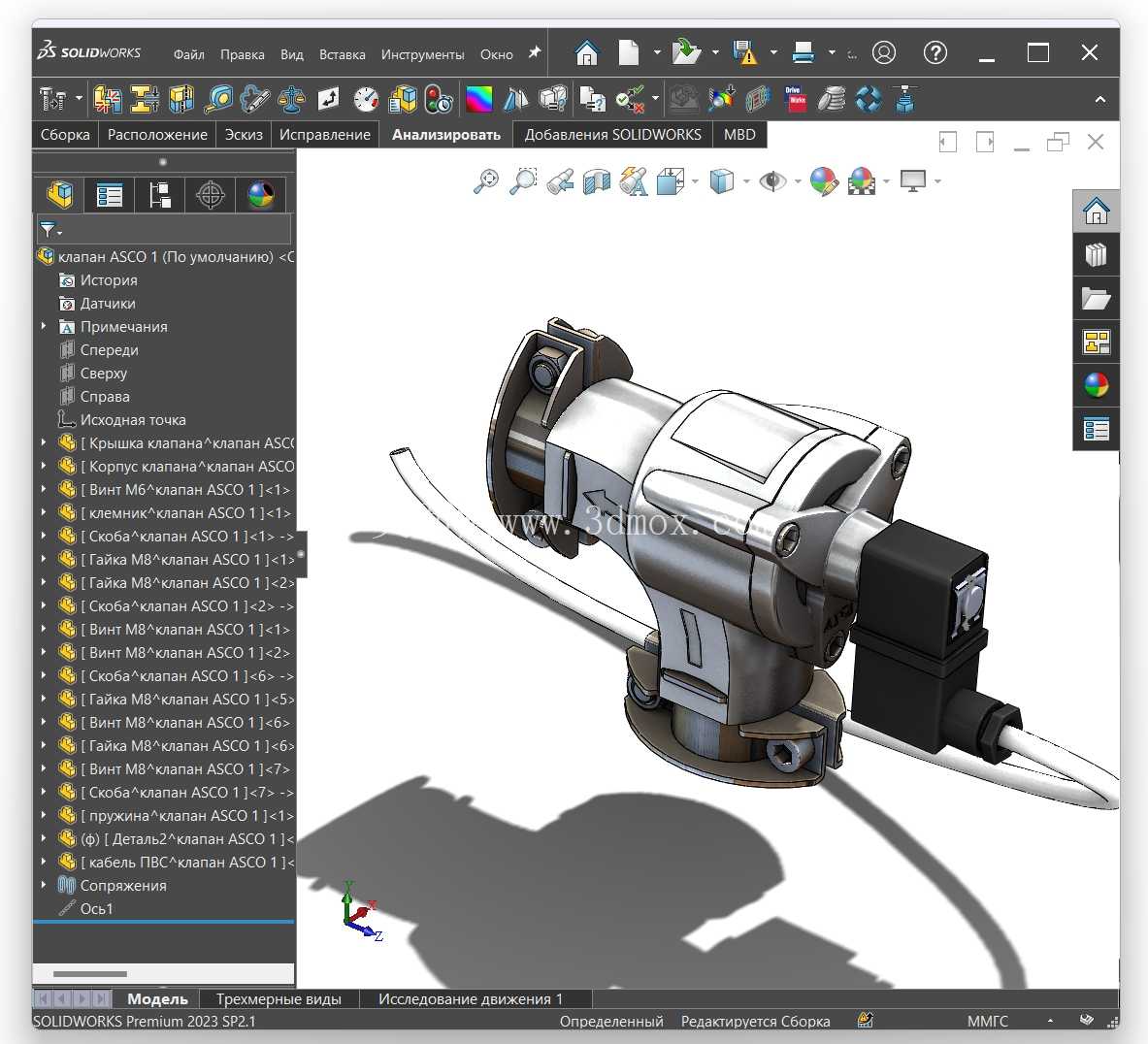

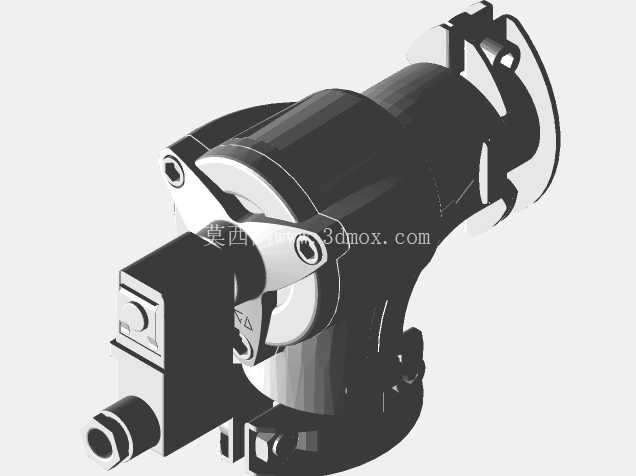

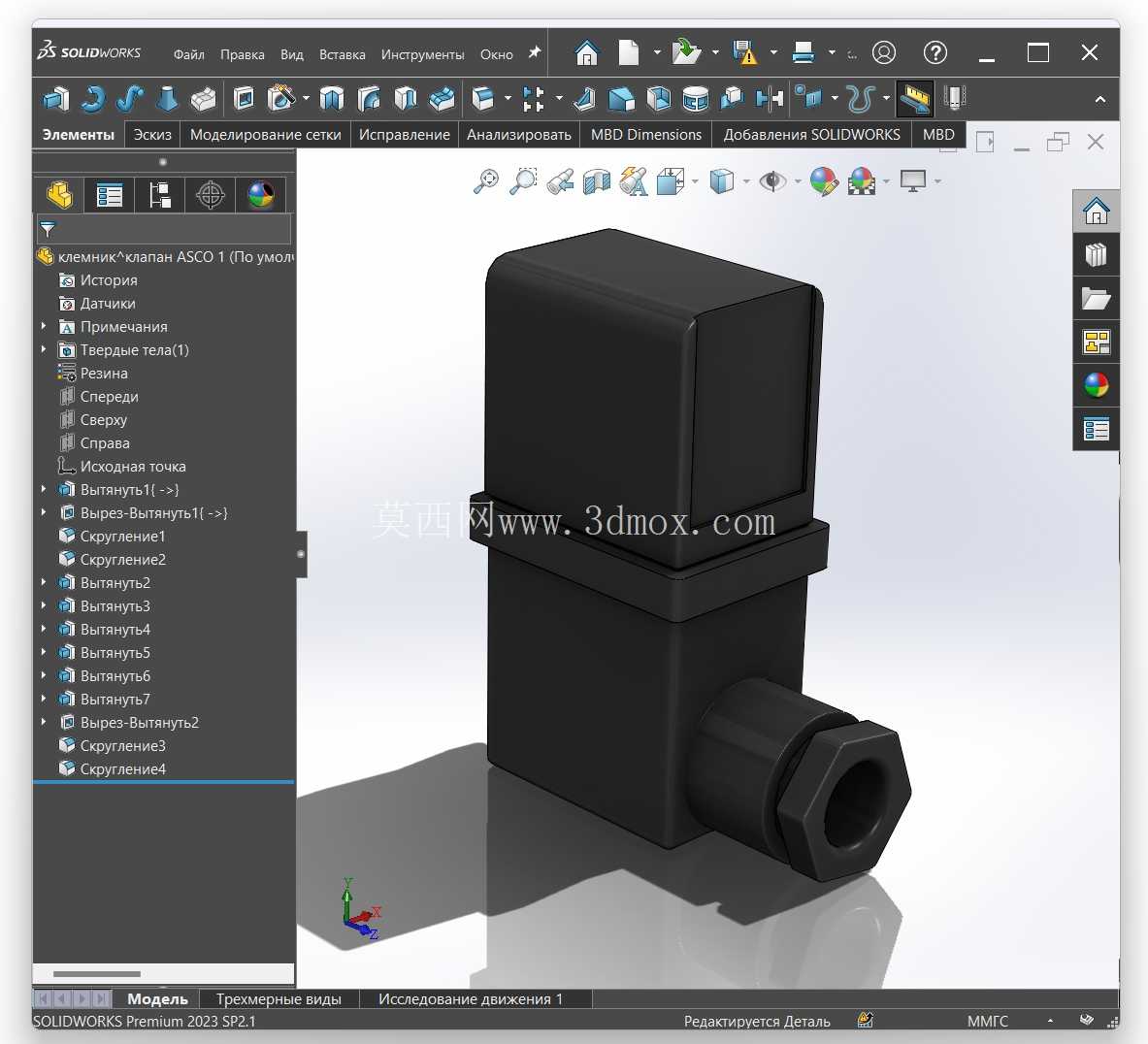

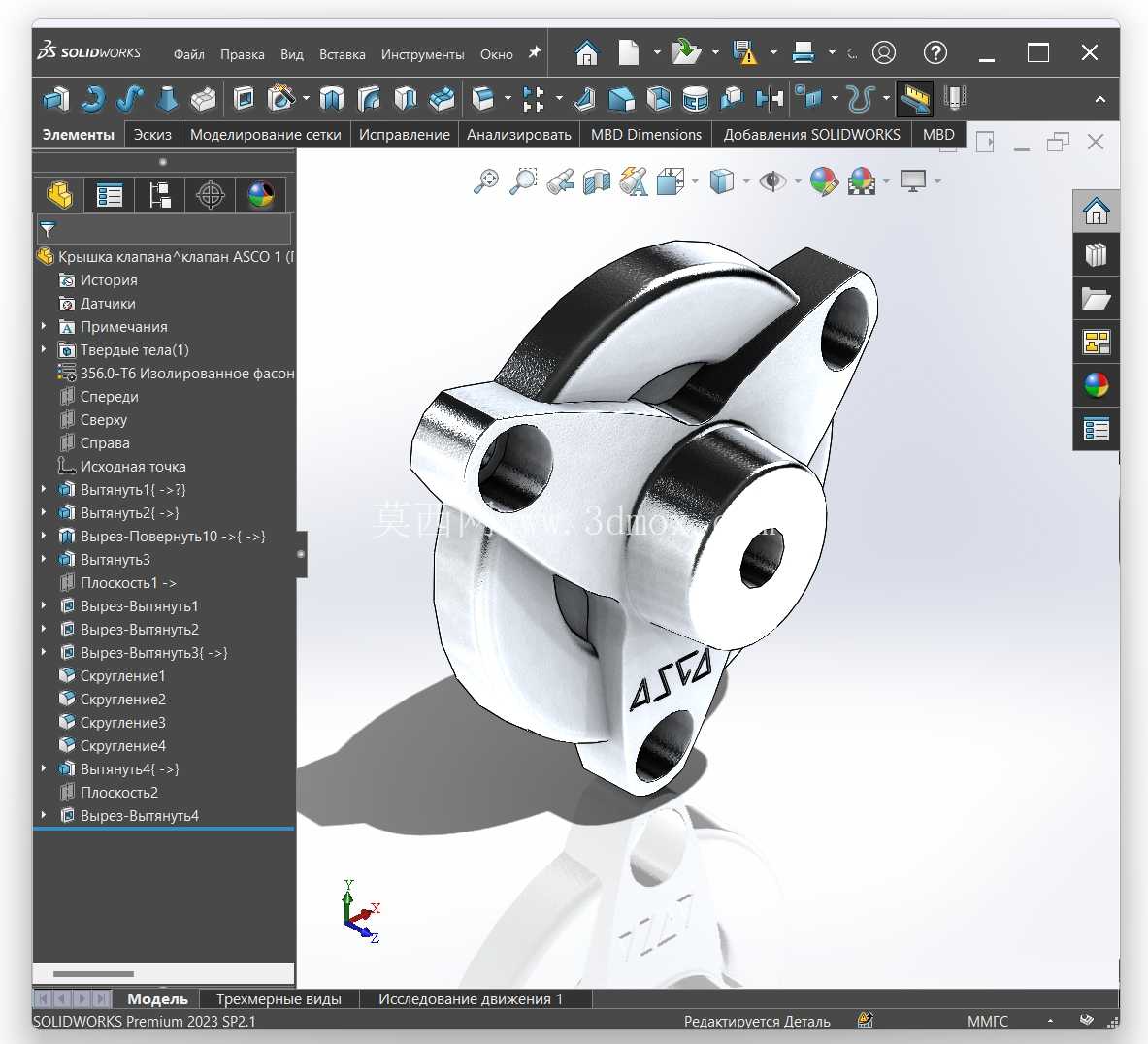

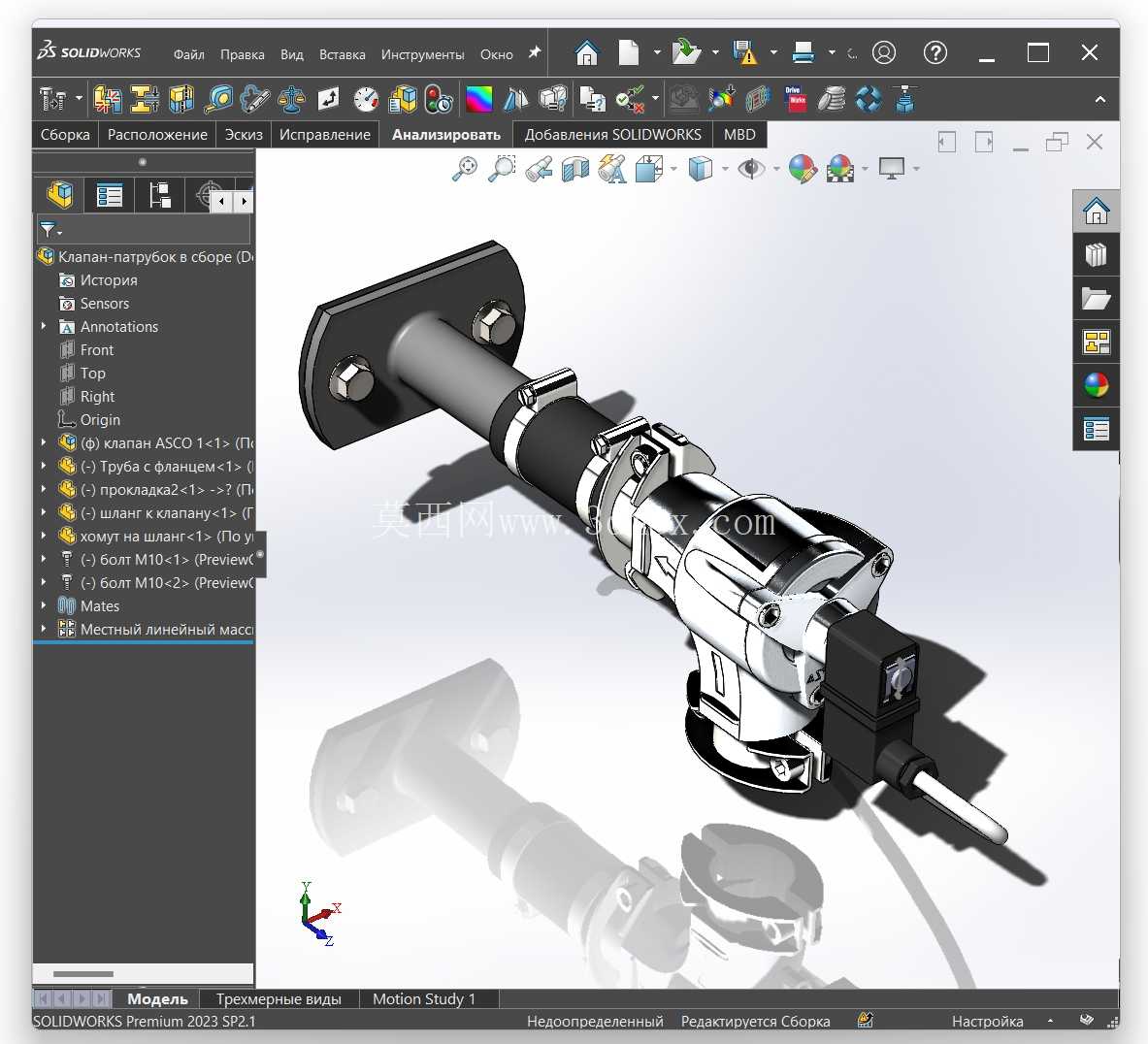

　　在实际选型匹配时，需要注意阀的安装方向必须保证喷吹口正对滤袋中心，偏心安装会导致喷吹气流偏斜，滤袋局部清灰不彻底，长期运行会出现滤袋局部积灰堵塞、滤袋破损的问题；同时气包的供气压力需要稳定在0.4-0.6MPa区间，压力过低会导致喷吹力度不足，清灰效果差，压力过高则会加剧膜片的负荷，缩短阀的使用寿命。从三维建模的角度来看，这款阀的结构细节还原度直接影响除尘系统整体装配的干涉检查精度，尤其是电磁模块的出线方向、法兰安装孔的位置度、喷吹口的伸出长度，这些尺寸如果建模偏差，在实际装配时很容易出现接线空间不足、安装孔对不上、喷吹管与阀口对接错位的问题。

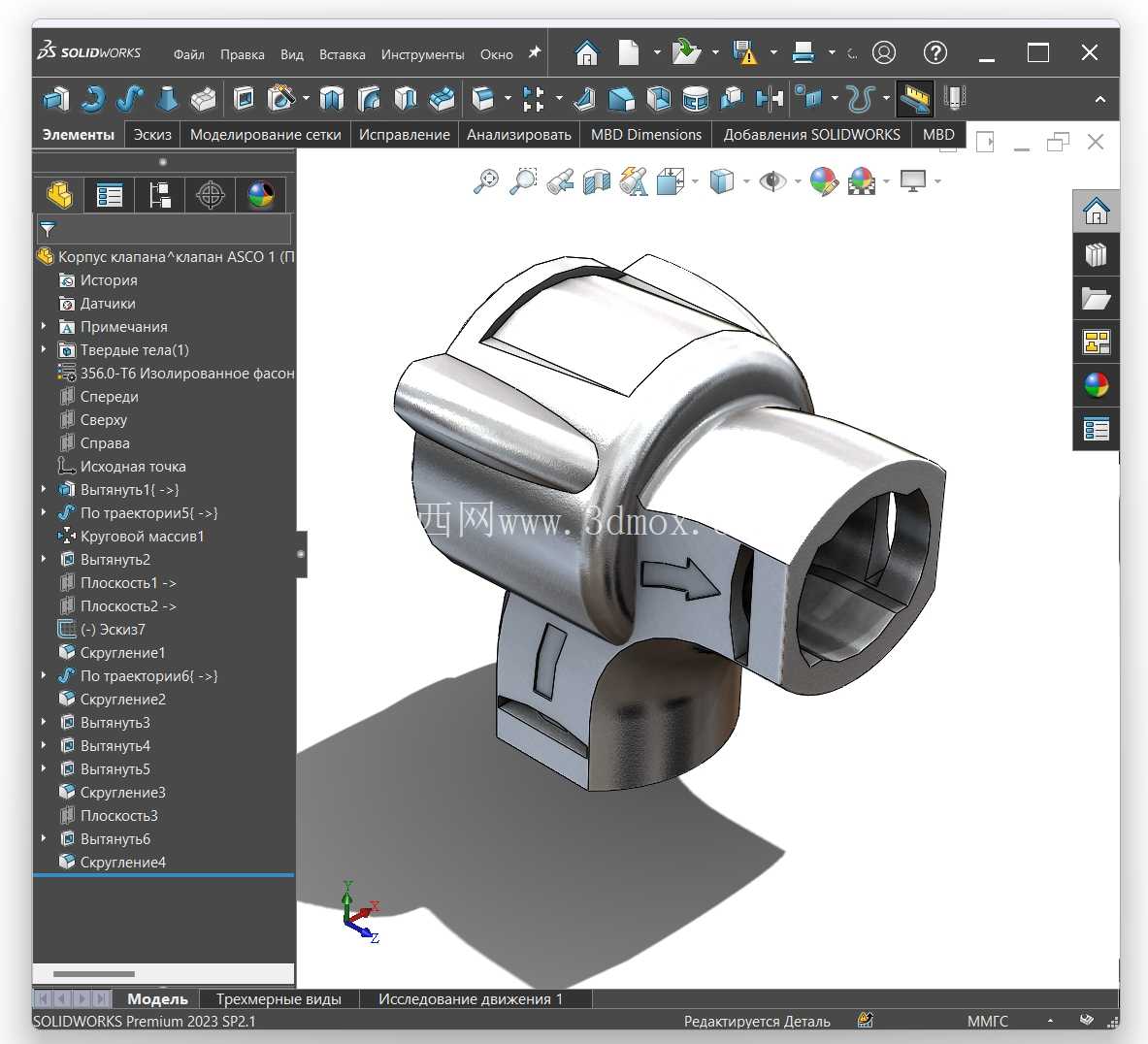

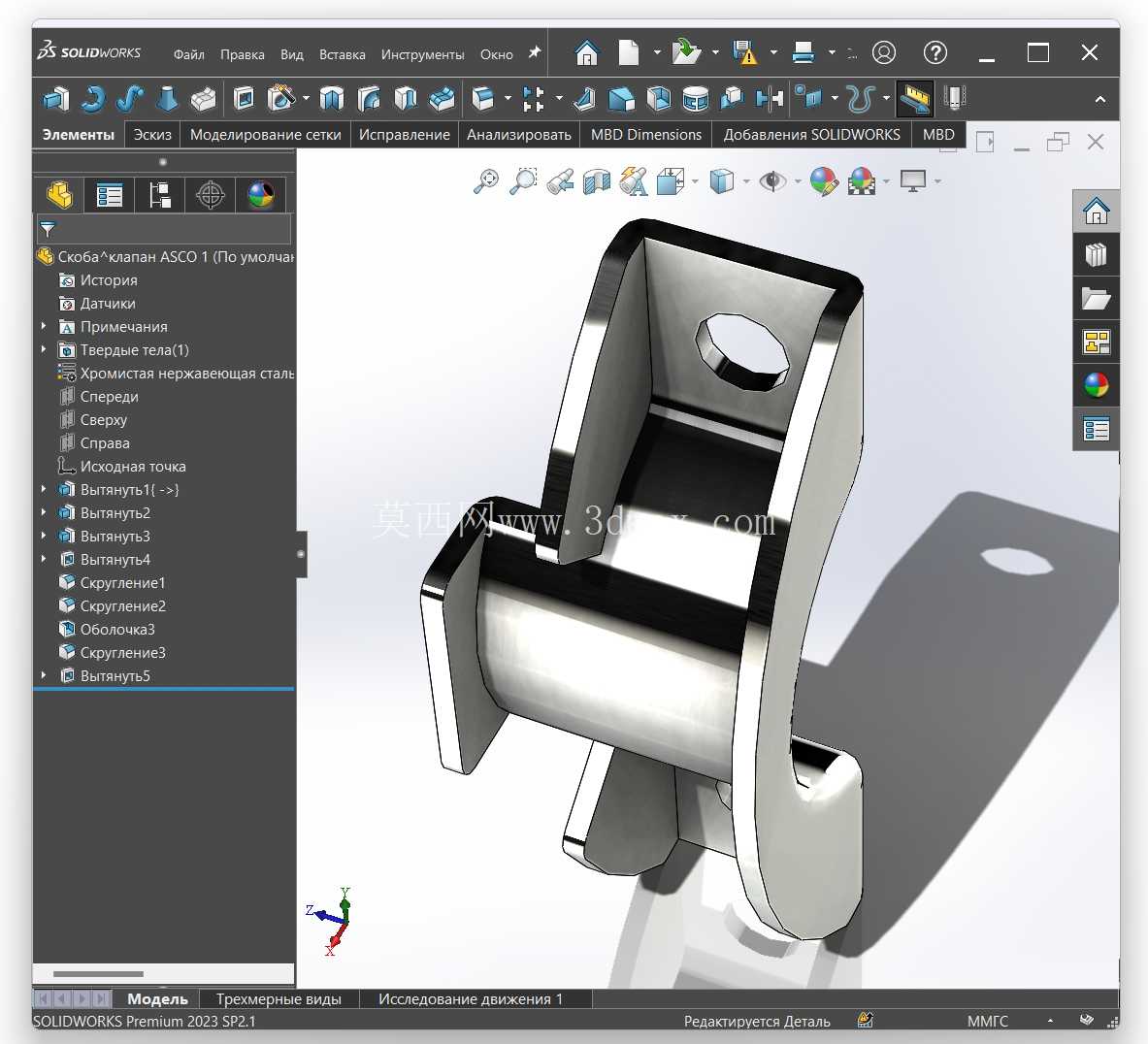

　　建模时需要重点关注膜片的运动行程限位结构，一体化阀体内部的导流腔造型，这些内部结构虽然在外部装配时不可见，但会直接影响后续做气流仿真分析时的结果准确性，很多工程师在做除尘系统建模时只还原阀的外部轮廓，忽略内部流道结构，导致后续仿真得出的喷吹压力、流量数据和实际运行偏差很大，无法给选型提供有效参考。这款阀的快装式电磁模块设计也给后期维护提供了便利，不需要把整个阀体从气包上拆下来，只需要拧下固定螺丝就能更换先导控制模块，大幅缩短了设备停机维护的时间，对于连续运行的生产线除尘系统来说，这点设计优势非常实用，能有效减少因阀门故障导致的全线停机时长。
