三通式球形阀体承载结构件

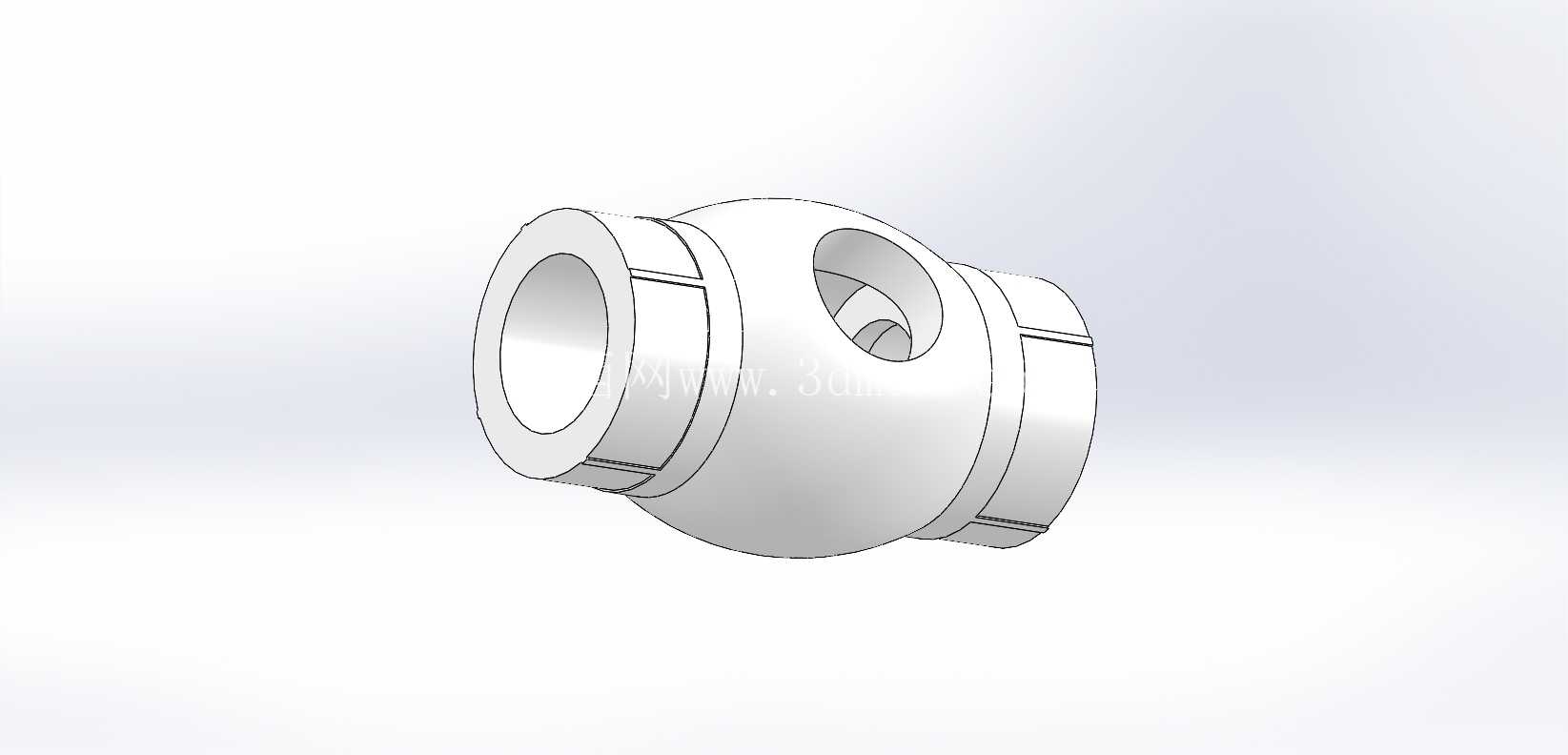

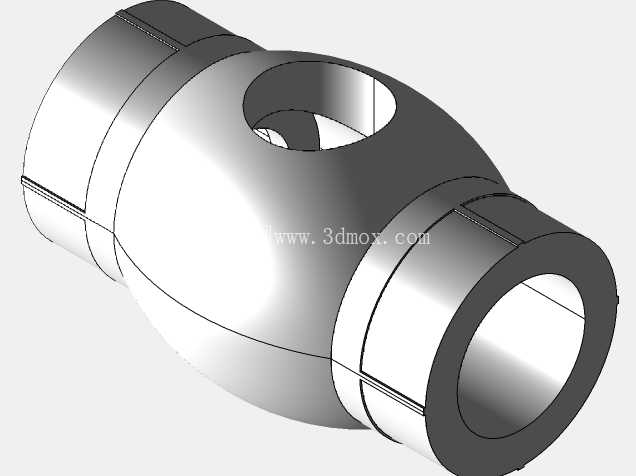

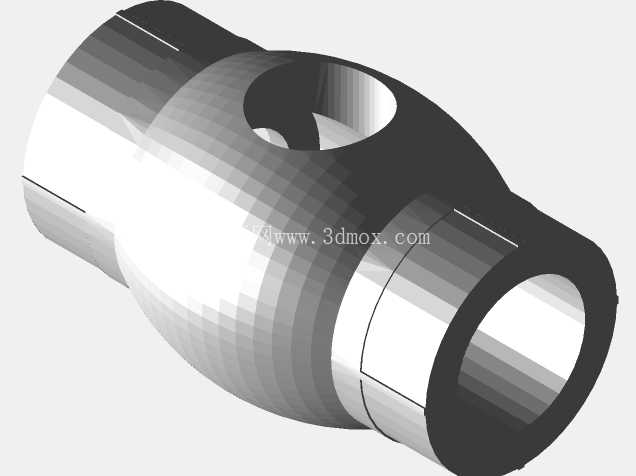

　　在流体输送管网的控制节点中，这类三通式球形承载结构是阀体核心的受力支撑部件，日常工况下需要同时承接三路介质的压力载荷、管路轴向的安装应力，还要为内部启闭件提供稳定的运动限位空间，避免阀芯在介质冲蚀下出现偏移卡涩。从结构设计逻辑来看，主体采用球形中腔的构型并非出于外观考量，而是在同等壁厚条件下，球形腔体的环向应力分布比圆柱形腔体更均匀，能在不额外增加壳体重量的前提下提升承压上限，尤其适配中高压工况下的管路系统，减少应力集中导致的壳体开裂风险。两侧同轴的圆柱连接段做了等径设计，端部预留的环形槽位是为了安装密封压圈与管路对接法兰，安装时需要保证两侧连接段的同轴度公差控制在0.1mm以内，避免对接后出现管路别劲，长期运行产生疲劳裂纹。

　　中腔顶部的垂直开孔是阀杆的穿装通道，开孔边缘做了加厚翻边处理，一方面是为了提升开孔处的结构强度，弥补开孔造成的壳体强度损失，另一方面是为阀杆密封填料的压装预留足够的安装空间，保证填料压盖锁紧时不会出现壳体变形。在实际工程选型中，这类结构件的安装边界需要提前核算：两侧连接段的外圆尺寸要匹配对应公称通径的管路法兰内径，顶部开孔的中心高度要和执行器的安装支架尺寸对齐，避免后续加装电动、气动执行器时出现传动不同心的问题。设计建模时，球形中腔与两侧圆柱段的过渡位置做了大圆角平滑处理，没有尖锐的棱角衔接，这是因为流体介质在流经变径位置时会产生局部涡流，平滑过渡能减少介质对壳体内壁的冲蚀磨损，同时也能降低铸造、锻造过程中的应力集中，提升毛坯件的成品率。从应用场景来看，这类结构件既可以用在给排水管路的分流控制节点，也能适配化工介质输送的三通换向工位，当介质带有固体颗粒时，球形中腔的内壁流道更顺滑，不容易出现介质沉积卡堵阀芯的问题。

　　建模过程中需要重点控制几个关键尺寸的公差：两侧连接段的端面与中腔轴线的垂直度要控制在0.05mm以内，保证法兰对接时密封面能完全贴合，避免出现渗漏；顶部阀杆开孔的轴线要与两侧连接段的公共轴线垂直相交，交点要落在球形腔体的几何中心，这样才能保证阀杆带动阀芯旋转时，阀芯密封面能和阀座精准贴合，不会出现密封偏磨导致的内漏。另外，壳体的壁厚设计是按照公称压力等级核算的，球形中腔位置的壁厚比两侧连接段略薄，但整体强度经过等效应力校核，能满足1.5倍公称压力的强度试验要求，不会在水压试验时出现变形渗漏。

　　在实际装配环节，这类结构件的外部不需要额外加装加强筋，因为球形壳体本身的结构刚度已经足够支撑管路载荷，过多的加强筋反而会增加壳体的重量，同时在焊接或铸造时产生额外的热应力，影响部件的长期使用寿命。对于结构设计从业者来说，这类阀体承载件的建模核心不在于曲面造型的复杂度，而在于各个配合尺寸的公差匹配、应力分布的合理性，以及实际安装场景下的边界适配，很多新手建模时容易忽略过渡圆角的尺寸、密封槽位的深度公差，导致后续加工出的零件无法完成装配，或者在工况运行时提前出现失效。
