小型轮式机器人行走轮结构设计

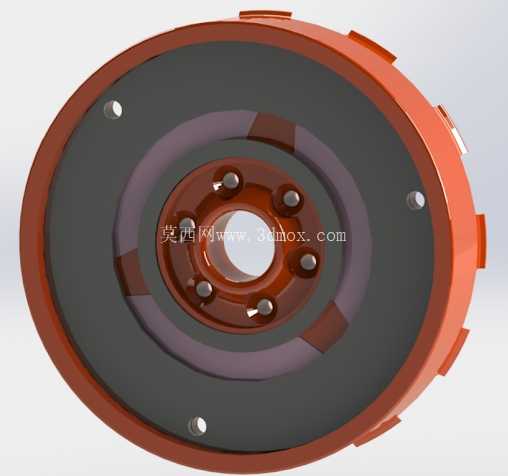

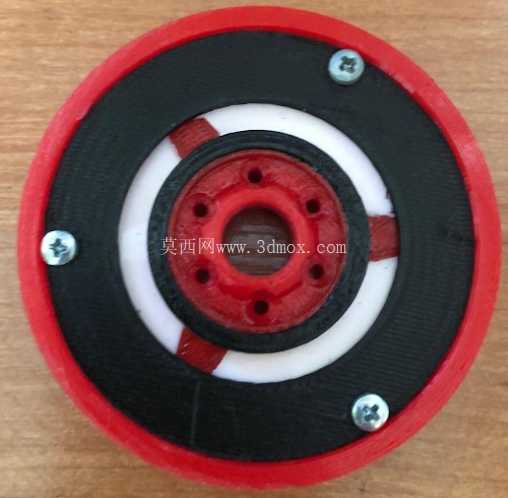

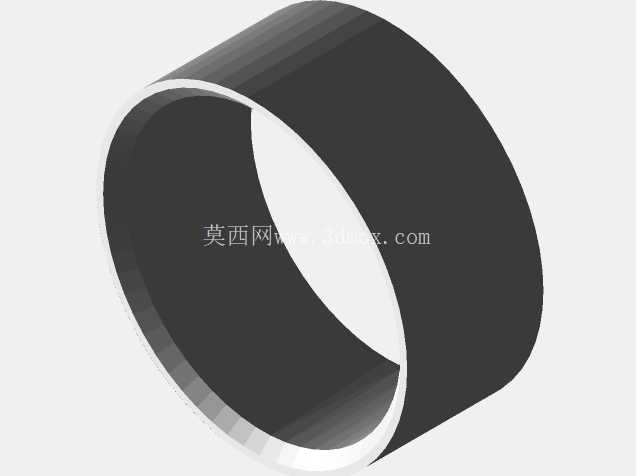

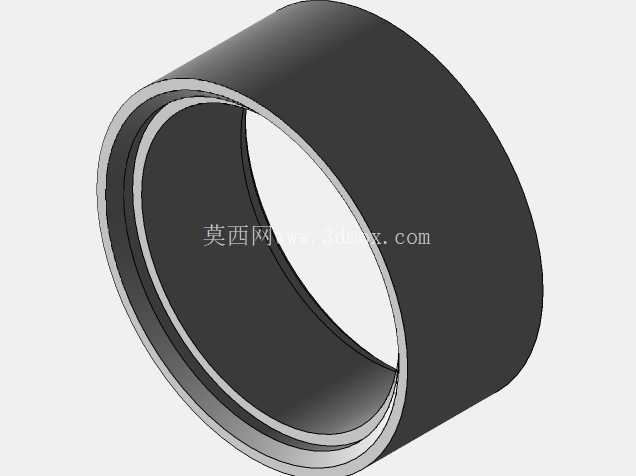

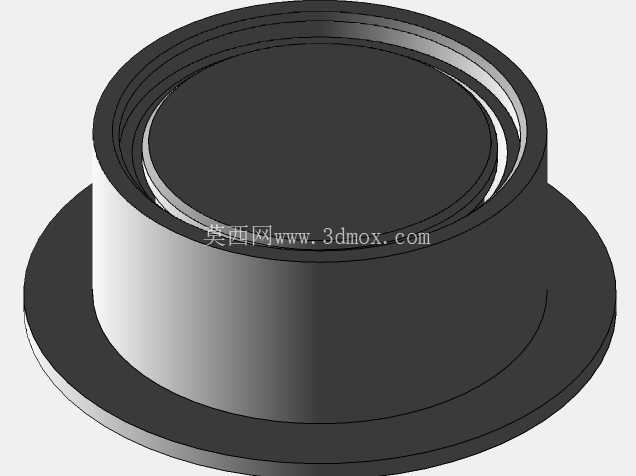

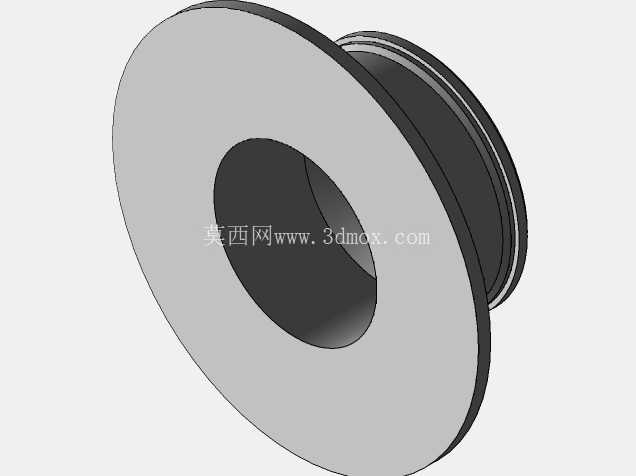

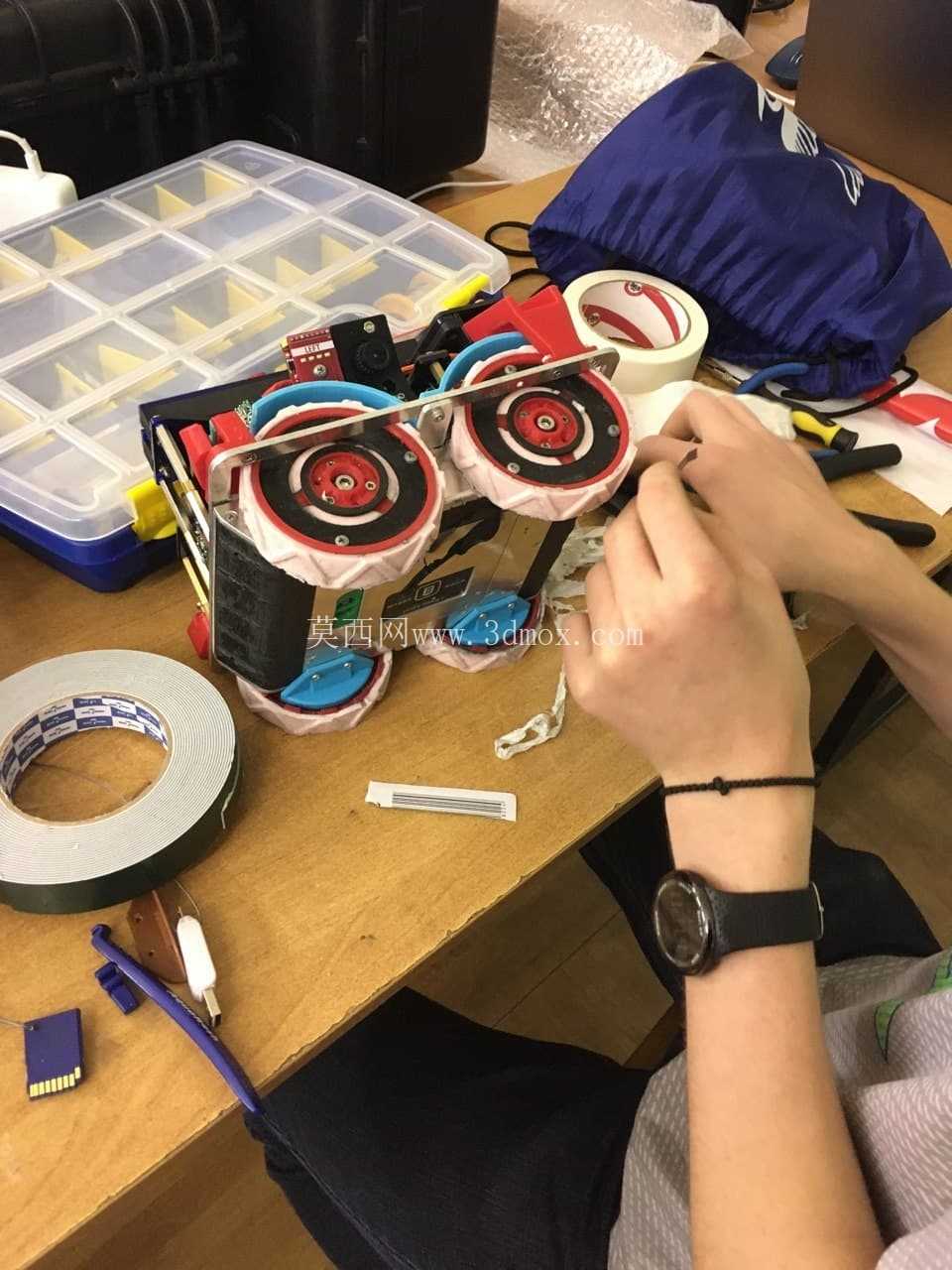

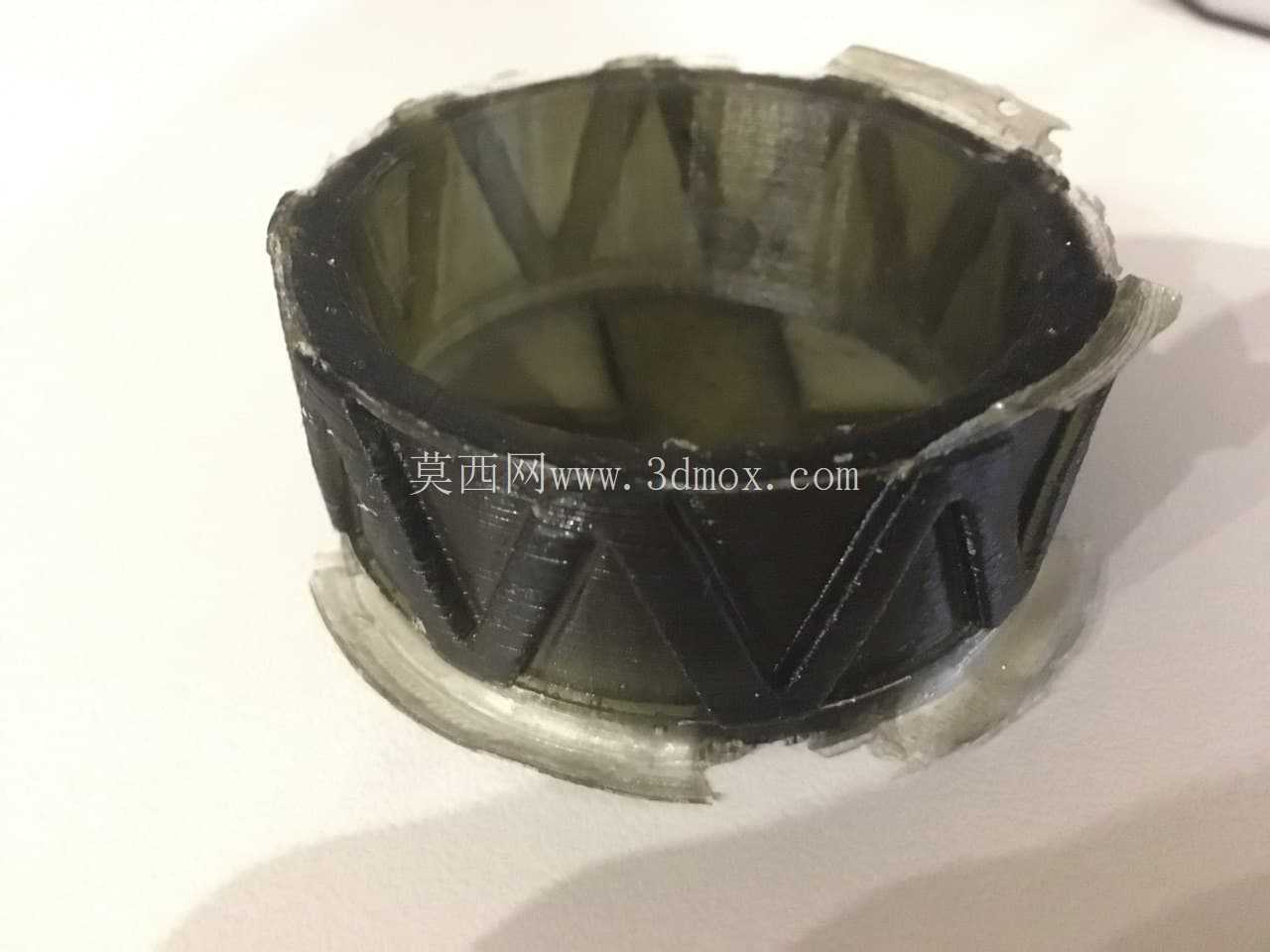

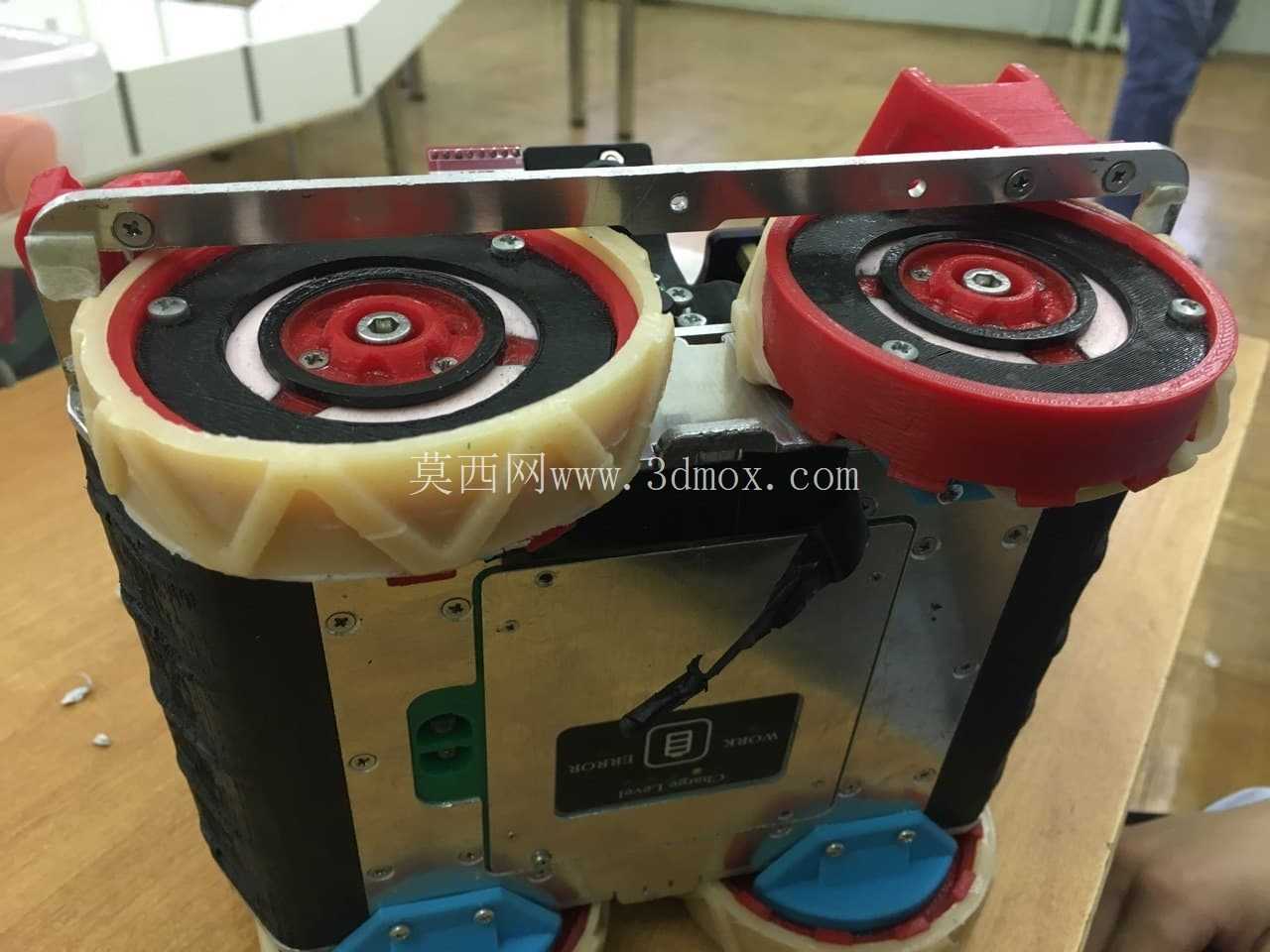

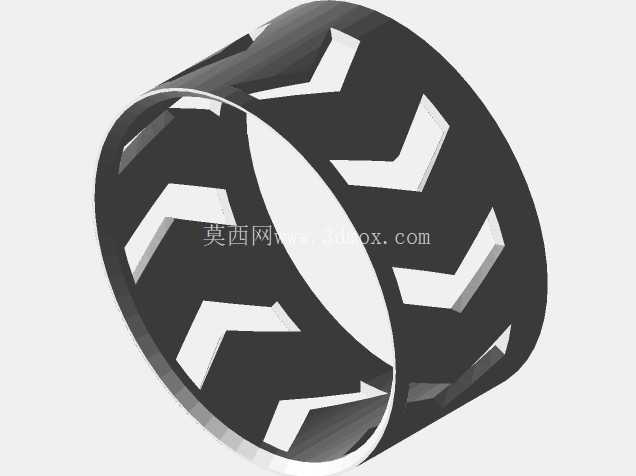

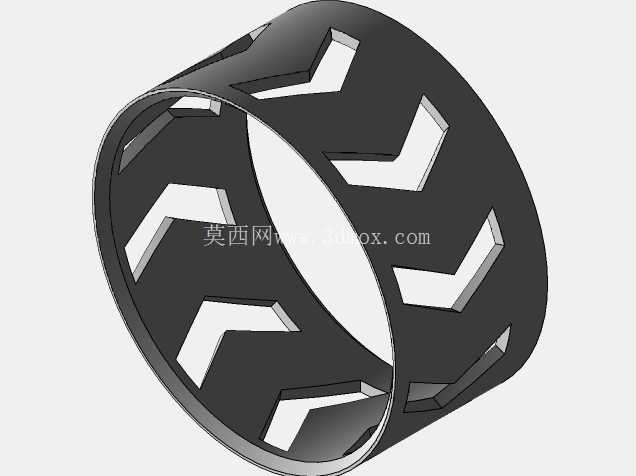

　　这款轮体结构主要面向小型桌面级轮式移动机器人、教育实训机器人平台以及小型巡检类移动载具的行走端使用，作为直接接触地面的承载行走部件，其结构设计直接影响整机的行走平顺性、抓地能力与负载承载表现。从结构分层来看，轮体采用多层复合式设计，最外层为红色硬质轮辋基体，承担整体轮体的结构支撑作用，中间层为黑色高摩擦系数弹性接触层，直接与地面接触，可在硬质平整地面、木纹桌面、环氧地坪等常见室内移动机器人作业场景下提供足够的静摩擦力，避免行走过程中出现打滑、偏移的问题，内层设置白色隔层与红色轮毂安装座，将接触层的受力均匀传递到轮毂安装位，避免局部应力集中导致的轮体变形。

　　轮毂安装区域采用多安装孔位设计，中心预留轴系穿过的通孔，周围均匀分布六个固定孔位，可适配常用的小型直流减速电机输出轴安装法兰，安装时通过螺丝直接将轮体锁紧在电机输出法兰上，无需额外设计定制转接件，能够有效缩短小型移动机器人的开发周期，降低结构适配成本。轮体上的三处沉头螺丝固定位，将外层轮辋、中间摩擦层、内层轮毂座锁紧为一个整体，避免轮体高速转动或者带负载启停时出现层间错位、相对滑动的问题，保证动力传递的一致性。

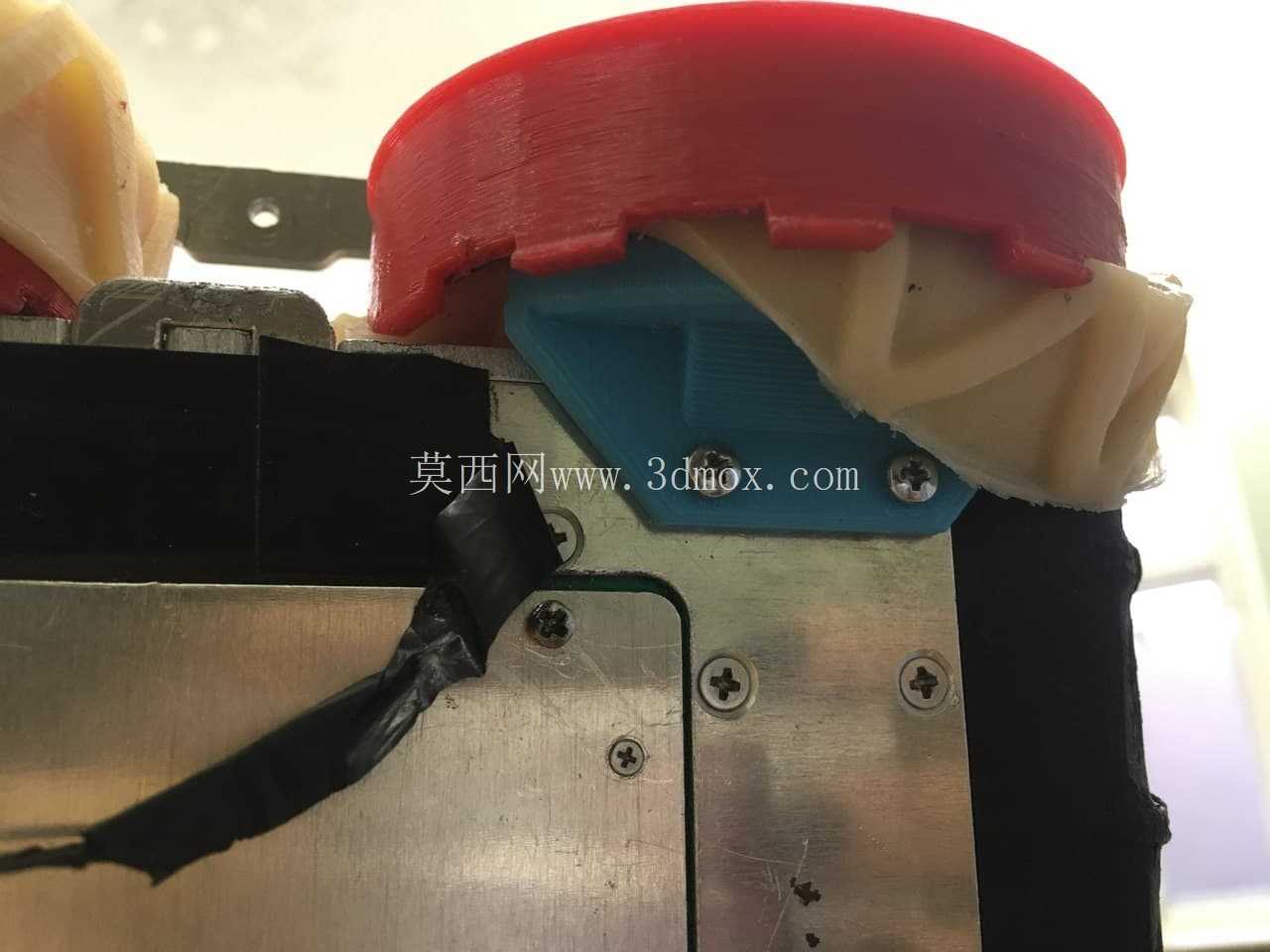

　　在设计思路上，这款轮体没有采用传统橡胶轮胎过盈套装在轮辋上的结构，而是采用分层锁紧的复合结构，一方面可以根据不同的地面场景快速更换不同摩擦系数的中间接触层，无需更换整个轮体，另一方面多层结构可以吸收行走过程中地面传递的微小振动，降低小型机器人搭载的传感器（比如视觉摄像头、惯性测量单元）受到的振动干扰，提升传感器数据采集的稳定性。从安装边界来看，轮体整体为圆盘式对称结构，安装时仅需保证轮毂安装面与电机输出法兰的端面平行，锁紧螺丝均匀受力即可，轮体的轴向厚度控制在较小尺寸范围内，不会占用过多的底盘侧向安装空间，适合双轮差速驱动的小型机器人底盘布局，左右轮安装时无需额外调整轮距适配，可直接对称安装在底盘两侧。

　　在实际应用场景中，这类轮体除了适配教育类机器人实训平台，还可以用于小型AGV导引小车、桌面级物料搬运机器人、竞赛类机器人的行走机构，其分层结构的设计也方便使用者根据实际负载需求调整各层的材质，比如需要更高承载能力时可将外层轮辋更换为金属材质，需要更高防滑性能时可更换中间接触层的材质，无需重新设计整个轮体的安装接口，具备较强的场景适配性。轮体的转动同心度通过安装孔位的均匀分布保证，六个安装孔围绕中心轴孔等角度排布，安装后轮体的径向跳动量可控制在较小范围内，避免行走过程中出现轮体跳动、整机颠簸的问题，对于需要精准定位的移动机器人场景，较低的径向跳动也能提升里程计计数的准确性，减少行走累计误差。在结构强度方面，多层锁紧的结构让轮体在承受垂直方向负载时，受力可以从接触层通过白色隔层均匀分散到整个轮毂座上，避免单点受力导致的轮毂开裂问题，即使在小型机器人越障（比如越过桌面线缆、小高度台阶）时，瞬时冲击载荷也能通过各层结构分散传递，不会出现轮体碎裂、层间脱离的故障。
