创想三维云摄像头Ender3Max安装支架

　　这款安装支架是面向桌面级FDM3D打印机改装场景设计的配套结构件，核心适配Ender3Max机型的Z轴顶部安装位，主要用来固定CrealityCloudV2配套的云摄像头，解决原厂设备未预留外置监控安装位、用户自行加装摄像头时固定不稳、视角偏移的实际使用痛点。在日常3D打印作业中，很多用户需要通过外置摄像头远程监控打印进程，及时发现翘边、堵头、耗材耗尽等打印故障，避免长时间打印出现废件造成耗材与时间的浪费，而常规的胶粘、扎带固定方式不仅容易在设备Z轴上下移动时出现松动脱落，还很难调整到合适的俯拍视角，无法完整覆盖整个打印平台区域，这款支架就是针对这一实际使用需求做的定向结构设计。从结构设计逻辑来看，支架整体采用一体化的卡扣式卡接结构，没有额外的螺丝紧固零件，安装时直接卡在Z轴顶部的铝型材横梁上即可，卡接位置的间隙做了适配调整，比型材标准尺寸预留了0.75英寸左右的装配余量，既不会因为间隙过小出现卡装困难、需要强行敲击装配的问题，也不会因为间隙过大导致安装后出现旷量晃动，保证摄像头固定后视角稳定，不会因为Z轴快速移动产生的震动出现画面抖动。

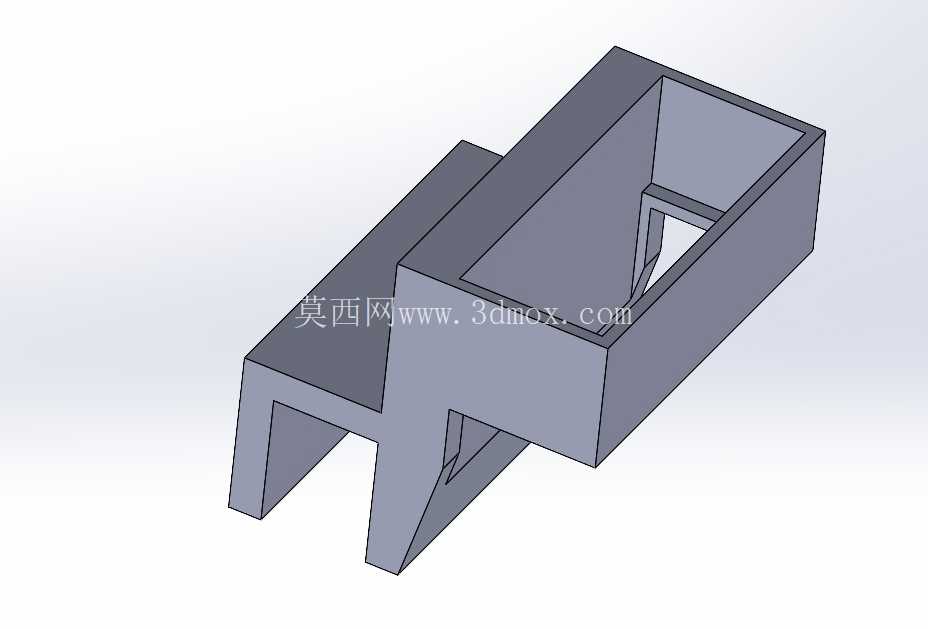

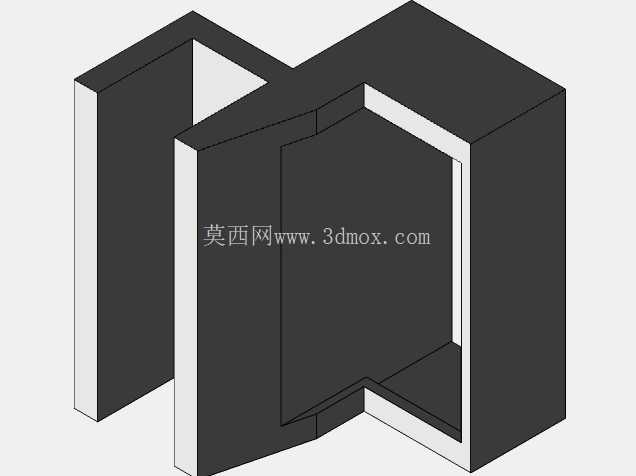

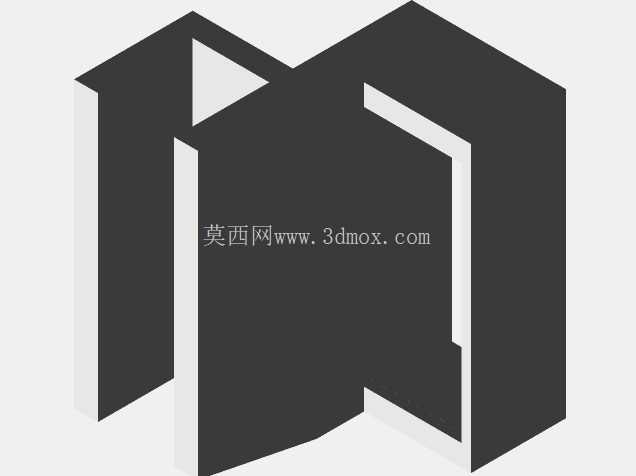

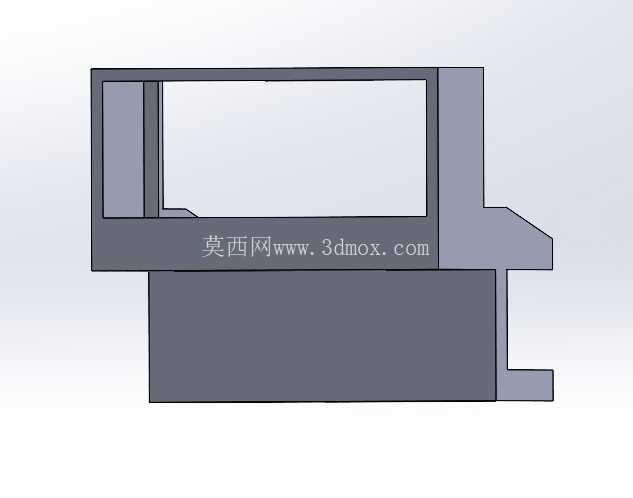

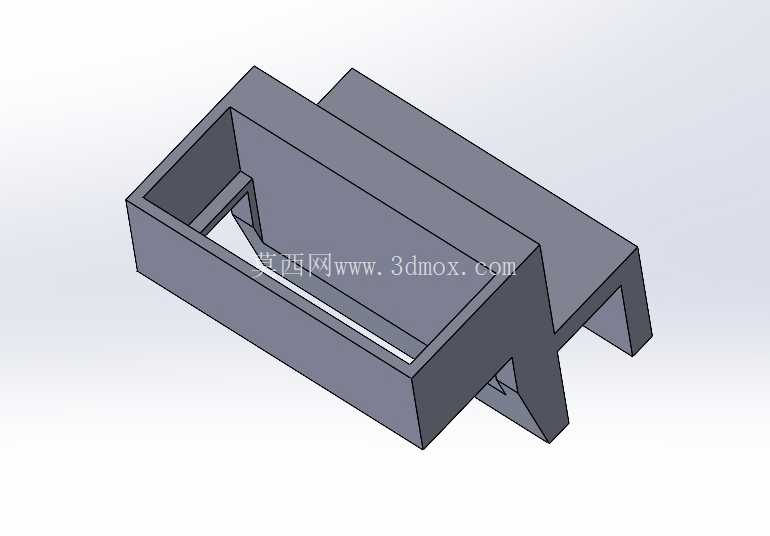

　　考虑到这个支架本身就是面向3D打印自制的场景，建模阶段就提前预留了PLA、ABS等常用FDM打印耗材的收缩补偿量，按照常规桌面级打印机的成型收缩率调整了各部位的尺寸参数，用户直接导出模型切片打印就能获得符合装配公差的成品，不需要自行反复调整尺寸缩放比例，降低了自制改装件的门槛。支架的主体结构分为两个功能区域，一侧是和打印机Z轴横梁配合的卡接固定位，采用叉形的卡槽结构，卡槽的两个支撑臂做了加厚处理，同时在臂根位置增加了三角加强筋，避免长期使用或者反复拆装时出现臂部断裂的问题；另一侧是摄像头的容纳仓，采用半包围的盒式结构，内部尺寸完全匹配CrealityCloudV2摄像头的外形，摄像头装入后不会出现晃动，仓体侧面预留了走线缺口，方便摄像头的供电与数据连接线穿出，不会出现压线、卡线的问题。

　　仓体的朝向做了垂直向下的角度设计，摄像头安装后镜头正好垂直对准下方的打印平台，能够完整覆盖整个打印床的成型区域，不需要额外调整摄像头角度就能获得无遮挡的监控视野，不管是观察首层打印的贴合情况，还是监控高层打印的模型成型状态，都能获得清晰完整的画面。从安装边界来看，这款支架完全安装在Z轴横梁的顶部位置，不会和X轴的运动组件产生运动干涉，Z轴移动到最高或者最低位置时，支架都不会触碰设备的框架、打印平台或者挤出头组件，不会影响打印机原有的成型行程，也不需要对打印机本身做任何打孔、切削之类的破坏性改装，不想使用时可以直接拆下，不会破坏设备的原有外观与结构。

　　支架的整体壁厚做了均匀化处理，所有壁厚都控制在2mm到3mm之间，既保证了足够的结构强度，不会因为日常拆装出现断裂变形，也不会因为壁厚过大增加不必要的打印时间与耗材消耗，所有边角位置都做了R1左右的圆角过渡，既避免了打印时出现应力集中导致的翘边问题，也能避免安装时尖锐边角划伤手。在实际使用场景中，除了固定原厂的云摄像头之外，只要外形尺寸和容纳仓匹配的其他小型监控摄像头、传感器模块也可以通过这个支架固定在Z轴顶部，拓展了支架的通用适配性，不管是个人玩家做家用3D打印机的功能改装，还是小型创客工坊给多台打印机统一加装远程监控模块，这款支架都能提供稳定可靠的固定支撑，不需要额外设计定制固定结构，大幅降低了设备改装的设计与加工成本。整个结构没有复杂的曲面或者悬空结构，打印时不需要添加大量支撑，常规的0.4mm喷嘴、0.2mm层厚参数就可以顺利打印成型，打印完成后只需要简单去除少量支撑毛刺就可以直接装配使用，对打印设备的精度要求不高，即使是入门级的桌面3D打印机也能制作出符合装配要求的成品。
