创想三维3D打印机耗材支架结构设计

　　桌面级FDM 3D打印作业过程中，耗材卷的放置稳定性直接影响送料顺畅度，若耗材卷放置时转动阻尼不均、轴向窜动过大，极易出现送料打滑、耗材拉扯断裂、打印层厚偏移等问题，严重时会直接导致打印件报废。这款针对创想三维系列桌面3D打印机设计的耗材卷固定支架，正是为解决常规桌面机型原配耗材架阻尼不稳定、适配耗材卷宽度范围窄、长时间使用易磨损卡顿等痛点开发的结构件。

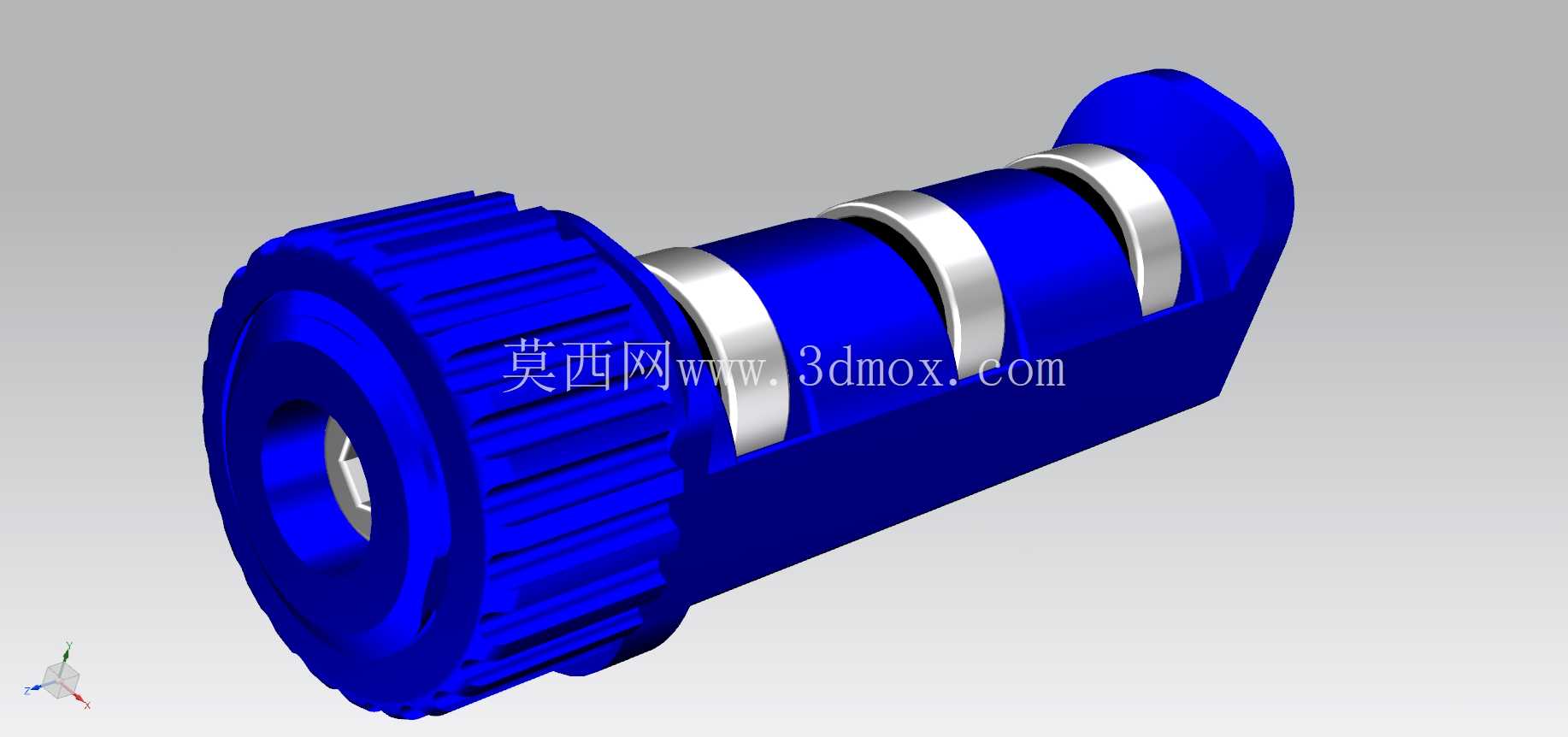

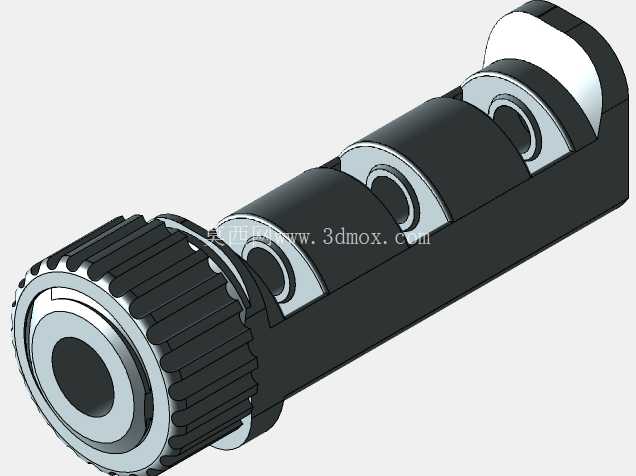

　　从实际使用场景来看，该支架可直接安装在打印机型材框架侧边，无需额外占用桌面操作空间，适配目前桌面级FDM打印常用的0.5kg、1kg标准PLA、ABS、PETG耗材卷，安装后耗材卷的出线方向可与打印机挤出机构进料口保持水平对齐，减少耗材弯折角度，降低送料阻力。结构设计上，支架主体采用一体式悬臂承载结构，承载轴段采用多段式同轴设计，核心转动部位选用608 2RS标准深沟球轴承，轴承尺寸为8x22x7mm，符合DIN 625标准，这类轴承自带双侧橡胶密封结构，可阻挡打印过程中产生的细微塑料粉尘进入轴承滚道，长期使用无需频繁加注润滑脂，转动阻尼均匀稳定，不会出现空转惯性过大导致耗材松脱打结，或是阻尼过大导致挤出机负载过高的问题。

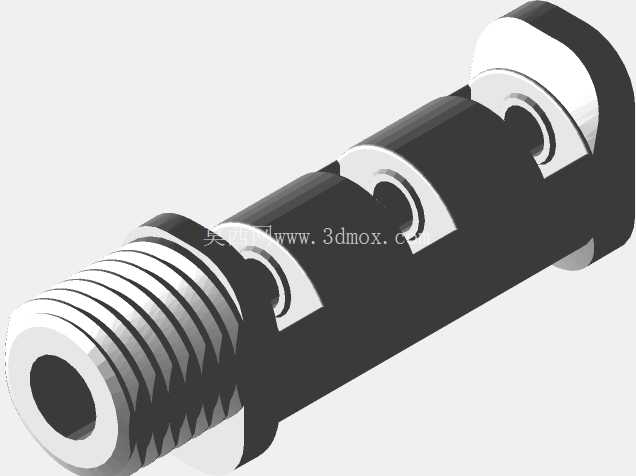

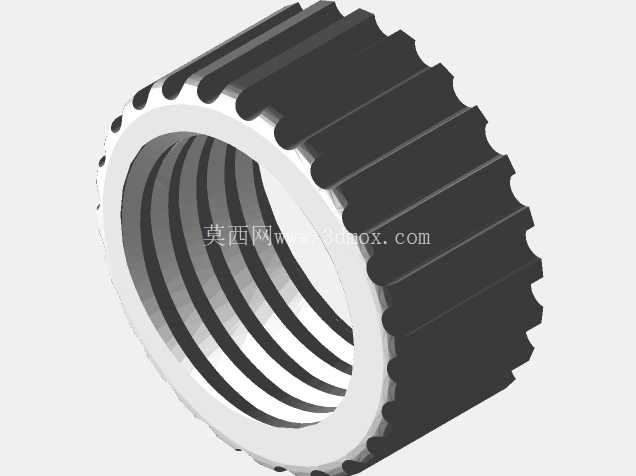

　　安装边界方面，支架的固定端可适配创想三维系列机型通用的2020、2040铝型材槽宽，通过T型螺母即可完成快速固定，整体轴向承载长度可覆盖宽度在60mm-110mm区间的标准耗材卷，承载轴末端设计有滚花防滑锁紧结构，搭配M8x100内六角圆柱头螺钉与配套螺母实现轴向限位，滚花纹理可徒手完成锁紧操作，无需额外工具即可快速更换耗材卷，锁紧后可限制耗材卷的轴向窜动量在0.5mm以内，避免高速送料时耗材卷左右偏移导致的出线位置偏差。

　　设计过程中充分考虑了打印件本身的制作工艺性，支架主体结构无大角度悬空面，无需添加过多支撑结构即可通过FDM工艺直接打印成型，壁厚设计均匀，主体承载部位壁厚设置为4mm，既保证足够的结构强度承载1kg重量的耗材卷长期放置不变形，又不会过多增加打印耗时与材料消耗。轴承安装位采用过渡配合设计，安装时仅需借助小型橡皮锤即可将轴承压入到位，无需额外粘接固定，后期若轴承出现磨损可直接快速更换，降低维护成本。

　　从实际使用反馈来看，该结构相比原厂标配的塑料悬臂支架，转动阻力波动可降低60%以上，连续长时间打印大尺寸模型时，送料张力波动更小，耗材出线速度与挤出机进料速度匹配度更高，可有效减少因送料不畅导致的打印缺料、层间剥离等问题。同时支架的多轴承分段支撑设计，可同时适配不同内径规格的耗材卷，无需额外更换轴套配件，对于同时使用多种材质、不同规格耗材的用户来说，更换耗材的操作效率可提升40%以上，滚花锁紧端的设计也避免了常规卡扣式锁紧结构长期使用后卡扣磨损断裂的问题，结构耐用性更强。
