3D打印手持式钢球发射装置结构

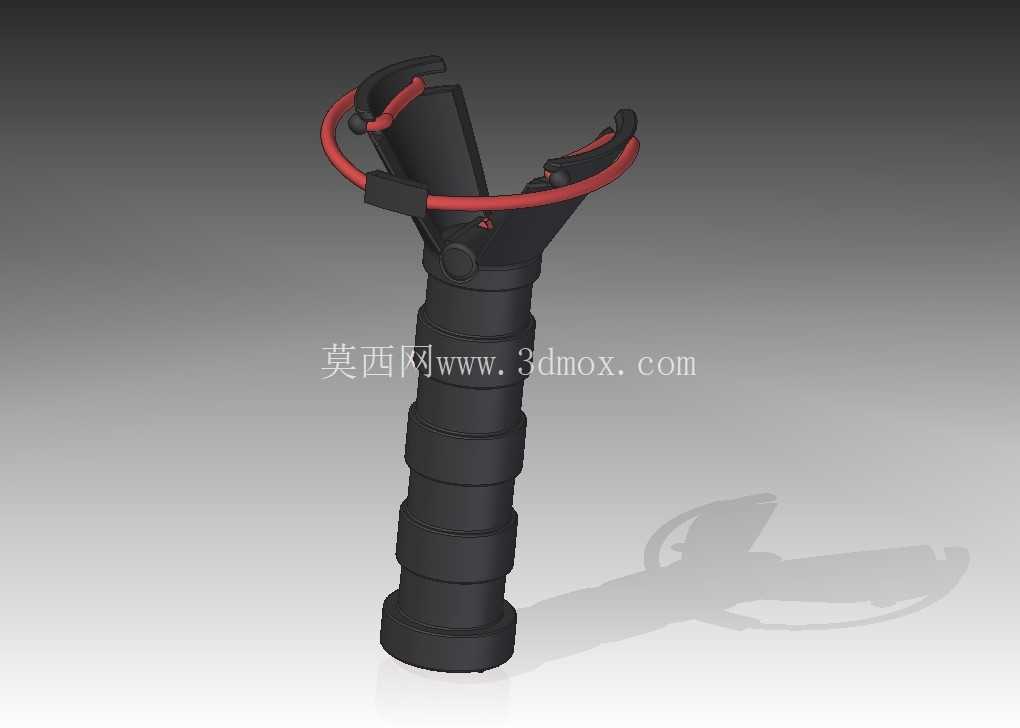

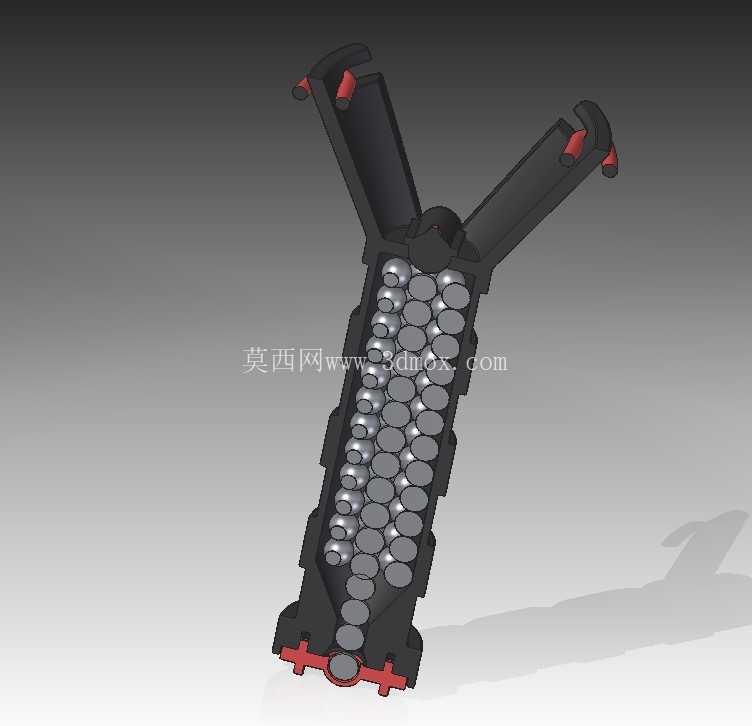

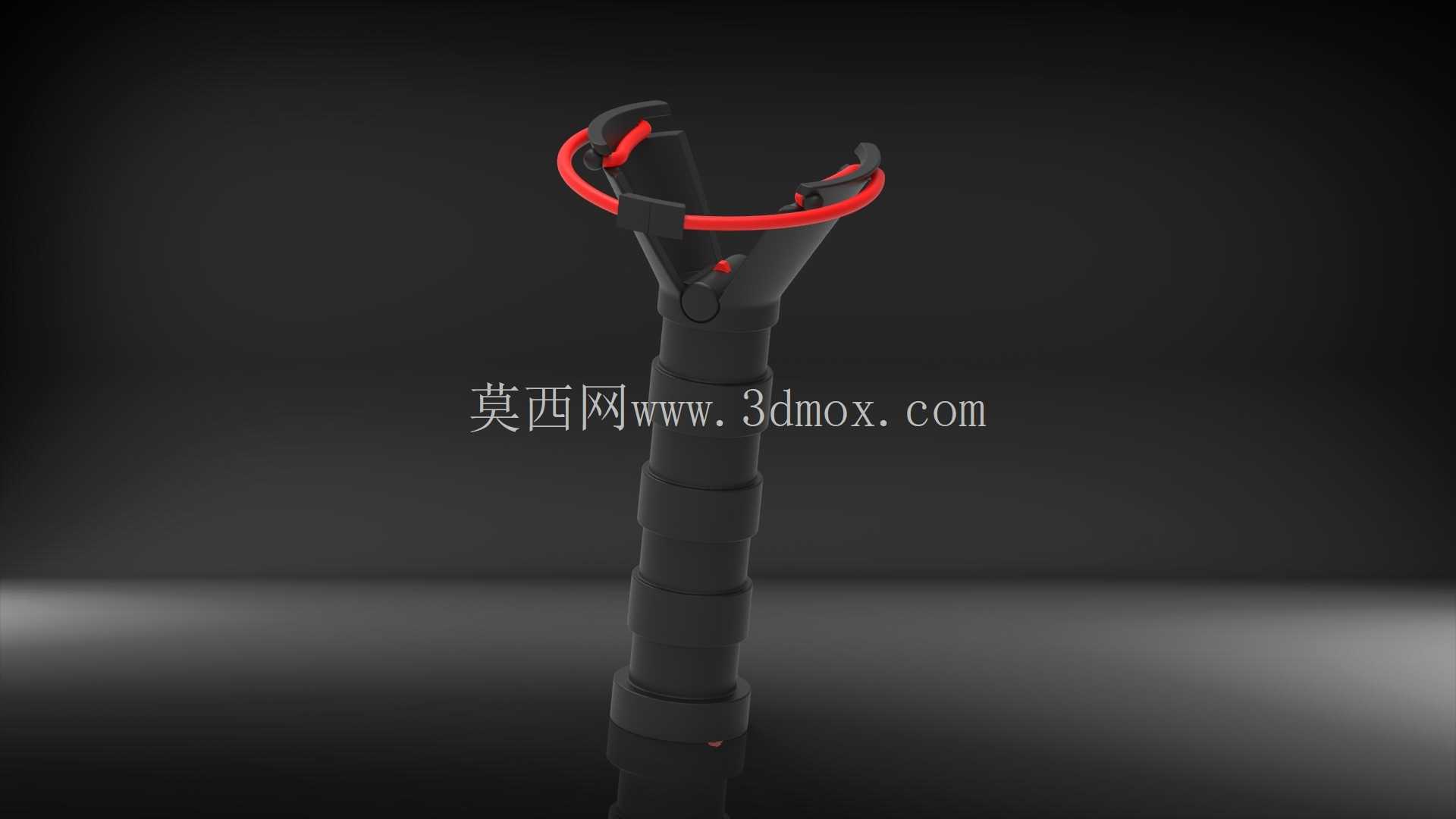

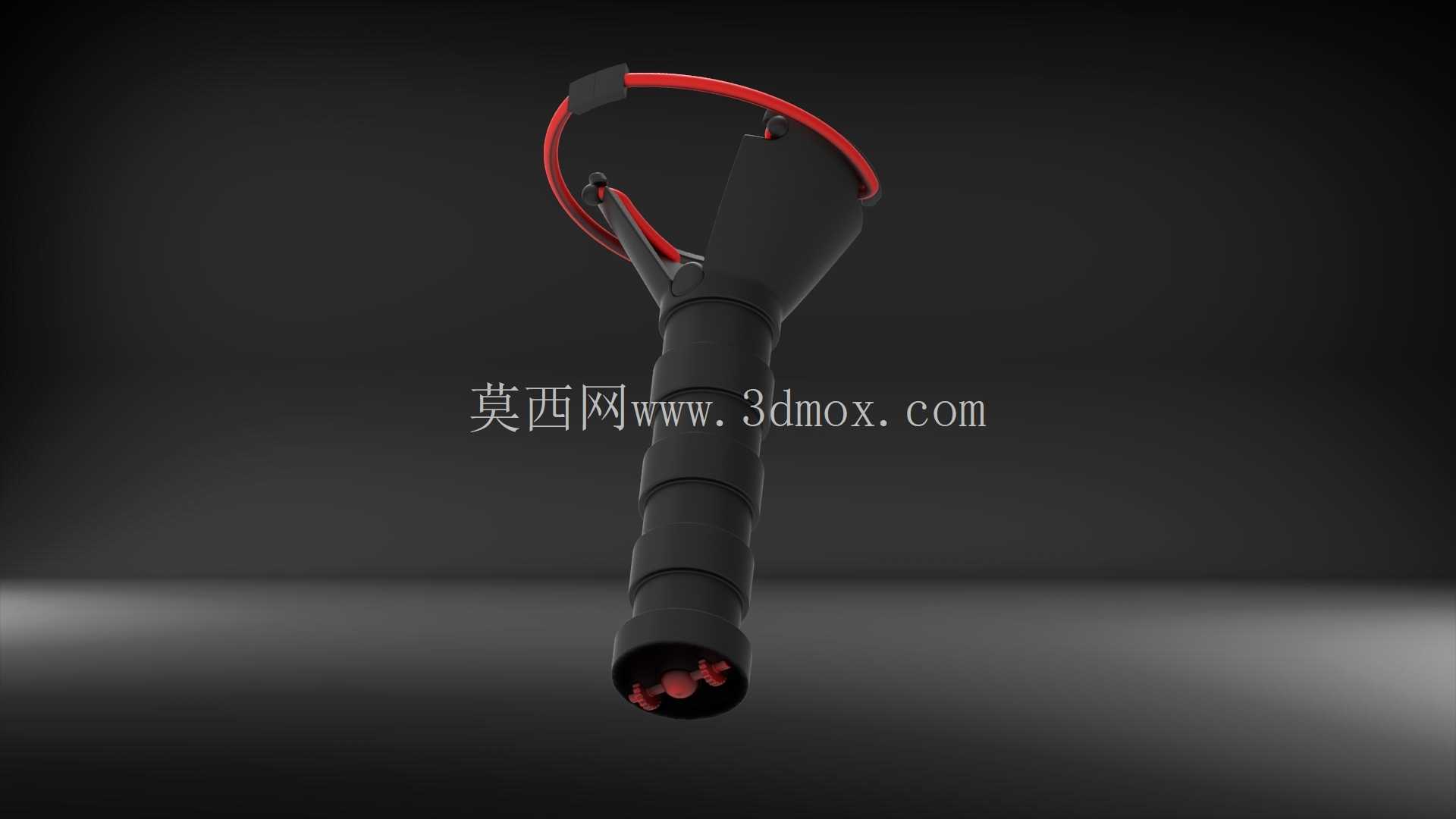

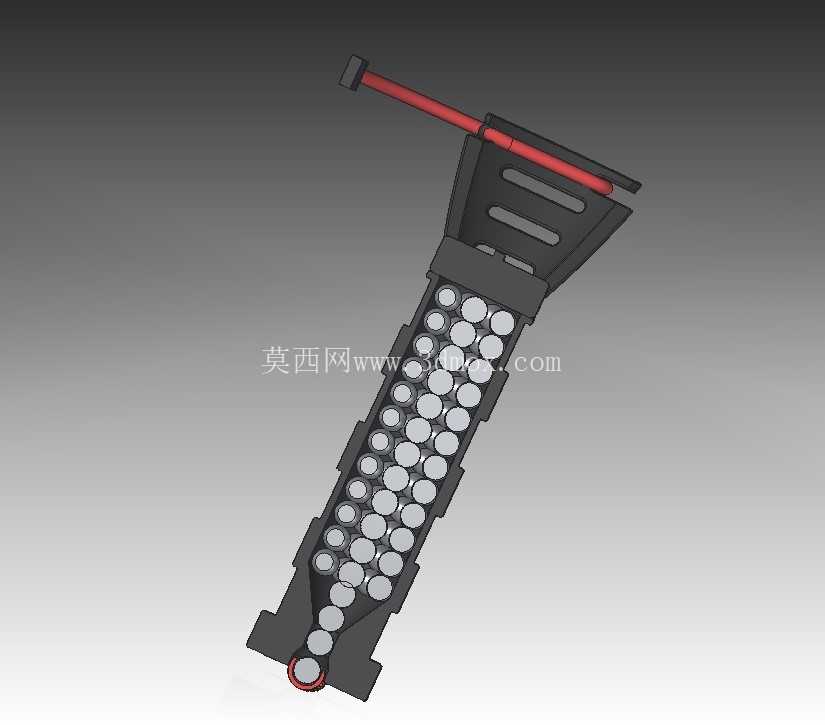

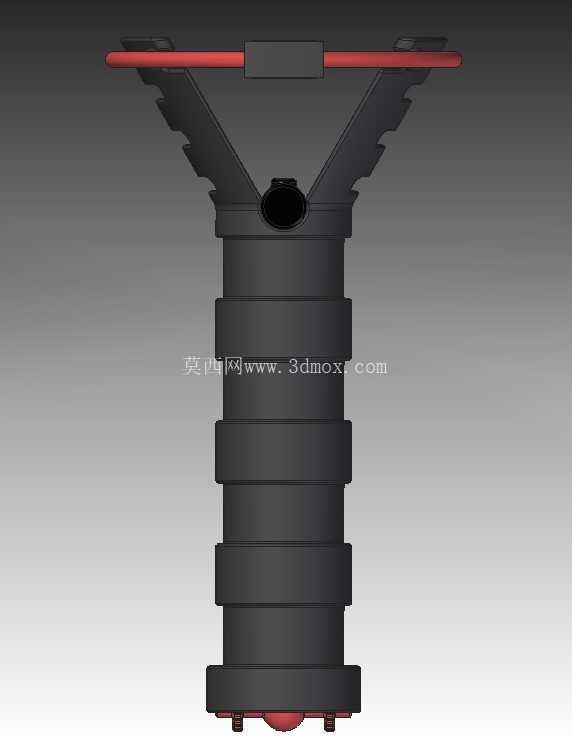

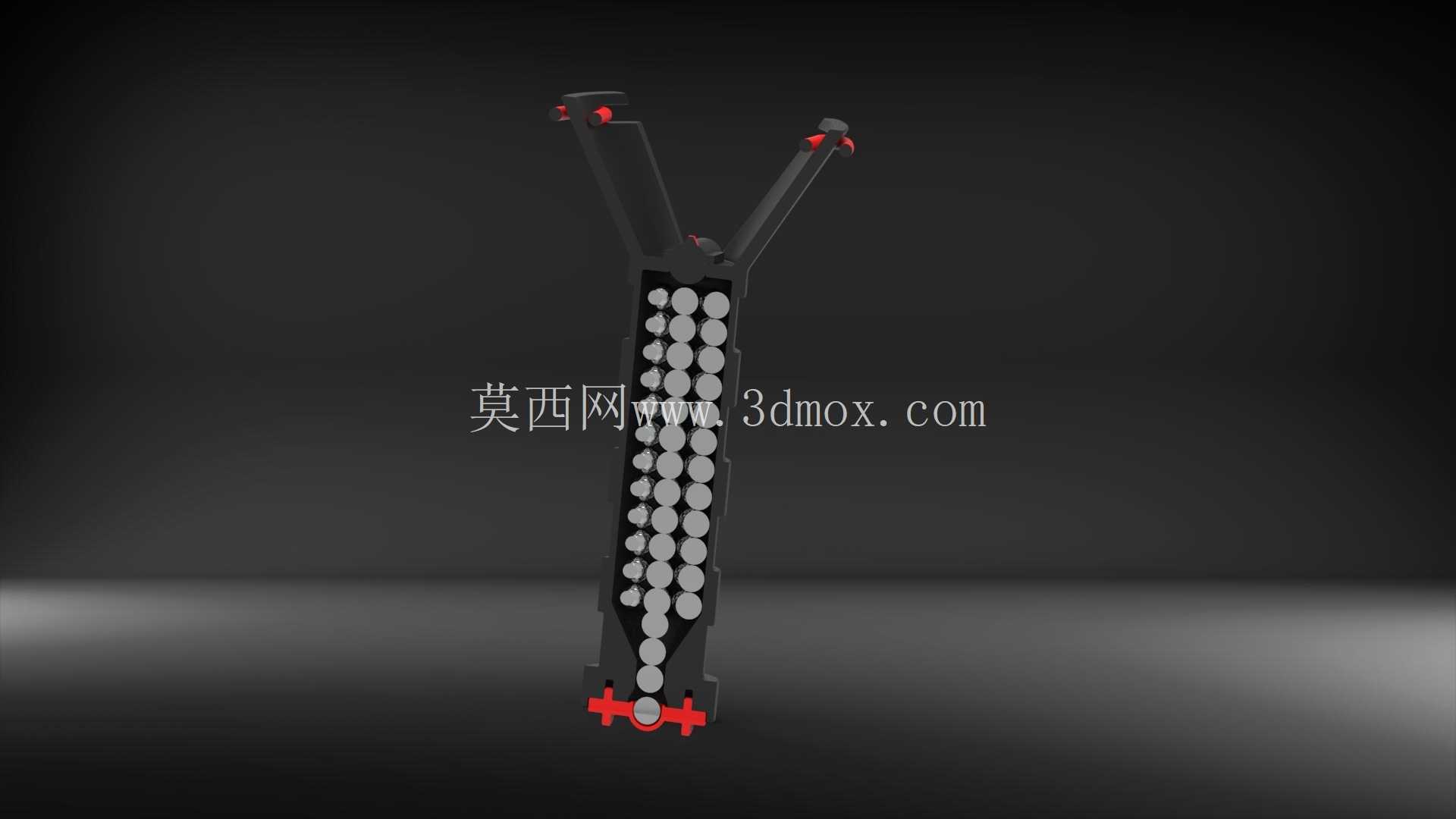

　　这款手持式钢球发射装置的整体结构围绕3D打印工艺的成型特性做了适配，所有主体承载结构均采用一体化打印成型思路，减少后续装配的拼接工序，仅张紧橡胶件与发射用钢球作为外购标准件配套使用，大幅降低自制件的加工门槛，普通FDM3D打印机即可完成全部主体零件的制作，无需额外的机加工工序配合。从实际应用场景来看，该装置可作为应急场景下的近距离防卫工具使用，也可作为小型弹射实验的验证载体，适配户外休闲、应急防卫、教学实验等多类场景的使用需求，结构设计上充分考虑了手持操作的人机工程特性，握把段采用多段环形防滑槽结构，握持时的摩擦力分布均匀，长时间持握不会出现打滑脱手的问题，握把内部为中空储弹仓结构，可容纳多枚标准尺寸钢球，使用时可快速完成补弹操作，无需额外配置外置储弹容器，整体结构的集成度较高。

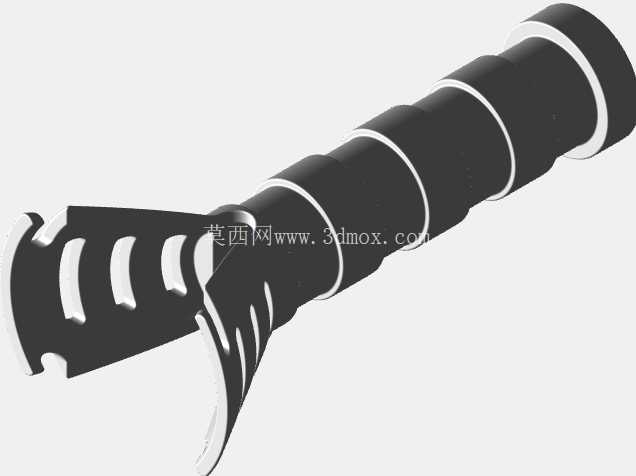

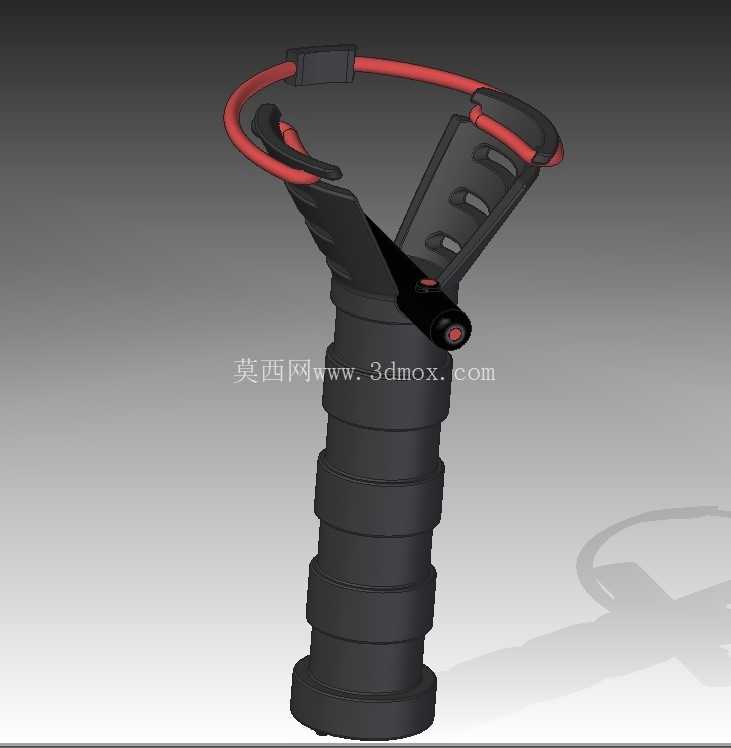

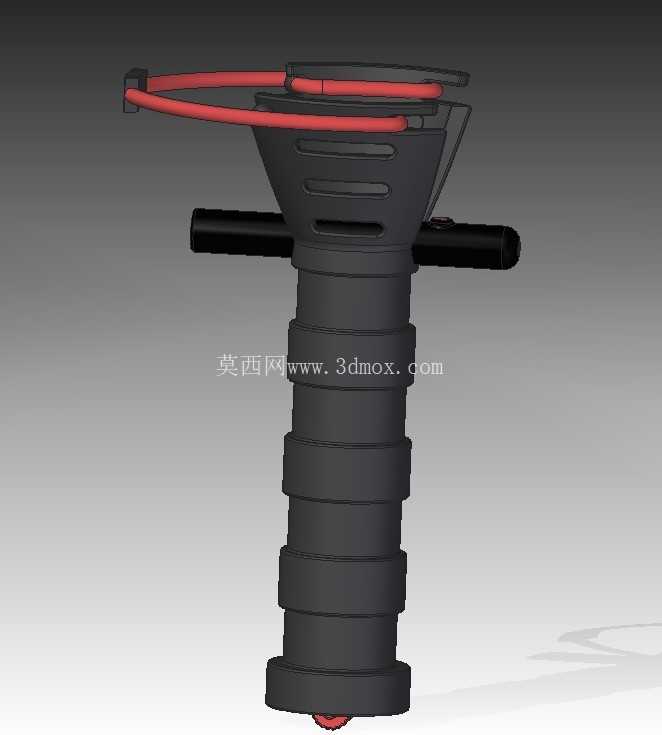

　　功能设计层面，发射端采用分叉式弹托结构，配合环形张紧橡胶件提供弹射动力，弹托的开合角度经过反复校核，既保证钢球放置时的定位稳定性，又能在发射瞬间让钢球无阻碍脱出，避免卡弹问题出现；基体位置预留了标准直径15mm的附件安装接口，可根据使用需求加装激光瞄准模块或者LED照明组件，拓展不同场景下的使用功能，比如低光照环境下使用时加装照明组件可快速识别目标，需要精准投射时加装激光瞄准模块可提升落点精度。设计过程中充分考虑了3D打印的成型公差，所有配合面均预留了0.2-0.3mm的打印间隙，避免打印过程中出现层间粘连导致活动部件卡滞的问题，整体结构的壁厚控制在2.5-3mm区间，既保证结构强度满足弹射时的冲击力承载要求，又能控制打印耗材的用量，缩短打印成型的时间。

　　外形尺寸与安装边界方面，整体握把长度适配成年人手掌的握持尺寸，握持段的直径控制在35mm左右，符合人手握持的舒适尺寸范围，整体装置的重心落在握把中上部位置，持握时的配重平衡感较好，单手握持操作时不会出现头重脚轻的问题；发射端的分叉结构外轮廓最大宽度控制在80mm以内，收纳时不会占用过多空间，可放入普通背包侧袋或者工具包中携带。结构受力层面，张紧橡胶件的挂接位置做了加厚加强处理，承受橡胶拉力的部位做了圆弧过渡，避免应力集中导致打印件在反复受力后出现断裂问题，所有棱角位置均做了R2以上的圆角处理，既符合3D打印的成型工艺要求，避免打印时出现尖角翘边的问题，也能防止使用过程中棱角划伤操作人员。需要注意的是，这类弹射装置的使用需严格符合所在地区的相关法律法规要求，仅可在合规场景下使用，不可用于违规用途。从结构验证的角度来看，该装置的所有受力部件均经过反复的迭代测试，张紧橡胶的挂接强度、握把的抗冲击性能、弹托的开合寿命都能满足常规使用的要求，打印完成后仅需将橡胶张紧件挂接到对应挂点，放入钢球即可完成组装使用，无需复杂的调试工序，对于3D打印爱好者和结构设计从业者来说，是一款兼具实用性和结构参考价值的设计案例，其一体化储弹、人机握把、模块化附件接口的设计思路，也可迁移到其他手持类工具的结构设计中，为同类手持装置的结构优化提供参考。
