黄铜材质插销式机械锁止固定结构

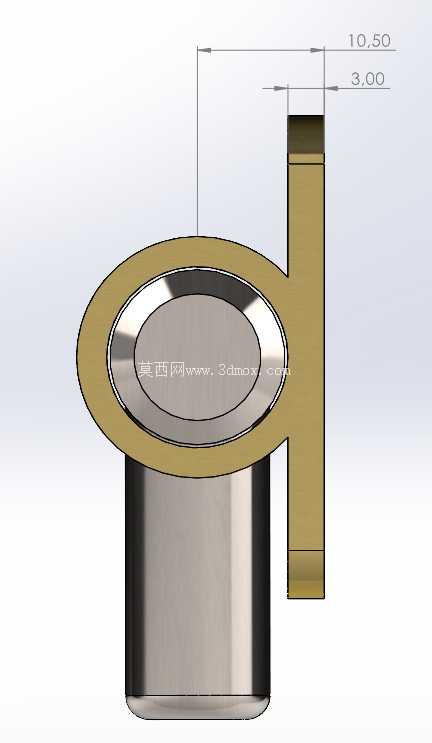

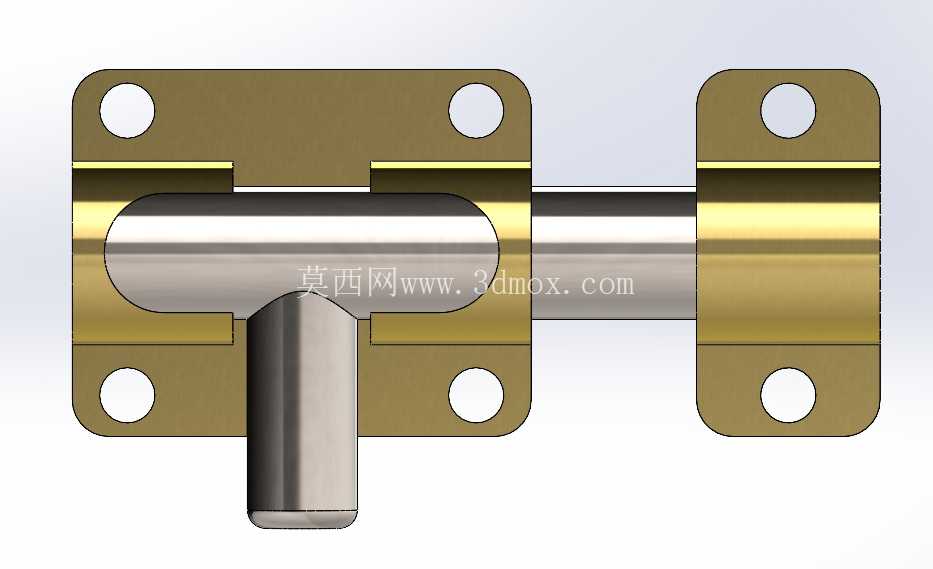

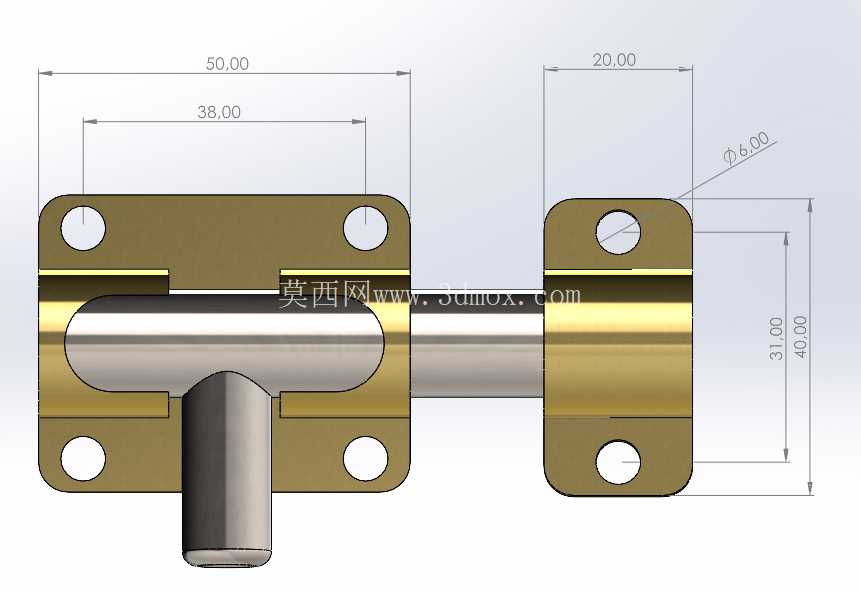

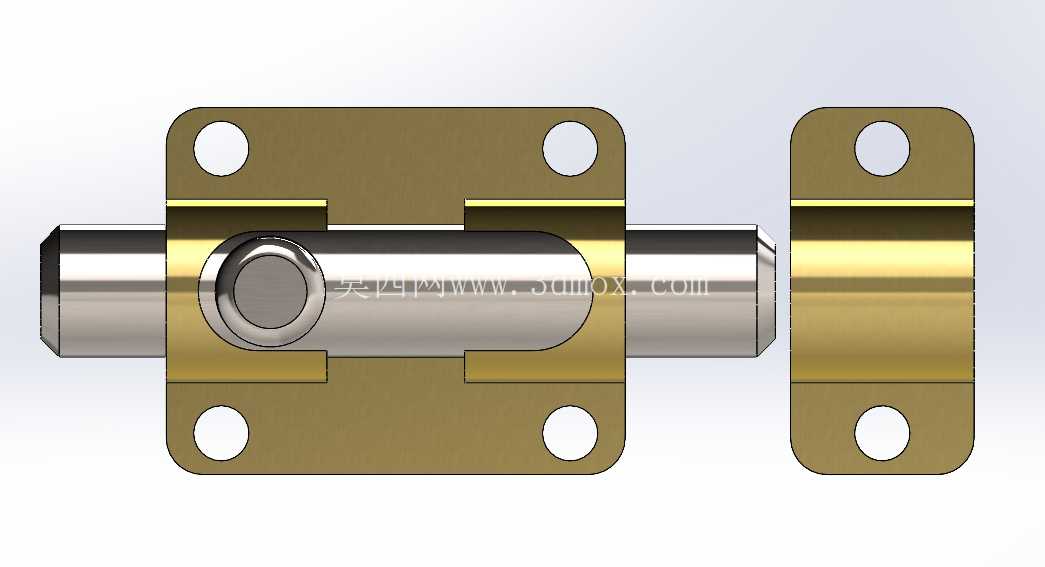

　　在小型设备舱门、检修盖板、工装夹具定位这类需要频繁开合又要可靠锁止的场景里，插销式锁止结构一直是成本与可靠性平衡得较好的选择，这款插销结构的设计完全围绕现场安装与使用的实际需求展开，没有多余的装饰性结构，每一处几何特征都对应明确的工程作用。从安装边界来看，整套结构的外形尺寸控制在88×40×3毫米的范围内，安装板上预留的四个通孔完全匹配常用的M4螺栓安装规格，不管是固定在铝合金型材框架上，还是焊接在薄钢板构件上，都不需要额外做安装位的二次加工，单块安装板的法兰边做了1.5毫米的折弯加强，避免3毫米厚的黄铜板在频繁插拔受力后出现安装面翘曲的问题，右侧的导向支座单独设置了两个安装孔，和左侧的主安装板形成两点支撑，插销杆的滑动行程被控制在22毫米，既保证锁止状态下有足够的插入深度防止意外脱开，又不会因为行程过长导致插拔时需要过大的操作空间。

　　设计时特意选用了黄铜作为安装座与导向套的材质，一方面是黄铜本身的自润滑特性，不需要额外添加润滑脂就能让不锈钢插销杆在内部顺畅滑动，在潮湿或者多粉尘的工况下也不会出现锈死卡滞的问题，另一方面黄铜的抗剪切强度足够应对日常使用中的侧向受力，哪怕是设备运输过程中出现颠簸震动，插销也不会因为受力变形导致无法开合。插销杆采用台阶式结构，锁止状态下杆体的粗段完全卡入两个安装座的导向孔内，受力接触面长度达到18毫米，不会因为单点受力出现杆体弯曲，操作端的T型握把做了R2的圆角过渡，操作人员插拔时不会划伤手部，握把和杆体采用过盈压装的方式连接，没有使用额外的紧固件，避免长期使用后连接件松动脱落。

　　在实际设备适配场景中，这款结构可以直接用在小型电气柜的侧门锁止、自动化线旁的小型工装快换定位、户外设备的检修盖板固定等位置，不需要配套复杂的锁具配件，只需要在被固定的构件上对应位置加工一个和插销杆直径匹配的定位孔即可完成装配，相比传统的螺栓固定方式，开合操作不需要借助任何工具，单次操作时间不超过两秒，相比塑料卡扣的固定方式，金属材质的结构抗老化性能更强，在-20℃到80℃的工作环境下都不会出现材质脆化或者强度下降的问题。

　　设计过程中特意校核了插销杆的同轴度，两个导向座的内孔同轴度公差控制在0.05毫米以内，避免长期滑动后出现杆体偏磨，安装板的四个安装孔位置度公差控制在0.1毫米，批量安装时不会出现孔位对不上的问题，插销杆的表面做了抛光处理，表面粗糙度达到Ra1.6，既降低滑动时的摩擦阻力，也不容易在表面积攒油污灰尘，日常维护只需要定期擦拭表面即可，不需要拆解保养。考虑到部分场景下需要加装挂锁防止无关人员随意开合，在插销杆的伸出端特意预留了2毫米直径的锁孔，锁止状态下可以直接穿入小型挂锁，不需要额外加装锁扣结构，进一步压缩了整体结构的占用空间，对于安装空间受限的小型设备来说，这个细节设计能省去不少后期改造的工作量。整套结构没有复杂的异形曲面，所有特征都可以通过常规的铣削、钻孔工艺完成加工，不需要特殊的定制刀具，不管是小批量机加工制作还是开模冲压批量生产，都能很好地控制制造成本，零件总数只有三个，分别是主安装板、导向支座、插销杆组件，装配过程不需要复杂的工装，只需要将两个安装座按照孔位固定好之后穿入插销杆即可完成组装，后期如果出现零件磨损，单独更换对应零件即可，不需要整套替换，进一步降低了全生命周期的使用成本。
