卡车底盘用3/8平头螺栓固定带锚结构件

　　在商用车底盘改装、货箱附件加装以及户外作业装备挂载的实际场景中，很多从业者都遇到过底盘挂载点不足、传统顶部边缘锚栓受力不合理的问题，尤其是在皮卡、轻卡这类车型的平货箱上加装绑缚挂点、辅助装备支架时，直接在货箱边缘焊接锚点容易破坏货箱原有防腐层，采用夹持式结构又容易出现受力滑脱的情况，这款带锚结构件就是针对这类实际痛点开发的底盘固定配件。

　　从实际使用场景来看，该结构件主要适配卡车平底板的挂载固定需求，不管是货箱内部货物绑缚的锚点加装，还是底盘外侧辅助油箱、工具储放箱、户外作业装备支架的固定，都可以通过该结构件实现可靠连接，不需要在底盘主梁或者货箱底板上额外焊接支座，也不用破坏原有板材的整体结构，避免了焊接带来的应力集中、防腐层破损后续锈蚀的问题。

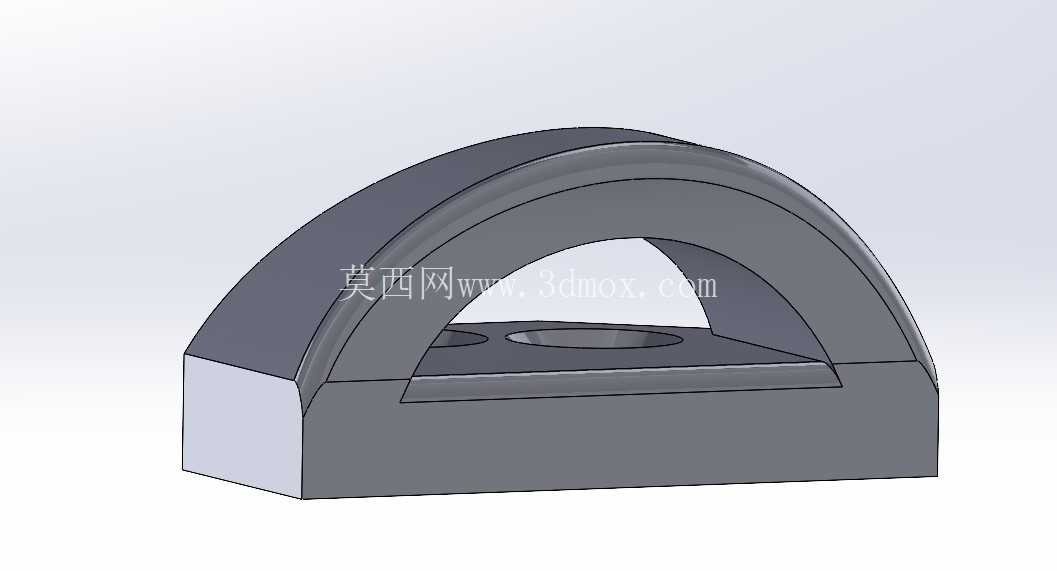

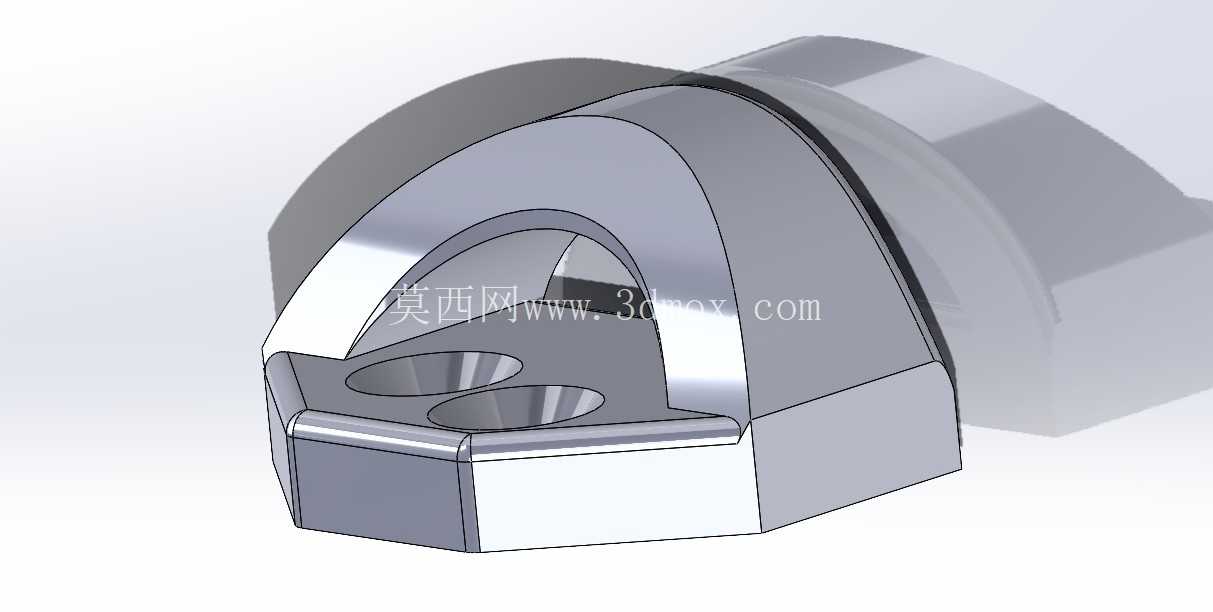

　　功能特性上，该结构件采用一体化的块状承力结构，主体承力部分做了弧形过渡的拱形受力腔，拱形结构可以将螺栓锁紧后的压应力均匀分散到底板接触面上，避免局部压强过大造成底板变形；结构件上预制了两个同轴的螺栓过孔，适配3/8规格的平头螺栓安装，螺栓锁紧后平头可以完全沉在结构件的安装平面内，不会出现凸起干涉绑缚绳索、挂接部件的情况；结构件上部的拱形开口就是绑缚挂接的受力位，开口的边缘做了圆角钝化处理，避免绑带、钢丝绳在受力时被锐边切割出现断裂风险，相比传统的焊接吊环，这种一体化结构没有焊缝开裂的风险，承力上限更高，抗冲击载荷的能力更强。

　　设计思路上，这款结构件完全围绕实际安装的边界条件做优化，首先是安装面的轮廓设计，底部贴合底盘平板的位置做了平面度适配，保证安装后和底板完全贴合，不会出现局部翘边造成锁紧后应力集中的问题；整体外形的棱角都做了倒角处理，既避免安装过程中锐边划伤操作人员，也能减少行车过程中泥水、砂石在结构件边角的积存，降低锈蚀概率；结构件的厚度设计充分考虑了3/8螺栓的锁紧力矩上限，以及卡车行驶过程中颠簸带来的交变载荷，拱形承力壁的厚度经过受力校核，在额定绑缚拉力下不会出现塑性变形，两个螺栓孔的间距设置也兼顾了安装便利性和受力均匀性，避免两个螺栓距离过近造成底板局部受力叠加，也不会因为间距过大导致结构件整体尺寸冗余增加不必要的重量。

　　安装边界方面，该结构件不需要对卡车底板做破坏性加工，只需要在底板对应位置钻出两个适配3/8螺栓的通孔，将结构件贴合在底板上表面或者下表面（根据挂载需求选择安装方向），穿入平头螺栓后在另一侧加装平垫、弹垫锁紧螺母即可完成固定，安装时需要注意螺栓锁紧力矩要符合3/8规格紧固件的标准力矩要求，避免力矩过大造成螺纹滑牙或者底板压溃，也不能力矩不足导致使用过程中松动；安装位置需要避开底板下方的管线、加强筋位置，保证螺栓穿入后不会和底盘原有部件产生干涉；结构件本身的外形尺寸紧凑，安装后突出底板平面的高度较低，不会影响货箱内部货物的平铺摆放，也不会在底盘下方造成过大的突出量影响车辆通过性。

　　在实际使用中，采用该结构件作为锚点时，绑缚绳索或者挂接件的受力方向尽量沿拱形开口的中心法线方向，避免侧向斜拉造成结构件承受额外的倾覆力矩，如果需要大角度斜拉挂载，可以在同一安装面的对应位置加装多个该结构件分散受力；固定时建议采用100%填充的碳纤维垫片垫在螺栓螺母和底板的接触位置，碳纤维垫片的比强度高，抗蠕变性能好，长期在颠簸交变载荷下不会出现垫片压缩变形导致锁紧力下降的问题，相比普通钢制平垫，碳纤维垫片不会和底板、螺栓产生电化学腐蚀，更适合在户外多雨、融雪剂撒布的恶劣行车环境下使用，能大幅延长固定结构的维护周期。

　　从结构建模的角度来看，该零件的建模过程需要重点关注几个关键尺寸的公差配合，首先是两个螺栓过孔的同轴度和位置度，要保证螺栓可以顺利穿入，不会出现卡滞；其次是拱形挂接位的内表面粗糙度，要做平滑过渡处理，避免应力集中点；还有底部安装平面的平面度公差，需要控制在合理范围内，保证安装后贴合紧密；整体结构的拔模角度、圆角过渡都要符合机加工或者3D打印的工艺要求，如果是采用金属机加工生产，要注意壁厚均匀，避免加工过程中出现变形，如果是采用高强度工程塑料或者碳纤维复合材料3D打印生产，要注意打印方向的设置，让承力方向和材料纤维方向尽量一致，最大化提升结构件的承力性能。
